Le 18/09/2023 à 00h46

Reprise du message précédent

Jipe :
j'ai scindé le sujet pour ne pas polluer les posts de Bastion Rebel avec ton montage ;)
pas de soucis, merci


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 17/11/2023 à 16h25

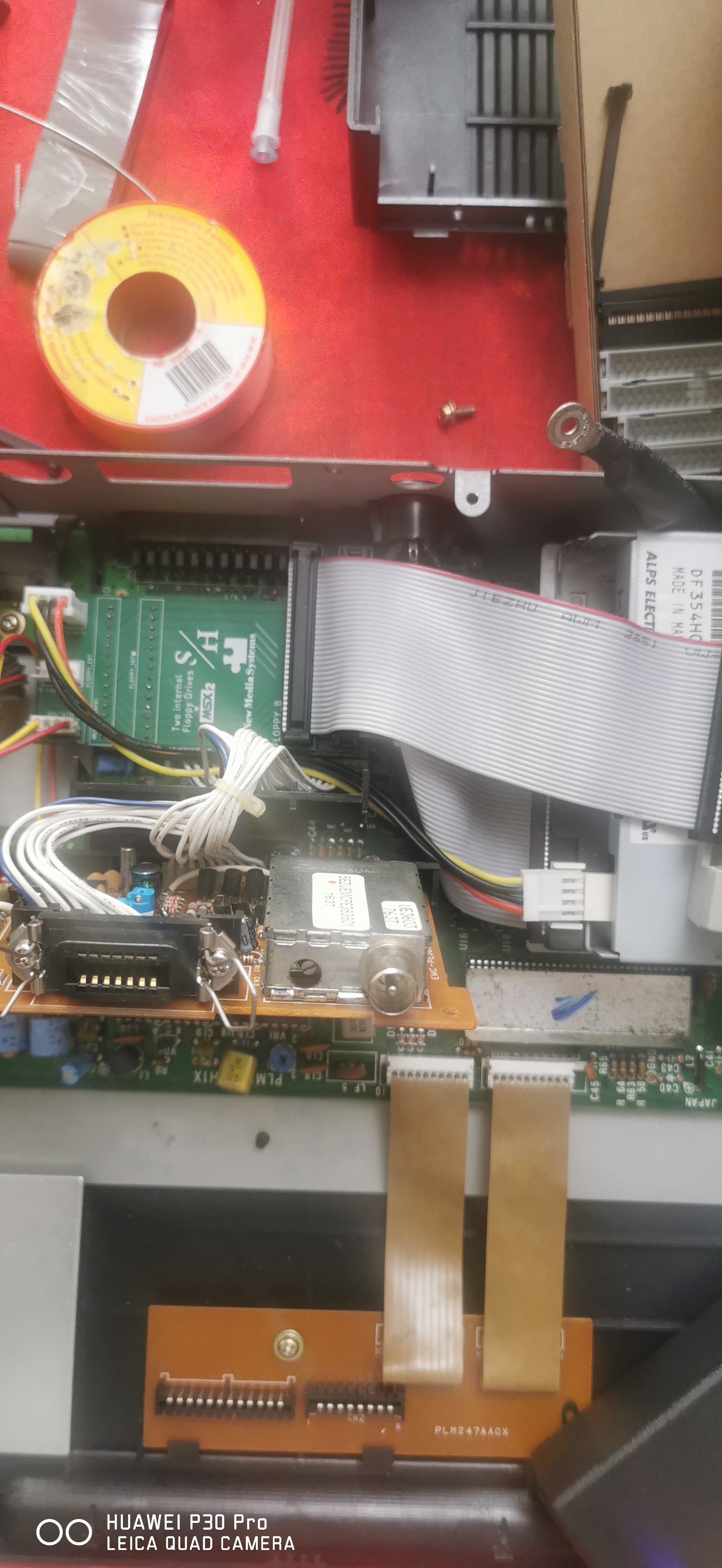

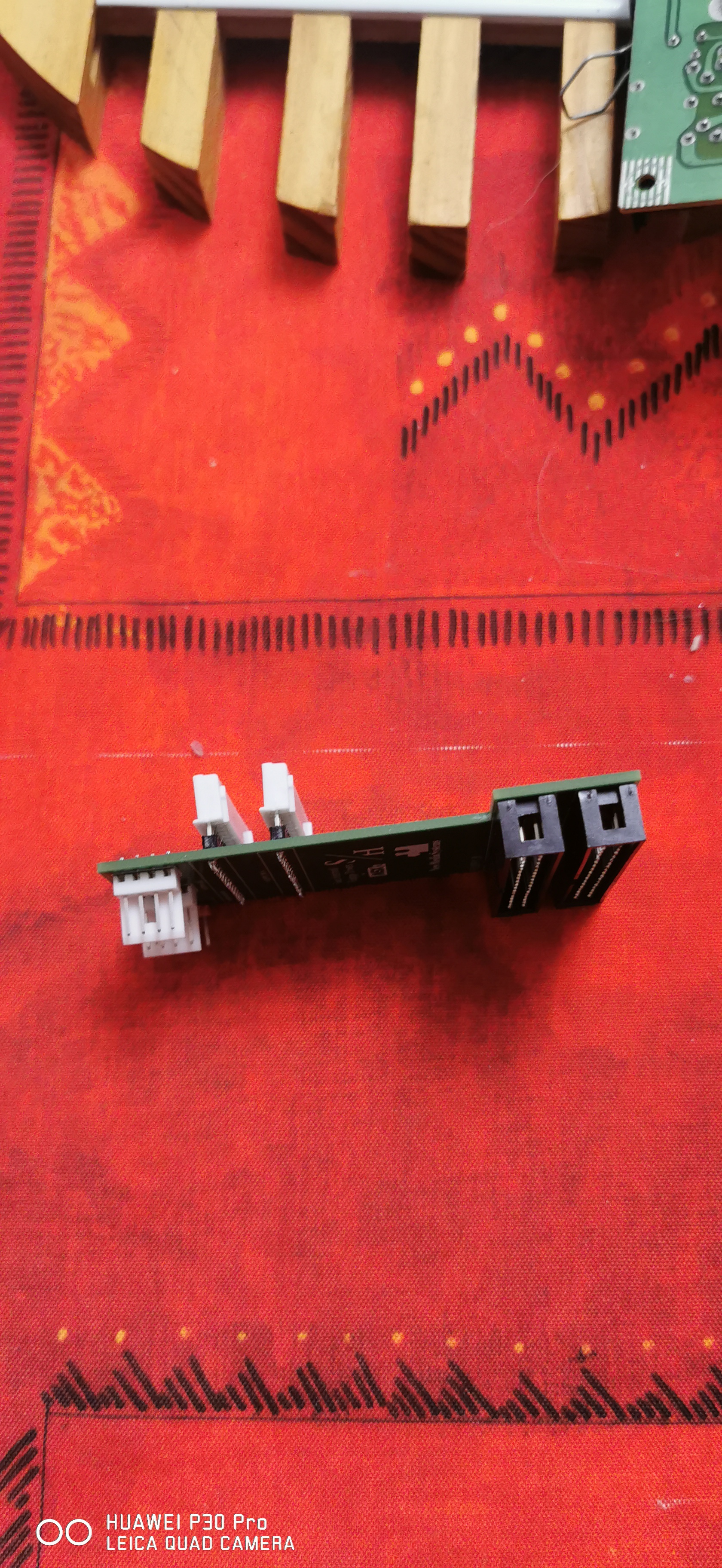

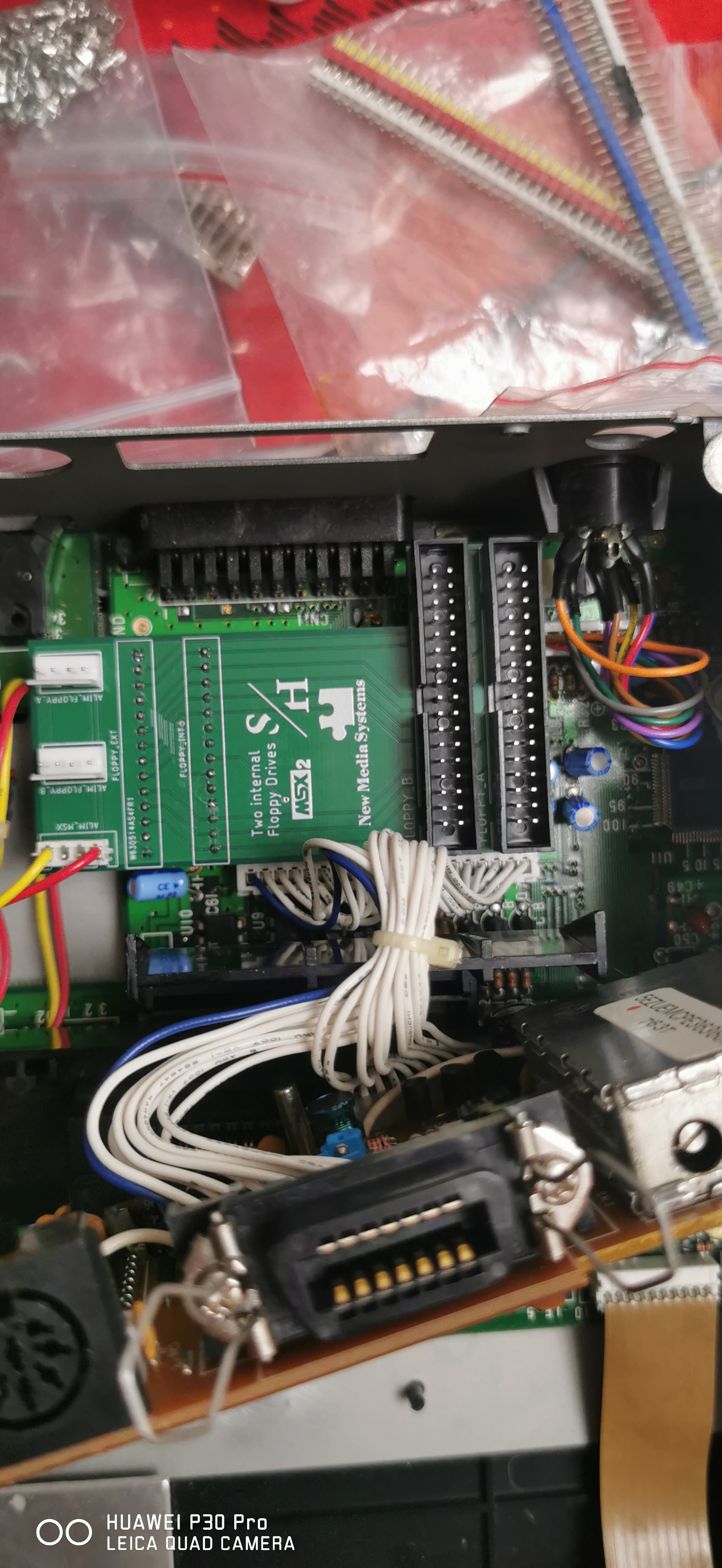

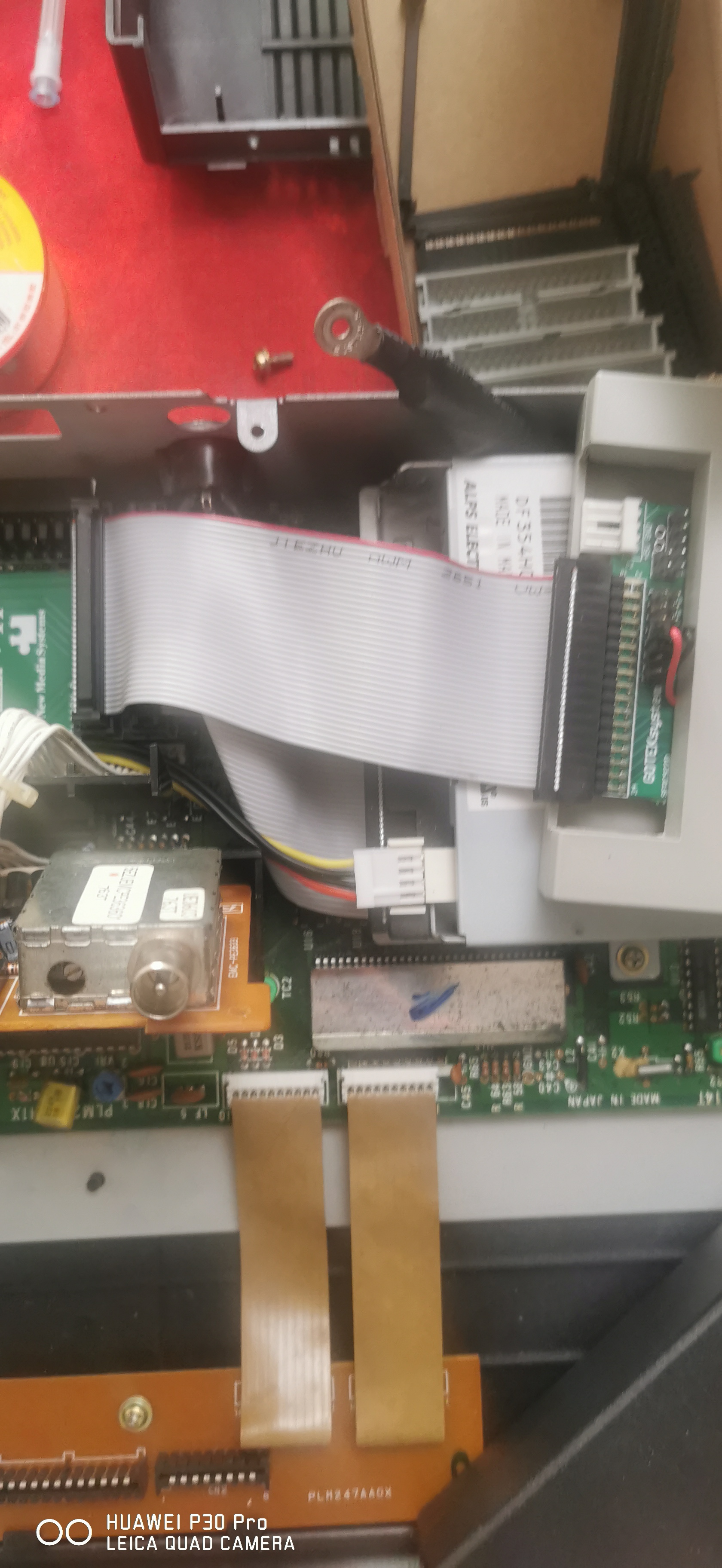

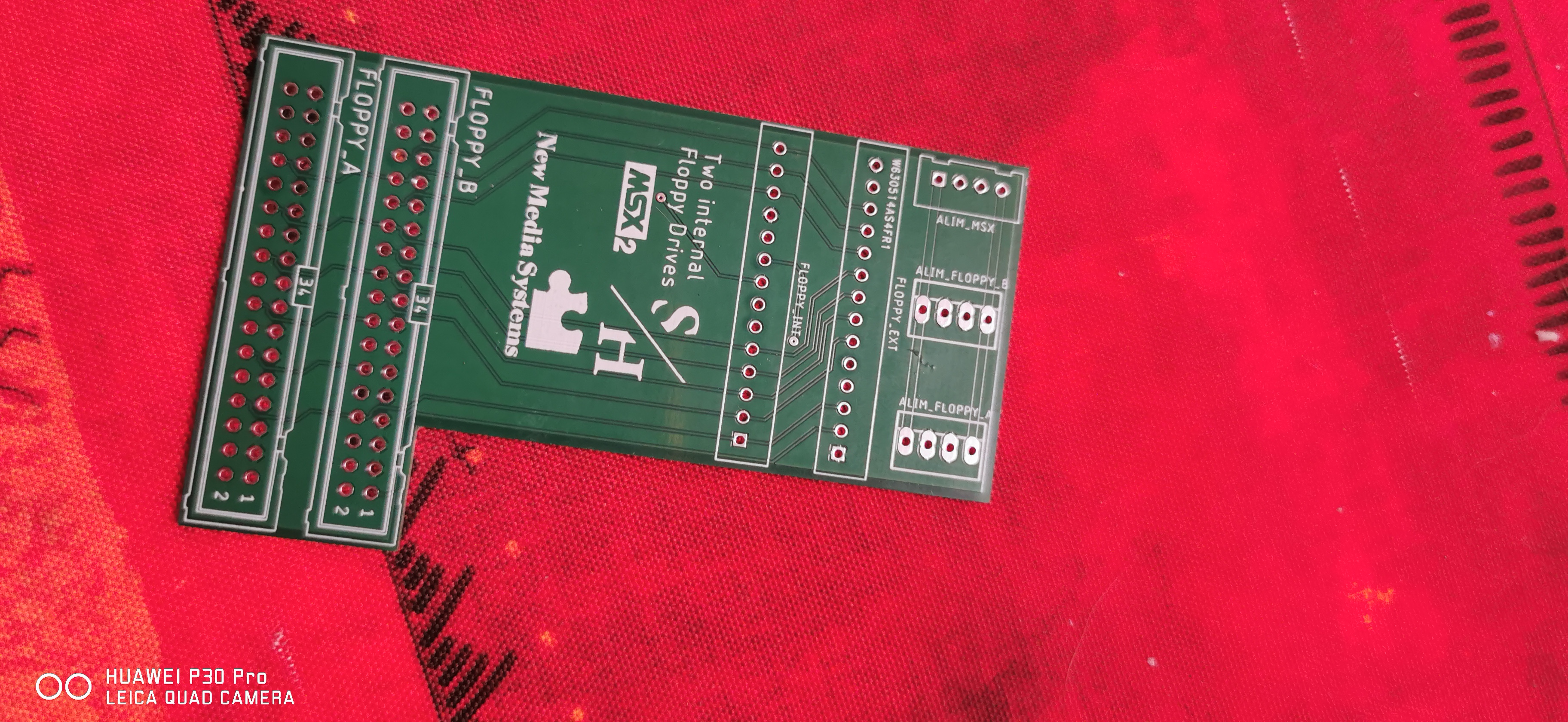

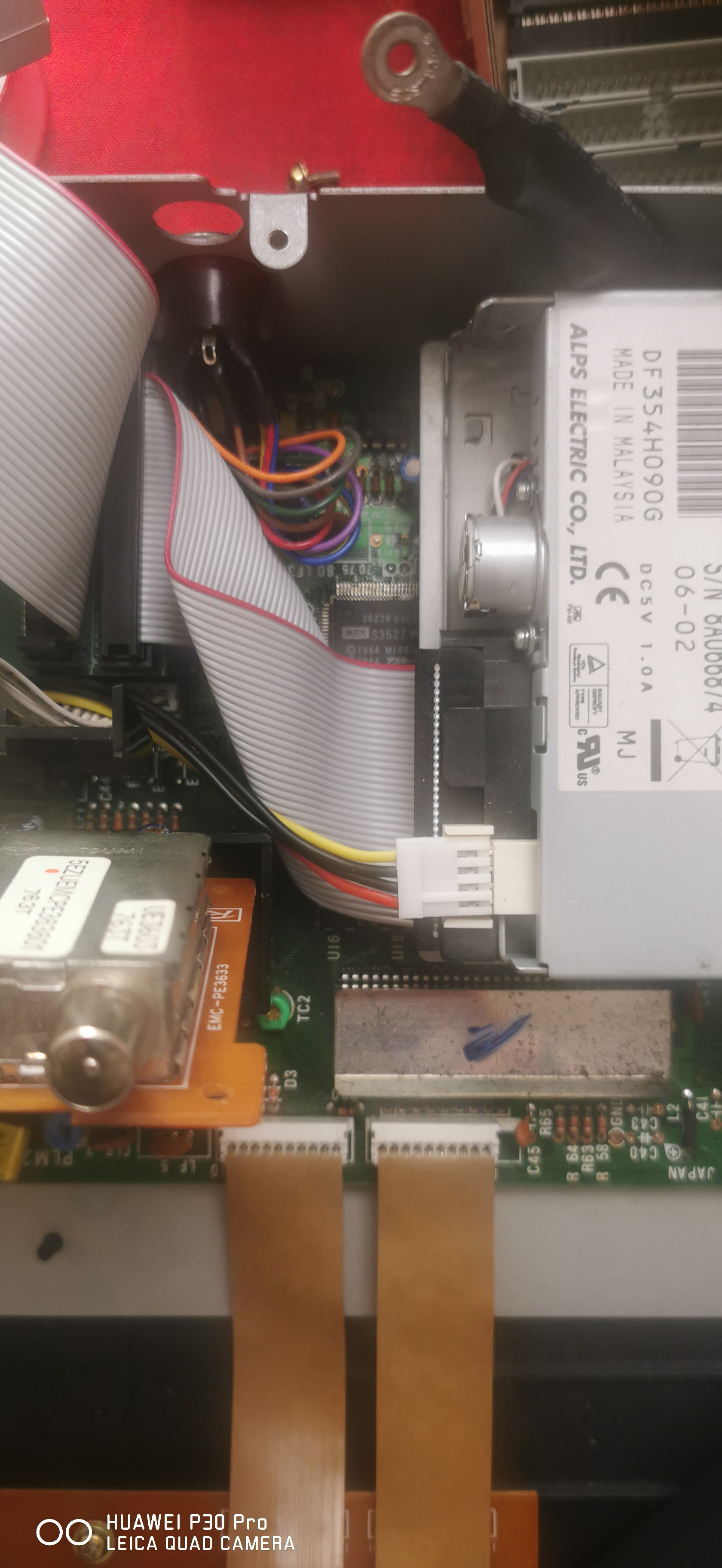

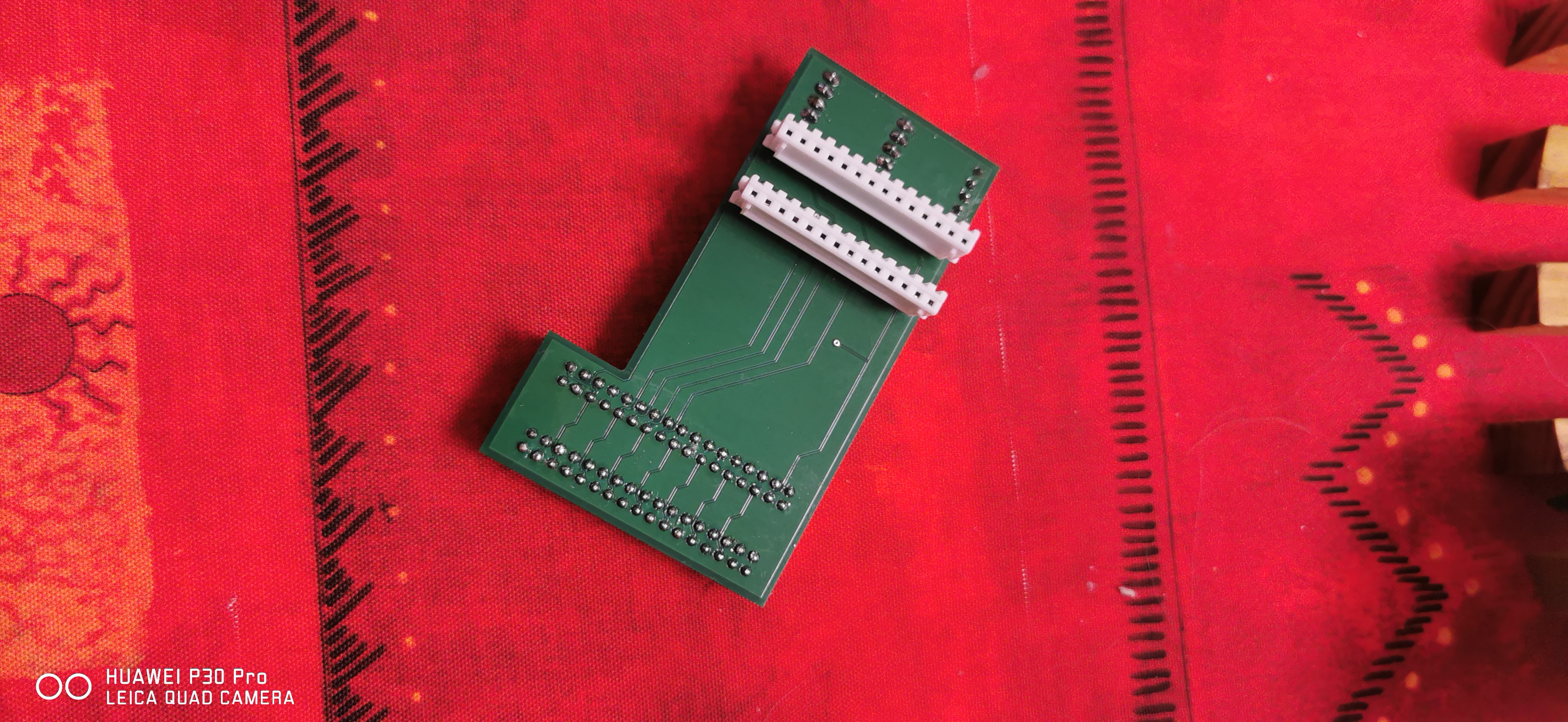

img_20231115_192759img_20231115_192805img_20231115_192811img_20231115_192825img_20231115_192832img_20231115_193627img_20231117_135027img_20231117_135034img_20231117_135040

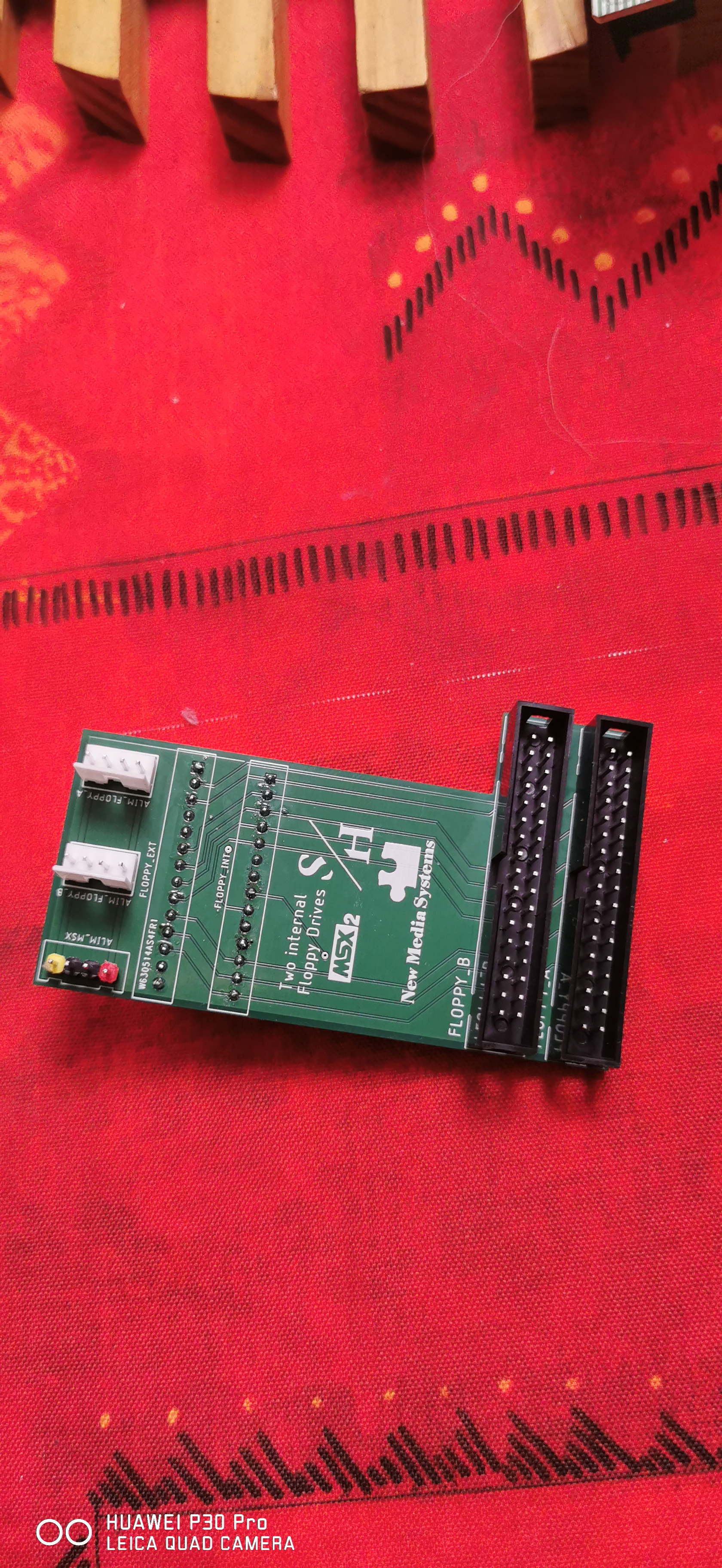

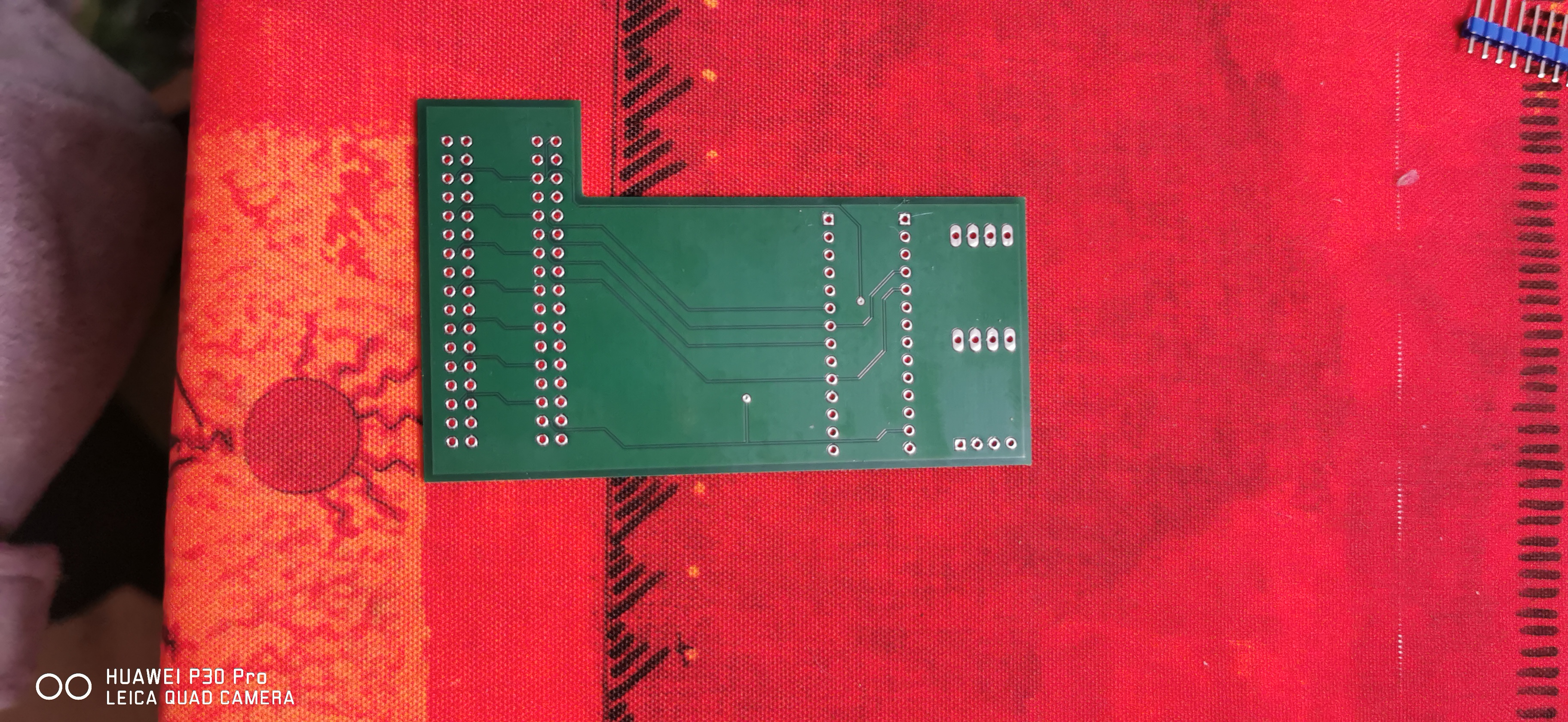

Bonjour voilà l'évolution de mon projet.
Bon chose stupide c'est que je ne sais pas créé la clé usb pour le gotek ni les syntax pour accéder au lecteur A et B ????????????

Donc un coup de pouce. SVP


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10413

Le 17/11/2023 à 19h57
sous basic FILES"A:" lecteur A , FILES"B:" lecteur B
sous dos DIR A: , DIR B:


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1740

Le 17/11/2023 à 20h05
salut

beau boulot ...

pour le GOTEK tous d'abort tu as fait quoi dessus quel sont les modifs
il te manque le cable alim du GOTEK d'apres les photos ???

FIRMWARE ???
JUMPER S0 ou S1 ??? lecteur A ou B ??
LCD ???
OLED ??
ROTARY BUTTON ???
BUZZER ???

après on verra comment y accédé et le configuré ..


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 17/11/2023 à 20h18
Bastion Rebel :
salut

beau boulot ...

pour le GOTEK tous d'abort tu as fait quoi dessus quel sont les modifs
il te manque le cable alim du GOTEK d'apres les photos ???

FIRMWARE ???
JUMPER S0 ou S1 ??? lecteur A ou B ??
LCD ???
OLED ??
ROTARY BUTTON ???
BUZZER ???

après on verra comment y accédé et le configuré ..

Il a son alim depuis la photo
Le firmware doit être la 0.96(si il faut le mettre à jour pas de souci)
Jumper s1 Donc B
Pas de LCD et de rotary
Buzzer oui Edité par Smayk11 Le 17/11/2023 à 20h19


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 17/11/2023 à 21h13
VID_20231117_202216.mp4
1er teste d'accès, ça fonctionne apparemment il trouve bien le A et le B Edité par Smayk11 Le 17/11/2023 à 21h22


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1740

Le 18/11/2023 à 08h44
FlashFloppy ?? ou HXC

FF 0.96 holaaa !!

si FF pour les vieux GOTEK la v2.14

si FF nouvelle génération j'ai mis la V3.38

Pour les nouveau faut voir le CPU 405 ou 415 ?? question de RAM mais pour le MSX le 405 suffit

quel GOTEK STM32F105/107 ??? ou les nouvelles génération 405/415

après ca on va pouvoir faire le fichier de config ...


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1740

Le 18/11/2023 à 08h46
heu je regardait ta video !!

ton lecteur A c'est un "PC" donc tu l'as modifier en DS0 ??

ton GOTEK n'as pas de LED comment tu va savoir quel image DSK choisir ??? ca va etre dur dur !! :fou :fou

vg8235_2fdd

wp_20180301_17_44_23_pro

4gotekartery415 Edité par Bastion Rebel Le 18/11/2023 à 08h53


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 18/11/2023 à 12h27
Bastion Rebel :
si FF pour les vieux GOTEK la v2.14.

J'ai 2 gotek la c'était le vieux qui était installé un STM32F105 en FF 096 (fonction sur atari STe) je vais le mettre à jour comme toi
Citation :

si FF nouvelle génération j'ai mis la V3.38

Pour les nouveau faut voir le CPU 405 ou 415 ?? question de RAM mais pour le MSX le 405 suffit.

Le 2ème est un 415 avec bouton la led et écran led. Il n'est pas encore flashé (donc à faire aussi)
Citation :

quel GOTEK STM32F105/107 ??? ou les nouvelles génération 405/415

après ca on va pouvoir faire le fichier de config ...

Donc 2 possibilité je pense que je vais mettre le 415 sur le MSX





MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 18/11/2023 à 12h31
Bastion Rebel :
heu je regardait ta video !!

ton lecteur A c'est un "PC" donc tu l'as modifier en DS0 ??

ton GOTEK n'as pas de LED comment tu va savoir quel image DSK choisir ??? ca va etre dur dur !! :fou :fou

Oui un de pc adapté pour le STe (le ALPS) et fonctionne parfaitement et en DS0


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1740

Le 18/11/2023 à 13h26
le 415 pour le MSX ouais FF 3.38 ou +
donc OLED + ROTARY ?? les fichiers de config sont un peu different moins d'option sur le 105 que sur le 415 donc defini quel gotek pour quel machine


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 18/11/2023 à 19h47
Bastion Rebel :
le 415 pour le MSX ouais FF 3.38 ou +
donc OLED + ROTARY ?? les fichiers de config sont un peu different moins d'option sur le 105 que sur le 415 donc defini quel gotek pour quel machine

Les 2 sont flashé le 415 en 3.38
Non il n'a pas de rotary (je trouve ça un peut trop gros et pas très esthétique.


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1740

Le 19/11/2023 à 10h24
donc maintenant tu peux cree ton fichier FF.cfg comme suivant :

## FF.CFG: Example FlashFloppy Configuration File
## MSX FF.CFG file FlashFloppy Version 3.38

interface = jc
host = msx
pin02 = auto
pin34 = auto
write-protect = no
max-cyl = 255
side-select-glitch-filter = 0
track-change = instant
write-drain = instant
index-suppression = yes
head-settle-ms = 12
motor-delay = ignore
chgrst = step
ejected-on-startup = no
image-on-startup = last
display-probe-ms = 3000
autoselect-file-secs = 2
autoselect-folder-secs = 2
folder-sort = always
sort-priority = folders
nav-mode = default
nav-loop = yes
twobutton-action = zero
rotary = full
indexed-prefix = "DSK-"
display-type = oled-128x32
oled-font = 6x13
oled-contrast = 143
display-order = default

osd-display-order = default
osd-columns = 40
display-off-secs = 60
display-on-activity = yes
display-scroll-rate = 200
display-scroll-pause = 2000
nav-scroll-rate = 80
nav-scroll-pause = 300

step-volume = 10
da-report-version = "MSX FF3.38"
extend-image = yes

voila pour le fichier FF.cfg version 3.38

explication :

host = msx (en minuscule sinon ca marche pas ) permet de voir les images DSK en 360ko

display-type = oled-128x32 type d'ecran OLED 128x32 si tu ne sait pas met auto

step-volume = 10 volume du buzzer jusqu'a 20

voila il te reste plus qu'a mettre tes fichiers DSK et le fichier ff.cfg dans une clef USB

ATTENTION : ce FF.cfg est pour la version 3.38 si inferieur y as des parametres qui n'etait pas creer donc verifier le FF.cfg de la version et modifier le fichier ..

Voila ...fin :lol :lol :lol


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 19/11/2023 à 11h07
Bastion Rebel :
donc maintenant tu peux cree ton fichier FF.cfg comme suivant :

## FF.CFG: Example FlashFloppy Configuration File
## MSX FF.CFG file FlashFloppy Version 3.38

interface = jc
host = msx
pin02 = auto
pin34 = auto
write-protect = no
max-cyl = 255
side-select-glitch-filter = 0
track-change = instant
write-drain = instant
index-suppression = yes
head-settle-ms = 12
motor-delay = ignore
chgrst = step
ejected-on-startup = no
image-on-startup = last
display-probe-ms = 3000
autoselect-file-secs = 2
autoselect-folder-secs = 2
folder-sort = always
sort-priority = folders
nav-mode = default
nav-loop = yes
twobutton-action = zero
rotary = full
indexed-prefix = "DSK-"
display-type = oled-128x32
oled-font = 6x13
oled-contrast = 143
display-order = default

osd-display-order = default
osd-columns = 40
display-off-secs = 60
display-on-activity = yes
display-scroll-rate = 200
display-scroll-pause = 2000
nav-scroll-rate = 80
nav-scroll-pause = 300

step-volume = 10
da-report-version = "MSX FF3.38"
extend-image = yes

voila pour le fichier FF.cfg version 3.38

explication :

host = msx (en minuscule sinon ca marche pas ) permet de voir les images DSK en 360ko

display-type = oled-128x32 type d'ecran OLED 128x32 si tu ne sait pas met auto

step-volume = 10 volume du buzzer jusqu'a 20

voila il te reste plus qu'a mettre tes fichiers DSK et le fichier ff.cfg dans une clef USB

ATTENTION : ce FF.cfg est pour la version 3.38 si inferieur y as des parametres qui n'etait pas creer donc verifier le FF.cfg de la version et modifier le fichier ..

Voila ...fin :lol :lol :lol

merci cool go tester


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 19/11/2023 à 13h12

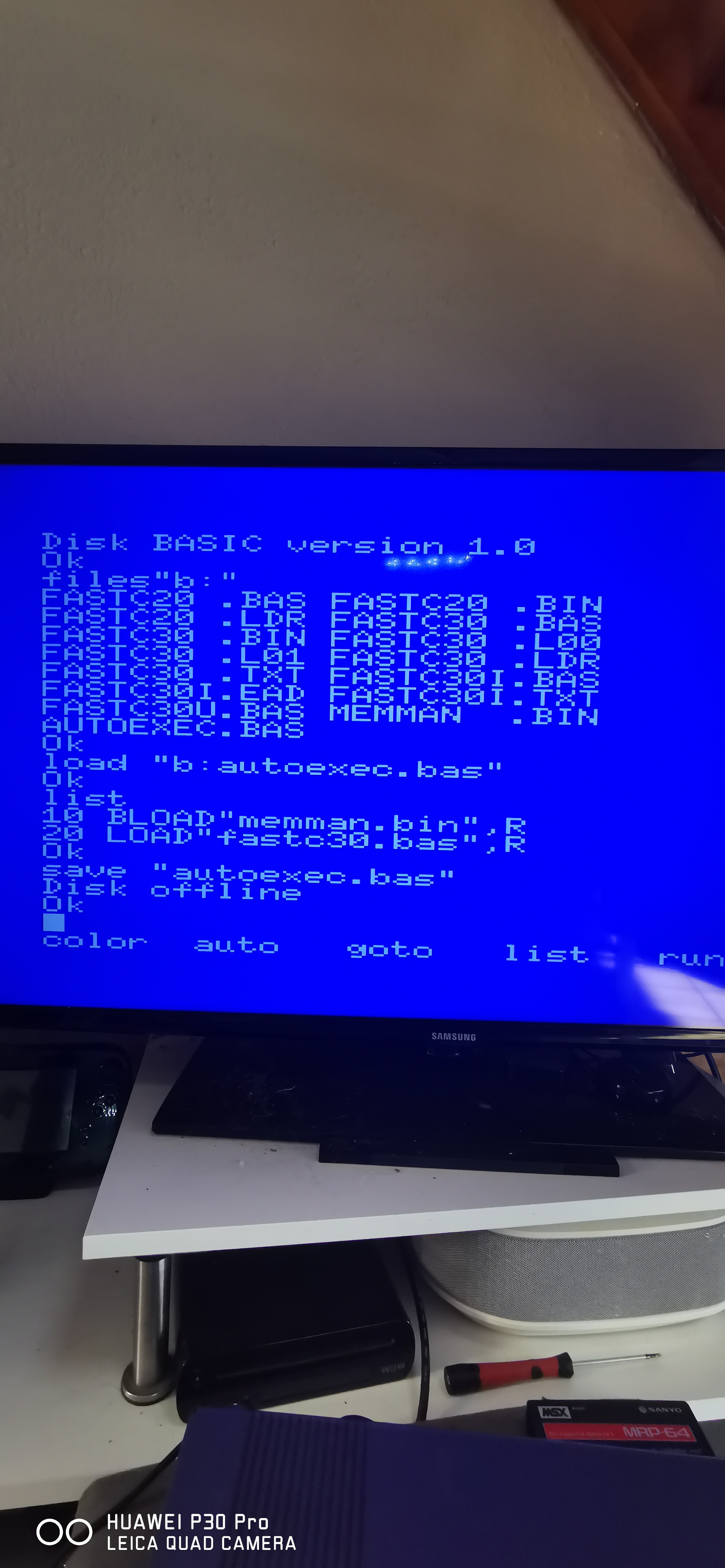

img_20231119_131012
Bon gotek fonctionne parfaitement mais je ne comprends pas pourquoi le lecteur A dit "disk offline"


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1740

Le 19/11/2023 à 13h40
t'as changer la rom disk ???
