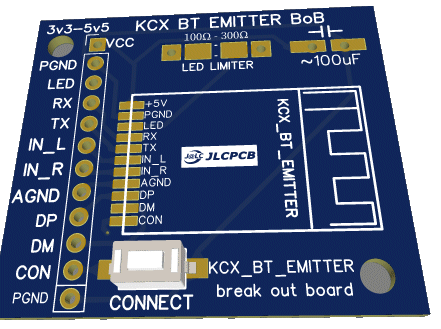

comme c est petit et chiant a souder. j'ai commander des "break out board" pour faciliter les prochaines fabrications.

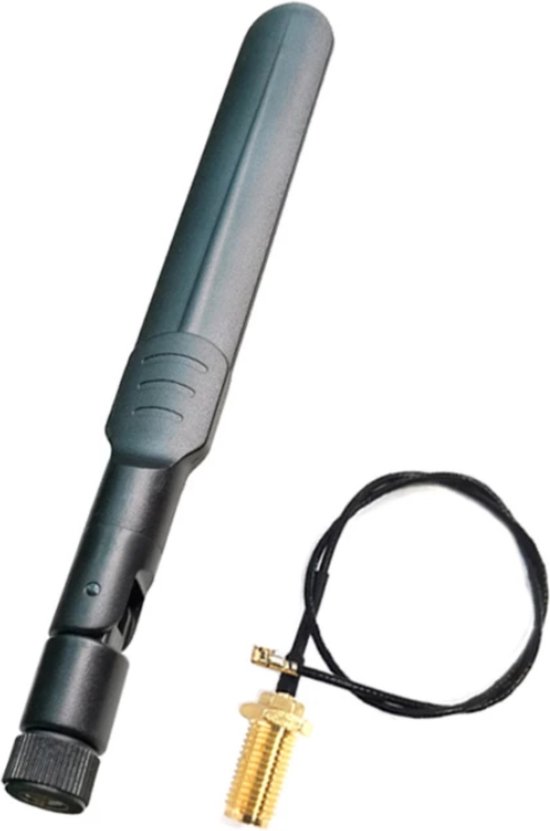

la partie secable sera retiré pour laisser place a une antenne:

Edité par MSXlegend Le 03/09/2023 à 23h19

Bonne nouvelle, faut quand même le 100µF juste devant la pastille du +5V du module c'est important que le condo soit juste à coté du module plutôt que proche du port cartouche.

Je sais que ça peut paraître anecdotique quand on résonne en courant continu et régime établi.
Mais! parce qu'il y a toujours un "mais", quand il va y avoir un appel de courant, on passe du régime établi au transitoire et donc pendant un certain temps (comme le fût du canon ), on va passer en alternatif et le conducteur entre le 100µF et la pastille d'alimentation du module va avoir le comportement d'une inductance (une bobine, une self), plus ou moins important fonction de la longueur et de la section du conducteur.



Je suis déjà monté à 2K2 sur certaine LED, donc n'es pas peur de monter au-dessus de 1K si tu as dans tes stocks, mais bon je penses que entre 1K2 et 1K8 c'est déjà bien, avec 1K comme proposé initialement du devrais déjà percevoir une baisse.

A titre personnel, je préfère qu'un voyant, donc un indicateur/témoin soit le plus discret possible, seul les voyants d'alarme peuvent/doivent éclairer la pièce
Trop de signal, tue le signal Cela ne reste qu'un point de vue bien entendu.

Je te confirme que ma led est très mal placé, c est pas un proto pour rien. Mais cette cartouche Bluetooth est tres prometeur

j'attend ma commande pour une proto2 apres avoir recu et testé mon Pré ampli !!

Alixpress, et c est un preampli Edité par MSXlegend Le 04/09/2023 à 19h35

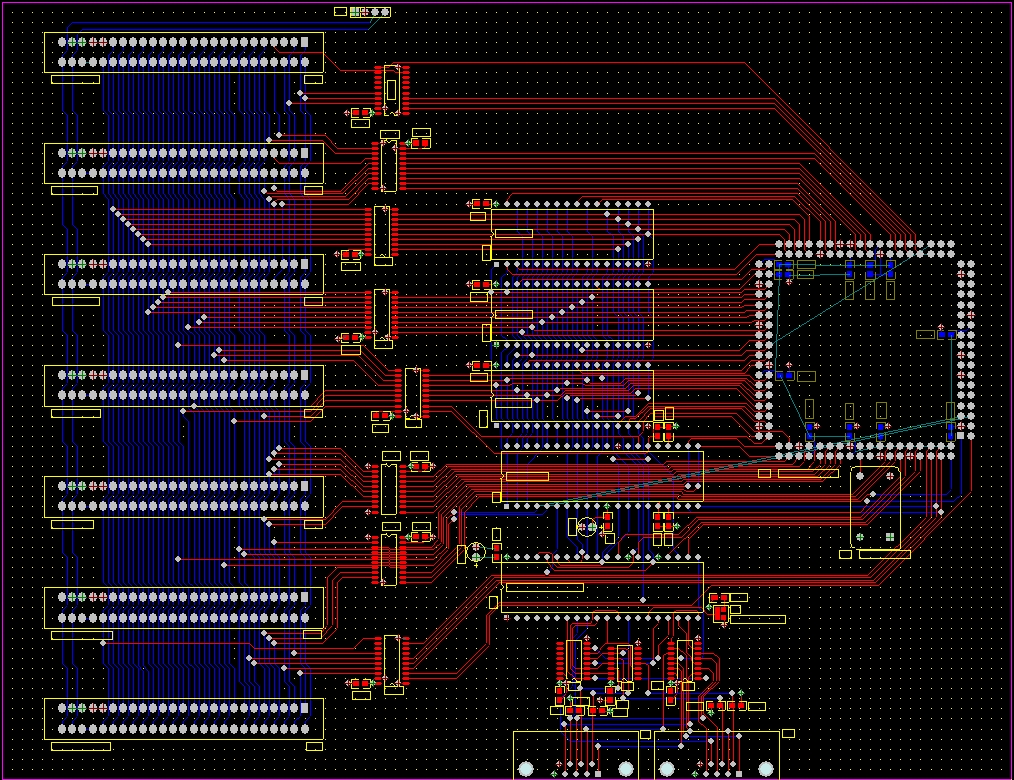

Uniquement pour la phase de développement, à la fin ça devait prendre la forme d'un MSX dans un boitier mini ITX ou quelque chose comme ça. Pour le clavier je voulais un clavier type SONY HBF-700 ou NMS 825x/8280, mais TheWhipMaster avec vérifier en chine pour faire un clavier comme ça mais c'était beaucoup trop cher
Du coup il m'avait parlé d'utiliser un clavier PS2 > CPLD simulation du PPI partie clavier > BIOS MSX / accès via des OUT/IN comme un vrai clavier MSX.

Bon comme dit plus haut, projet mis en pause longue... Edité par z80 Le 04/09/2023 à 20h41

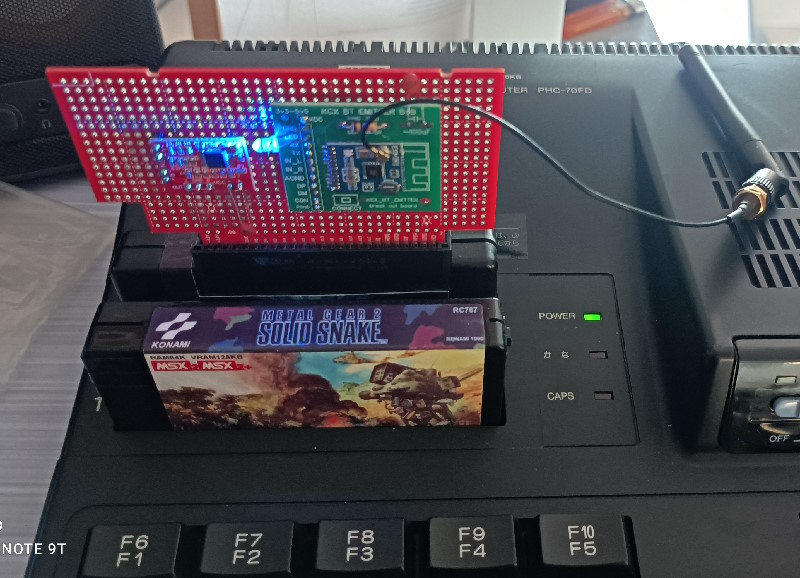

Prototype n°2, le coeur bat

Le mini ampli chauffait un peu sous 5v, je lui ai ajouté une petite resistance.

Toutes les cartes sonore sur port cartouche (SCC, FM etc...) c'est nickel

Par contre des qu'il s'agit de récupéré le psg en interne ou la FM pour les MSX2+ et TR, on se mange les parasites.

Prochainement, ajout d'un bouton volume (pour les casque bluetooth non equipé de ce bouton) et une prise jack et un switch pour desactiver le pin 49. Le but etant de brancher directement le son yamanooto stereo ou fm pak stereo sur celui ci

J'ai passé" le bluetooth compatible stereo . Test le week end prochain
Le passage "mono" > "stereo" est géré automatiquement et/ou un inter

Edité par MSXlegend Le 23/09/2023 à 00h18

Ah mais non LoL, j 'ai mi 1Kohm c est mieux, ça eclaire juste ma rue


Ah mais la c'est super


Et c'est très compliqué de se remettre sur un projet que l'on a mi de coté depuis si longtemps. ça m est arrivé de tout reprendre

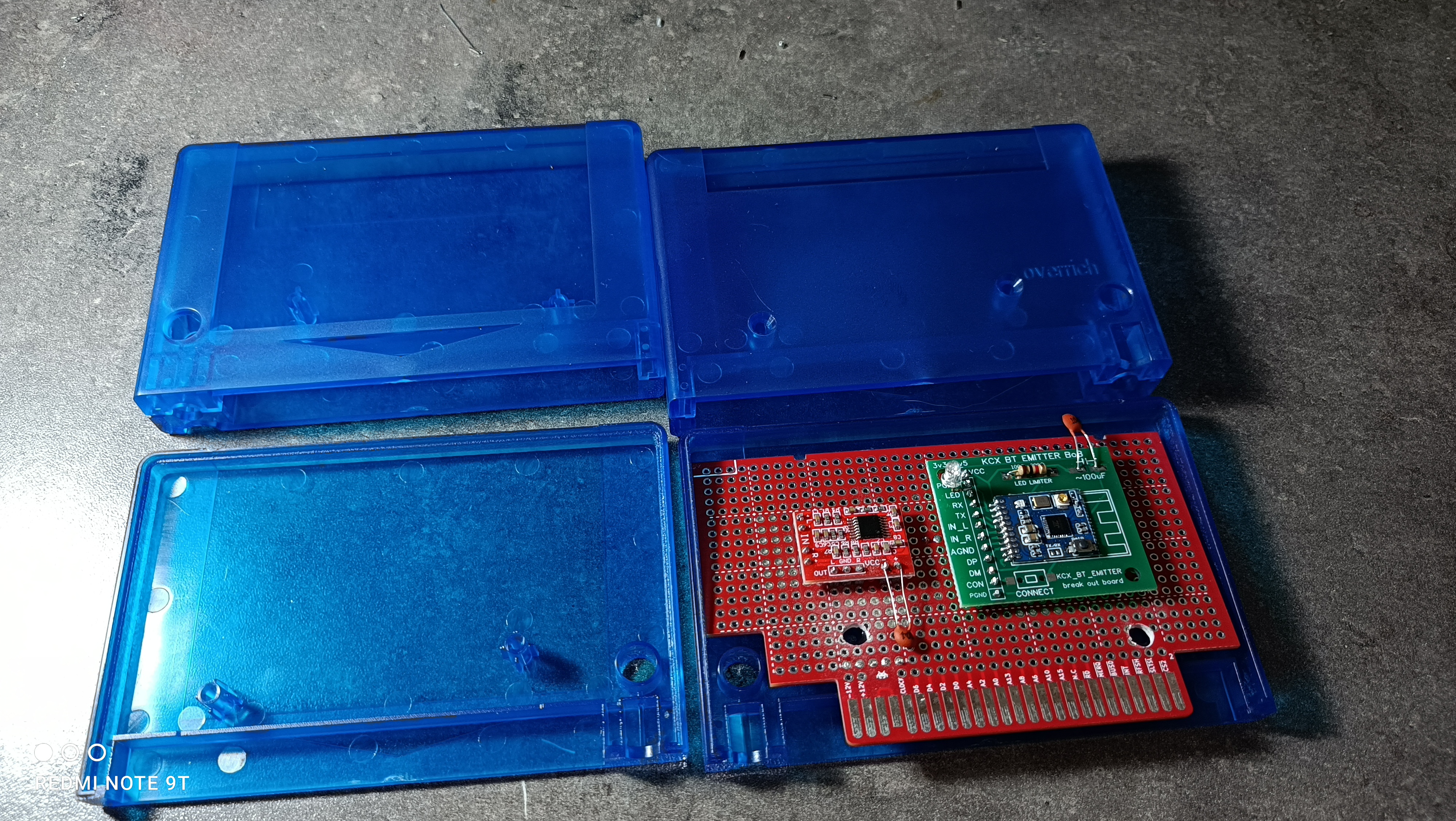

Je viens de recevoir mes 10 boitiers case de Overrich de couleur Bleu
