L'atelier Récits : NMS 8250 mise en route et évolution par un padawan ! (néophyte) Mise en route de cette belle machine
Récit 5 : nettoyage des composants internes

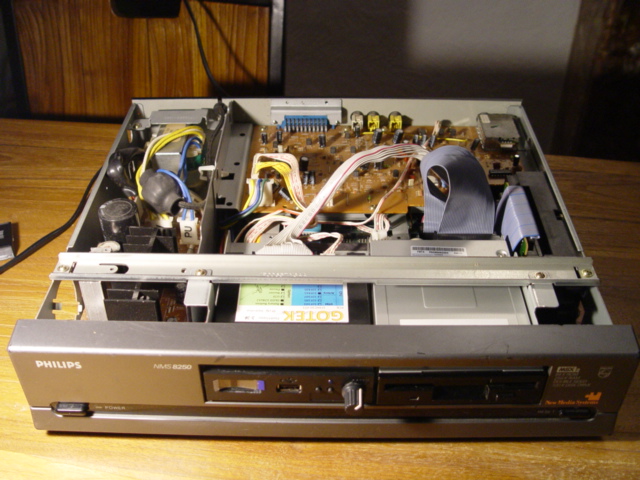

La machine étant ouverte, avant de la refermer, j'ai ai profité pour la dépoussiérer. Pour cela, j"utilise un pinceau et je passe un peu partout en faisant attention à tous ces composants minuscules - et certainement très fragiles - présents sur la carte mère ou encore la carte vidéo.
La machine étant ouverte, avant de la refermer, j'ai ai profité pour la dépoussiérer. Pour cela, j"utilise un pinceau et je passe un peu partout en faisant attention à tous ces composants minuscules - et certainement très fragiles - présents sur la carte mère ou encore la carte vidéo.
Rien ne se perd, tout doit se transformer.
Récit 6 : réparation façade (collage)
Suivant le conseil de Jipe, j'ai été me procurer la colle adéquate : Epoxy Sader Rapid
C'est parti pour la séance de collage.
Après avoir repéré et préparé les pièces à recoller, on suit les instructions de Sader. On mélange les deux produits dans un petit support fourni (il n'est pas sur la photo) avec la spatule. On enduit les pièces (toujours grâce à la spatule fournie) et on les replace. La colle prend en 5 minutes, il ne faut donc pas tergiverser.
Un peu plus tard, une fois la colle bien prise, il n'y a plus qu'à remonter le tout.
Voici un beau 8250ga - g pour Gotek, a pour Azerty - avec une façade en ordre.
Edité par
Cylicano
Le 04/02/2024 à 10h58
Suivant le conseil de Jipe, j'ai été me procurer la colle adéquate : Epoxy Sader Rapid
C'est parti pour la séance de collage.
Après avoir repéré et préparé les pièces à recoller, on suit les instructions de Sader. On mélange les deux produits dans un petit support fourni (il n'est pas sur la photo) avec la spatule. On enduit les pièces (toujours grâce à la spatule fournie) et on les replace. La colle prend en 5 minutes, il ne faut donc pas tergiverser.
Un peu plus tard, une fois la colle bien prise, il n'y a plus qu'à remonter le tout.
Voici un beau 8250ga - g pour Gotek, a pour Azerty - avec une façade en ordre.
Edité par
Cylicano
Le 04/02/2024 à 10h58
Rien ne se perd, tout doit se transformer.
Récit 7 : branchement et test de l'imprimante
J'ai replacé le NMS8250, désormais en pleine possession de ses moyens, à son emplacement. On le voit ici avec son clavier AZERTY (IMAC G3 - branché sur son adaptateur) ses deux lecteurs de deux époques bien dfférentes, soit un lecteur de disquettes 3,5 pouces PC et un lecteur Gotek plus contemporain. L'écran est un téléviseur plat Samsung que je privilégie pour des raisons de praticité car il sert aussi à ma tour PC branchée en VGA et non visible sur la photo. La place est comptée sur le bureau donc, j'optimise. On remarquera aussi la souris grise MSX Philips SBC3810 que j'ai toujours trouvé très réussie, élégante et agréable.
L'ensemble est donc prêt pour les tests d'impression avec l'imprimante Philips NMS1431 et la suite Home Office II.
Edité par
Cylicano
Le 04/02/2024 à 13h24
J'ai replacé le NMS8250, désormais en pleine possession de ses moyens, à son emplacement. On le voit ici avec son clavier AZERTY (IMAC G3 - branché sur son adaptateur) ses deux lecteurs de deux époques bien dfférentes, soit un lecteur de disquettes 3,5 pouces PC et un lecteur Gotek plus contemporain. L'écran est un téléviseur plat Samsung que je privilégie pour des raisons de praticité car il sert aussi à ma tour PC branchée en VGA et non visible sur la photo. La place est comptée sur le bureau donc, j'optimise. On remarquera aussi la souris grise MSX Philips SBC3810 que j'ai toujours trouvé très réussie, élégante et agréable.
L'ensemble est donc prêt pour les tests d'impression avec l'imprimante Philips NMS1431 et la suite Home Office II.
Edité par
Cylicano
Le 04/02/2024 à 13h24
Rien ne se perd, tout doit se transformer.
Bon travail , il va falloir que je ressorte le mien. La facade avait explosé, j'avais donc refait une facade (plexi et cache plastic) et j'ai un probleme de lecteur de disquette non reconnu à resoudre.
edit: le plus gros avait été fait, 4096ko de RAM, 2+ avec port f04h
Edité par
MSXlegend
Le 05/02/2024 à 17h04
edit: le plus gros avait été fait, 4096ko de RAM, 2+ avec port f04h
Edité par
MSXlegend
Le 05/02/2024 à 17h04
Oh mais ce n'est plus un 8250 ordinaire que tu as là !
-----
J'ai fait quelques tests de fonctionnement de l'ensemble (NMS8250 + Home Office II + impression) et cela se passe très bien. L'imprimante NMS1431 est vraiment facile à utiliser.
Seule constatation : l'ordinateur ne semble pas conserver le paramétrage de la date et heure d'une mise en route à l'autre (extinction complète et rallumage). Il me sort une date loufoque et différente à chaque fois.
J'y vais par une remise à l'heure en MSX-Basic avec la commande [set date "jj/mm/aa"] avant de lancer Home Office II. Serait-il envisageable de changer un composant qui permet de stocker date et heure plus longtemps ?
C'est ma question de padawan du jour
Edité par Cylicano Le 06/02/2024 à 20h44
-----
J'ai fait quelques tests de fonctionnement de l'ensemble (NMS8250 + Home Office II + impression) et cela se passe très bien. L'imprimante NMS1431 est vraiment facile à utiliser.
Seule constatation : l'ordinateur ne semble pas conserver le paramétrage de la date et heure d'une mise en route à l'autre (extinction complète et rallumage). Il me sort une date loufoque et différente à chaque fois.
J'y vais par une remise à l'heure en MSX-Basic avec la commande [set date "jj/mm/aa"] avant de lancer Home Office II. Serait-il envisageable de changer un composant qui permet de stocker date et heure plus longtemps ?
C'est ma question de padawan du jour
Edité par Cylicano Le 06/02/2024 à 20h44
Rien ne se perd, tout doit se transformer.
il y a une pile, de couleur jaune je crois a l interieur, j'avais remplacé la mienne. Je ne me rappel plus si c est du rechargeable ou pas. Par contre c est soudé sur la cm
un truc sympas que je n'ai pas testé. Comment regler l année 2024 ???
les calendriers se repete, la c est balo car on est dans un année bissextile. Mais l'année qui coincinde par exemple est 1996. Pour 2025, il faudra choisir une autre année
edit:
donc tu fait un
set date, set time, un petit "set adjust(x,y) puis tu enregistre avec "set screen" Edité par MSXlegend Le 06/02/2024 à 22h36
un truc sympas que je n'ai pas testé. Comment regler l année 2024 ???
les calendriers se repete, la c est balo car on est dans un année bissextile. Mais l'année qui coincinde par exemple est 1996. Pour 2025, il faudra choisir une autre année
edit:
donc tu fait un
set date, set time, un petit "set adjust(x,y) puis tu enregistre avec "set screen" Edité par MSXlegend Le 06/02/2024 à 22h36
Bonsoir, oui rechargeable en 3,6 volt forme pile AA couleur jaune (sur premiere photo de la page) en bas a droite
https://www.lextronic.fr/accumulateur-rechargeable-ni-mha-souder-300-mah-74977.html
https://www.batteries4pro.com/fr/outillage/machines-outils/3,17691-batterie-36v-tsxbat002-cosses-%C3%A0-souder-pour-processeur-schneider-0652733591579.html
https://www.batteries4pro.com/fr/alarme-securite/bloc-securite-baes/3,3326-batterie-36v-baes-cooper-ecosafe-835883-saft-3052351240809.html
https://www.batteries4pro.com/fr/batteries-accus/saft/baton/3,2166-batterie-saft-36v-3-vtaa-nicd-baton-130015-3052351237199.html Edité par bpmsx Le 07/02/2024 à 18h36
https://www.lextronic.fr/accumulateur-rechargeable-ni-mha-souder-300-mah-74977.html
https://www.batteries4pro.com/fr/outillage/machines-outils/3,17691-batterie-36v-tsxbat002-cosses-%C3%A0-souder-pour-processeur-schneider-0652733591579.html
https://www.batteries4pro.com/fr/alarme-securite/bloc-securite-baes/3,3326-batterie-36v-baes-cooper-ecosafe-835883-saft-3052351240809.html
https://www.batteries4pro.com/fr/batteries-accus/saft/baton/3,2166-batterie-saft-36v-3-vtaa-nicd-baton-130015-3052351237199.html Edité par bpmsx Le 07/02/2024 à 18h36
bpmsx
je ne suis pas un pro des piles, mais est tu sûr que l'on puisse mettre une pile au litium??? le system de charge en interne va gerer ça ? ce n est pas du NiCd a la base?? le NiMH serait plus adapté non (sans effet memoire) ??
Le litium = incendie j'ai deja vu ça chez moi
Edité par
MSXlegend
Le 06/02/2024 à 22h29
Le litium = incendie j'ai deja vu ça chez moi
Edité par
MSXlegend
Le 06/02/2024 à 22h29
je n avais pas fait atention, ta pile est sur ta photo plus haut. c est le batonnet- jaune en bas a droite. Mesure la tension electrique (le msx éteint) avant toute chose. Tu dois avoir plus ou moin 3,6v
regarde bien le type de pile. si c est marqué NiCd (et ça dois etres le cas) tu peux mettre du NiMH mais evite le lithium. Edité par MSXlegend Le 07/02/2024 à 19h46
regarde bien le type de pile. si c est marqué NiCd (et ça dois etres le cas) tu peux mettre du NiMH mais evite le lithium. Edité par MSXlegend Le 07/02/2024 à 19h46
D'accord. Pour l'instant, la problématique de date ne me gêne pas vraiment.
Je ferai le contrôle de tension lors de la prochaine opération de maintenance.
Je ferai le contrôle de tension lors de la prochaine opération de maintenance.
Rien ne se perd, tout doit se transformer.
Verdict : la batterie semble réellement en bout de course. Après une journée de fonctionnement et un réglage de date, celle-ci est perdue le lendemain. Ce qui est rigolo c'est les dates ré-initialisées à chaque démarrage sont souvent très difféntes. On peut passer ainsi de 1995 à 2037.
Dites, pour changer la batterie, faut-il retirer la carte mère pour dessouder proprement l'actuelle et en remettre une nouvelle ?
Dites, pour changer la batterie, faut-il retirer la carte mère pour dessouder proprement l'actuelle et en remettre une nouvelle ?
Rien ne se perd, tout doit se transformer.
