Le 29/12/2022 à 18h41

Reprise du message précédent

j'ai trouvé pour la DB9 c'est pour un clone de la mini NES on en parle ici


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1485

Le 29/12/2022 à 19h53
ouais mais pour la manette DB7 je l'ai pris sur ALIexpress

https://fr.aliexpress.com/item/1005004763695509.html?spm=a2g0o.order_list.order_list_main.78.47be5e5brt4vLm&gatewayAdapt=glo2fra

pour info j'ai mis le condo 10uf polarisé dans la manette "clone" NES aucun changement toujours "00" pour bit !! Edité par Bastion Rebel Le 30/12/2022 à 11h21


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1485

Le 05/01/2023 à 16h14
Suite et fin du test

Donc j'ai recu mes manettes NES Original (2)
nes_004e_x2

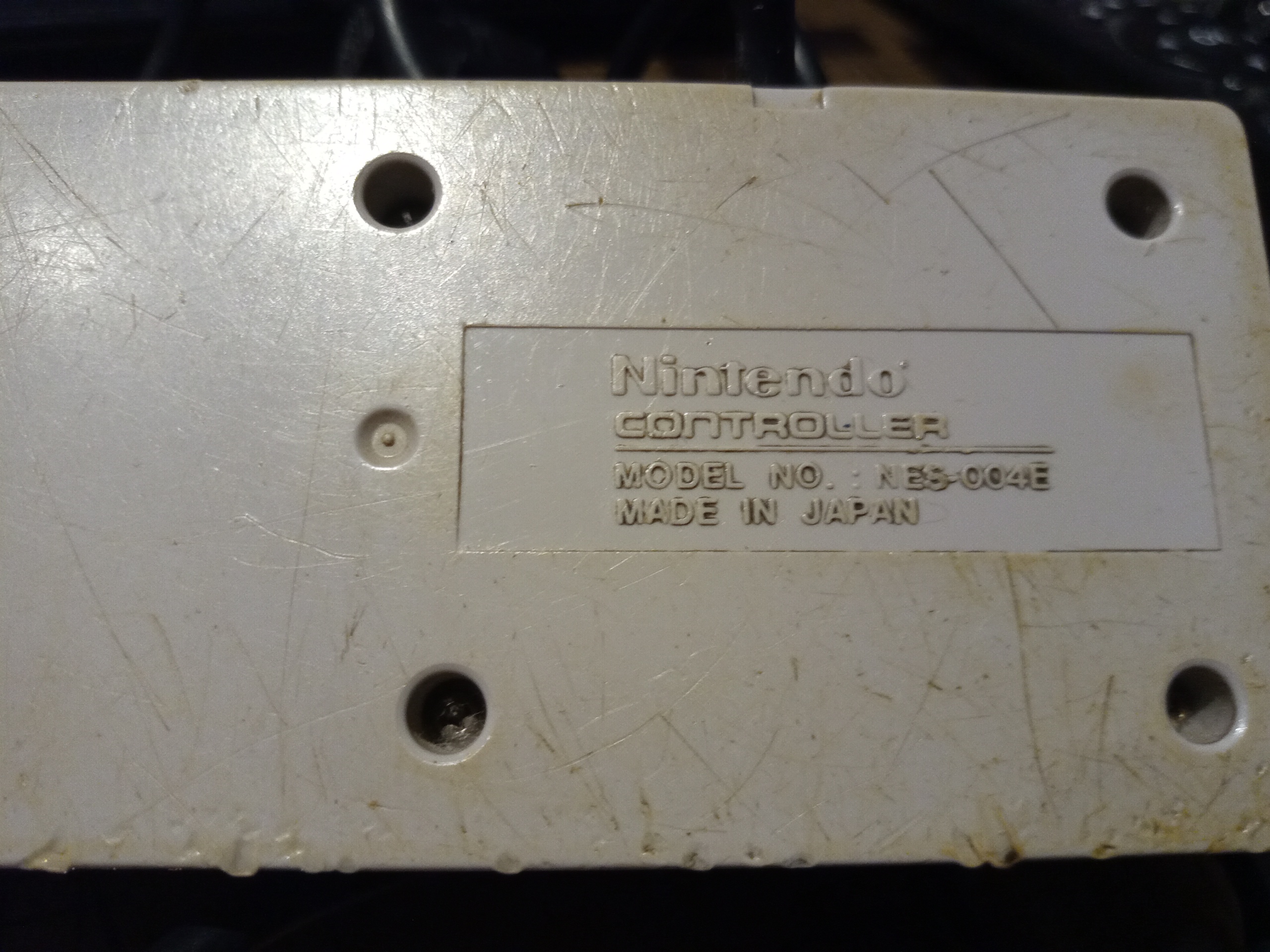

nes_004e_back

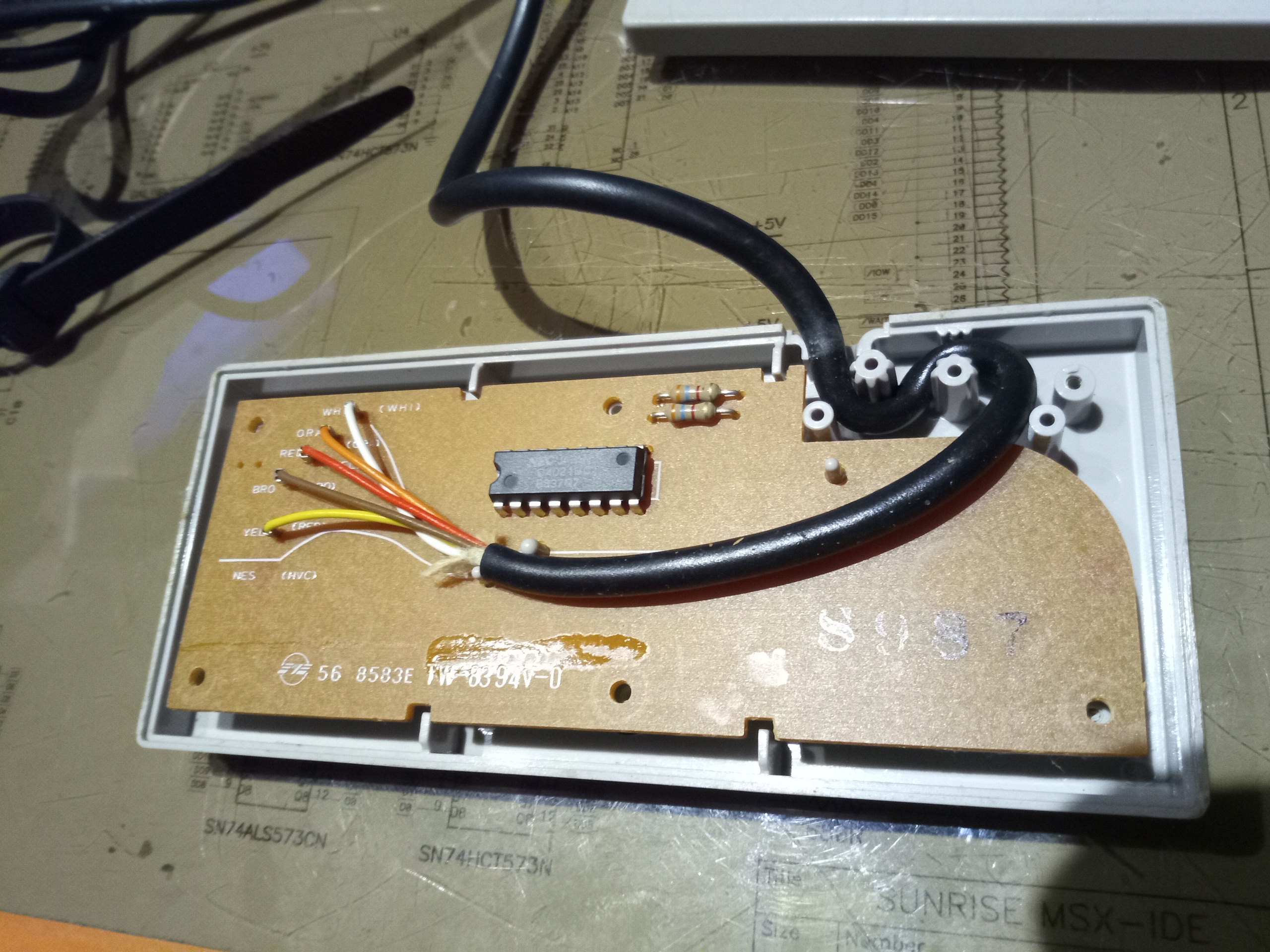

pcb_nes_004e_cd4021

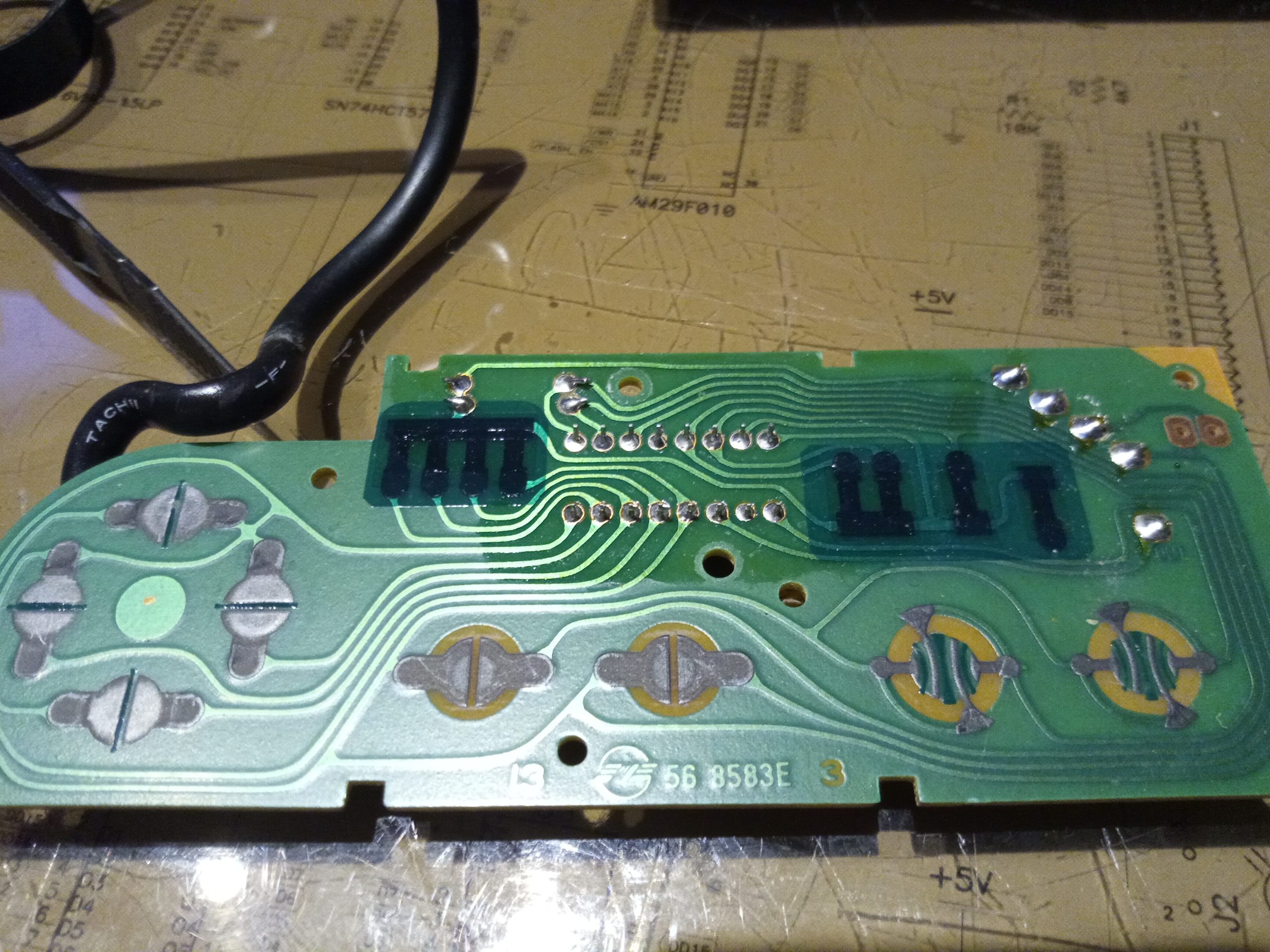

pcb_nes_bottom

avec le CD4021 a l'interieur voir photo ci dessus

donc j'ai tester les manettes avec le PROTO modifier par JIPE avec les capa en 330pf

RESULTAT les manettes ORIGINALE NE MARCHE PAS !!

J'ai donc refait un autre PCB avec le SCHEMA INITIAL de DANJOVIC

RESULTAT CA MARCHE VOICI LES PHOTOS

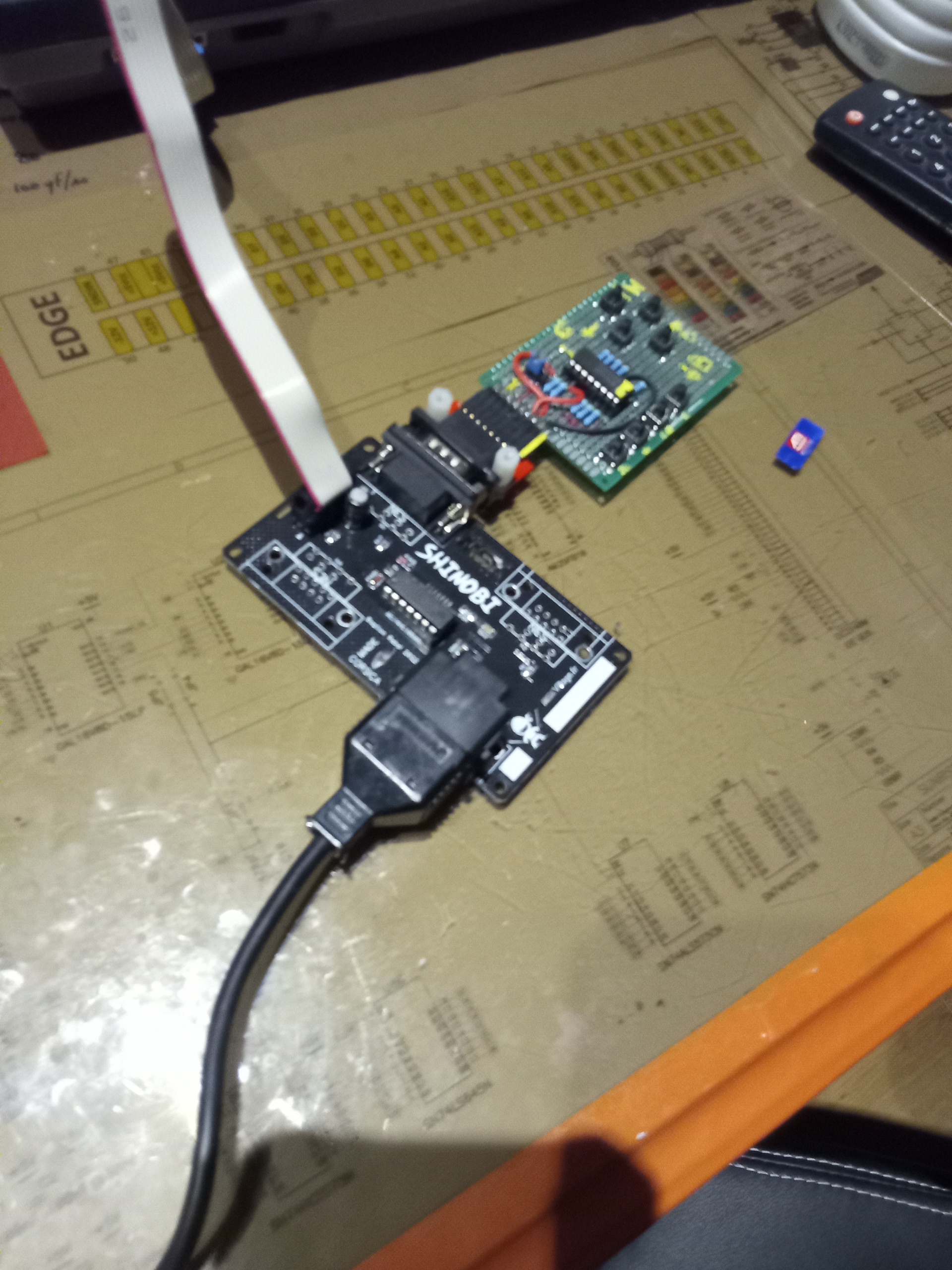

pcb_proto_2

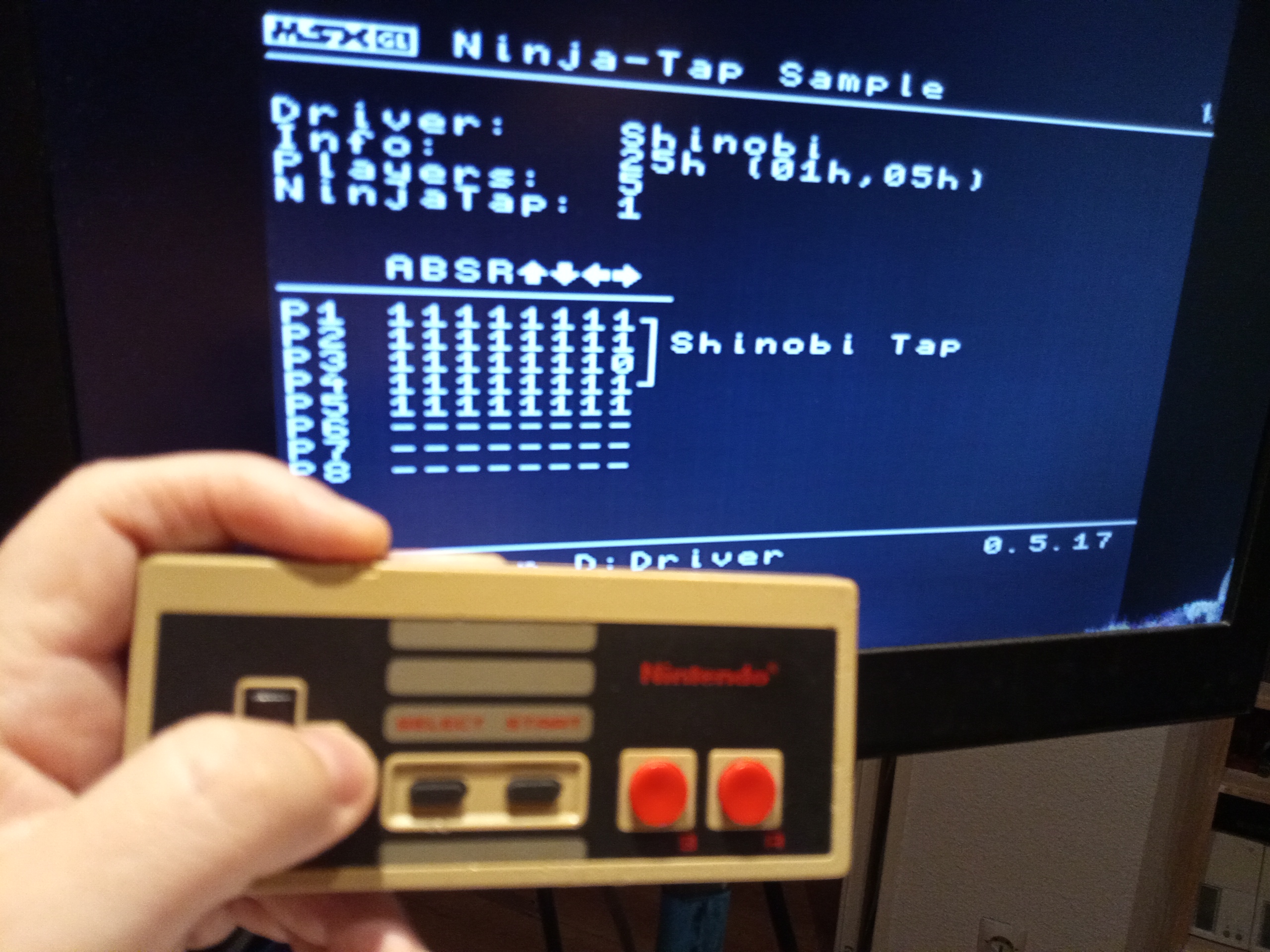

test_nes_original

Donc pour UTILISER LE SHINOBI SUR MSX IL FAUT DES MANETTES ORIGINAL NES !!

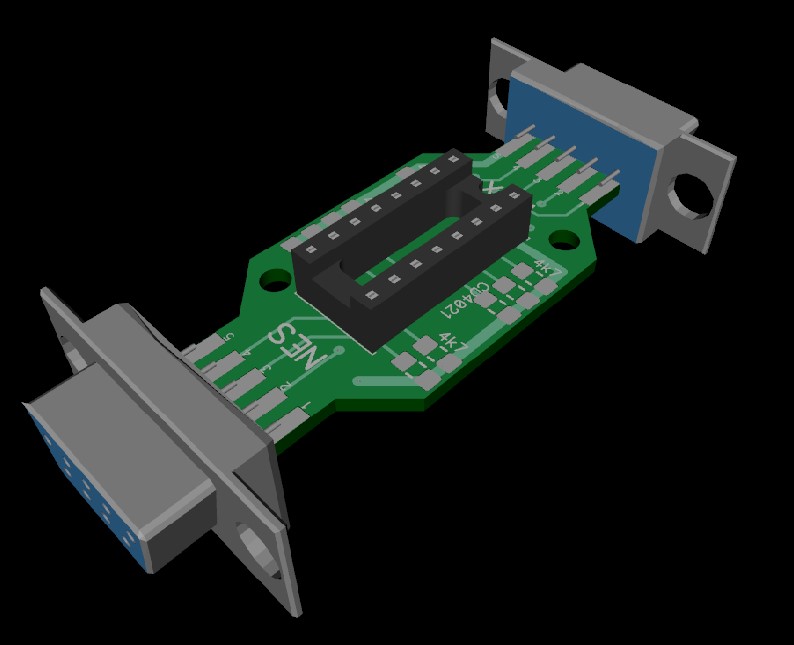

les PCB SHINOBI seront assemblé avec 2 DB9 et 2 "DB7" NES et fourni avec un adaptateur pour manette MSX vers le connecteur DB9 du shinobi !!
adap_db9_nes2msx
Edité par Bastion Rebel Le 05/01/2023 à 17h40
