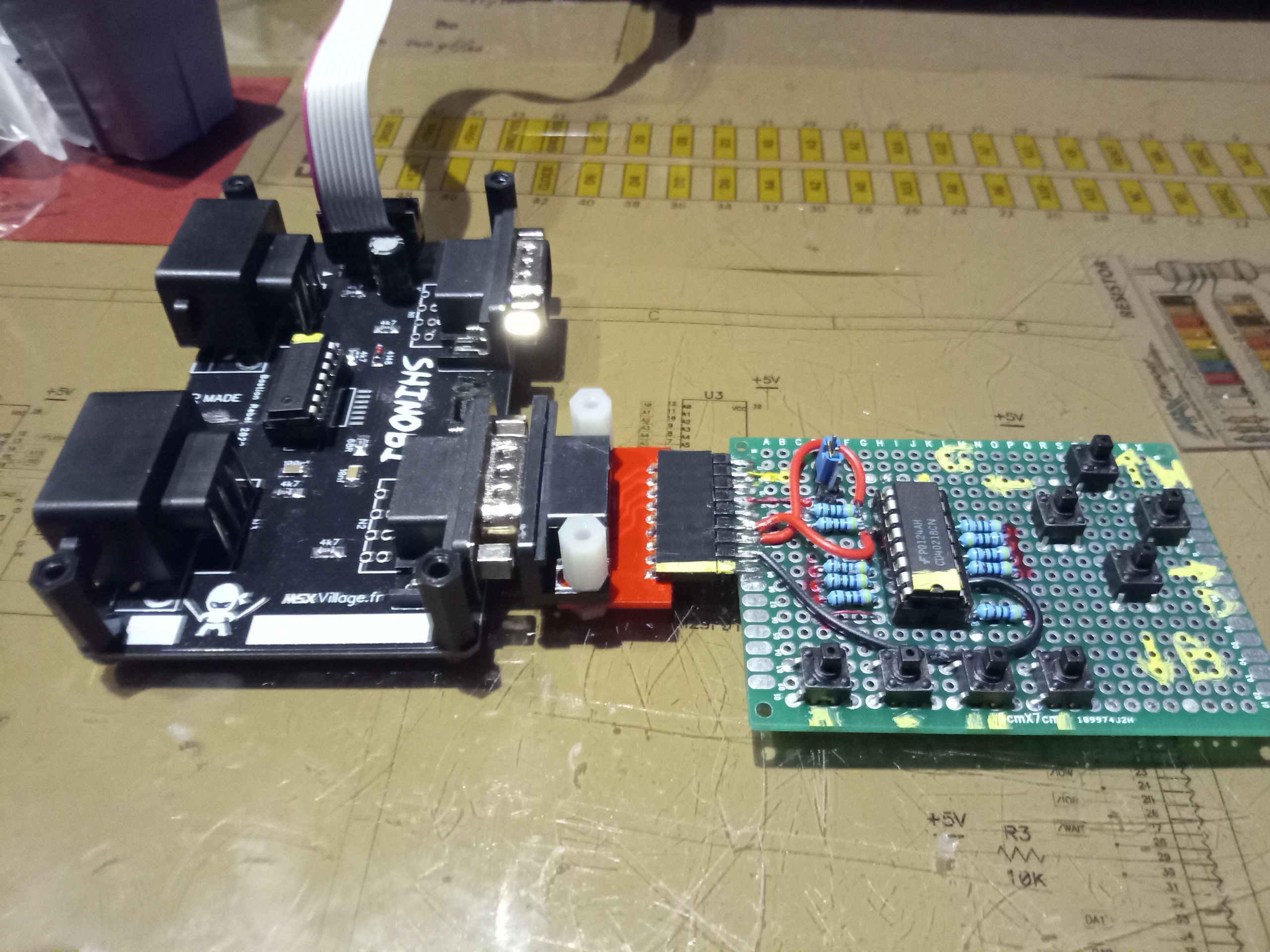

j'ai mis un shinobi et un NINJA dans chaque port

j'ai bien les 8 ports

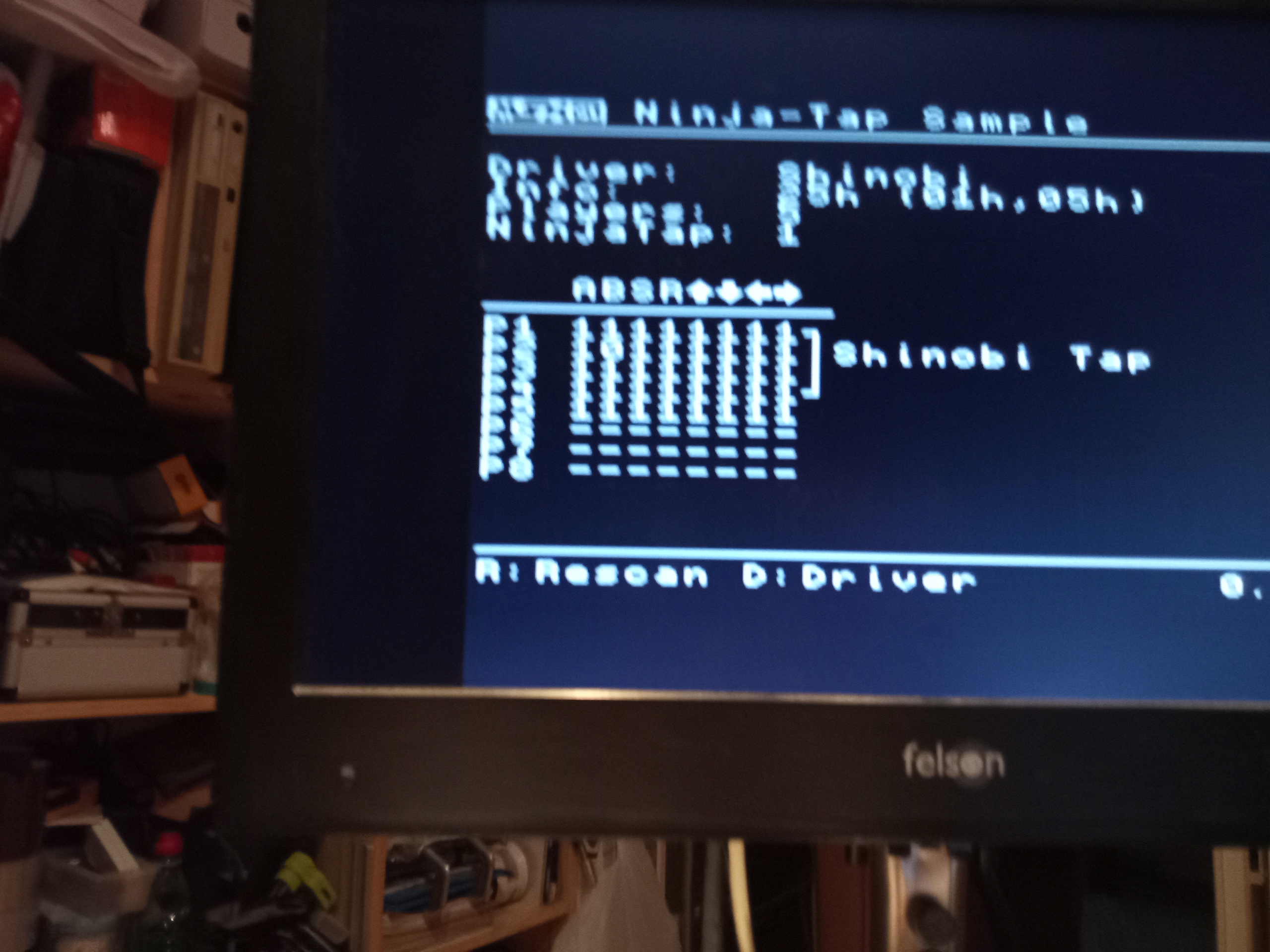

cependant en changeant de driver avec le DM system2 je vois que le Bit "B" est a 0 sur le shinobi par contre sur le NINJA tous les bit sont a "1"

je verifie le cablage du fils "B" trig 2 on sais jamais ???

J'ai verifie mon HCT00 les 4 portes sont Ok Edité par Bastion Rebel Le 06/12/2022 à 13h02

En fait, j'ai toujours pas compris ce qu'est cessé faire la Shinobi Tap. J'ai compris qu'elle avait 2 prises DB7 au format NES, mais pour ce qui est du format d'envoi des données au MSX est-ce que quelque chose change ?

Côté driver, je reçoit déjà 8 x 4 bits avec l'état des boutons des 4 ports du Tap. Même sur la Ninja Tap, je reçois les infos des boutons Start et Select. Ils sont toujours à 1, mais ils sont bien reçu et traité comme tel.

Le Shinobi Tap ne devrait pas nécessité de driver spécifique, non ? J'aurais imaginé qu'il fonctionne exactement pareil mais avec un Tap qui renvoit 0 dans les frames concernant les boutons Start et Select. Y a qq chose qui m'échappe ?

Après, c'est pas impossible qu'il y ait un bug dans le driver. Je vais regarder mais sans matos pour tester ça va pas être simple de checker.

EDIT : J'ai bien relu le code du driver, mais les 4 bits d'information (pour chaque port) sont bien lus 8 fois de la même façon dans une boucle (pour chaque bouton).

je pencherais plutôt sur un problème avec la manette car elle ne possède pas un vrai 4021 a l'intérieur

Danjovic a fait des tests sur le shinobi et il n'as pas signalé de problème de ce genre

@Bastion : elle provient de quel vendeur ta manette ?

sur Google je n'ai pas trouvé ce genre d'intérieur sur les photos de manettes NES

sur la photo de l'intérieur de la manette il y a un emplacement pour un condensateur C1 entre le +5V et le GND mais je ne vois pas si il est cablé

si il n'y est pas essaye de souder un 100nF pour voir si tu as une amélioration

ce n'est pas sur que tu mesure un condensateur si il n'y rien de soudé a l'emplacement mais le circuit total

après tu peux souder directement entre les pins VDD et GND des fils du câble et mettre une capa normale

j'ai creusé un peu du coté schémas de la NES ici : https://wiki.console5.com/wiki/Nintendo_NES-001#Schematics

on y trouve le schéma de la manette et il y a un condensateur de 10µF/16V entre le +5V et le GND ça ne risque rien d'essayer

sur les schéma de la console la capa entre le clock et la masse est de 330 pF et le clock est relié au plus 5V au travers d'une résistance 5,6K

sur le signal P/S qui est le LATCH du schéma de Danjovic il y a capa de 330 pF par rapport a la masse

sur les signaux qui viennent de la broche 3 des 4021 il y a une capa de 330 pF par rapport a la masse et une résistance de 10k par rapport au +5V

il faut peut être adapter le schéma du Shinobi pour être en phase avec celui de la NES

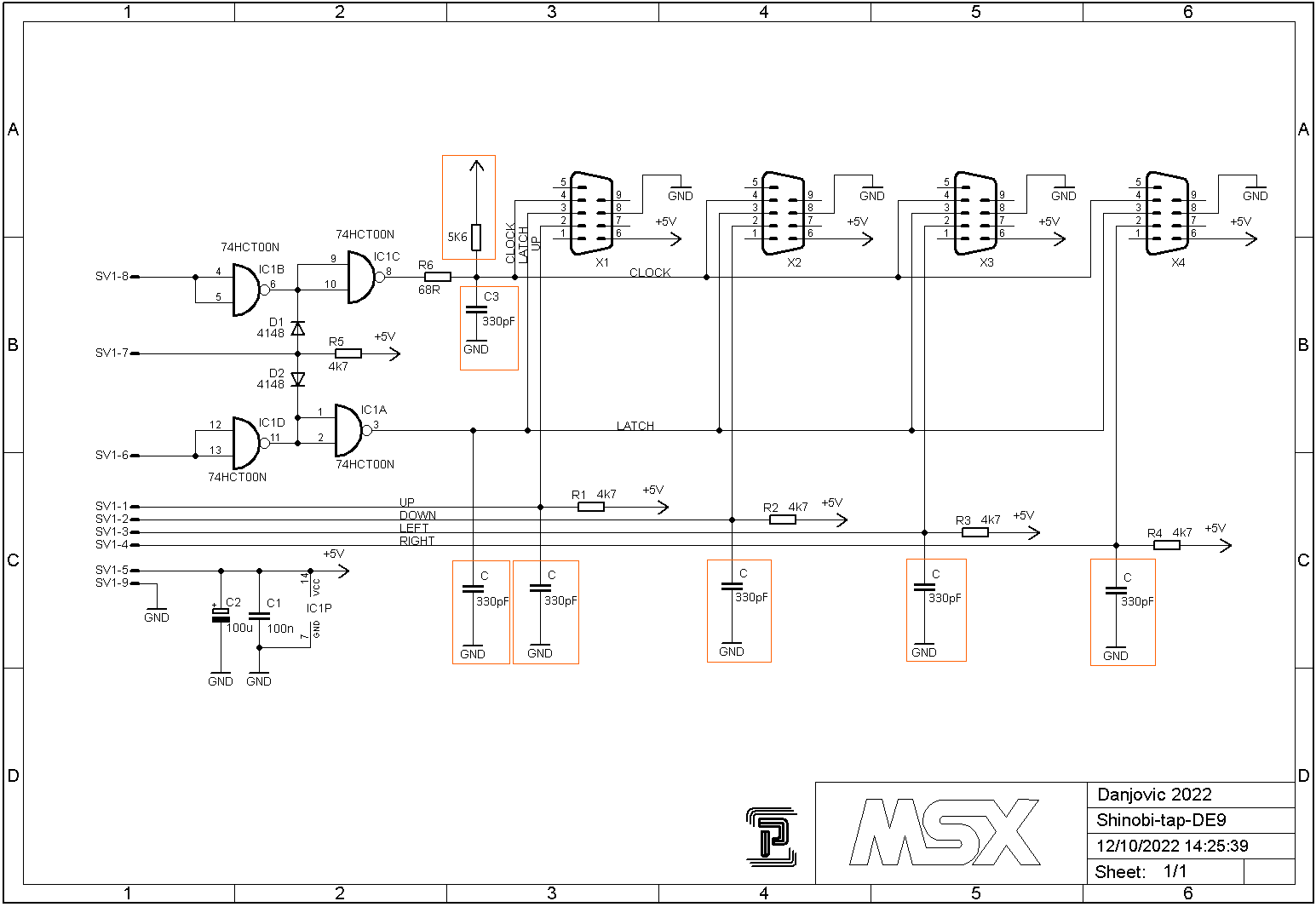

je vais faire le schéma avec les modifs

t'as de la chance les 330pf smd j'en ai donc ca ok
par contre la 5k6 ???

et si je met la capa 10/16 sur le PCB c'est pas mieux y as rien entre le connecteur et le cable /manette donc !! a moins que tu craigne une chute de tension ??
