L'atelier FS-A1 alimenté... en USB

Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2216

Le 24/11/2022 à 14h21
Après avoir réussi à réparer tous les FS-A1 qui trainent chez moi, il était temps de penser à fabriquer des alimentations pour ceux n'en disposant pas.
Alors Philipe avait bien créé un thread ici pour refaire une alim à neuf, mais non seulement ça coûte un peu cher de faire tout ça, mais en plus, il devient quasiment impossible de trouver des connecteurs d'alim.

Il y a quelques semaines, je voyais passer sur les réseaux sociaux, un "hack" permettant d'alimenter un FS-A1 avec un simple câble USB.
Cette modification, largement détaillée ici, a été réalisée par Daniel Padilla, bien connu de la communauté.

Je décidais alors d'essayer.

Je me suis procuré des connecteurs USB-B, et des convertisseurs 5V->12v (PDM2-S5-D12-S pour ma part)

Après une matinée de bidouille, et un peu de résine sur les doigts : Je confirme que ça fonctionne très bien !

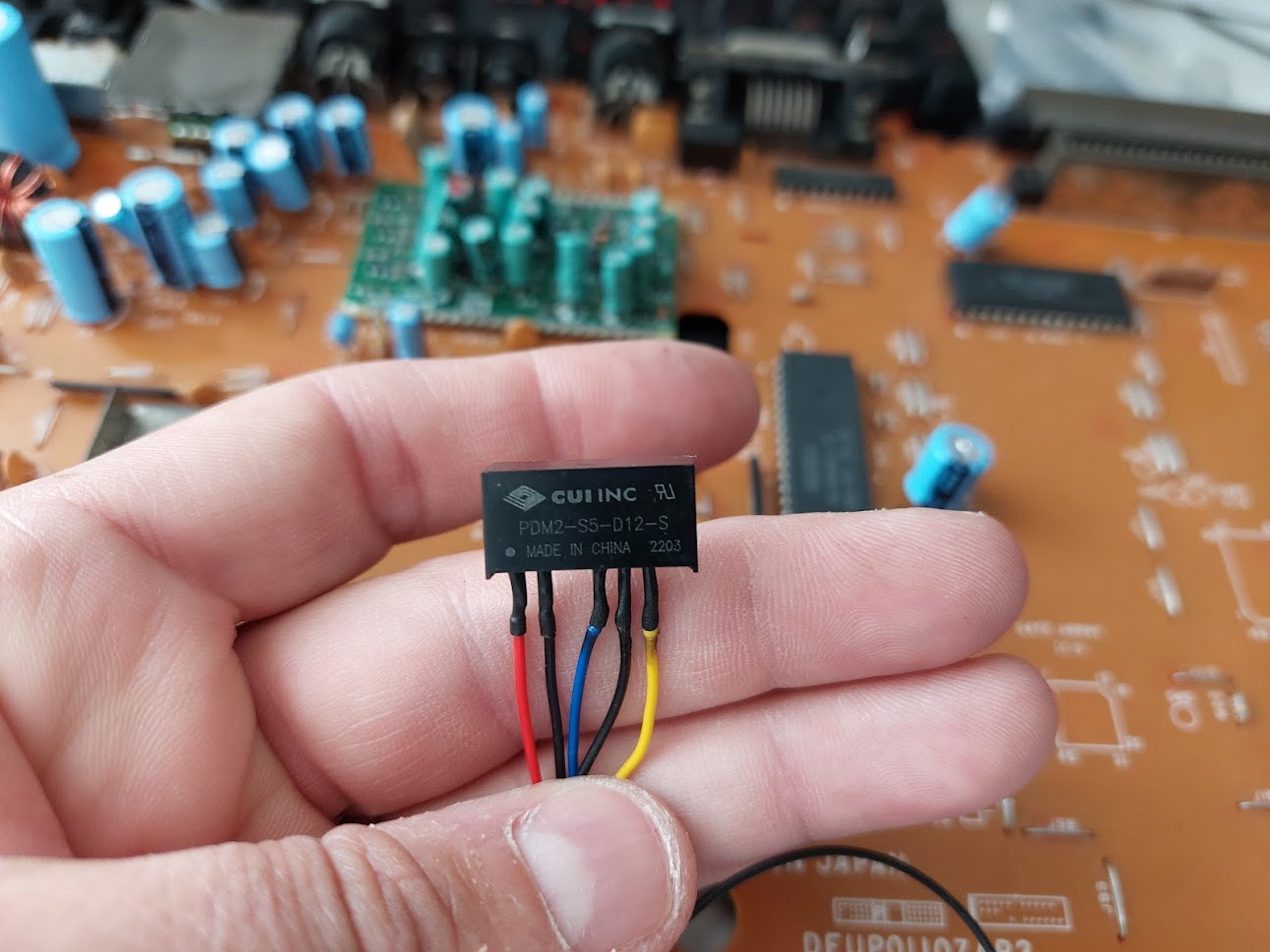

20221124_101426

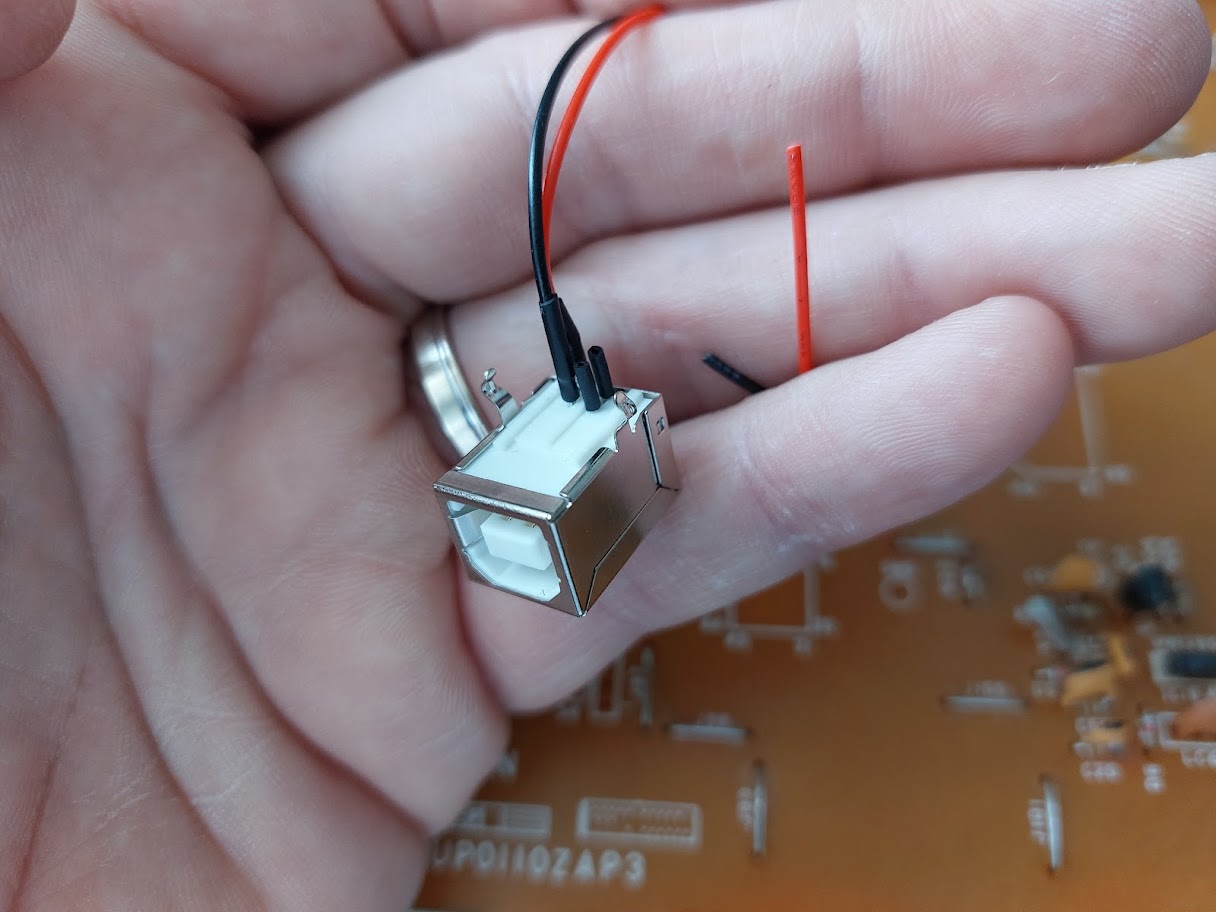

20221124_103658

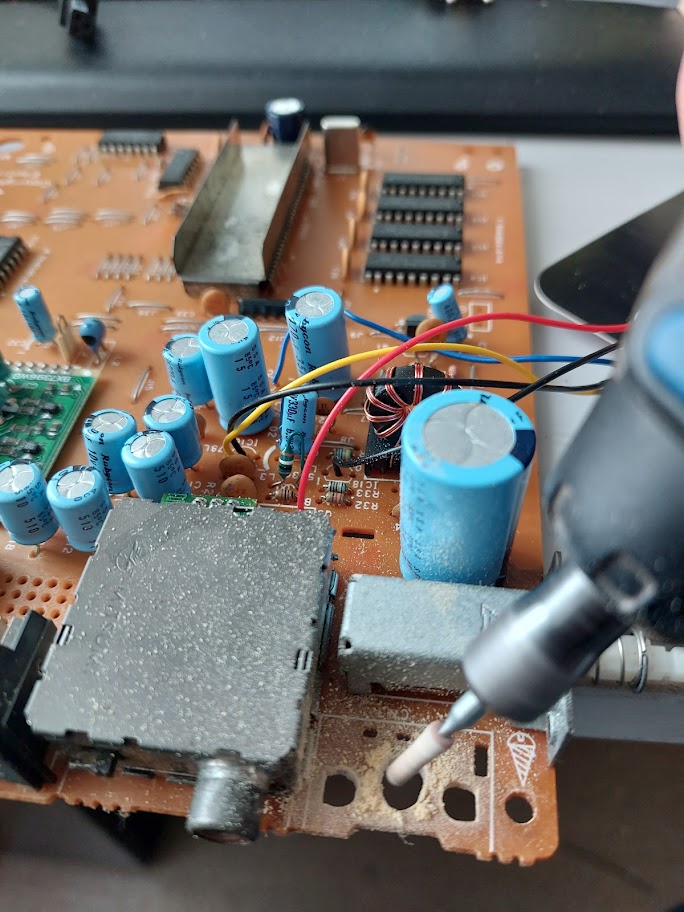

20221124_120029

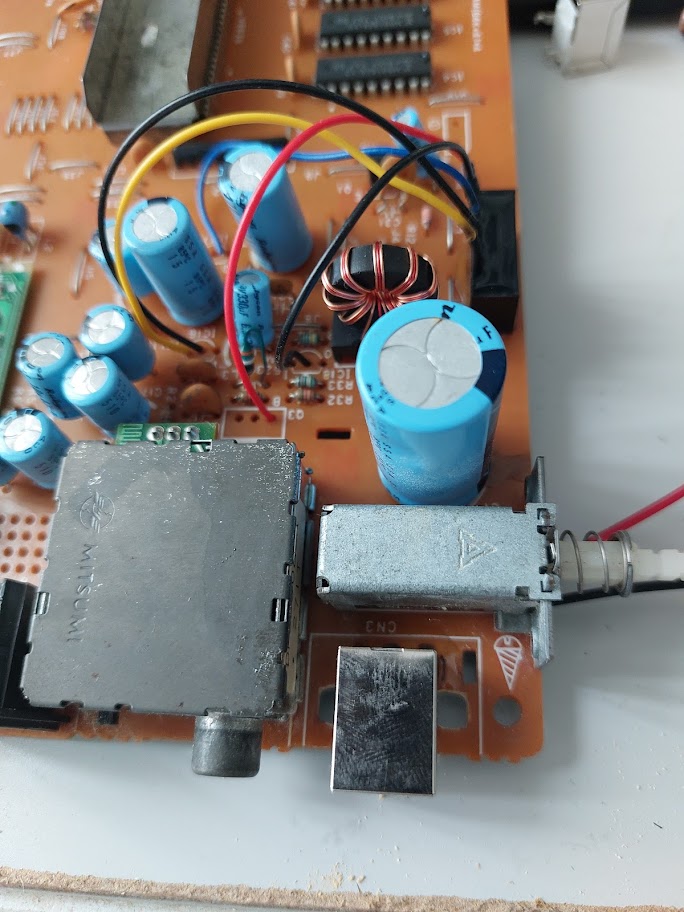

20221124_121759

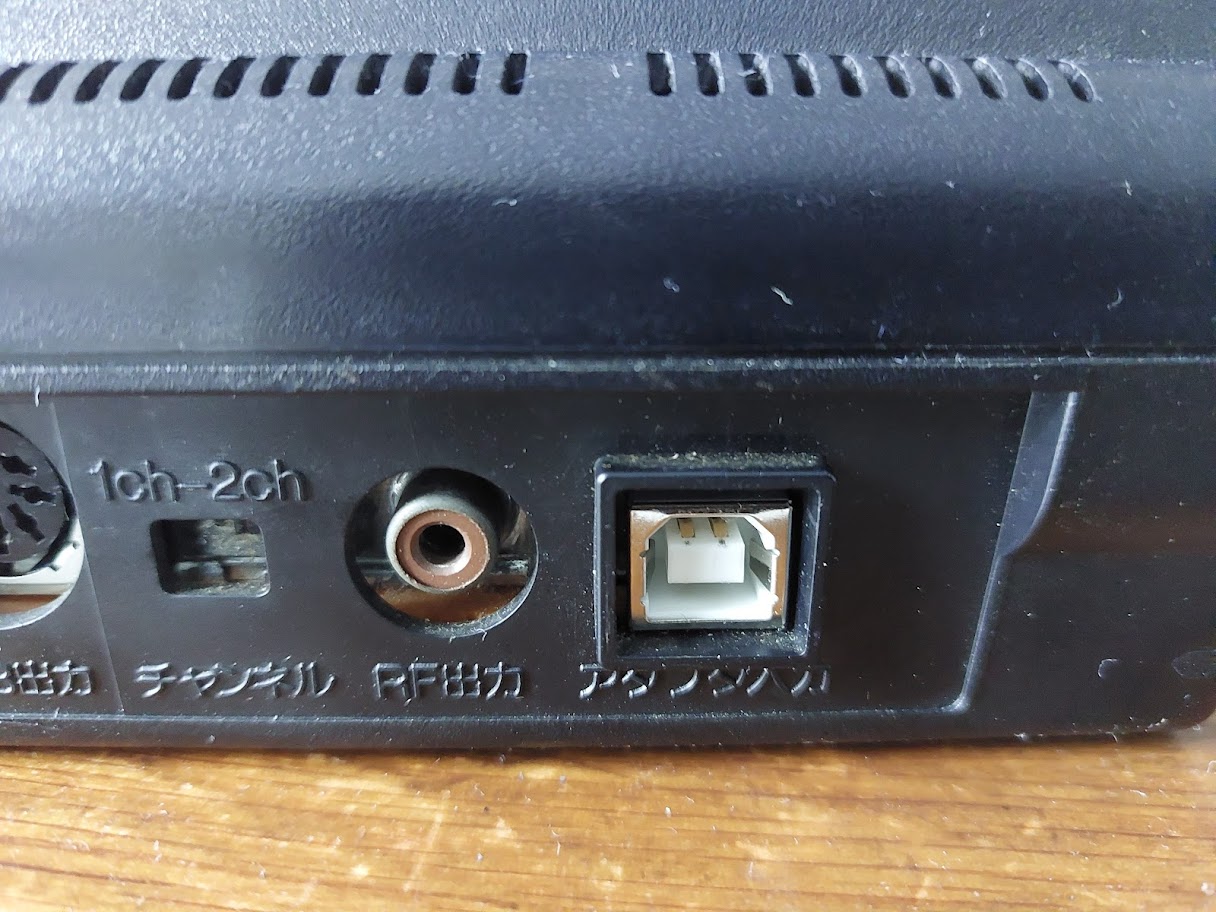

20221124_125306

Niveau puissance, en branchant le câble USB sur une vulgaire prise qui traine sur le bureau : ça marche avec une cartouche de jeux, mais ça ne passe pas avec une Carnivore2.
Avec un chargeur de tel au bout du câble (33W), ça passe nickel.

Daniel Padilla recommande une alim de 1A minimum.

Une belle bidouille "propre" pour faire revivre les FS-A1 sans alim.


Clé de sol

Site web
Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3287

Le 24/11/2022 à 14h26
Incroyable :|

aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 2680

Le 24/11/2022 à 14h57
Waoh, c'est génial ! :|


On est toujours ignorant avant de savoir.
Github
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 24/11/2022 à 17h32
super mais comment j'ai pu louper ça sur MRC quand c'est sorti



:noel
Site web
Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2216

Le 24/11/2022 à 17h41
Petite vidéo du test :



Clé de sol

Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 24/11/2022 à 18h14
La première chose qui me vient à l'esprit c'est.... Sur batterie :tea



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Mister JBAM Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 28/09/2021 à 09h58

Messages: 230

Le 24/11/2022 à 21h08
enorme , nous allons tous vouloir des msx sur batterie maintenant .
Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 25/11/2022 à 00h28
Ah mais y a encore mieux que ça :D :siffle

Si tu mets une antenne sur la sortie antenne de l'ordi ... et que tu règle ta TV sur le canal hertzien qui va bien, t'est complètement autonome question cable :p

Biensure c'est du très courte portée mais rien n'empêche de mettre un ampli :tea Edité par TurboSEB Le 25/11/2022 à 00h29



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 25/11/2022 à 08h02
tv de camping car en 12v couplée a un MSX alimenté en 12v 5v a partir d'une batterie

voila une solution mais il faudra bien la recharger cette batterie

donc panneau solaire ou éolienne a vous de choisir ?

après il y a le groupe électrogène mais faut pas espérer entendre le son du haut parleur :lol


:noel
Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 25/11/2022 à 12h09
Voyons Jipe, pour une trentaine de W maximum, Madame qui pédale sur un vélo couplé à une génératrice à courant continue, ça fera très bien l'affaire :D



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3287

Le 25/11/2022 à 15h34
Question bête.. Ca pourrait marcher avec de l'USB C ?

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 25/11/2022 à 16h51
Mécaniques Oui vue que c'est uniquement le format de la prise qui change :tea
La seul chose étant que c'est paradoxalement plus petit, plus fragile comme format de prise pour une alimentation et de plus comme le usb c se branche à l'endroit où a l'envers, je ne sais pas trop comment ça se passe pour la polarité des tentions ?



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2216

Le 25/11/2022 à 19h25
Franck :
Question bête.. Ca pourrait marcher avec de l'USB C ?


Oui, mais le connecteur USB-C est vraiment petit et l'idée c'était d'avoir un truc qui entre à peu près de la même façon dans le logement de la coque que le connecteur original.


Clé de sol

Site web
Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3287

Le 25/11/2022 à 20h48
Ahhhh ok je comprends mieux..

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

Le 26/11/2022 à 09h04
C'est cool cette affaire. ^^
