Salut les coupaings,
Lors de ma dernière convention (PGR 2022), mon Turbo-R ST n'a jamais voulu démarrer...
On l'a ouvert avec Jipe et il est reparti... Genre le truc est devenu sensible.
Un coup ça part, un coup non.
Bon, ok, il a été pas mal modifié... Je cherche la merde aussi vous allez me dire :
- Alim 230v interne
- Upgrade mémoire 1024k par Jipe
- Floppy PC
- Clavier WX
Je compte lui faire déjà un bon capkit, mais ça pourrait ne pas suffire.
J'en appel à votre aide...
1- @Jipe, aurais-tu les schémas du ST que je contrôle toutes les tensions sur la carte mère ?
2- Concernant l'alim 230v, Jipe me faisait remarquer que l'alim était un peu faiblarde (transfo 15v/15v 8VA)
3- @BastionRebel, tu as encore des petites PCB pour Panasonic 2+/turboR ?
Tu mets quoi toi sur tes alim ?
Merci les amis !
Lors de ma dernière convention (PGR 2022), mon Turbo-R ST n'a jamais voulu démarrer...
On l'a ouvert avec Jipe et il est reparti... Genre le truc est devenu sensible.
Un coup ça part, un coup non.
Bon, ok, il a été pas mal modifié... Je cherche la merde aussi vous allez me dire :
- Alim 230v interne
- Upgrade mémoire 1024k par Jipe
- Floppy PC
- Clavier WX
Je compte lui faire déjà un bon capkit, mais ça pourrait ne pas suffire.
J'en appel à votre aide...
1- @Jipe, aurais-tu les schémas du ST que je contrôle toutes les tensions sur la carte mère ?
2- Concernant l'alim 230v, Jipe me faisait remarquer que l'alim était un peu faiblarde (transfo 15v/15v 8VA)
3- @BastionRebel, tu as encore des petites PCB pour Panasonic 2+/turboR ?
Tu mets quoi toi sur tes alim ?
Merci les amis !
as tu encore le transfo d'origine ? moi je commencerais par la
après est-ce qu'il démarre a chaque fois avec le lecteur de disquette débranché ?
un lecteur tire sur l'alim au démarrage
sous le ST c'est marqué 21W donc 8VA ça me semble léger
essaye avec une cartouche de jeu qui démarre au joystick
pour le recap je n'y crois pas trop
e schéma se trouve ici mais n'est pas top
https://download.file-hunter.com/Technical/Hans%20Otten/panasonicturborstsm.pdf
essaye de voir sous le scotch bleu si la plaque n'a pas souffert car il y avait eu quelques loupés a la gravure au perchlorure
enlève trés délicatement pour ne pas casser de fils
après est-ce qu'il démarre a chaque fois avec le lecteur de disquette débranché ?
un lecteur tire sur l'alim au démarrage
sous le ST c'est marqué 21W donc 8VA ça me semble léger
essaye avec une cartouche de jeu qui démarre au joystick
pour le recap je n'y crois pas trop
e schéma se trouve ici mais n'est pas top
https://download.file-hunter.com/Technical/Hans%20Otten/panasonicturborstsm.pdf
essaye de voir sous le scotch bleu si la plaque n'a pas souffert car il y avait eu quelques loupés a la gravure au perchlorure
enlève trés délicatement pour ne pas casser de fils
@sebbug oui j'ai de nouveau PCB pour TR que j'ai refait y as pas longtemps !! je t'en met un de coté !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
dans la doc page 12 il y a les tensions de l'alim le schéma de l'alim est page 22
+ 5V Q1 ( collecteur du Transistor 2SA1598 ) +5V plus ou moins 0,25V
+ 12V IC11( régulateur DAC24M12HF ) IN +21V OUT +12V plus ou moins 1,2V
- 12V IC13 ( régulateur AN7912T ) IN -22V OUT -12V plus ou moins 1,2V
pour info je n'ai jamais essayé de faire tourner un turbo R uniquement avec le 5V
je peux te reprendre les tensions de sortie d'un transfo d'origine mais je n'ai pas d'alim 100V juste une 114V
+ 5V Q1 ( collecteur du Transistor 2SA1598 ) +5V plus ou moins 0,25V
+ 12V IC11( régulateur DAC24M12HF ) IN +21V OUT +12V plus ou moins 1,2V
- 12V IC13 ( régulateur AN7912T ) IN -22V OUT -12V plus ou moins 1,2V
pour info je n'ai jamais essayé de faire tourner un turbo R uniquement avec le 5V
je peux te reprendre les tensions de sortie d'un transfo d'origine mais je n'ai pas d'alim 100V juste une 114V
tiens y as le post quand j'ai modifier le mien
https://msxvillage.fr/forum/topic-2474+modification-turbo-r-fs-a1st.php

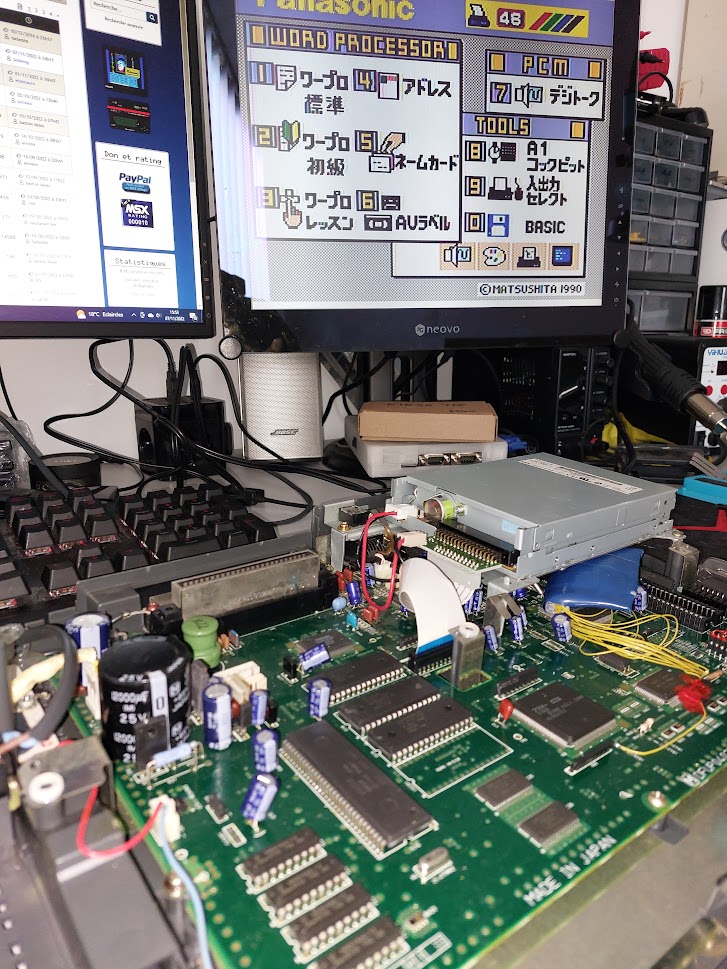

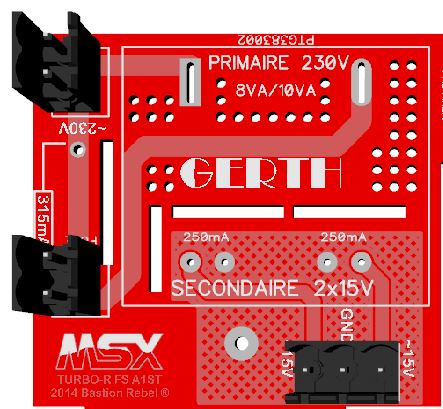

et le nouveau PCB peux acceuillir un 10VA
https://www.conrad.fr/fr/p/gerth-pt483002-transformateur-pour-circuits-imprimes-1-x-230-v-2-x-15-v-ac-10-va-333-ma-1092952.html
Edité par Bastion Rebel Le 07/11/2022 à 17h03
https://msxvillage.fr/forum/topic-2474+modification-turbo-r-fs-a1st.php
et le nouveau PCB peux acceuillir un 10VA
https://www.conrad.fr/fr/p/gerth-pt483002-transformateur-pour-circuits-imprimes-1-x-230-v-2-x-15-v-ac-10-va-333-ma-1092952.html
Edité par Bastion Rebel Le 07/11/2022 à 17h03
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Merci pour vos réponses trop rapides !!!
L'alim d'origine était raide, c'est pour ça que je l'ai passé en 230v d'emblée à l'époque (je l'ai acheté "junk" pas cher car il démarrait pas)
J'ai testé tout à l'heure Nemesis2 avec un pad, ça marche bien les fois où il démarre.
@BastionRebel, argh super je te prends ça !!!
Je vais me refaire de toutes façons une alim plus puissante.
10VA ? On est bien niveau patate ? Même avec un slot expander bien garni ?
(en même temps, un slot expander, ça s'alimente aussi en externe...)
L'alim d'origine était raide, c'est pour ça que je l'ai passé en 230v d'emblée à l'époque (je l'ai acheté "junk" pas cher car il démarrait pas)
J'ai testé tout à l'heure Nemesis2 avec un pad, ça marche bien les fois où il démarre.
@BastionRebel, argh super je te prends ça !!!
Je vais me refaire de toutes façons une alim plus puissante.
10VA ? On est bien niveau patate ? Même avec un slot expander bien garni ?
(en même temps, un slot expander, ça s'alimente aussi en externe...)
dans la semaine je recois ma commande de PCB chinois !!! j'ai un petit montage simpa que je te met dans le colis j'espere avant vendredi !!!
tu veux les borniers 2 et 3 plots et le support fusible souder ou en vrac ???
ca donne ca mais avec support fusible long 5x20 !!
tu aura peut etre le trou de masse a agrandir
tu veux les borniers 2 et 3 plots et le support fusible souder ou en vrac ???
ca donne ca mais avec support fusible long 5x20 !!
tu aura peut etre le trou de masse a agrandir
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
10VA c'est vraiment trop léger
entrer 21W dans la formule et 0.8 facteur de puissance cos phi d'un transformateur
https://www.rapidtables.org/fr/calc/electric/watt-to-va-calculator.html
on obtient 26,25VA
le transfo que j'ai dans mon GT vient de chez Conrad et c'est un 26VA 2X15V
pour info le GT est donné pour 22W
entrer 21W dans la formule et 0.8 facteur de puissance cos phi d'un transformateur
https://www.rapidtables.org/fr/calc/electric/watt-to-va-calculator.html
on obtient 26,25VA
le transfo que j'ai dans mon GT vient de chez Conrad et c'est un 26VA 2X15V
pour info le GT est donné pour 22W
j'ai trouvé ce transfo le problème c'est que maintenant ils sont moulés et pas sur que ça rentre direct dans le ST sans modif de la coque
https://www.conrad.fr/fr/p/weiss-elektrotechnik-85-409-transformateur-pour-circuits-imprimes-1-x-230-v-2-x-15-v-ac-25-va-833-ma-504672.html#productTechData
dimensions du transfo d'origine du ST
Longueur 59 mm
Longueur avec pattes 81 mm
Entraxe 70 mm
Largeur 59 mm
Hauteur 51mm
https://www.conrad.fr/fr/p/weiss-elektrotechnik-85-409-transformateur-pour-circuits-imprimes-1-x-230-v-2-x-15-v-ac-25-va-833-ma-504672.html#productTechData
dimensions du transfo d'origine du ST
Longueur 59 mm
Longueur avec pattes 81 mm
Entraxe 70 mm
Largeur 59 mm
Hauteur 51mm
faut mesurer quand même il y a un peu de rab je pense : déja la tête des vis
j'ai fait des mesures avec le transfo d'origine pour 112V en entrée j'ai eu 16,75V en sortie ce qui donne 14.95v pour 100V
j'ai fait des mesures avec le transfo d'origine pour 112V en entrée j'ai eu 16,75V en sortie ce qui donne 14.95v pour 100V
voila les résultats de mesures sur l'alim d'un turbo R faite avec un transfo d'origine que je ressorti pour l'occasion
tension appliquée en entrée du transfo d'origine 112 Volts
carte seule 100 mA -> 11,2 Watt
avec le lecteur de disquette monte a 115 mA quand le moteur tourne -> 12,88 Watt
avec une CF mais sans le lecteur de disquette 110 mA -> 12,32 Watt
avec le lecteur + une CF insérée dans le slot 1 au max 125 mA -> 14 Watt
donc avec un 10 VA le transfo va marcher au max de ses caractéristiques et il va certainement chauffer un peu
après si tu tiens compte des 10% d'alim en trop que j'ai en entrée ça va suffire pour faire marcher le turbo R mais il faudra éviter de mettre des extensions supplémentaires
tension appliquée en entrée du transfo d'origine 112 Volts
carte seule 100 mA -> 11,2 Watt
avec le lecteur de disquette monte a 115 mA quand le moteur tourne -> 12,88 Watt
avec une CF mais sans le lecteur de disquette 110 mA -> 12,32 Watt
avec le lecteur + une CF insérée dans le slot 1 au max 125 mA -> 14 Watt
donc avec un 10 VA le transfo va marcher au max de ses caractéristiques et il va certainement chauffer un peu
après si tu tiens compte des 10% d'alim en trop que j'ai en entrée ça va suffire pour faire marcher le turbo R mais il faudra éviter de mettre des extensions supplémentaires
