L'atelier MODIFICATION TURBO-R FS A1ST Modif TURBO-R Alim et RAM
Bonjour a tous
ayant fait l'acquisition récemment d'un MSX TURBO-R FS A1ST avec FDD qui marche !! (bizarre le FDD avec alim sur la nappe
)
1/ ALIM 220V
je compte modifier l'alim du TURBO-R actuelle en 110V et la passer en +-230V , donc en regardant les docs et autres photos , calcul , je pense m'orienter vers un :
Transfo type "EI" 2x12V 10VA de chez selectronic , a première vu je n'ai besoin que de 5.05VA mais bon vu le différence je passe a 10VA
(Question je tente le 10VA ou les composants régulant la tension risque de me lâcher vu qu'il sont calculer pour 5VA , ou je joue la carte du sur avec un transfo 5VA)
quelqu'un as t il déjà fait la modif équivalente ou y as une autre façon (j'ai un transfo 220/110V pour le faire tourner)
2/ RAM 512ko
dans un deuxieme temps je compte passer la ram a 512ko j'ai vu le tuto chez ERICB59 ca devrait être réalisable !!
2 DRAMs + supports et quelque CMS (condo et resistance)
voila photos prochainement

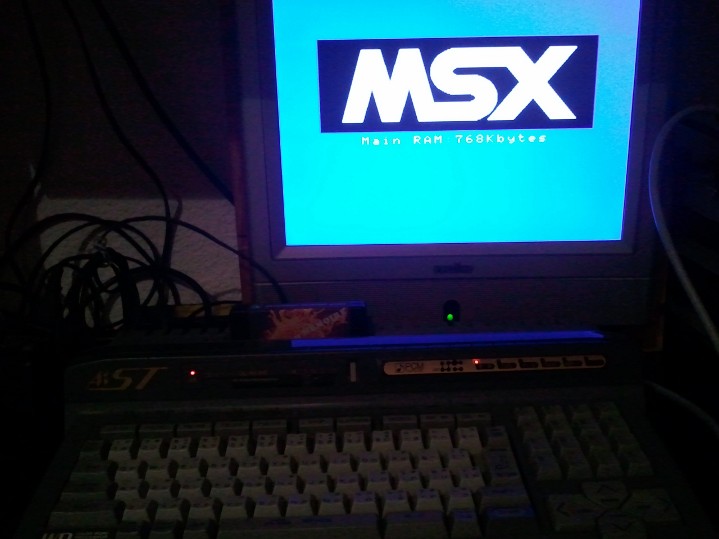

une photo du TURBO-R avec la cartouche HOMER 512ko
ayant fait l'acquisition récemment d'un MSX TURBO-R FS A1ST avec FDD qui marche !! (bizarre le FDD avec alim sur la nappe
)1/ ALIM 220V
je compte modifier l'alim du TURBO-R actuelle en 110V et la passer en +-230V , donc en regardant les docs et autres photos , calcul , je pense m'orienter vers un :
Transfo type "EI" 2x12V 10VA de chez selectronic , a première vu je n'ai besoin que de 5.05VA mais bon vu le différence je passe a 10VA
(Question je tente le 10VA ou les composants régulant la tension risque de me lâcher vu qu'il sont calculer pour 5VA , ou je joue la carte du sur avec un transfo 5VA)
quelqu'un as t il déjà fait la modif équivalente ou y as une autre façon (j'ai un transfo 220/110V pour le faire tourner)
2/ RAM 512ko
dans un deuxieme temps je compte passer la ram a 512ko j'ai vu le tuto chez ERICB59 ca devrait être réalisable !!
2 DRAMs + supports et quelque CMS (condo et resistance)
voila photos prochainement
une photo du TURBO-R avec la cartouche HOMER 512ko
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bastion Rebel :
Transfo type "EI" 2x12V 10VA de chez selectronic , a première vu je n'ai besoin que de 5.05VA mais bon vu le différence je passe a 10VA
(Question je tente le 10VA ou les composants régulant la tension risque de me lâcher vu qu'il sont calculer pour 5VA , ou je joue la carte du sur avec un transfo 5VA)
(Question je tente le 10VA ou les composants régulant la tension risque de me lâcher vu qu'il sont calculer pour 5VA , ou je joue la carte du sur avec un transfo 5VA)
Il n'y a pas de raison pour que les composants régulant les tensions lâchent si les tensions de sortie sont les mêmes. Quand il y a écrit 5VA sur un transfo, ça veut dire qu'il peut alimenter un circuit correctement jusqu'à 5VA pendant la durée de vie prévue par le constructeur. Au delà, la durée de vie et le bon fonctionnement du transfo n'est pas garantie.
Bref, si tu prends celui de 10VA le transfo pourra supporter le double comme charge mais le Turbo R ne consommera pas plus. Si le 10VA rentre dans le Turbo R et que le prix ne change pas vraiment, ne t'en prive pas! Quoique faut voir aussi le poids. Edité par GDX Le 11/09/2014 à 10h43
J'ai modifié le mien avec un transfo de chez Conrad =>>: http://www.msxvillage.fr/forum/topic.php?id=1927#m43425
Kris - Old CPU addict
Au delà du poids c'est l'encombrement et l'entraxe des fixations du transformateur qui doivent te préoccuper
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Citation :
12V AC est insuffisant pour faire du 12V DC.
ah !! j'avais un doute !!!
@kris quel type de transfo as tu pris ?? 2x12 ou 2x15 ou plus ???
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
J'ai pris un 2*12V - 36VA ce qui est largement suffisant pour un A1ST , idem pour un GT.
C'est le model là: http://www.conrad.fr/ce/fr/product/514764/Transformateur-universel-elma-TT-IZ-59?queryFromSuggest=true
Il fait aussi 2*15V si tu preferes mais l'original Japonais sort du 12V alors autant respecter les tensions.
Bonne bidouille
Edité par Kris Le 11/09/2014 à 14h41
C'est le model là: http://www.conrad.fr/ce/fr/product/514764/Transformateur-universel-elma-TT-IZ-59?queryFromSuggest=true
Il fait aussi 2*15V si tu preferes mais l'original Japonais sort du 12V alors autant respecter les tensions.
Bonne bidouille
Edité par Kris Le 11/09/2014 à 14h41
Kris - Old CPU addict
À mon avis, c'est 12V & 15V. Tu peux vérifier en messurant la tension du transfo d'origine ! C'est facile puisqu'il est relié à un connecteur.
Tu débranches ce connecteur, tu branches le MSX et, avec un voltmetre réglé sur 20V AC, tu mesures aux bornes du connecteur (sans toucher au transfo bien entendu.
).
A vide, ça indiquera des valeurs plus hautes de quelques volts que les valeurs indiquées par le constucteur. Edité par GDX Le 11/09/2014 à 14h59
Tu débranches ce connecteur, tu branches le MSX et, avec un voltmetre réglé sur 20V AC, tu mesures aux bornes du connecteur (sans toucher au transfo bien entendu.
). A vide, ça indiquera des valeurs plus hautes de quelques volts que les valeurs indiquées par le constucteur. Edité par GDX Le 11/09/2014 à 14h59
sur mes turbo-r j'ai depuis des années des tranfos 2x15v et ils se portent bien au quotidien
il faut faire attention dans les mesures
1° être sur d'avoir un transfo 220v -> 100V et non pas un 110v qui peut aller jusqu'a 127v suivant le modéle
2° attention au mesures en charge et a vide car elles ne sont pas indentiques
il faut faire attention dans les mesures
1° être sur d'avoir un transfo 220v -> 100V et non pas un 110v qui peut aller jusqu'a 127v suivant le modéle
2° attention au mesures en charge et a vide car elles ne sont pas indentiques
Pour info 12V AC après pont de diode ça donne 12*1,4142=16,9V DC
1,4142 c'est la racine carré de deux.
Et le 12V AC indiqué sur le transformateur c'est la tension en charge, à vide c'est certainement plus vers 15V.
1,4142 c'est la racine carré de deux.
Et le 12V AC indiqué sur le transformateur c'est la tension en charge, à vide c'est certainement plus vers 15V.
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
J'ai vu sur les manuels techniques, la référence du transfo MSX 2+ A1-WSX et Turbo R est la même (DDT5L6J01Z).
D'après le post suivant, c'est 100V en entrée et en sortie 2 x 13V ainsi que 18V.
http://www.msxvillage.fr/forum/topic.php?id=971
Seul 2 tensions sont utilisées dans le Turbo R. Malgré la couleur des câbles, je pense que c'est le 13V et le 18V.
A défaut, le mieux c'est de pendre le transfo indiqué pas Kris et d'utiliser le 12 et 15V en sortie. Reste à déterminer les broches. Edité par GDX Le 12/09/2014 à 08h13
D'après le post suivant, c'est 100V en entrée et en sortie 2 x 13V ainsi que 18V.
http://www.msxvillage.fr/forum/topic.php?id=971
Seul 2 tensions sont utilisées dans le Turbo R. Malgré la couleur des câbles, je pense que c'est le 13V et le 18V.
A défaut, le mieux c'est de pendre le transfo indiqué pas Kris et d'utiliser le 12 et 15V en sortie. Reste à déterminer les broches. Edité par GDX Le 12/09/2014 à 08h13
merci a tous
la puissance du TURBO-R étant de 21W sur 110V ca nous donne 0.19A (P=U*I)
donc pour une intensité équivalente en 230V il me faut : 230 x 0.19 = 43.7W
pour le transfo
(2x15V) x 0.19 = 5.7 VA arrondi supérieur a 10VA
donc
10VA / (2x15V) = 0.33A
donc
230V x 0.33A = 76.66W
je pense mettre un connecteur 220V type IEC320 (Connecteur a 3 broches 2P+T) et ajouter la terre ?? (pour les CMS) + fusible ?? et voir une FERITE ou tous en un ??? qu'en penser vous ??
la puissance du TURBO-R étant de 21W sur 110V ca nous donne 0.19A (P=U*I)
donc pour une intensité équivalente en 230V il me faut : 230 x 0.19 = 43.7W
pour le transfo
(2x15V) x 0.19 = 5.7 VA arrondi supérieur a 10VA
donc
10VA / (2x15V) = 0.33A
donc
230V x 0.33A = 76.66W
je pense mettre un connecteur 220V type IEC320 (Connecteur a 3 broches 2P+T) et ajouter la terre ?? (pour les CMS) + fusible ?? et voir une FERITE ou tous en un ??? qu'en penser vous ??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
donc apres mesure :
A vide : 18.6V sur les 2 fils jaune le blanc étant la masse
en charge : 18.2V
taille du transfo origine 60x60x60
il y as plusieurs transfo possible
- soit les surmoulés mais le gamme passe a 2x24V et 16VA !!! dimension 47x56x39
- soit standard 2x18V 10VA !!! dimension 40x48 et en 2x18V 16VA dim : 50x60
a voir suivant dispo !!
pour les rams j'ai des 60ns c'est pas trop peu !!!
A vide : 18.6V sur les 2 fils jaune le blanc étant la masse
en charge : 18.2V
taille du transfo origine 60x60x60
il y as plusieurs transfo possible
- soit les surmoulés mais le gamme passe a 2x24V et 16VA !!! dimension 47x56x39
- soit standard 2x18V 10VA !!! dimension 40x48 et en 2x18V 16VA dim : 50x60
a voir suivant dispo !!
pour les rams j'ai des 60ns c'est pas trop peu !!!
