Donc, la source du post dont j'ai donné le lien a dû se tromper. Le transfo original doit avoir en sortie 13V et 2 x 18V finalement.
Et le Turbo R utiliserait que les 2 x 18V d'où la même couleur (jaune) pour les 2 câbles.

Kris

Villageois

Rang

Inscrit le : 08/07/2013 à 23h09

Messages: 366

Le 12/09/2014 à 10h50

Vais peut etre passer en 2*15V alors

Kris - Old CPU addict

GDX

Conseiller Municipal

Rang

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 12/09/2014 à 11h00

Je ne suis pas encore convaincu. Les schémas semblent conforter ce qui est dit dans l'autre poste. Je vérifierai sur mon Turbo R dès que possible...

Kris

Villageois

Rang

Inscrit le : 08/07/2013 à 23h09

Messages: 366

Le 12/09/2014 à 11h44

Idem, ce n'est pas les infos que j'avais trouvé à l' époque....j'attends aussi tes mesures

Dans tous les cas, mes ST comme le GT fonctionnent tous les 2 en 2*12V sans pb et avec 4 cartouches au Q (Expander de Fabf,CF ide, FM PAC...); Idem en 2*15V chez Jipé. Edité par Kris Le 12/09/2014 à 11h45

Kris - Old CPU addict

Bastion Rebel

Conseiller Municipal

Rang

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1900

Le 12/09/2014 à 13h02

il existerait plusieurs type d'alim ???

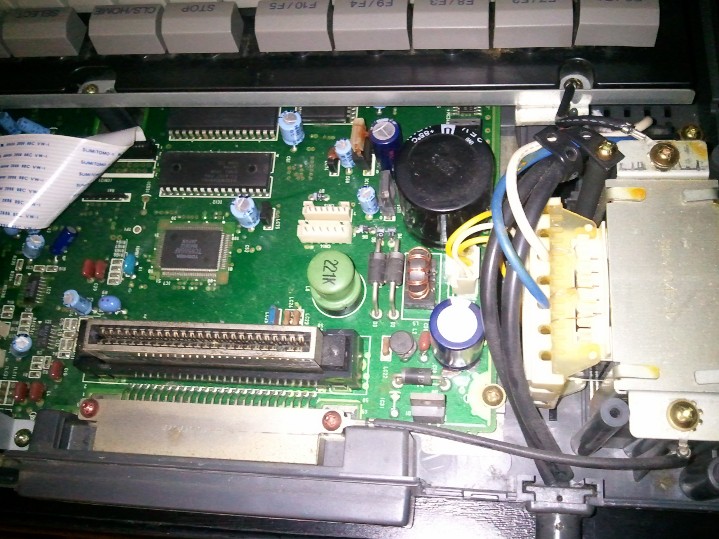

voici une photo de mon bloc transfo

TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

E-mail

SveN

Villageois

Rang

Groupe : compte ++

Inscrit le : 22/11/2011 à 21h14

Messages: 865

Le 12/09/2014 à 13h09

L'utilisateur "daniel683104" sur MRC importe/vends de nombreuses machines fonctionnant en 110V et propose souvent de les adapter au 220V.
J'imagine qu'il doit pouvoir répondre à quelques questions (transformateur à utiliser, modifications éventuelles à apporter ...)

Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

Bastion Rebel

Conseiller Municipal

Rang

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1900

Le 12/09/2014 à 13h14

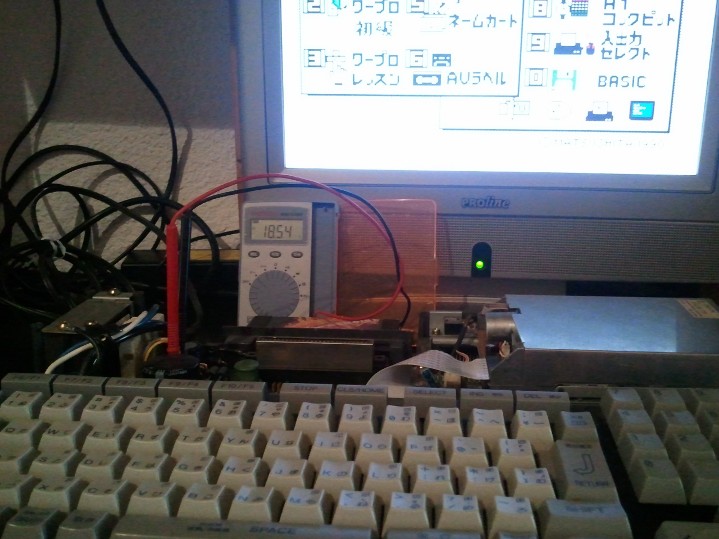

j'ai refait une photo

18.55V en charge sortie transfo , UC en marche !!!

TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

E-mail

GDX

Conseiller Municipal

Rang

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 12/09/2014 à 13h59

Tu as quelle tension à la sortie de ton transfo 220 -> 100V ?

Bastion Rebel

Conseiller Municipal

Rang

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1900

Le 12/09/2014 à 14h34

donc de ma prise EDF je passe par un convertisseur 220->110 puis le transfo du TURBO-R 110->2x18....

TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

E-mail

Bastion Rebel

Conseiller Municipal

Rang

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1900

Le 12/09/2014 à 14h44

sinon pour les transfo j'ai ces modelés pour les GROS CONSOMMATEUR !!!

Transfo 160kVA 20kV H61

Enveloppe Poste (H59)

Transfo 1000KVA 20kV H59

TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

E-mail

Kris

Villageois

Rang

Inscrit le : 08/07/2013 à 23h09

Messages: 366

Le 12/09/2014 à 15h00

@bastion rebel: le transfo d'origine reclame du 100V pas du 110V.
Meme si'il n'y a pas une grosse différence, ça doit influencer les tensions en sorties...

Kris - Old CPU addict

GDX

Conseiller Municipal

Rang

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 12/09/2014 à 15h00

Jipe :

1° être sur d'avoir un transfo 220v -> 100V et non pas un 110v qui peut aller jusqu'a 127v suivant le modéle

Bastion Rebel, je demande de vérifier car comme l'indique si bien Jipé, ça peut aller jusqu'à 127V (se qui change aussi les tensions à la sortie).

Je te rappelle que normalement ça devrait être du 100V.

Edité par GDX Le 12/09/2014 à 15h02

Bastion Rebel

Conseiller Municipal

Rang

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1900

Le 12/09/2014 à 16h53

Verif faite :

220 / 110 V du convertisseur en sortie du convertisseur a vide 119V

100V pour le TURBO-R

100 ou 110 V je pense que ca n'as pas beaucoup d'importance car le transfo du TURBO-R lui est un 100V

les 20% de plus devrait eux aussi ce retrouvez sur le secondaire donc

12V + 20% = 14.4V
15V + 20% = 18V

donc on pourrait considerer que le 2x15V serait la tension la plus proche de la realité !!

TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

E-mail

Kris

Villageois

Rang

Inscrit le : 08/07/2013 à 23h09

Messages: 366

Le 12/09/2014 à 20h24

Là c'est deja plus clair

Effectivement, le 15V semble le plus indiqué, Jipé avait mis dans le mille

Kris - Old CPU addict

z80

Villageois

Rang

Inscrit le : 17/05/2013 à 22h52

Messages: 987

Le 12/09/2014 à 21h41

C'est aussi dû au fait que nous ne sommes plus en 220 mais en 230 voir 240V depuis 1990 de mémoire...

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)

Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... $:\'($

GDX

Conseiller Municipal

Rang

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 13/09/2014 à 07h20

Je confirme, les tensions du transfo du MSX Turbo R.

Entrée 100V :

Sortie 2 x 15V :

Quant au MSX2+ FS-A1WSX, je pense que, malgré la référence qui semble la même et les couleurs des câbles, les tensions sont : 2 x 12V déphasés et 15V. (à vérifier bien sûr)
