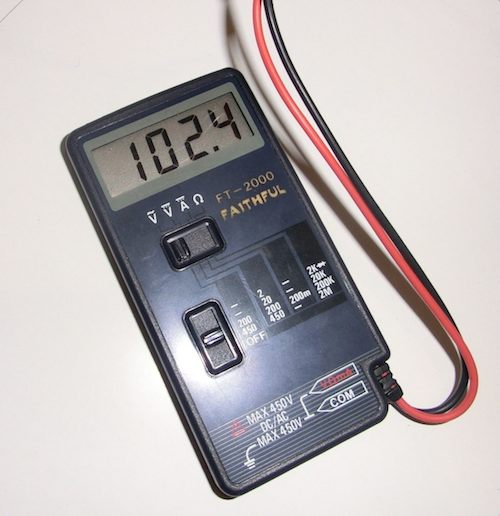

Je confirme, les tensions du transfo du MSX Turbo R.Entrée 100V :

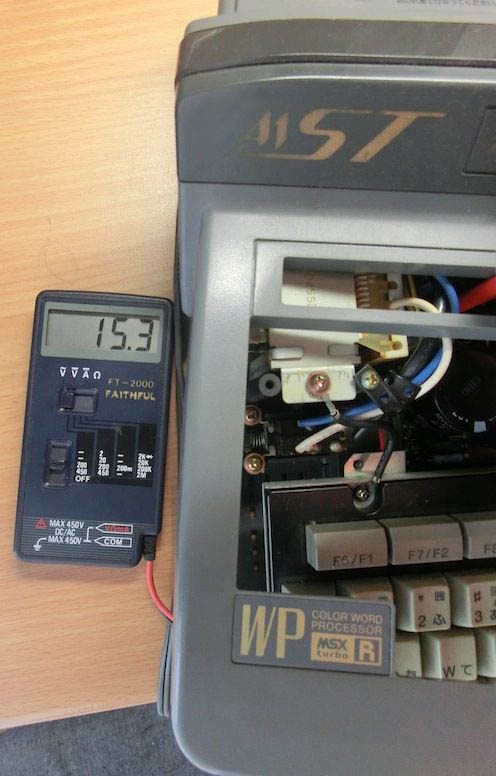

Sortie 2 x 15V :
Quant au MSX2+ FS-A1WSX, je pense que, malgré la référence qui semble la même et les couleurs des câbles, les tensions sont : 2 x 12V déphasés et 15V. (à vérifier bien sûr)
Bonjour
comme quoi les jeunes n'ont rien inventer (@jipe) mais nous confirmons tes dires
Donc pour conclure sur le transfo :
pour le Primaire :
pour 100V et 21W consommer on déduit une intensité de 0.21A
soit en 230V x 0.21= 48.3W
pour le Secondaire :
l'intensité reste de 0.21A
on a (2x15V) x 0.21A = 6.3VA
donc un TRANSFO 2x15V 10VA suffit largement
comme quoi les jeunes n'ont rien inventer (@jipe) mais nous confirmons tes dires
Donc pour conclure sur le transfo :
pour le Primaire :
pour 100V et 21W consommer on déduit une intensité de 0.21A
soit en 230V x 0.21= 48.3W
pour le Secondaire :
l'intensité reste de 0.21A
on a (2x15V) x 0.21A = 6.3VA
donc un TRANSFO 2x15V 10VA suffit largement
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bastion Rebel :
Bonjour
comme quoi les jeunes n'ont rien inventer (@jipe) mais nous confirmons tes dires
Donc pour conclure sur le transfo :
pour le Primaire :
pour 100V et 21W consommer on déduit une intensité de 0.21A
soit en 230V x 0.21= 48.3W
pour le Secondaire :
l'intensité reste de 0.21A
on a (2x15V) x 0.21A = 6.3VA
donc un TRANSFO 2x15V 10VA suffit largement
comme quoi les jeunes n'ont rien inventer (@jipe) mais nous confirmons tes dires
Donc pour conclure sur le transfo :
pour le Primaire :
pour 100V et 21W consommer on déduit une intensité de 0.21A
soit en 230V x 0.21= 48.3W
pour le Secondaire :
l'intensité reste de 0.21A
on a (2x15V) x 0.21A = 6.3VA
donc un TRANSFO 2x15V 10VA suffit largement
Au cos(phi) près tes calculs son vrai
donc tu devrais plus chercher un transfo 230V avec sortie 2x15V 6,3VA minimum.
Edité par
z80
Le 13/09/2014 à 19h50
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Je viens de regarder sur le GT, le transfo en 12V donne plutot du 13V et en 15V me donne du 17,9V...tout ça en charge.......Vais peut etre rien toucher en fait
Edité par
Kris
Le 14/09/2014 à 18h11
Edité par
Kris
Le 14/09/2014 à 18h11
Kris - Old CPU addict
Bonjour a tous

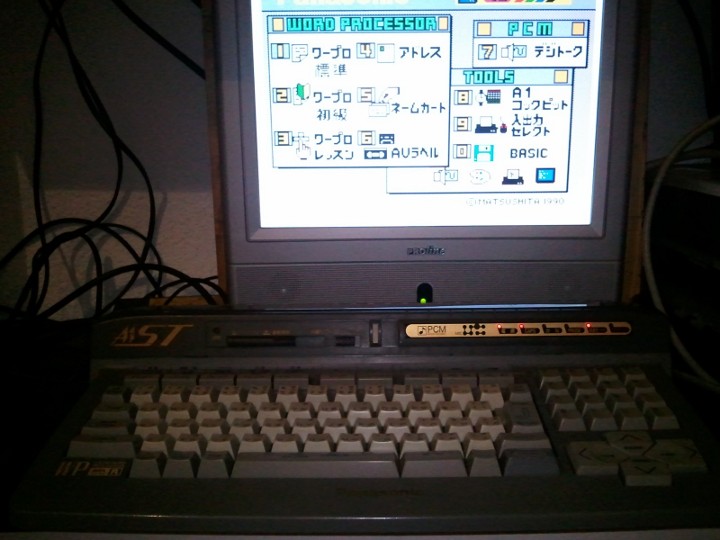

voici le final concernant l'Alim du Turbo-R
donc mon choix c'est porté sur un Transfo 230V 2x15V 8VA !! de chez CONRAD
j'en ai profité pour mettre des borniers sur le PRIMAIRE et le SECONDAIRE

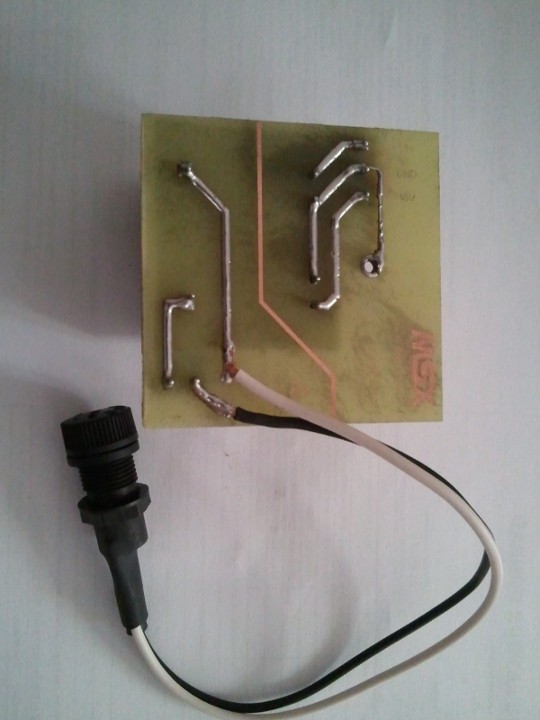

realisation du PCB

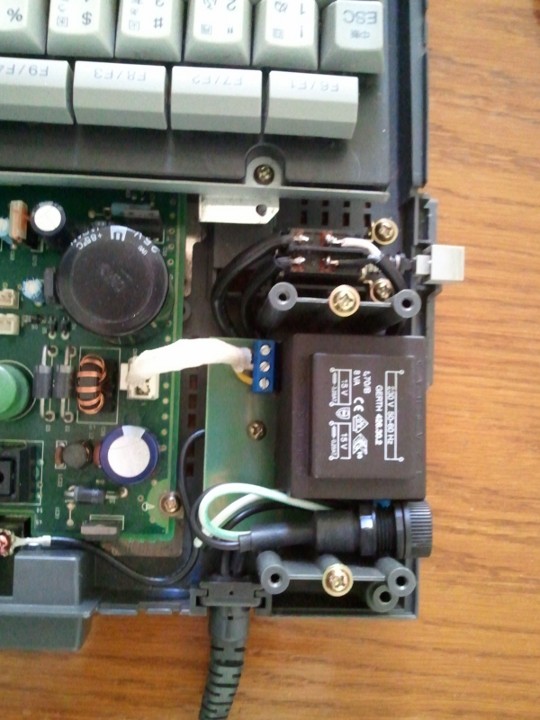

Montage du transfo et borniers sur PCB

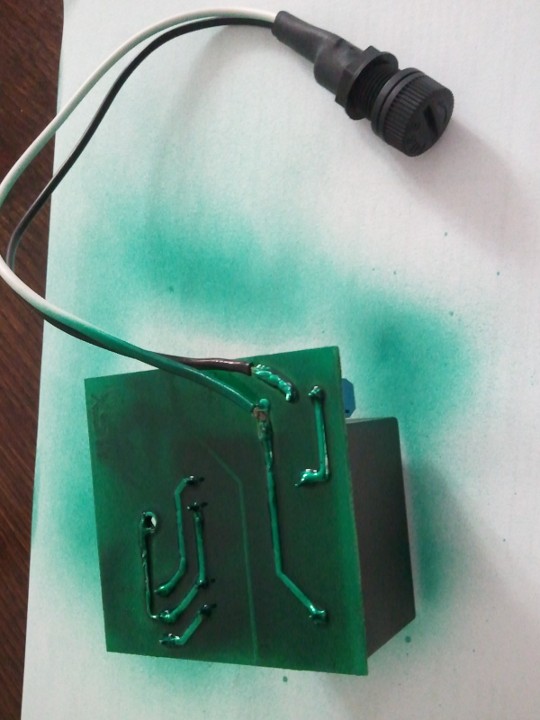

PCB coté soudure
Vernissage du PCB pour isolation

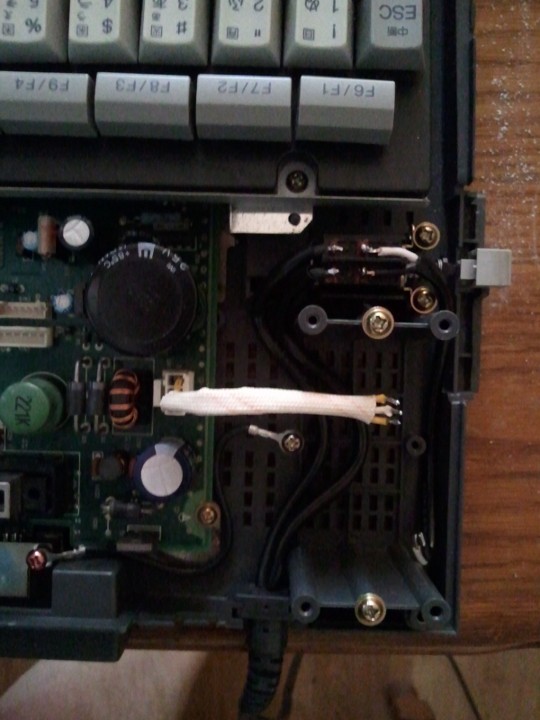

Mise en place des cables dans le Turbo-R
