Le 21/05/2022 à 17h09

Reprise du message précédent

Super

Corsica msx factory

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5284

Le 21/05/2022 à 17h14
si t'as besoin de 74LS670
j'en ai encore plein en stock :siffle


banniere-ericb59e
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1302

Le 21/05/2022 à 20h51
ericb59 :
si t'as besoin de 74LS670
j'en ai encore plein en stock :siffle


merci bon a savoir j'en ai encore mais ca part vite !!!


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 21/05/2022 à 21h59
pas sur que les 2 LEDS ça marche bien car je sais qu'il y a un sens préférentiel pour connecter une LED sur une sortie TTL ( je regarde demain )
il faut aussi une résistance en série avec la LED essaye avec 1K pour avoir moins de courant
tu peux cabler 8 et 9 ensemble sur la sortie RY/BY ça équivaut a une porte inverseuse :)


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1302

Le 22/05/2022 à 07h15
Jipe :
pas sur que les 2 LEDS ça marche bien car je sais qu'il y a un sens préférentiel pour connecter une LED sur une sortie TTL ( je regarde demain )
il faut aussi une résistance en série avec la LED essaye avec 1K pour avoir moins de courant
tu peux cabler 8 et 9 ensemble sur la sortie RY/BY ça équivaut a une porte inverseuse :)


j'ai une question POURQUOI j'amplifie le signal pour le reduire apres !!! autant mettre la (les) led direct sur le signal sans resistance ?? :hum :hum :hum

apres pour le ls02 on peut aussi , les 2 solutions font la meme chose donc le resultat est inversé Busy <=> Ready ... :top :top


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 22/05/2022 à 07h28
sauf si c'est une led prévue pour être alimentée directement en 5V (ça existe ) il faut une résistance de limitation pour ne pas dépasser le courant de la LED sinon elle crame

https://www.digikey.fr/fr/blog/atm-how-to-select-a-resistor-for-an-led


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1302

Le 22/05/2022 à 07h31
je regarde aussi la AM29F160 quelques remarques :

y as 20 signaux A0-A19 !! comme la F080 !!

1 signal #byte/word pour les datas en 8 ou 16 bits donc si je met a "0" GND je suis en 8bits
1 signal #WP pour protection ecriture .. NC



TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1302

Le 22/05/2022 à 07h36
Bastion Rebel :
je regarde aussi la AM29F160 quelques remarques :

y as 20 signaux A0-A19 !! comme la F080 !!

je crois avoir trouver la f080 commute les bank de A16 a A19 tandis que la F160 de A12 a A19
donc il faudrait modifier le mapper et commencer avec A12 et pas A13

1 signal #byte/word pour les datas en 8 ou 16 bits donc si je met a "0" GND je suis en 8bits
1 signal #WP pour protection ecriture .. NC



TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1302

Le 22/05/2022 à 07h38
Jipe :
sauf si c'est une led prévue pour être alimentée directement en 5V (ça existe ) il faut une résistance de limitation pour ne pas dépasser le courant de la LED sinon elle crame

https://www.digikey.fr/fr/blog/atm-how-to-select-a-resistor-for-an-led


donc une seule resistance sur la led relier en direct au VCC !! je modifie ...


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 22/05/2022 à 07h54
j'ai simulé ton montage avec les 2 leds et montées comme cela elles restent allumées toutes les 2 en permanence

explication visuelle des courants avec et sans résistance on voit que la led sur le + consomme trop donc danger pour elle et la porte du TTL

c'est pour cela aussi que je te déconseille de te brancher directement sur la flash pour ne pas cramer sa sortie

leds


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1302

Le 22/05/2022 à 08h16
bon bref je vire les led et le cablage du LS02 ...

Merci...

je modifie le schema.. Edité par Bastion Rebel Le 22/05/2022 à 08h17


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 22/05/2022 à 08h20
non tu peux laisser le LS02 et une seule LED avec une résistance

quand je disais : [ c'est pour cela aussi que je te déconseille de te brancher directement sur la flash pour ne pas cramer sa sortie ] je parlais uniquement de la LED directement en sortie


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 22/05/2022 à 08h46
j'ai trouvé une info pour la AM29F160 dans le datasheet de la AM29PL160C qui est plus clair au niveau synoptique

c'est le signal A-1 qui sert de bit d'adresse supplémentaire LSB adress input ( bit de poids faible (en anglais, Least Significant Bit, ou LSB)) quand BYTE# est à 0

pour moi les bits seraient donc décalés A-1=A0, A0=A1 ... A19=A20

A-1 voudrait dire A moins 1 ;)

pour rappel sur les tailles des mappers

bit 0 a 12 = 13 bits -> 2^13 = 8192 donc pages de 8k
bit 0 a 13 = 14 bits -> 2^14 = 16384 donc pages de 16k

Citation :
donc il faudrait modifier le mapper et commencer avec A12 et pas A13


non du coup car en mode 8 bits on a bien 20 bits de A-1 a A19




:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1302

Le 22/05/2022 à 16h25

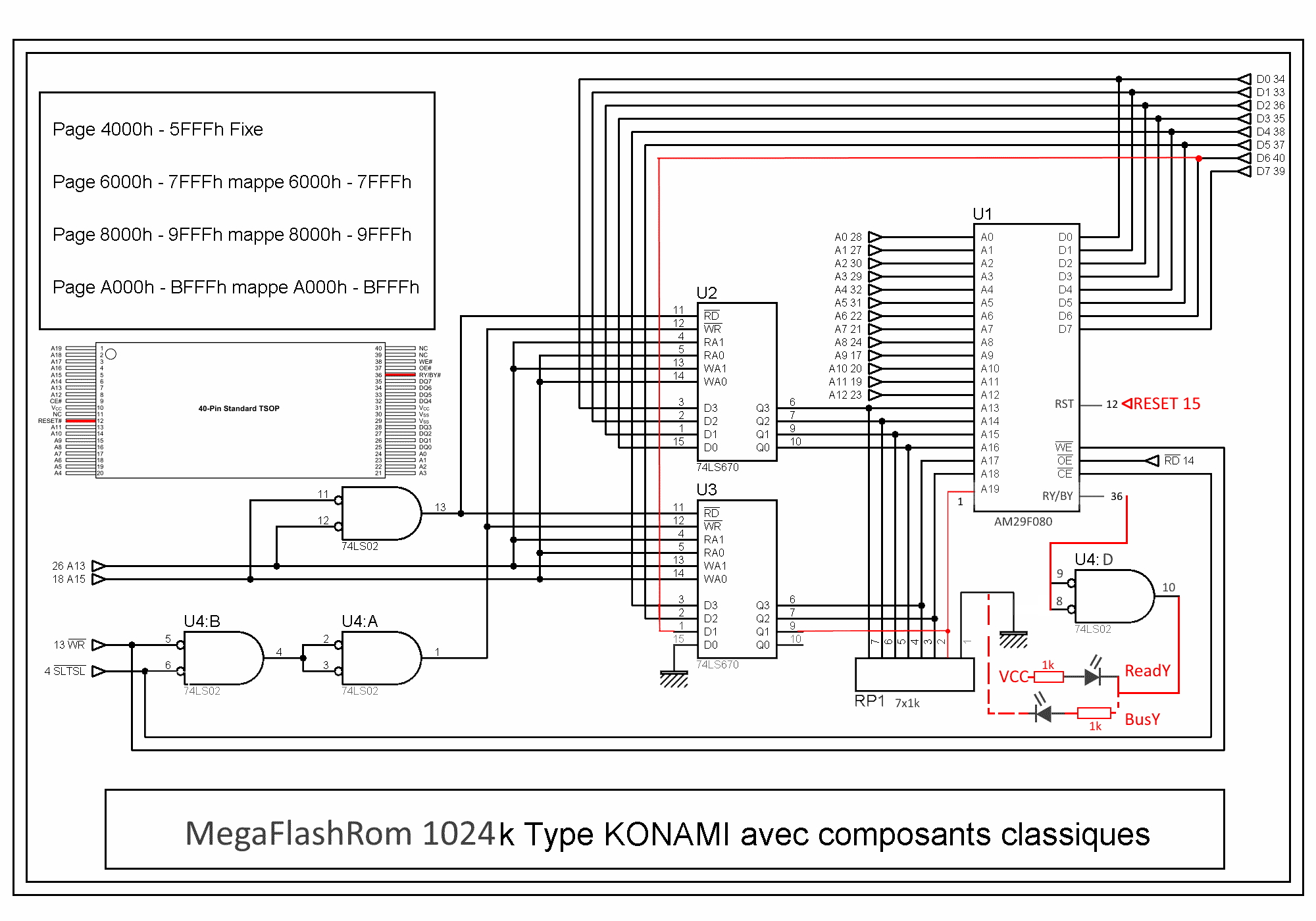

donc j'ai mis a jour le schema et la carte

mapper_k4_1024ko_proto_final

kfrv31

donc je verait suivant les resultats en reel si je garde soit le signal READY ou BUSY ??


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 22/05/2022 à 18h45
tu utilise quel logiciel pour faire tes PCB ?


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1302

Le 22/05/2022 à 20h01
Diptrace
