L'atelier MSX VG8235 : Tentative réparation Clavier
Reprise du message précédent
j'ai pris mon courage a 2 mains et démonté la membrane que j'ai ( elle est HS aussi )le 8235 a servi a faire une console MSX
voir ici : http://msxvillage.fr/forum/topic.php?id=1703&pt=6j'ai mesuré les résistances entre 2 pastilles se situant sur la même piste on arrive à une valeur de 20 ohms environ
cette valeur ne se retrouve pas sur le connecteur au bout de la limande sur toutes les pistes j'ai vu entre 200 ohms et presque 1 kilo-ohms
il est certain que ça doit s'user a force de monter et démonter
bon courage pour la réparation
JIPEMSX :
j'ai pris mon courage a 2 mains et démonté la membrane que j'ai ( elle est HS aussi )
le 8235 a servi a faire une console MSX voir ici : http://msxvillage.fr/forum/topic.php?id=1703&pt=6
j'ai mesuré les résistances entre 2 pastilles se situant sur la même piste on arrive à une valeur de 20 ohms environ
cette valeur ne se retrouve pas sur le connecteur au bout de la limande sur toutes les pistes j'ai vu entre 200 ohms et presque 1 kilo-ohms
il est certain que ça doit s'user a force de monter et démonter
bon courage pour la réparation
le 8235 a servi a faire une console MSX
voir ici : http://msxvillage.fr/forum/topic.php?id=1703&pt=6j'ai mesuré les résistances entre 2 pastilles se situant sur la même piste on arrive à une valeur de 20 ohms environ
cette valeur ne se retrouve pas sur le connecteur au bout de la limande sur toutes les pistes j'ai vu entre 200 ohms et presque 1 kilo-ohms
il est certain que ça doit s'user a force de monter et démonter
bon courage pour la réparation
Bonjour JIPEMSX,
Justement, moi aussi j'ai des valeurs, mais :
- Le fait d'avoir des valeurs veut dire que c'est ok pour quelque soit les valeurs pour dire que la connexion passe ?
- Il faut une valeur ou un intervalle précis en ohms pour dire que c'est ok ? J'ai l'impression que ta remarque penche vers cela, mais alors c'est quoi la valeur attendue ?
Voilà ce que j'ai :

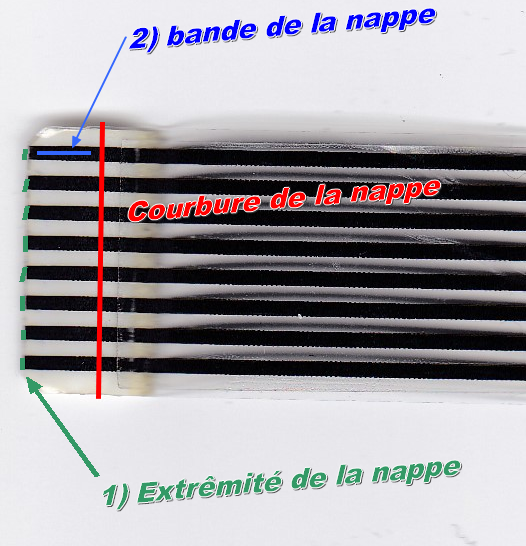

Si je coupe au delà du trait rouge de la courbure, j'ai bien peur de tout couper !
Et par contre je ne sais pas si finalement le contact se fait à l'extrêmité de la limande ou sur la bordure : 1 ou 2 ?
Edité par soft-bug Le 10/01/2021 à 14h03
J'ai découper avec la Cameo dans du vinyle autocollant (pas de cuivre autocollant sous la main) un échantillon du Scan fournis par soft bug et ça donne un résultat convaincant pour un precision qui est du 10ème de millimètres environ, et tout cela a partir d'un scan. J'ai volontairement choisi le morceau où les pistes sont les plus fines et les plus proches. (en bas à droite du premier Scan)
https://www.noelshack.com/2021-02-1-1610400663-img-20210111-222605.jpg
2,4x4,5cm de surface environ
On pourrait presque utilisé la chute de vinyle comme pochoir pour recrée une autre matrice avec de l'encre conductrice
https://www.noelshack.com/2021-02-1-1610401702-img-20210111-224735.jpg
Alors on commence la production quand ?
Sinon je me suis demander si les coupures ne se situées pas dans la nappe ou commence le plastique et ou c'est plié.
Je dis ça car voilà ce qui est apparu lorsque j'ai tenté de vectorialiser l'extrémité de la nappe côté clavier a cause du plastique blanchie par les pliures et les manipulations
(Agrandissement de l'échantillon original qui fait 31,51x29,77mm)
https://www.noelshack.com/2021-02-1-1610402070-img-20210111-220414.jpg
Je me doute que ces coupures de pistes sont due au revêtement plastique au dessus, mais...... C'est p'tet plus profond
Edité par
TurboSEB
Le 11/01/2021 à 23h07
https://www.noelshack.com/2021-02-1-1610400663-img-20210111-222605.jpg
2,4x4,5cm de surface environ
On pourrait presque utilisé la chute de vinyle comme pochoir pour recrée une autre matrice avec de l'encre conductrice
https://www.noelshack.com/2021-02-1-1610401702-img-20210111-224735.jpg
Alors on commence la production quand ?
Sinon je me suis demander si les coupures ne se situées pas dans la nappe ou commence le plastique et ou c'est plié.
Je dis ça car voilà ce qui est apparu lorsque j'ai tenté de vectorialiser l'extrémité de la nappe côté clavier a cause du plastique blanchie par les pliures et les manipulations
(Agrandissement de l'échantillon original qui fait 31,51x29,77mm)
https://www.noelshack.com/2021-02-1-1610402070-img-20210111-220414.jpg
Je me doute que ces coupures de pistes sont due au revêtement plastique au dessus, mais...... C'est p'tet plus profond
Edité par
TurboSEB
Le 11/01/2021 à 23h07
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Merci JIPEMSX, j'attends le produit argent et je reteste toutes les valeurs !!!
@TurboSEB : Vraiment un super résultat. Et je me pose également la même question pour la coupure à ce niveau plutôt qu'au bout de la jonction....

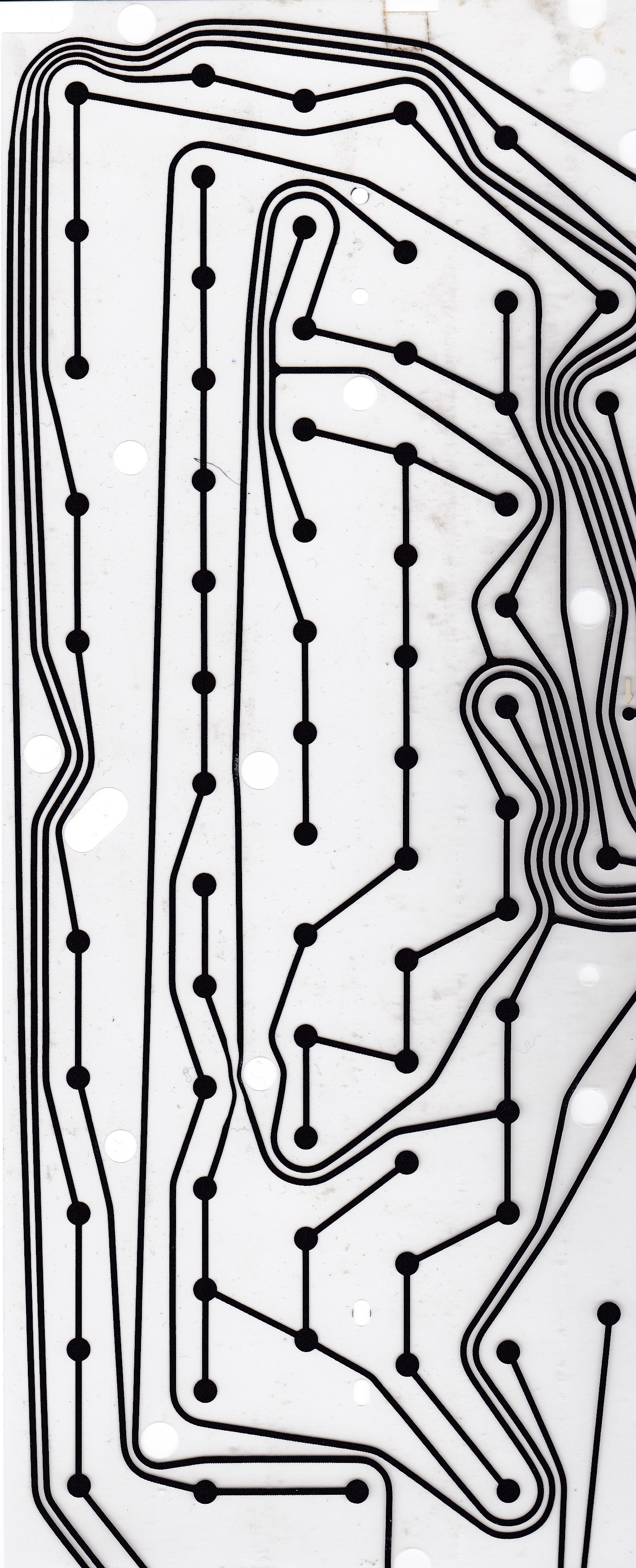

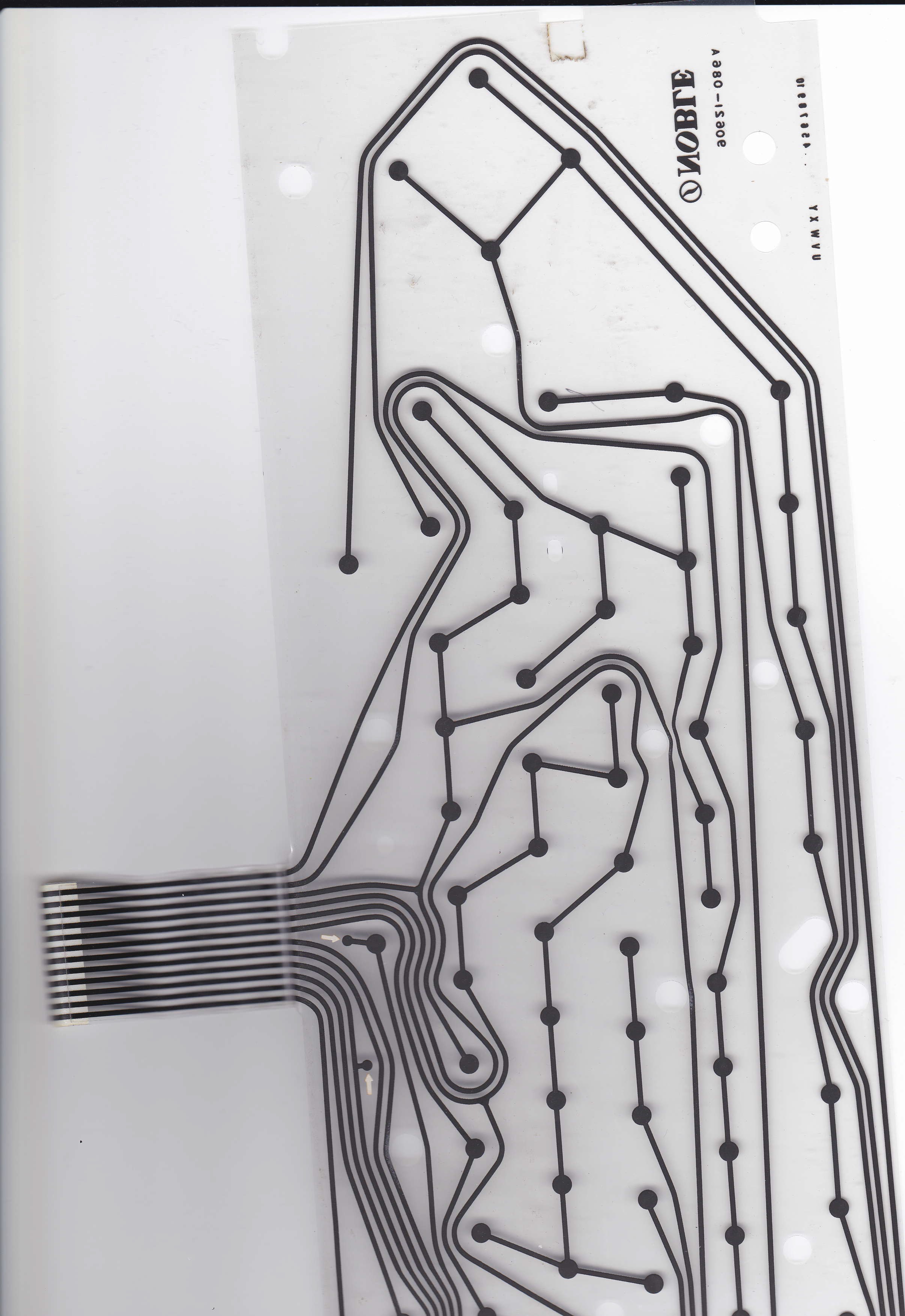

Sinon voici les scans de la nappe du dessous. Désolé mon scanner redimensionne tout automatiquement !!!
Et
A suivre ...
Au moins c'est une certitude, t'est pas Doué avec un scanner toi (faut simplement décocher la case, redimentionnement automatique)
En plus il manque toujours des morceaux
Mais bon, tu a fais l'effort et c'est globalement exploitable , alors Merci
Edité par
TurboSEB
Le 12/01/2021 à 13h00
(faut simplement décocher la case, redimentionnement automatique)En plus il manque toujours des morceaux
Mais bon, tu a fais l'effort et c'est globalement exploitable , alors Merci
Edité par
TurboSEB
Le 12/01/2021 à 13h00
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
