Reprise du message précédent

avant de mettre en cause le S3527 il te reste un dernier test a faire

connecte le clavier et teste entre le point noir de la touche espace et la pin 2 du réseau de résistance RA2 si tu as une résistance

la pin 1 est marquée par un carré et RA2 est collé a CN14

question en passant : est ce que ce MSX est d'origine ou bien le VDP a été ressoudé car son radiateur a l'air de travers sur les photos ?

Hello, n'étant pas en RTT ce jour ... je viens de me connecter et de voir également MetalGear2 (merci !) qui m'a indiqué une astuce pour savoir si cela vient du S3527 ou pas rapide à faire !

C'est quoi et ou le VDP sur radiateur ? (pour info j'ai acheté le MSX2 sur Ebay d'origine d'italie ...)

J'ai donc pu en 3 minutes vérifier que le S3527 est bon :

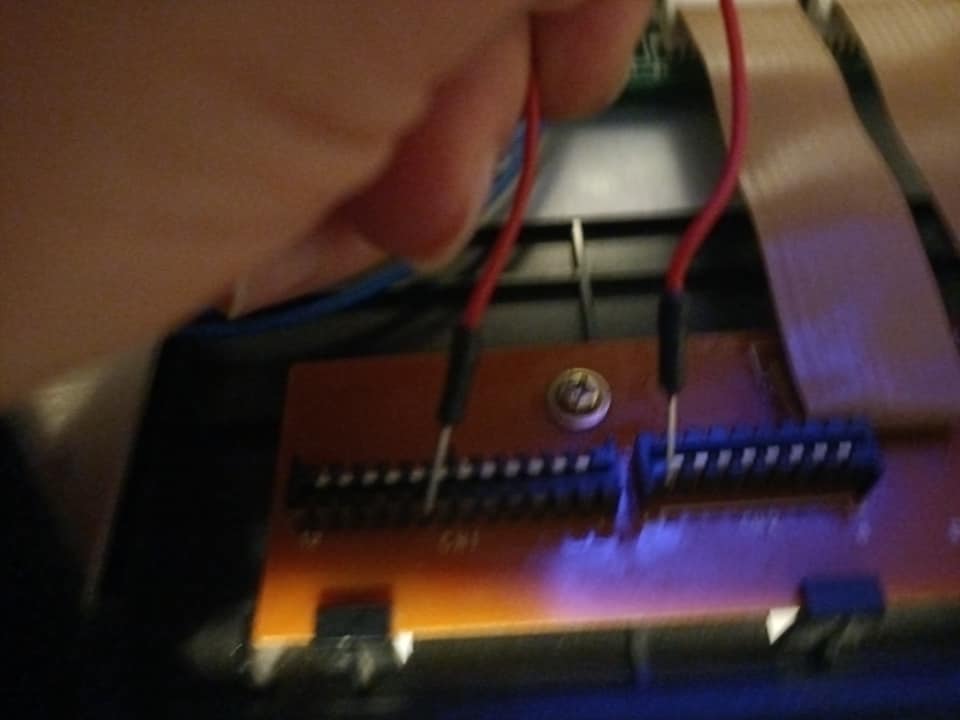

Je fais un court circuit entre le X0 et les valeurs Y .... et donc le Y4 doit donner un K

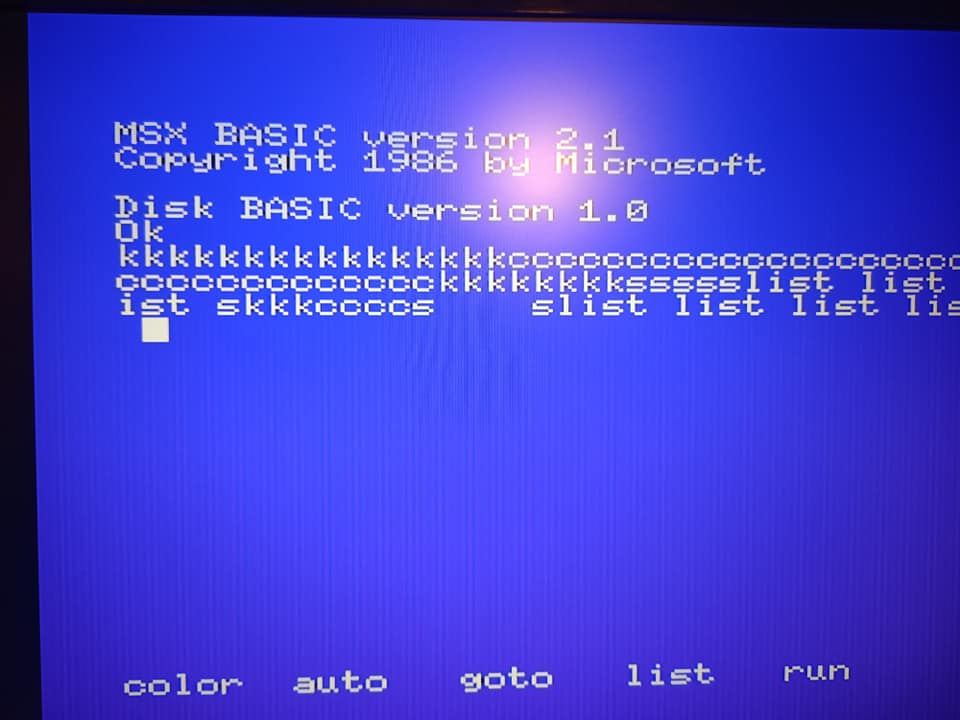

Miracle, j'arrive à afficher le k, le c, le s, le list du F4 et l'espace en me baladant sur les valeurs Y !!

J'avoue que j'avais un peu peur que le composant soit en cause !!

Ceci dit, cela remet le clavier comme le coupable, mais vu les tests précédents ... je me demande ou chercher maintenant ?

Edité par soft-bug Le 08/01/2021 à 19h55

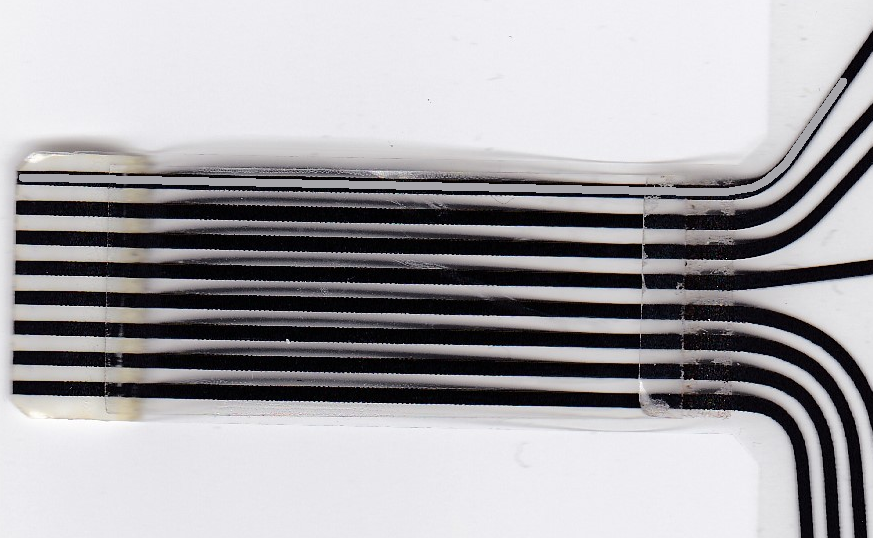

défois aussi aprés plusieurs insertion retrait le bout de la piste est user et ne fait plus contact , faut sectionner 4 a 5 millimétre de limande plastic pour pouvoir retrouver une connectivité.
moi pour pas user les pistes de la limande ,je découpe un petit bout de plastic trés peu épais et assez rigide que je met devant les pistes de la limande et j 'insére le tout ensemble puis aprés je retire le pastic , cela évite la friction (donc l'usure) sur le pin métalique Edité par bpmsx Le 08/01/2021 à 21h12

https://youtu.be/7RAvV1Z5A_o
A 10mn43, le gars explique pour fabriquer un PCB avec cette technique, qu'il faut "que le support soit isolant"
Sous entendu que ça conduit en mode collage avec le support, mais c'est aussi soudable enfin si le support ne fond pas
Moi je verrais plutôt un renfort de la conductivité avec du vernis à l'argent , en plus de la pastille de cuivre autocollant, après faut voir l'épaisseur du montage Edité par TurboSEB Le 09/01/2021 à 13h29

c'est l'ennui de ses claviers a inclinaison autorisé ou le raccord est sur le haut du mouvement ,cela fais travailler les plaques de plastique ou les piste conductrices son presentes est cela provoque avec le temps et les ocillations des micro-coupures surtout sur la partie travaillante de ces plastiques

Hello JIPEMSX,

Effectivement, c'est une solution radicale ...

Après je vois qu'il y a une protection plastique blanche dessus qui semble collée. En regardant les autres sujets et ce que tu préconises comme de bpmsx, il y a le fameux vernis argent conducteur.

Oui, cela coute un bras mais comme j'ai d'autres MSX et notamment un Canon V20 (graphite sous les coupoles en plastique à l'intérieur des touches) cela me permettrait de l'utiliser également pour cet usage de restauration ...

Le soucis c'est que ma courbure est bien plus grande donc il faudrait que je coupe au 3/4 du bout blanc. Et j'ai peur que cela soit fatal ...

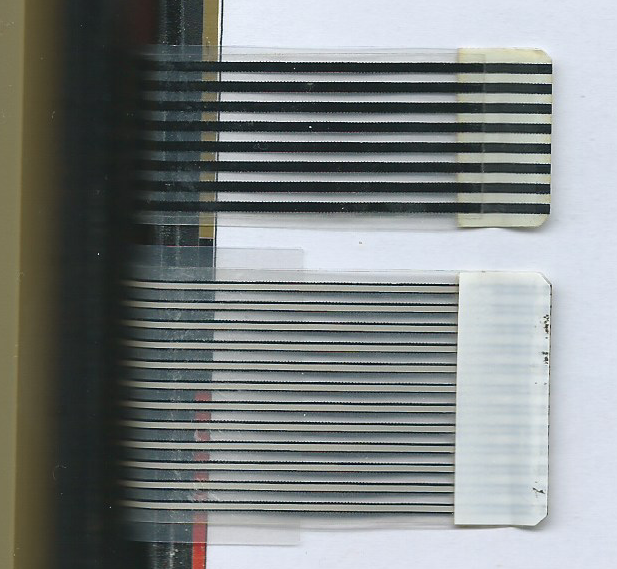

Idée : Enlever la protection du plastique blanc de l'extrémité de la limande du CN2, passer le vernis argent conducteur sur chaque piste et remettre un autre plastique adhésif ou sctoch une fois sec.

@TurboSeb : Demain je te fais le scan des 2 nappes et je le mets à la suite du message ici.


J'avoue, car j'ai commandé le fameux vernis argent qui fait la réparation des dégivrages des voitures ...

J'en ai profité également pour nettoyer l'intérieur du MSX2 avec de l'alcool ménager et WD contact, histoire d'avancer concrètement ...


Edité par soft-bug Le 09/01/2021 à 21h33

Hello,

J'ai pris cela :

https://www.amazon.fr/gp/product/B00D1KVVUY/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

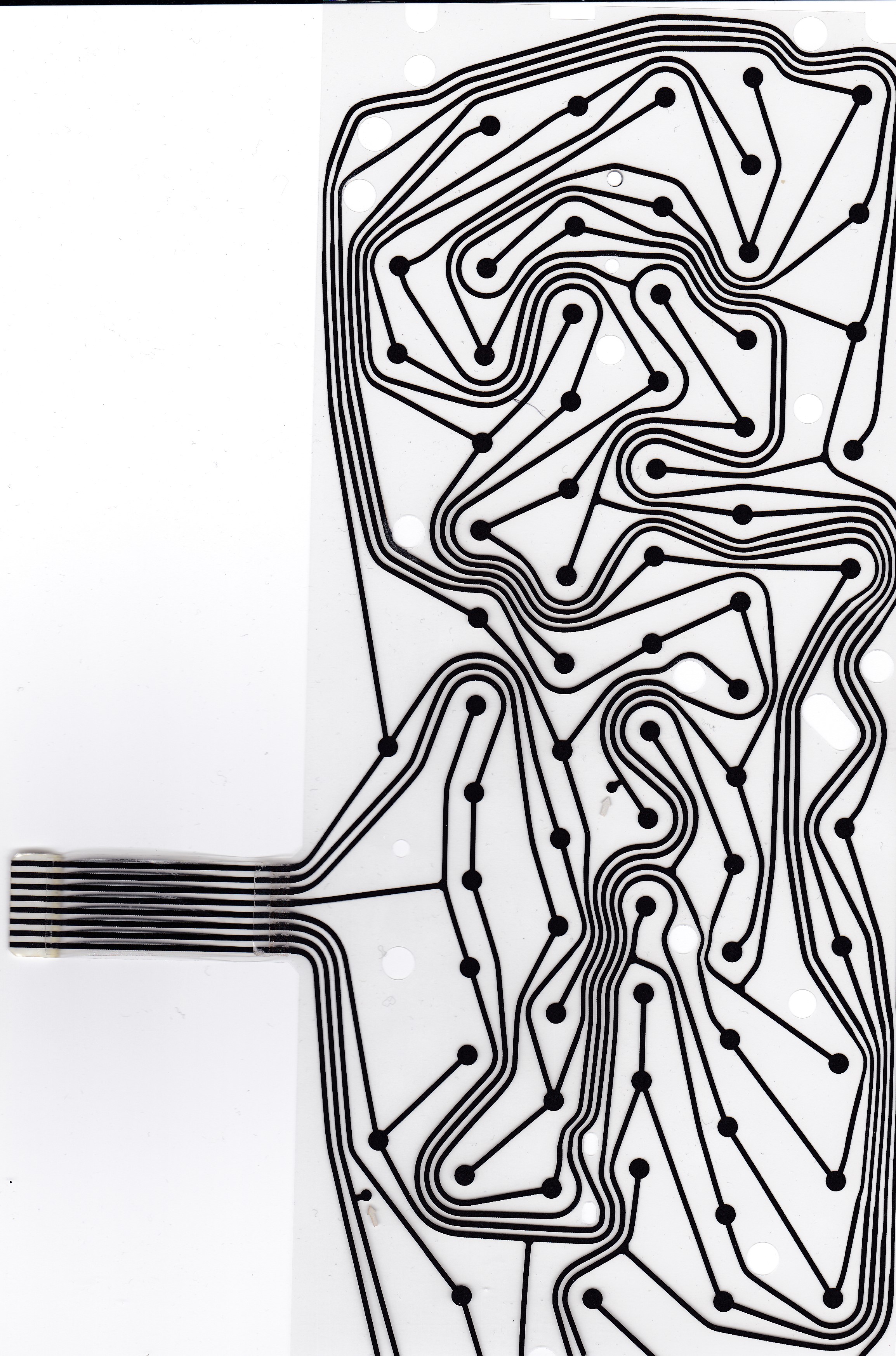

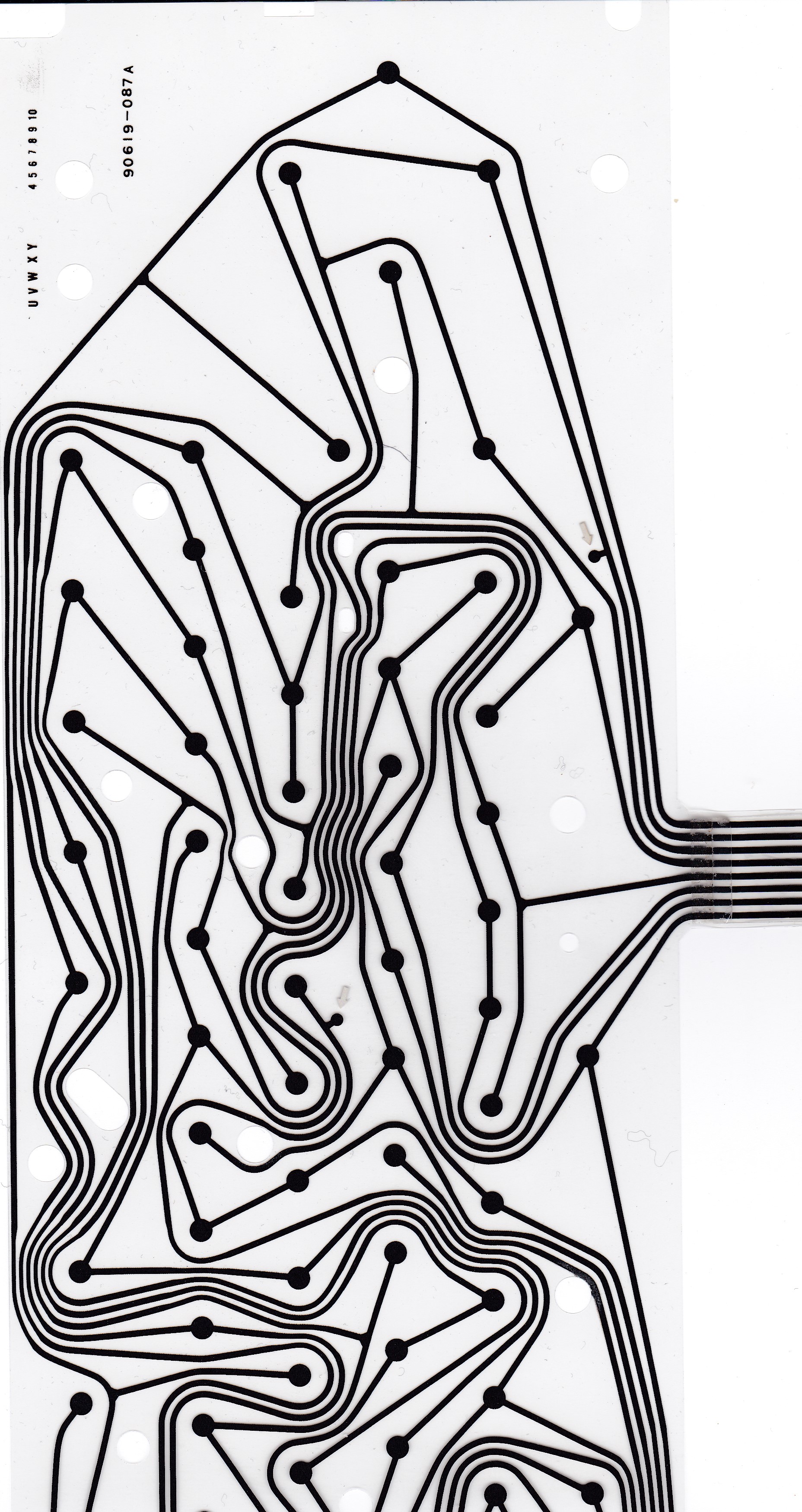

Voici les scans de la nappe supérieur, dis moi si cela te convient. C'est en deux parties car dimension supérieur au A4



et

Merci pour les scans

Comme dit Jipe, ne démonte plus si c'est pas nécessaire.

Pour les scans questions netteté , c'est parfait,....... Les deux peuvent être assemblé avec un peu de dextérité..... Petit bémol, il manque une partie sur les 2 scans en haut sur la droite du 1er, mais rien d'insurmontable , y"a du taf de montage , c'est tout, possibilité d'utiliser en partie les 2 premières photos (avec le rond rouge) pour compléter.
L'idéal aurait été d'ignorer cette nappe pour le scan et de bien center la chose, qui a scanné la nappe en plus. Comme cela on imprime sur une feuille A4 et on a les bonnes cotes directement

Pour vous montrer que c'est FACILEMENT réalisable avec les bons outils. Je vais prochainement découper dans une chute de vinyle autocollants, car je n'ai pas de cuivre autocollant pour le moment sous la main , une partie complex de ce PCB a l'échelle, avec les pistes rapprocher.
Chose faite il suffit de décollé la partie autocollante de la feuille qui ne sert pas et de laisser les pistes sur le support d'origine. Ensuite il faut créer "la matrice à trou" (toujours facilement avec un Scan) et de la plastifiée sur ce PCB, comme cela plus rien ne s'oxyde et tout reste en place , seul les pastilles de contact seront "à l'air" sauf si on les recouvre avec l'encre conductrice aux graphite ou a l'argent.

C'est donc tout à fait possible de ne faire que cette nappe qui serait collée par le cuivre côté PCB. Pour cela, il existe des rouleaux de cuivre, genre 5cm de large pour pas trop chers

C'est aussi possible de découper des mini pastilles autocollantes, en cuivre ou mieux en graphite autocollants ou en cuivre autocollant dopés au graphite avec le stylo graphite , pour réparer les contacts en caoutchouc des touches. Remarquez, je pense que l'emploi directe du stylo graphite sera plus simple Edité par TurboSEB Le 10/01/2021 à 12h57
