Je vous présente un nouvel outils, permettant de transformer des images BMP d'une résolution de 256 x 192 pixels, vers la palette de couleur MSX1 pour un affichage en screen2.

Exemples d'images converties et affichées sur MSX1







L'outil utilise l'algorithme CIEDE 2000, et est fortement inspiré du code présenté par Leandro Correia sur MSX.ORG.


Le logiciel est disponible en version Windows et Mac ici :
http://msx.ebsoft.fr/MSX1GraphicConverter/GraphxConv.zip
Une documentation est incluse.

Pour les plus curieux, j'ai déposé mon code source ici :
https://github.com/ericb59/graphxconv



Manuel :
L'outil converti l'image source et sauvegarde la nouvelle image au format MSX pour le Mode 2. La conversion peut prendre quelques dizaines de secondes, suivant la puissance de votre ordinateur.

graphxconv : se lance en ligne de commande. Une interface graphique est alors disponible permettant de visualiser la conversion, puis de comparer cette conversion avec de nouveaux paramètres de conversion ou de nouvelles palettes de couleurs.

Plusieurs palettes de couleurs sont disponibles.
- 2 versions de la palette MSX de base
- 1 version tronquée de la palette MSX permettant une conversion en Noir et Blanc.
- Une palette simulant l'affichage sur un C64
- Une palette simulant l'affichage sur un Spectrum
- Une palette simulant l'affichage sur une Game Boy
- Une palette deux couleurs simulant l'affichage en noir et blanc.

Bien que des palettes de micro-ordinateurs autres que le MSX soient proposées, l'exportation de l'image convertie ne se fait pour l'instant que dans le format binaire pour MSX (Chargement avec BLOAD). D'autre modèles de sauvegarde pourront être ajoutés plus tard.

La ligne de commande pour lancer une conversion est la suivante :
graphxconv <Input file> <output file> [-i<n> -p<n> -t<n> -d<n> -c -h]

Les deux premiers paramètres sont obligatoires.
<Input file> : correspond au chemin et au nom du fichier BMP à convertir
<Output file> : Correspond au chemin et au nom du fichier converti au format MSX

Les autres paramètres sont facultatifs. Si ils ne sont pas précisés, les paramètres par défaut sont utilisés.
-i<n> : si n=0, cela indique que vous ne désirez pas utiliser l'interface graphique. Une fois la conversion et l'image sauvegardée, l'interface graphique est close. Toute autre valeur, active l'interface graphique. Par défaut la valeur est 1 (Ex : -i0)

-p<n> : n, indique la palette à utiliser pour la conversion.
Par défaut la palette 0 est utilisée. (Ex: -p1)
n, ne peut pas être supérieur au nombre de palettes inclues dans le programme.

-t<n> : n, indique la tolérance sur les couleurs, lors du processus de conversion.
Par défaut la tolérance est réglée sur 100.
La valeur de tolérance doit être comprise entre 0 et 100. (Ex: -t80)

-d<n> : n, indique le niveau de détails qui sera utilisé lors de la conversion.
Par défaut le niveau de détails est réglé sur 32.
Le niveau de détails doit être compris entre 0 et 255. (Ex: d100)

-c : Affiche les informations de copyright.
-h : affiche l'aide.

A propos des paramètres.
Le paramètre de Tolérance de couleur influe sur le tramage des couleurs, un niveau Tolérance couleur à 0 ne produit pas de tramage.

Le paramètre Niveau de détails, devrait être élevé pour les conversion de photos, pour avoir un meilleur résultat. UN niveau de détails bas, donne la priorité sur les zones à forte luminosité. Plus la valeur sera haute, moins la luminosité sera prise en compte lors des conversions.

La liste des palettes inclues dans le logiciel.
0 : MSX Palette 0
1 : MSX Palette 1
2 : C64 Palette
3 : SPECTRUM Palette
4 : GAME BOY Palette
5 : B & W Palette
6 : MSX SC2 B & W (Compatible MSX1, Screen 2)

L'interface graphique

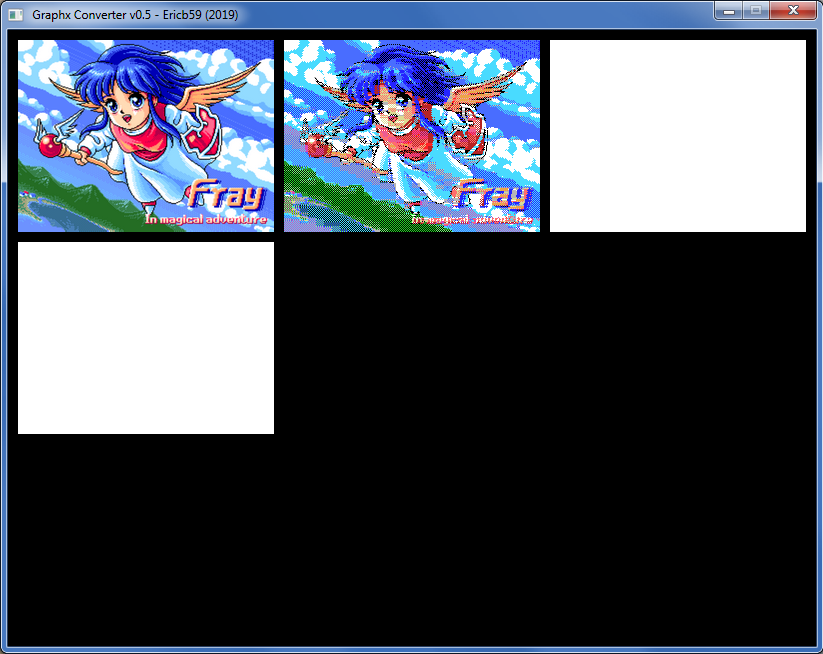

Une fois que 'graphxconv' est lancé une fenêtre de 808 x 616 Pixels est ouverte.

La première image affichée en haut à gauche est l'image originale.
Une fois la conversion réalisée, à sa droite sera affiché l'image convertie avec la palette choisie.

Si vous n'êtes pas satisfait du résultat, vous pouvez tenter une nouvelle conversion en changeant des paramètres, sans avoir à relancer le programme.
Utilisez les touches suivante :

Touche '1' : Décrémente le paramètre de tolérance couleur de 20 unités
Touche '2' : Incrémente le paramètre de tolérance couleur de 20 unités
Touche '8' : Décrémente le paramètre de Niveau de détails de 20 unités
Touche '9' : Incrémente le paramètre de Niveau de détails de 20 unités
Touche 'P' : Utilise la palette suivante (0 -> 6 -> 0 ->;))
Touche 'S' : Insert un nouveau Slot d'image
Touche 'ESC' : Quitte le programme

Chaque appuis sur une touche de contrôle, (sauf ESC et S) relance une nouvelle conversion de l'image originale, affiche le résultat, et sauvegarde le résultat sous le nom que vous avez indiqué.
Chaque nouvelle conversion s'affiche au dessus de la précédente.
Si vous désirez comparer plusieurs versions de l'image convertie, insérez un nouveaux Slot image en appuyant sur la touche 'S'. Une nouvelle portion de la fenêtre se dégagera, et la prochaine conversion s'affichera dans ce nouveau Slot. Vous pouvez ouvrir au total 8 slots supplémentaires, et ainsi comparer 8 versions de l'image convertie.




Graphx Converter 0.5 April 2019
Original conversion routine by Leandro Correia
This tool was coded in C, with SDL2 Graphic Library
by Eric Boez 2019 - BZ Prod Game Studio
This tool is provided as is, with no guaranty
Under the Creative Commons CC BY_SA 4.0 license
Edité par ericb59 Le 20/04/2019 à 09h04


banniere-ericb59e
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10405

Le 20/04/2019 à 11h43
bonjour Eric

connais tu ceci :

http://marmsx.msxall.com/msxvw/msxvw5/index_en.php

pas besoin de ligne de commande pour charger l'image dans le logiciel
ne serait t'il pas possible de faire dans le même genre pour Graphxconv ?


:noel
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5519

Le 20/04/2019 à 12h45
Oui bien sur on pourrait.

Le problème c'est que que quand on intègre une Graphic User Interface, le développeur choisi une librairie qui marche soit pour Windows, soit pour linux, soit pour Mac, et moi je veux des outils qui fonctionnent sur tous les OS.

Sylvain m'a pointé le framework QT5, qui permet de créer des GUI en Corss-platefrom. Je vais donc y regarder, et quand je serai opérationnel, j'ajouterai une vraie GUI au logiciel.

Les lignes de commandes ont leurs avantages quand tu veux automatiser les choses avec des scripts BATCH / SH ;)

Note que MSX Viewer 5 ne permet pas de créer des conversions aussi précises pour le screen 2. L'algo utilisé CIEDE 2000 est vraiment efficace.
Il prend sont temps aussi, car la méthode de conversion se passe en mode "Brut Force", sans optimisation aucune de la méthode.



banniere-ericb59e
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10405

Le 20/04/2019 à 13h24
pour lancer la ligne de commande il faut une ligne PATH dans Windows ce qui n'est pas trés pratique


:noel
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5519

Le 20/04/2019 à 14h00
oui je comprend bien.

Sinon tu mets le programme et sa librairie dans le dossier où sont stockés les images que tu veux convertir.
Du coup ca deviens plus simple.

graphxconv monimage.bmp msx.sc2



banniere-ericb59e
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10405

Le 20/04/2019 à 18h48
Qui a essayé sous Windows 7 car j'ai un résulat assez etrange

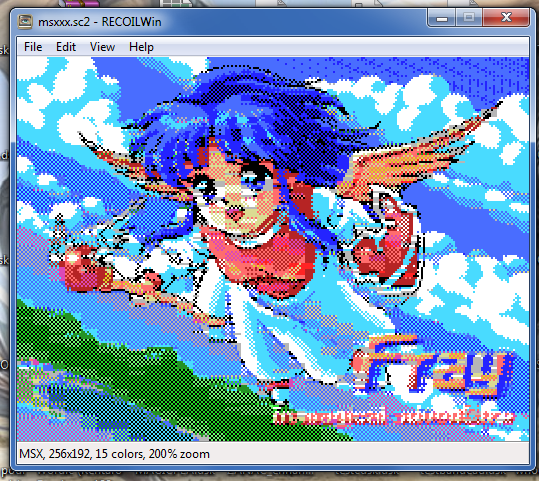

copie écran logiciel

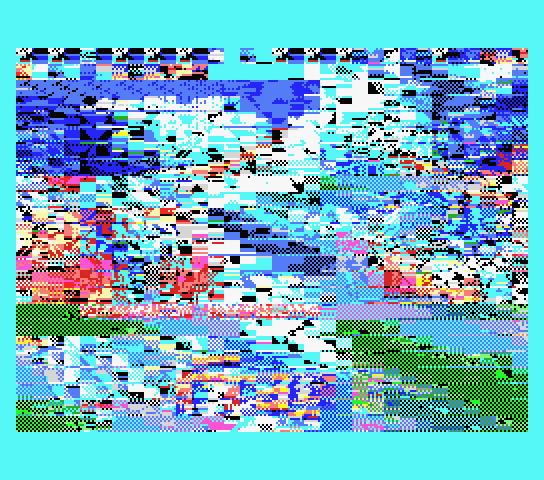

résultat de SC2 avec un Bload ( idem avec Recoil.Win )





:noel
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5519

Le 20/04/2019 à 20h54
Je viens de tester une conversion faites sous Windows7, et effectivement la sauvegarde au format MSX ne passe pas correctement !

Etrange, je ne vois pas ce qui peut changer lorsque l'on sauvegarde les données depuis un PC ou un MAC.

je regarde à ça...


banniere-ericb59e
Site web
Papy MSX Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 19/07/2015 à 16h45

Messages: 220

Le 22/04/2019 à 03h25
Le nom du pdf en français : Graphx Converter FR
Il manque le "t" à Converter
Par contre la sauvegarde du fichier cible .sc2 se fait à la racine de la session
et pas dans le dossier ou il y a l'application et l'image source .bmp,
par exemple...

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10405

Le 22/04/2019 à 15h20
@Papy MSX : as tu obtenu une image SC2 correcte ?


:noel
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5519

Le 22/04/2019 à 16h30
J'ai trouvé d'où viens le problème Jipe.
Mais je m'arrache les cheveux depuis hier pour comprendre pourquoi il y a ce Bug, uniquement sur la version Windows.

Dans un fichier Screen2 on a
les 7 premiers octets pour l'entête du fichier, puis
0x0000 à 0x17FF on a les Char tiles
0x1800 à 0x1AFF, la table des caractères répétée 3 fois
0x1B00 à 0x1B7F, les attributs de sprites
0x2000 à 0x201F, la table des couleurs
0x3800 à 0x3FFF, les patterns de sprites

Les données qui forment l'image à l'écran sont les données qui se trouvent de 0x0000 à 0x17FF et celles qui se trouvent de 0x2000 à 0x201F

Lors de la sauvegarde des données sur Windows 3 octets son ajoutés dans la zone 0x1800 à 0x1AFF, ce qui décale le reste des données dont la table de couleur de 3 octets.


Voici la représentation de cette zone.
Les flèches rouges indiques les octets ajoutés : 0x0D

et voici la routine qui écrits les données:


En surbrillance la partie de la routines incriminée.
Elle écrits 3 fois les nombres 0 à 255 dans le fichier.
0,1,2,3,4,5,6,7,8,9, A, B, C, D, E ,F etc...

Mais on vois clairement que ce n'est pas ce qui est écrit dans le fichier, en fait il écrit :
0,1,2,3,4,5,6,7,8,9, D , A, B, C, D, E ,F etc ...

J'ai essayé plusieurs méthodes, j'ai même essayé d'écrire le fichier depuis un dump complet d'une image MSX. A chaque fois, j'ai 3 octets 0x0D, qui viennent s'ajouter dans le fichier au même endroit
C'est vraiment étrange... Est-ce un Big de mon compilateur sous Windows ?
Si quelque 'un peut essayer de compiler la source, ou à une idée du problème je suis tout ouïe

source ici : https://github.com/ericb59/graphxconv
Edité par ericb59 Le 22/04/2019 à 16h39


banniere-ericb59e
Site web
Visiteur

Vagabond

Rang

Avatar

Message : 0

Le 22/04/2019 à 22h08
Salut Eric,

Par défaut la fonction fopen ouvre les fichiers en mode texte. Windows va alors automatiquement ajouter 0x0D avant 0x0A (les fameux CR + LF retour chariot et passage à la ligne).
Pour éviter cela il suffit d'ouvrir le fichier en mode binaire en indiquant "wb" dans le fopen. Ton problème sera alors résolu ;)

Je te conseille également de vérifier que l'ouverture du fichier a réussie. Pour cela il faut ajouter un test et poursuivre uniquement si f est différent de NULL.

^^

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10405

Le 23/04/2019 à 17h26


vite fait a la main avec un éditeur hexa en virant les codes 0D
il y en a environ 44 dans le fichier


:noel
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5519

Le 23/04/2019 à 20h07
Effectivement Sylvain c'était bien ça le problème, il faut ouvrir le fichier en écriture en mode 'wb'.

Je pensais que c'était un mode obsolète ! En tout cas ca ne m'était pas venu à l'esprit ! Merci pour l'info Sylvain.

J'ai mis à jour la version Windows, toujours dans la même archive :
http://msx.ebsoft.fr/MSX1GraphicConverter/GraphxConv.zip

Ca devrait donc fonctionner maintenant.


Jolie l'image de fray en mode 16 couleurs jipe Edité par ericb59 Le 23/04/2019 à 20h07


banniere-ericb59e
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5519

Le 24/04/2019 à 06h26
Si tu baisse le niVeau de tolérance de couleurs dans les paramètres, le tramage diminue.
Si tu mets tolérance à 0 il n'y a plus de tramage.
Faut trouver ce qui va le mieux, suivant l'image...


banniere-ericb59e
Site web
Visiteur

Vagabond

Rang

Avatar

Message : 0

Le 24/04/2019 à 08h14
