Le 20/01/2018 à 19h45

Reprise du message précédent

euh non c'est le Casduino qui transforme le fichier CAS (Hex pas de vitesse ) en "WAVE" soit a 1200bauds / 2400 / 3600 / 3760 suivant le réglage , après pas encore tester le 3600 / 3760


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 689

Le 20/01/2018 à 19h58
OK
pour gagner du temps de chargement on peut monter les bauds a 2400 (voir 3600)

Mais on peut aussi compresser les données
WAVER V3/V4 fait ça , mais je ne trouve pas de liens pour télécharger (il y a que des liens pour la V2)

https://www.msx.org/forum/development/msx-development/waver-v3-wip-need-help

https://www.msx.org/forum/msx-talk/general-discussion/12600-bps?page=4

Si quelqu’un a ce logiciel , je serais curieux de tester....
Edité par msx45 Le 20/01/2018 à 20h13
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1338

Le 21/01/2018 à 10h15
donc TEST de la nouvelle version 1.17 "LCD16x2"

a 3675bauds sur

MSX2+ SANYO PHC35J (64ko RAM 128ko VRAM) pas de FDD ni FM

MSX2 NMS8250 128/128 FDD dé-activé (Shift)

MSX1 CANON V20 64ko

ca marche BLOAD"cas: Ok ... RUN"Cas: Ok

on gagne un peu de temps


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 689

Le 21/01/2018 à 14h20
J'ai vu que sur certain modèle (ArduiTape) il y avait un curseur pour régler le volume

C'est important de pouvoir régler le volume ou ça se fait de façon automatique sur le CASDUINO ?

Un ArduiTape fait la même chose qu'un CASDUINO ?
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1338

Le 21/01/2018 à 16h40
msx45 :
J'ai vu que sur certain modèle (ArduiTape) il y avait un curseur pour régler le volume

C'est important de pouvoir régler le volume ou ça se fait de façon automatique sur le CASDUINO ?

Un ArduiTape fait la même chose qu'un CASDUINO ?


?? regler le volume .. euh non y as rien sur le CASDUINO ...

ArduiTape <=> CASDUINO ... ?? je crois que c'est la meme chose ... l'ardu semble etre generique tandis que le Casdu est plutot specifique MSX ou AMSTRAD...

le code de base semble etre commun au deux ..


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Patrick Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 09/07/2017 à 10h36

Messages: 38

Le 22/01/2018 à 16h11
C'est un seul projet, avec quelques variations matérielles selon les réalisations et deux firmwares actuellement développés, TZXDuino (Spectrum, Amstrad...) et CASDuino (ZX81, Dragon, MSX...).
Voici le site du projet. L'auteur est Duncan Edwards.

msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 689

Le 22/01/2018 à 17h15
Je viens d'acheter un CASDUINO a Duncan Edwards sur sa boutique ETSY pour 34 euros (frais de port compris)

https://www.etsy.com/fr/listing/525849886/lecteur-de-cassette-casduino
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1338

Le 26/01/2018 à 19h50

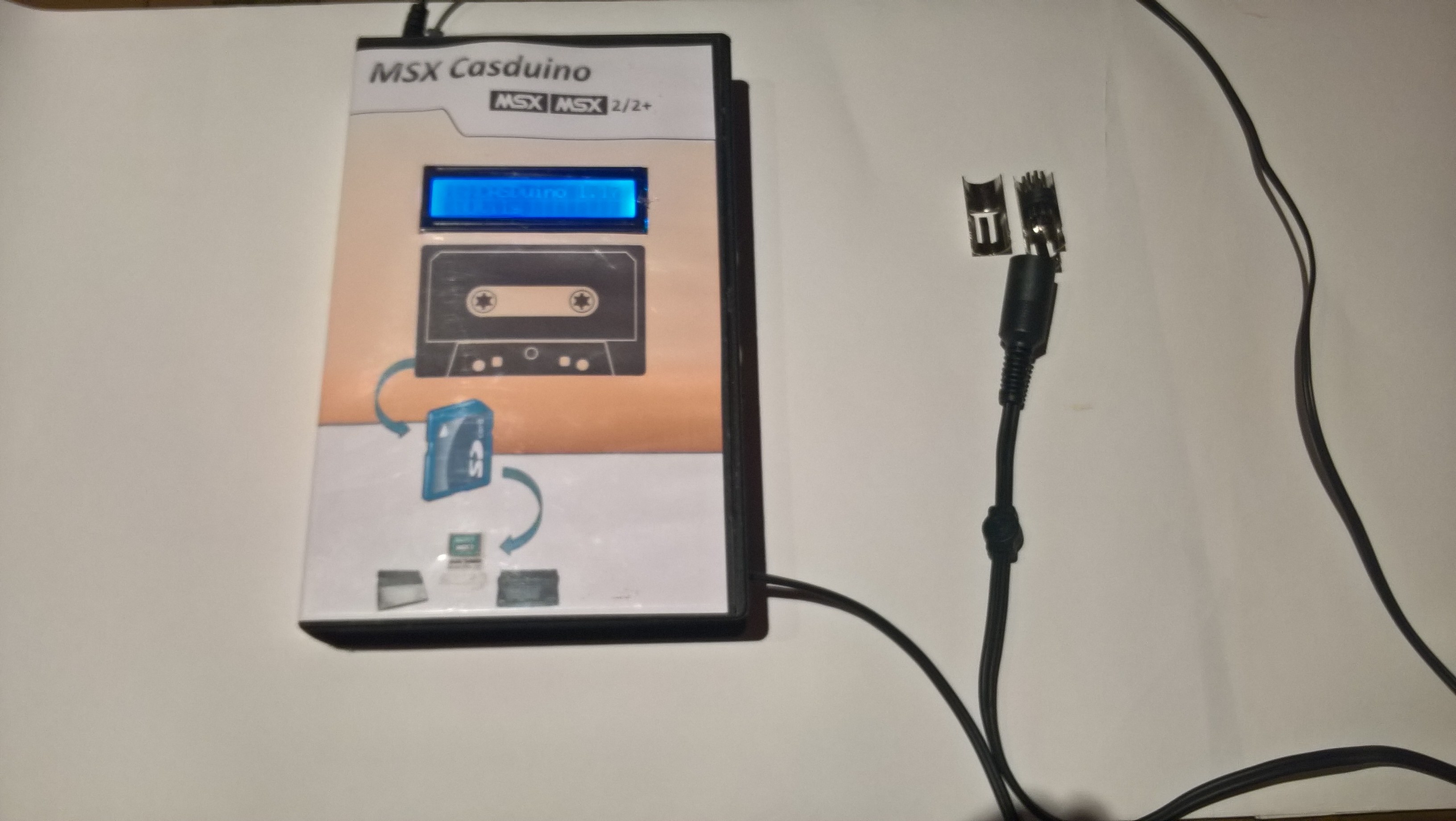

Voila j'ai fini mon boitier pour le MSX CASDUINO 1.17 modifié reste plus que le DIN K7 a souder.. :lol

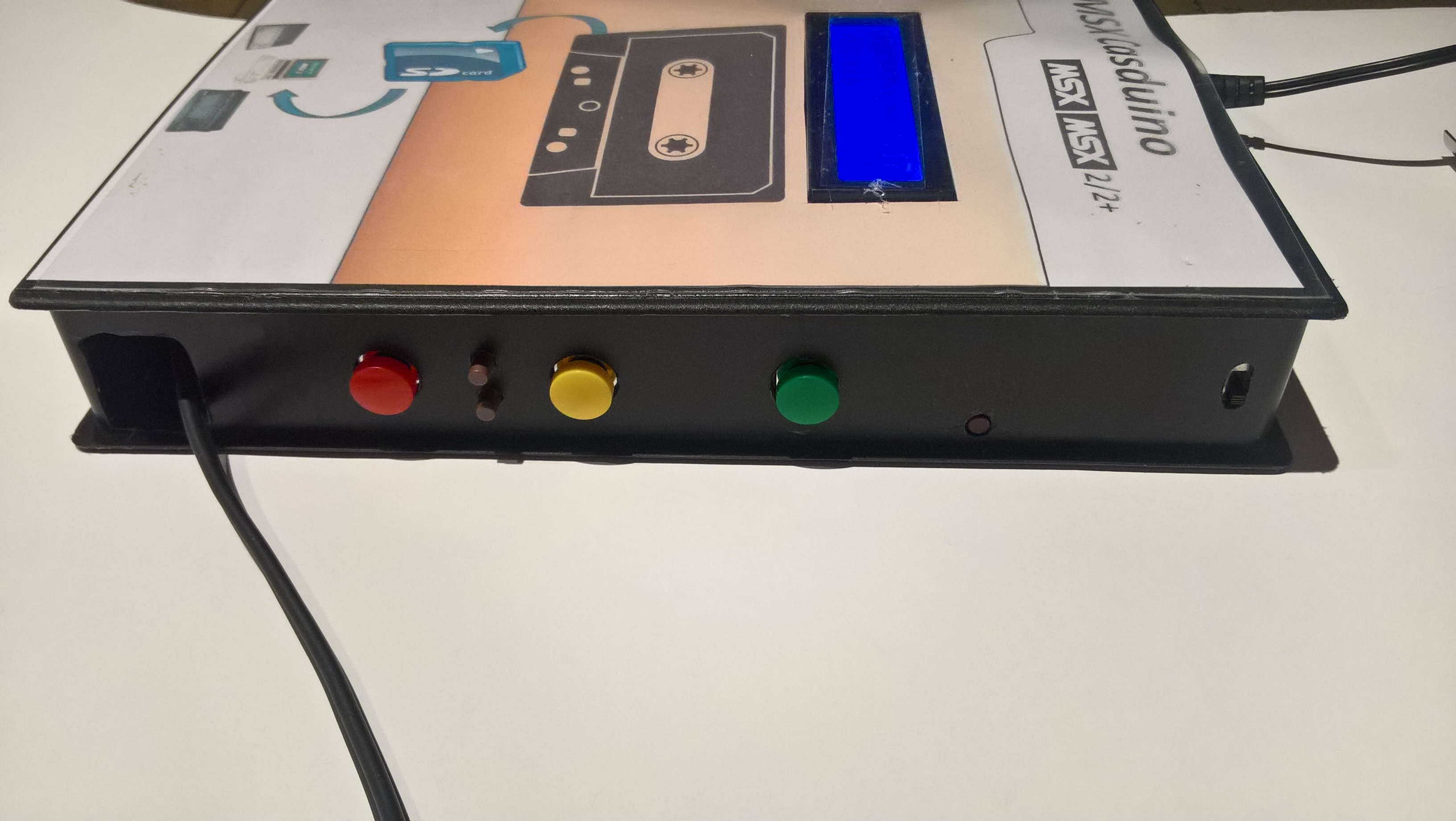

Coté Boitier avec boutons , reset , Switch LED / LED+BUZZER / BUZZER

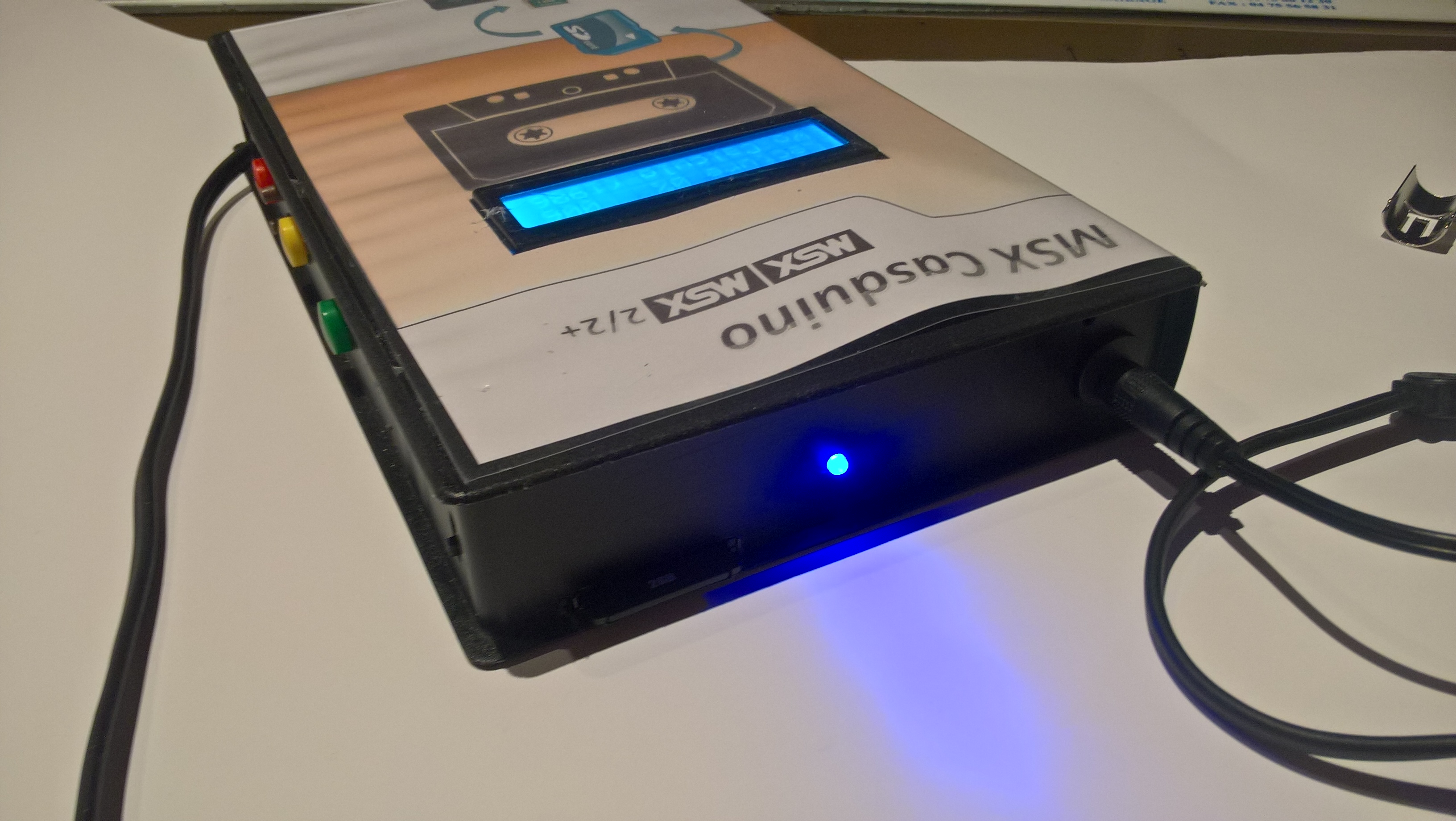

LED et SD CARD

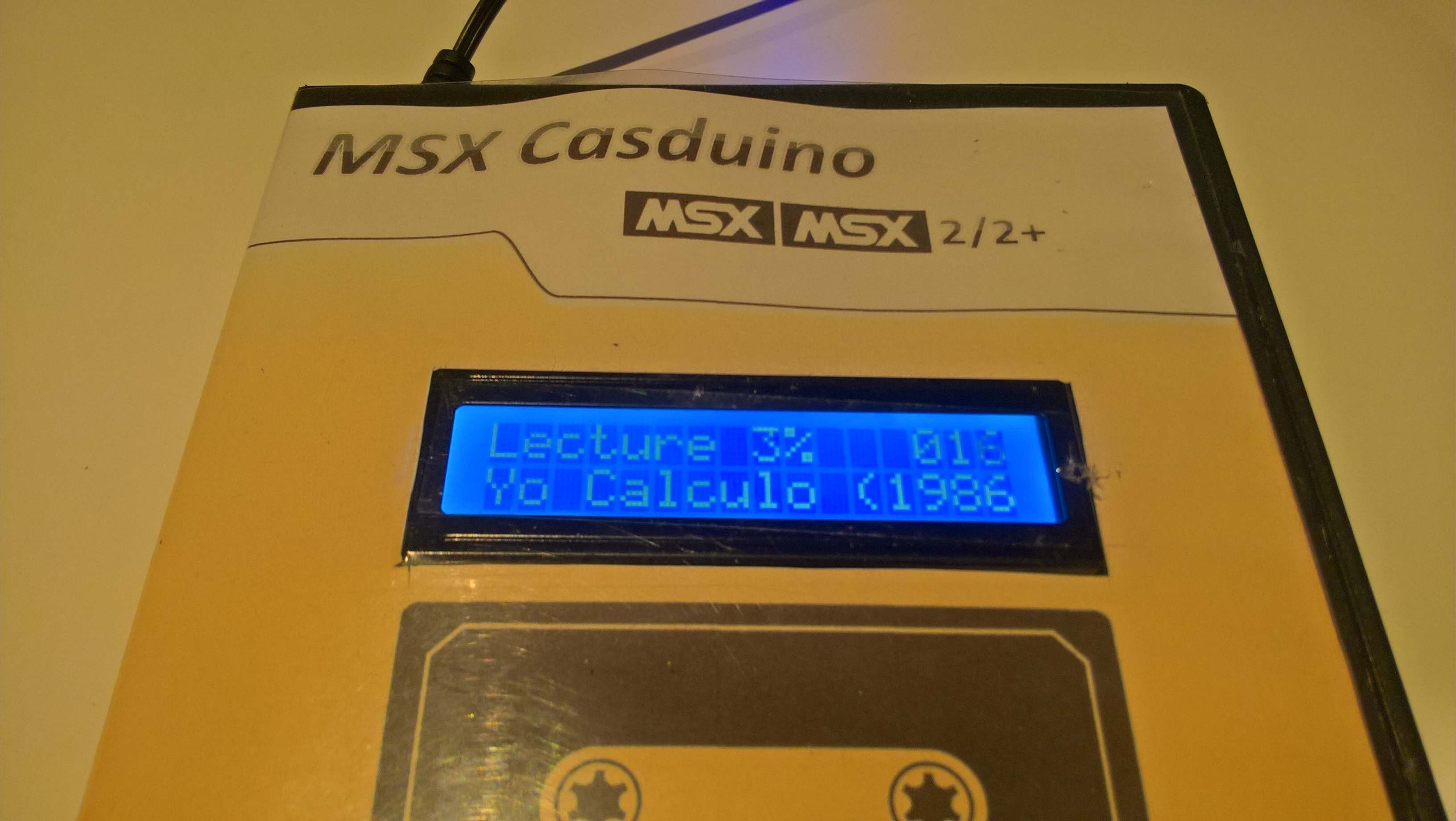

FACADE LCD

et l'interieur pour ranger le cable DIN K7


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5467

Le 26/01/2018 à 19h57
Ça fait penser au décodeur pirate pour C+ a l'epoque :D

La boîte de mon cheris , c'était bien aussi :tea

Avec l'écran c'est top :siffle Edité par TurboSEB Le 26/01/2018 à 19h58



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1338

Le 28/01/2018 à 11h56
salut

j'ai tester les 2 versions TSXDUINO et le CASDUINO

je préfére pour le moment le CASDUINO car a haute vitesse 3760 bauds y as moins de jeu qui ne marche pas

autre préférence environ 680jeux contre env 250 en plusieurs versions 0.7b et 0.8b et autres

pour le TSX duino pour le moment y as pas toutes les K7 qui ont été convertis et certaines a 3760 bauds ne marche pas ...ou il faut chercher la bonne version 0.7 ou 0.8 !!

pour la taille des fichiers , elles sont equivalente ..

ma préférence va au fichier .CAS car plus complet au niveau du nom de fichier et du loader RUN ou BLOAD qui sont absent sur TSX


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1338

Le 04/02/2018 à 17h03
Salut

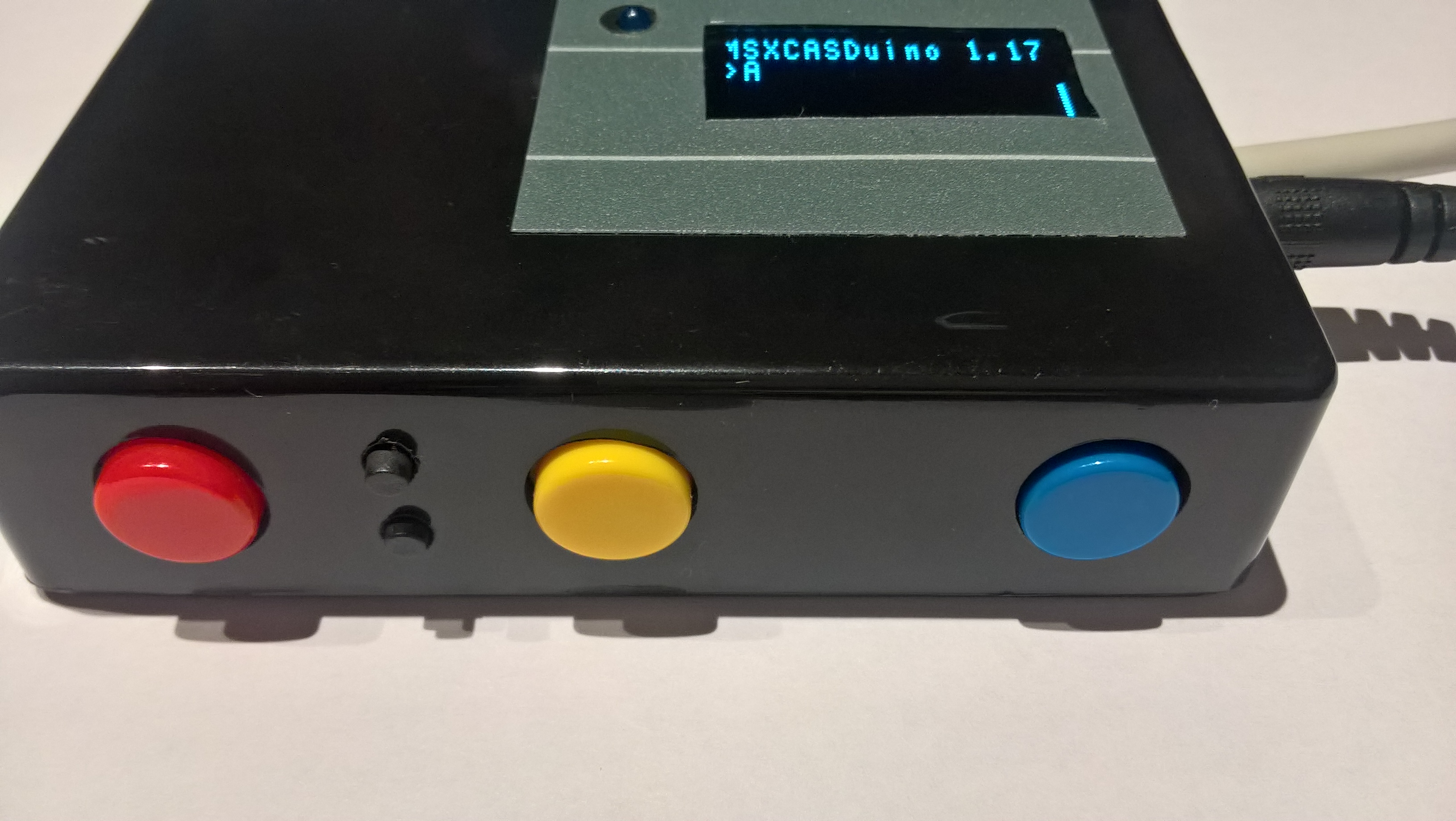

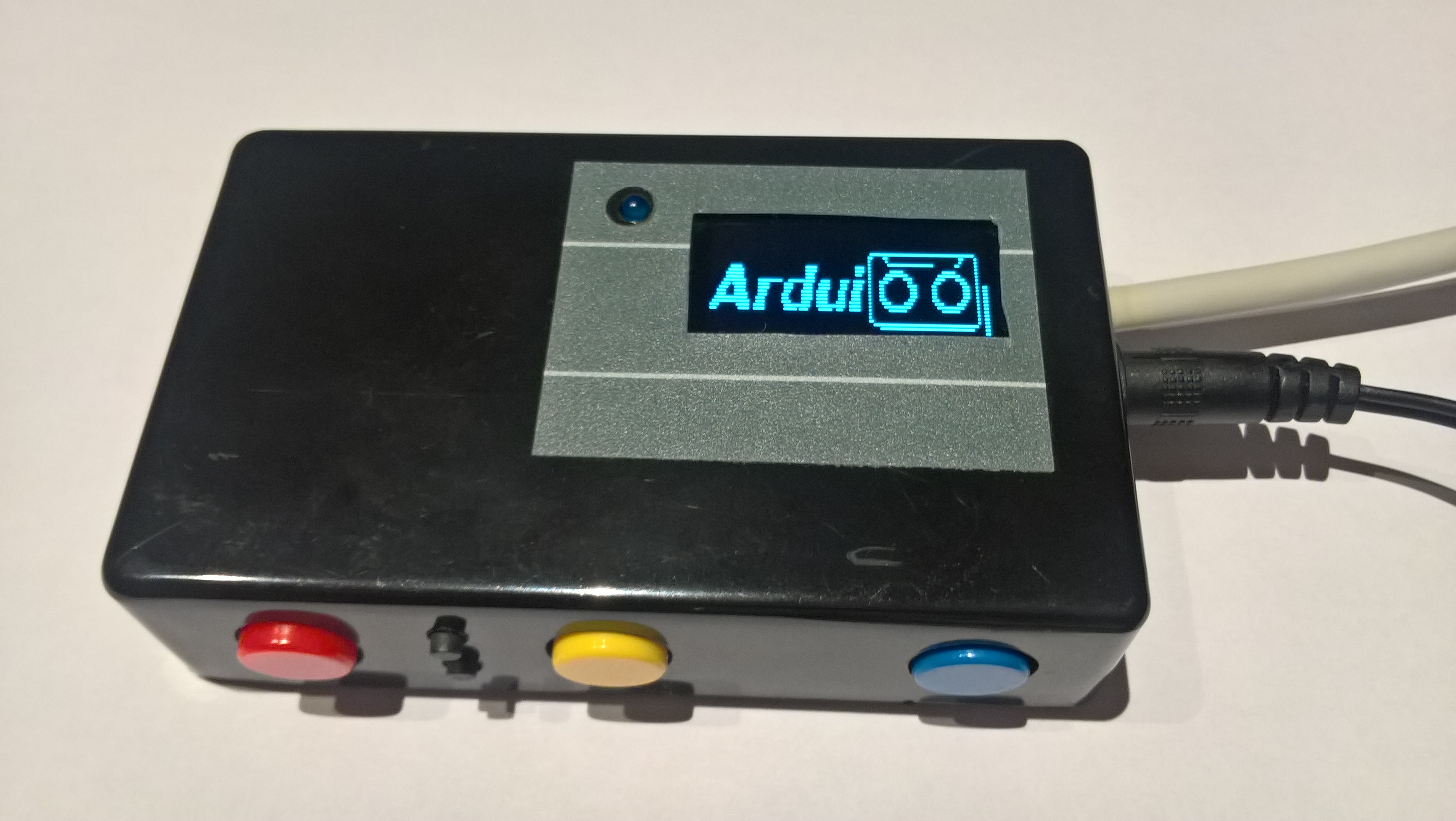

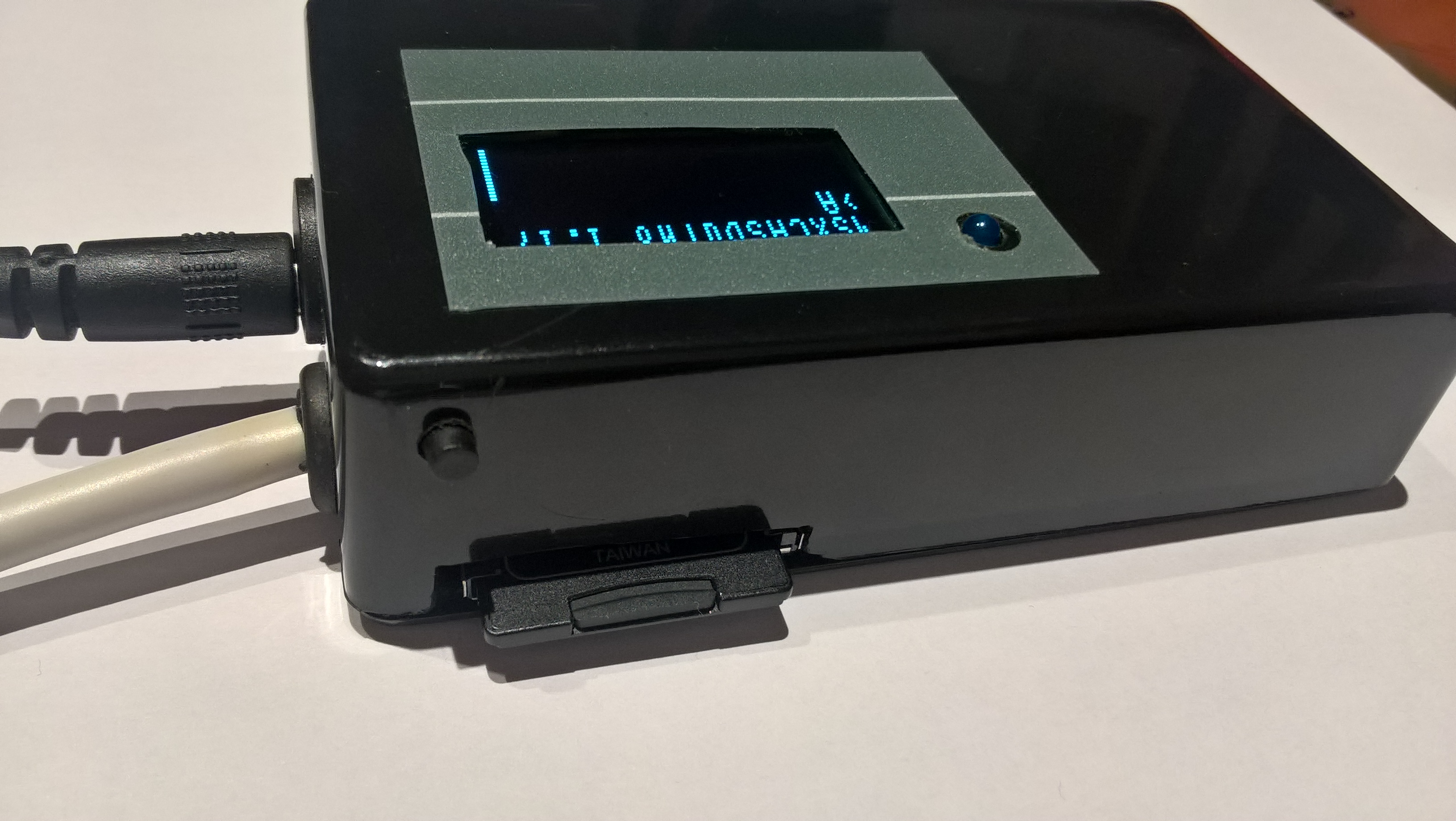

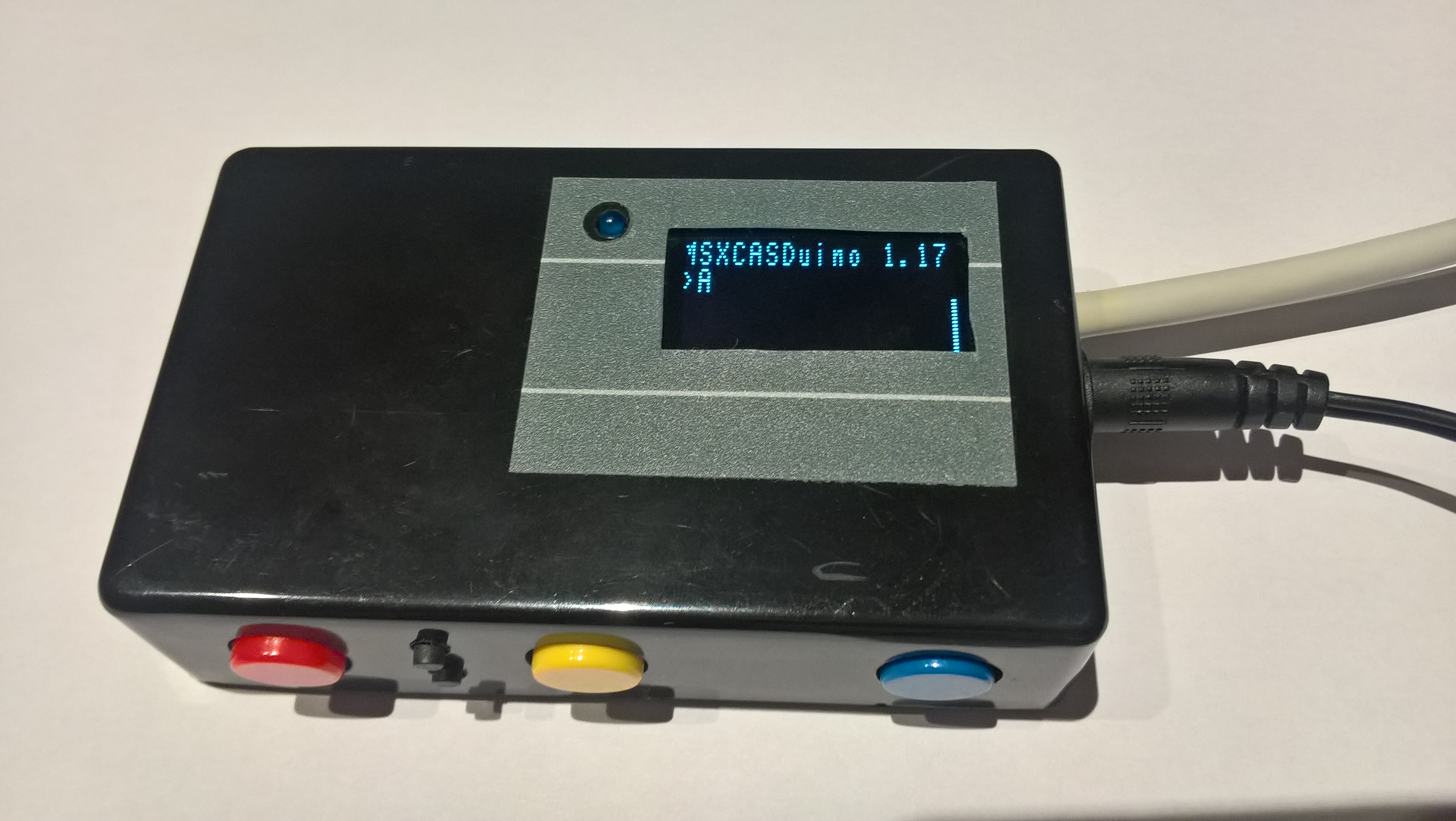

Ma nouvelle Creation ... le MINI DUINO format "IPOD"





et l'interieur ...


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1338

Le 10/08/2018 à 17h45
un projet qui ce termine en 2 versions..

CASDuino et TSXDuino

les deux versions sont des modules qui forment un tous

quelques modifs par rapport a la derniere version CASDuino 1.19 et TSXDuino 1.11
modif des logos en MSX CasDUINO et MSX TsxDUINO bug et correction voir photo et video..


et en video....
WP_20180810_17_15_33_Pro.mp4


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5467

Le 11/08/2018 à 13h27
Impressionnant :glass
J'espère que ce sont pas les boîtiers définitif :lol:oups
C'est une idée pourquoi pas, que ça soit intégrable dans un format boîtier type lecteur 3"1/2 (sur une façade de Nms 8250 peut être)

J'imagine que la version CAS interessera plus de monde, d'autant plus que il doit certainement y avoir beaucoup de fichiers en commun :)



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1338

Le 12/08/2018 à 21h02
TurboSEB :
Impressionnant :glass
J'espère que ce sont pas les boîtiers définitif :lol:oups
C'est une idée pourquoi pas, que ça soit intégrable dans un format boîtier type lecteur 3"1/2 (sur une façade de Nms 8250 peut être)

J'imagine que la version CAS interessera plus de monde, d'autant plus que il doit certainement y avoir beaucoup de fichiers en commun :)


Ben TurboSeb ouais ca devrait etre les boitiers definitifs...

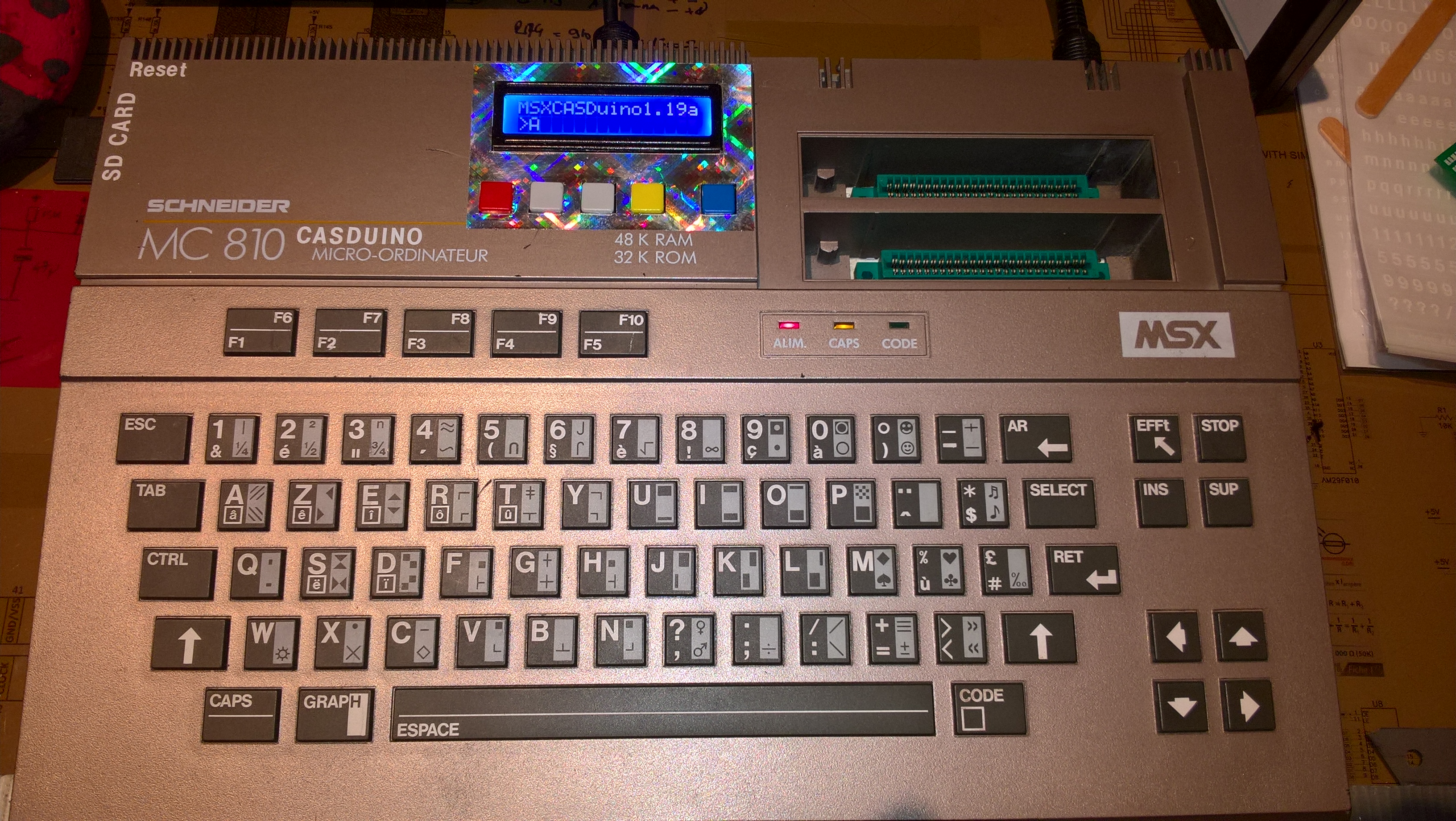

je l'ai integrer dans un MC810 de schneider ca marche impec... ;) ;) sur un MSX2 type 8250 ... bof avec la beer , la funrice ... pas la peine

et une version pour turboSeb... le MC810 CASDUINO... :lol :lol :lol
:p :p
:p :p


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5467

Le 12/08/2018 à 22h19
Bravo, c'est jolie :top

Donc une version sans boîtier, genre avec une rallonge pour l'écran et une plaquette 5 boutons avec file de rallonge est tout à fait envisageable :tea (pour ceux qui voudraient faire une intégration inside)



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1338

Le 13/08/2018 à 07h29
ben oui tout est possible la base c'est le PCB apres on fait ce qu'on veut...
