L'atelier PCB pour recréation d'ALIM MSX FS-A1 / HB-F1 / HB F1 II
Reprise du message précédent

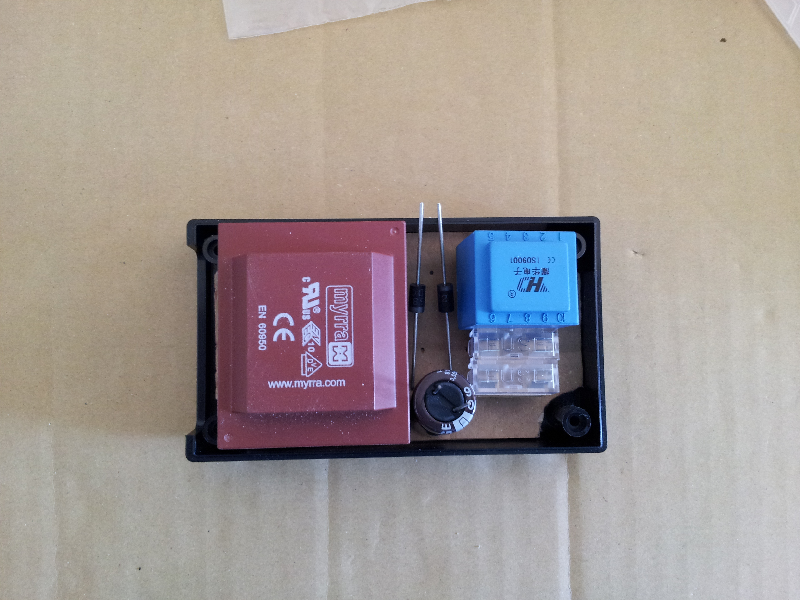

j'ai recu le boitier type "alimentation" et j'ai fait un essai pour vérifier si tout pouvait rentrer, mais c'est vraiment trop juste, j'ai pas mis les 2 fusibles sauf à mettre les diodes debout et encore pas sur que cela rentre, ca seras au minimètre :
Le transfo rouge ne tient pas si tu lui fait un quart de tour ?
Sur la photo du dessus, tu lui faire un quart de tour pour que le primaire soit a gauche, comme ça, le secondaire se retrouve directement devant les diodes.
Je vois que tu as fait un gabarit, tu peux donné les cotes ? Edité par metalgear2 Le 19/10/2016 à 20h30
Je vois que tu as fait un gabarit, tu peux donné les cotes ? Edité par metalgear2 Le 19/10/2016 à 20h30
Apparemment, j'avais raison le condensateur peut pas être placé comme sur le schéma de Jipé. C'est trop étroit.
Oui, comme le dernier exemple que je donne pour séparer le 220V du secondaire. Le transfo devrait rentrer tout juste sauf si les coins de haut butent sur les parois du boitier. Edité par GDX Le 20/10/2016 à 02h35
metalgear2 :
Sur la photo du dessus, tu lui faire un quart de tour pour que le primaire soit a gauche, comme ça, le secondaire se retrouve directement devant les diodes.
Oui, comme le dernier exemple que je donne pour séparer le 220V du secondaire. Le transfo devrait rentrer tout juste sauf si les coins de haut butent sur les parois du boitier. Edité par GDX Le 20/10/2016 à 02h35
J'ai refait un test en tournant le plus gros transfo et voila ce que cela pourrait donner :

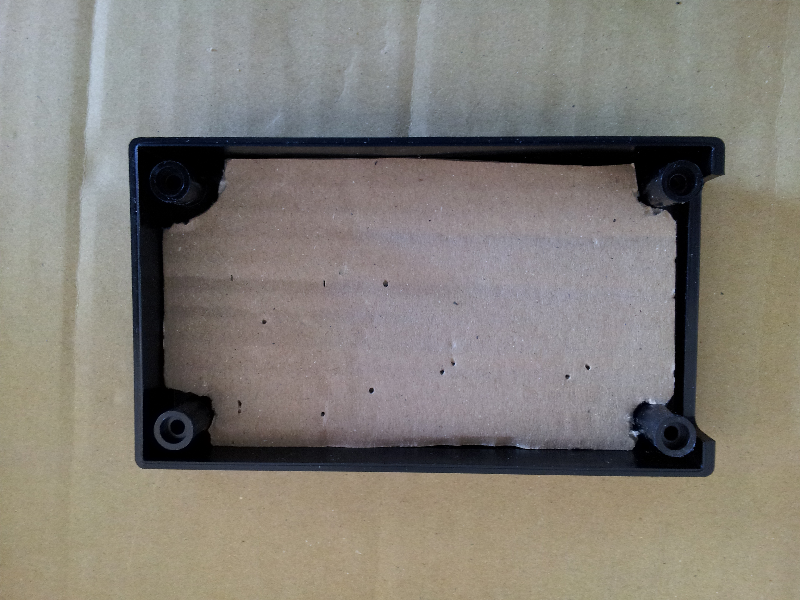

le gabarit en carton je l'ai fait en prenant les dimensions du datasheet ( 71 X 123 ), mais c'est un peu juste il faut dire aussi que découper au cutter et au ciseau c'est pas évident d’être juste au minimètre !
le gabarit en carton je l'ai fait en prenant les dimensions du datasheet ( 71 X 123 ), mais c'est un peu juste il faut dire aussi que découper au cutter et au ciseau c'est pas évident d’être juste au minimètre !
Bon j'ai repris ce projet pour réussir enfin à le terminer
Finalement j'ai trouvé un nouveau boitier qui correspond exactement à ce que j'avais besoin, il est un peu plus grand et fait exactement le style alimentation d'ordinateur
Ainsi que des transformateur moulé plus petit pour les mêmes puissances
le boitier:
Les transformateurs:
->18V 3VA
->2x9V 20VA
Le PCB:
Avec les nouveaux transformateurs:
Avec les transformateur MYRRA :
J'ai prévu sur le PCB que l'on puisse connecter les 2 types de Transformateurs (YHDC ou MYRRA):
J'ai déjà commandé les transformateurs YHDC et 1 boitier, il me reste à faire fabriquer les PCB et je pourrais faire le test final pour vérifier que cela rentre correctement dans le boitier, (évidemment j'ai fait une vérification avec un patron en papier, mais bon c'est pas sur au minimètre) ....
J'ai prévu 1 trou de fixation pour maintenir le PCB dans le boitier, un seul tombe au bon endroit et on ne peux mettre le PCB que dans un sens sinon le trou tombe en face du vide
N'hésitez pas si vous avez des suggestions ou remarques ? Edité par 6502man Le 27/06/2017 à 17h24
Finalement j'ai trouvé un nouveau boitier qui correspond exactement à ce que j'avais besoin, il est un peu plus grand et fait exactement le style alimentation d'ordinateur
Ainsi que des transformateur moulé plus petit pour les mêmes puissances
le boitier:
Les transformateurs:
->18V 3VA
->2x9V 20VA
Le PCB:
Avec les nouveaux transformateurs:
Avec les transformateur MYRRA :
J'ai prévu sur le PCB que l'on puisse connecter les 2 types de Transformateurs (YHDC ou MYRRA):
J'ai déjà commandé les transformateurs YHDC et 1 boitier, il me reste à faire fabriquer les PCB et je pourrais faire le test final pour vérifier que cela rentre correctement dans le boitier, (évidemment j'ai fait une vérification avec un patron en papier, mais bon c'est pas sur au minimètre) ....
J'ai prévu 1 trou de fixation pour maintenir le PCB dans le boitier, un seul tombe au bon endroit et on ne peux mettre le PCB que dans un sens sinon le trou tombe en face du vide
N'hésitez pas si vous avez des suggestions ou remarques ? Edité par 6502man Le 27/06/2017 à 17h24

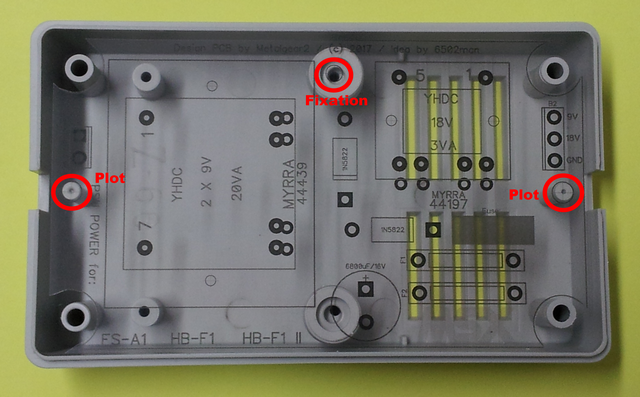

Test d'un gabarit sur transparent et ca correspond exactement au dimensions attendus du boitier
Le PCB s'enficheras sur les 2 plots droite et gauche, une vis permettra de fixer le PCB sur le fond du boitier, pour les angles j'ai dessiné un PCB avec des coins cassés arrondis
Je vais juste prévoir un diamètre légèrement plus grand par sécurité pour les 2 plots ...
Le PCB s'enficheras sur les 2 plots droite et gauche, une vis permettra de fixer le PCB sur le fond du boitier, pour les angles j'ai dessiné un PCB avec des coins cassés arrondis
Je vais juste prévoir un diamètre légèrement plus grand par sécurité pour les 2 plots ...
Bonjour,
Ca m'a l'air correct tout ça
Ca m'a l'air correct tout ça
Avec double fusibles, la classe !
Pour le chimique de 6800𝛍F si tu pouvais ne pas le coller au transfo, ça t'éviterais un procès pour obsolescence programmée ;-)
Dans un téléviseur Samsung avait fait le coup, et condamné pour vieillissement prématuré du condo...
Il ne faut pas être ingénieur de haut vol, mais bien délibérer pour tuer l'appareil précocement !
En faite c'est le transfo Myrra qui est très gros et ne laisse pas beaucoup de place pour le condensateur !!!
Avec les transfo YHDC il y a un peu plus de place pour le condensateur
Je vais essayer de décaler un peu le condensateur ... Edité par 6502man Le 29/06/2017 à 22h44
Avec les transfo YHDC il y a un peu plus de place pour le condensateur
Je vais essayer de décaler un peu le condensateur ... Edité par 6502man Le 29/06/2017 à 22h44
