L'atelier PCB pour recréation d'ALIM MSX FS-A1 / HB-F1 / HB F1 II
Reprise du message précédent
les trous de fixations tombe en plein dans les transfo
Et les puits reduisent trop l'espace disponible
Donc je préfére rester sur la première version ou alors ne pas faire de trou de fixation et trouver une solution avec les puits du boitier ???
Bonjour,
Tu peux gagner en longueur, descend un peu le condo et met les deux diodes dans le même alignement, comme ça tu peux bouger un peu le transfo 44197.
Tu peux gagner en longueur, descend un peu le condo et met les deux diodes dans le même alignement, comme ça tu peux bouger un peu le transfo 44197.
Je viens d'essayer, j'arrive a 114 au lieu de 123
En effet, les trous sont mal placés.
En mettant les diodes debout, en centrant le petit transfo, en changeant la place des fusibles avec les diodes et en plaçant les connecteurs perpendiculaires de chaque côté du petit transfo, ça devrait suffire pour dégager au moins 2 trous. Edité par GDX Le 09/10/2016 à 17h25
En mettant les diodes debout, en centrant le petit transfo, en changeant la place des fusibles avec les diodes et en plaçant les connecteurs perpendiculaires de chaque côté du petit transfo, ça devrait suffire pour dégager au moins 2 trous. Edité par GDX Le 09/10/2016 à 17h25

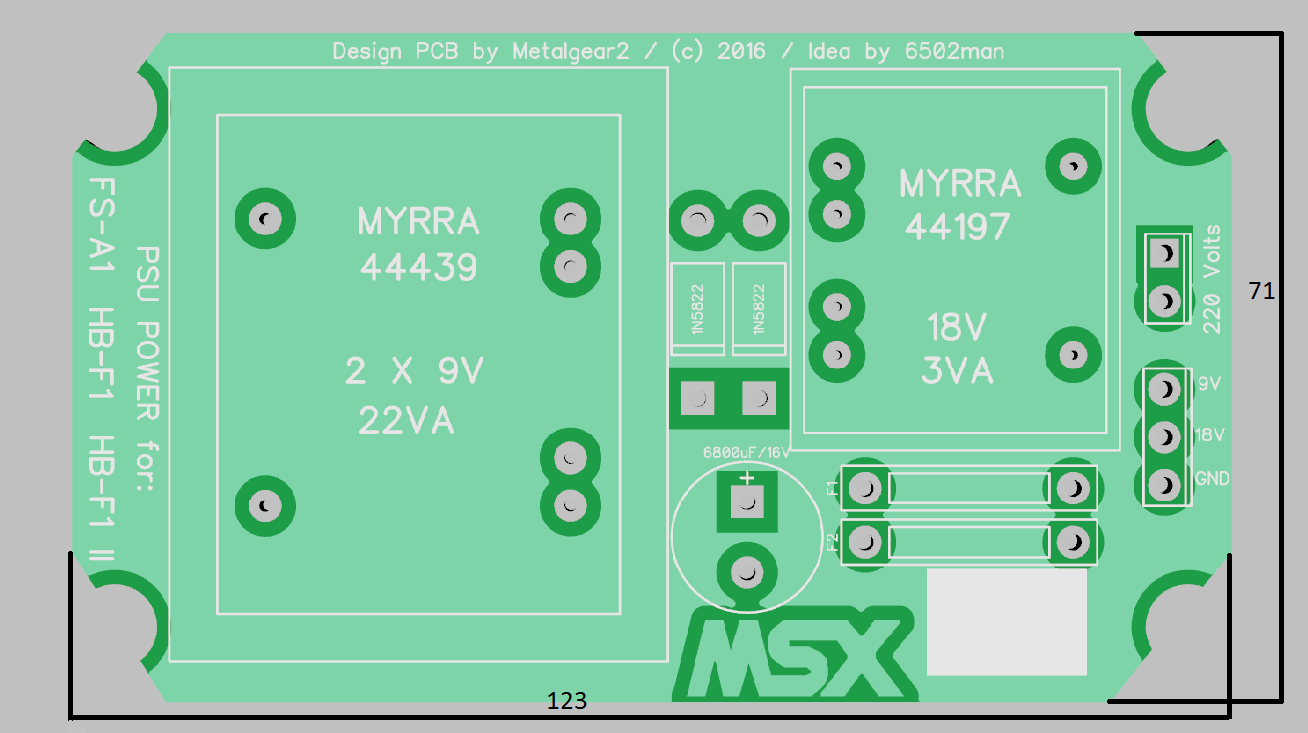

Voici la dernière version pour rentrer dans le boitier noir :
J'ai fait une impression 1:1 et je vais vérifier si les composants peuvent rentrer sans être trop sérré (condos, transfo,..) ...

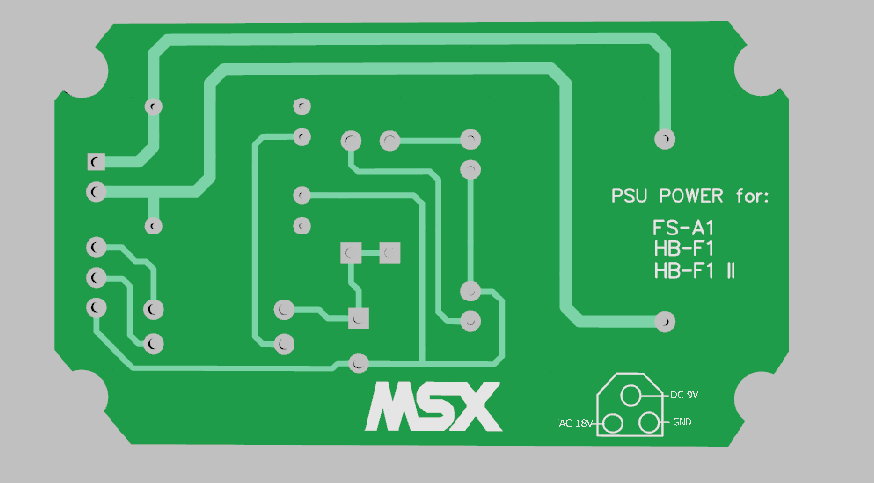

Et le côté pistes validé par MetalGear2 (merci):
J'ai fait une impression 1:1 et je vais vérifier si les composants peuvent rentrer sans être trop sérré (condos, transfo,..) ...
Et le côté pistes validé par MetalGear2 (merci):

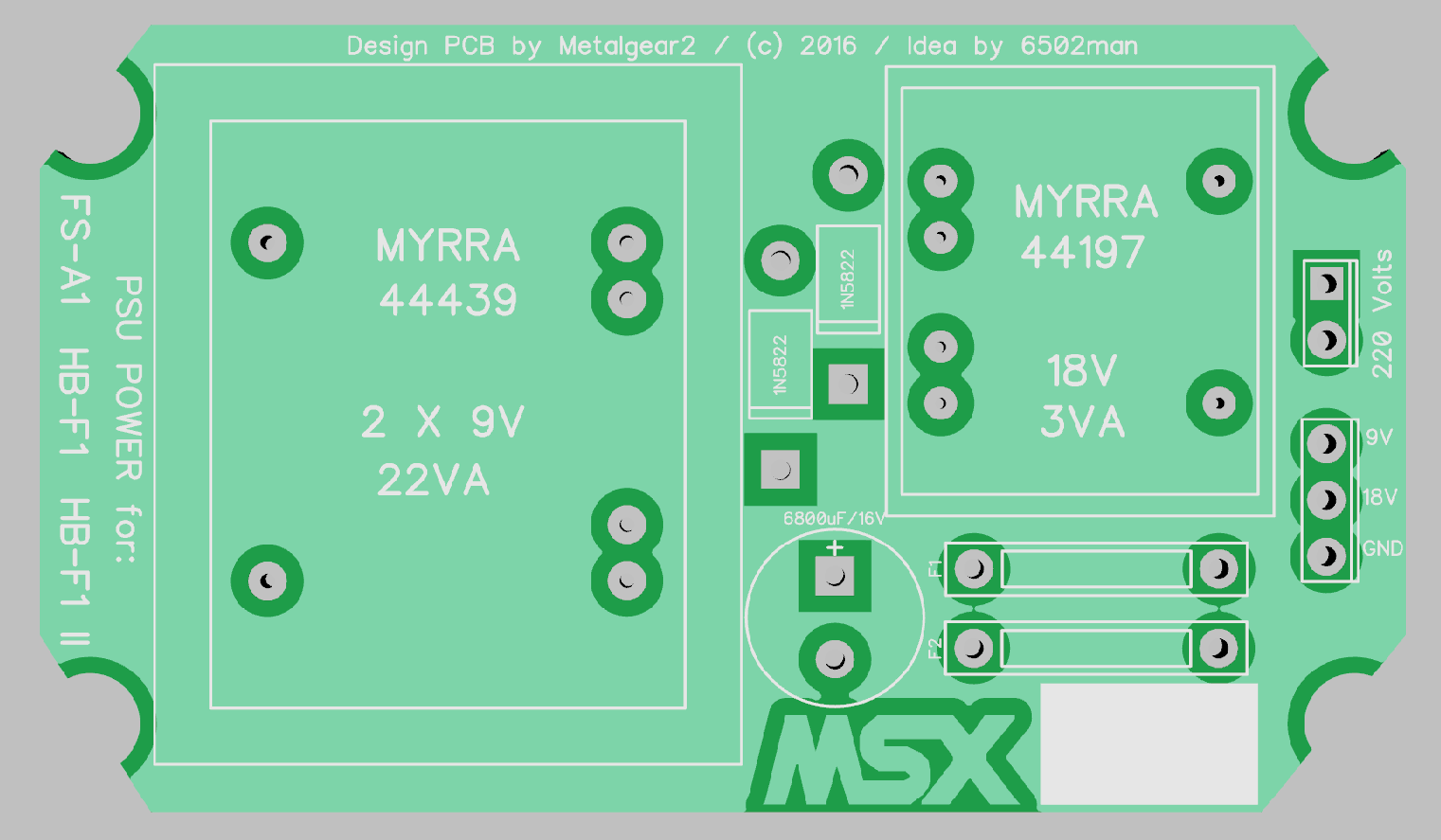

Après impression en 1:1 j'ai vérifié en placant les composants sur la feuille, et c'est vraiment très serrés !
J'ai quand même modifié le PCB pour décaler comme j'ai pu les 2 diodes mais il faudrait redessiner les pistes pour pouvoir plus les décaler
On peut aussi vu que les tiges des diodes sont assez longues les mettre à 2 hauteur différentes ?
j'ai aussi modifié légèrement les espaces des portes fusibles qui étaient trop petits pour ceux que j'ai utilisés, on peut très bien aussi mettre que les simple "contacts à fusibles" : http://img.directindustry.fr/images_di/photo-g/63110-8359775.jpg
Pour finir j'ai mesuré le plus gros transfo avec les pins il faut compter 50 de hauteur !!!
Voila.
Edité par
6502man
Le 10/10/2016 à 16h55
J'ai quand même modifié le PCB pour décaler comme j'ai pu les 2 diodes mais il faudrait redessiner les pistes pour pouvoir plus les décaler
On peut aussi vu que les tiges des diodes sont assez longues les mettre à 2 hauteur différentes ?
j'ai aussi modifié légèrement les espaces des portes fusibles qui étaient trop petits pour ceux que j'ai utilisés, on peut très bien aussi mettre que les simple "contacts à fusibles" : http://img.directindustry.fr/images_di/photo-g/63110-8359775.jpg
Pour finir j'ai mesuré le plus gros transfo avec les pins il faut compter 50 de hauteur !!!
Voila.
Edité par
6502man
Le 10/10/2016 à 16h55
Euh !!! Par experience faut mieux pas melanger le primaire et le secondaire (220V en haut et en Bas et au millieu le 9V/18V ) dangeureux !!!
faut mieux mettre le 220V d'un cote et les 9/18V de l'autre et bien separer !!!
faut mieux mettre le 220V d'un cote et les 9/18V de l'autre et bien separer !!!
