Le 08/07/2017 à 23h20

Reprise du message précédent

la dernière version:



Site web
6502man Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 19/08/2013 à 18h14

Messages: 815

Le 10/08/2017 à 17h10
Les PCB sont arrivées ils sont tout beau :lol



Ils rentrent impeccablement dans le boitier que j'ai choisi :top :siffle

les 2 trous de fixation du PCB sont bien en face des puits du boitiers :oups

Dès que je peux je soude les composants et test l'alimentation, si tout est correct je proposerais des kit (PCB + diodes + condo) pour ceux intéressé ;)

A suivre ... Edité par 6502man Le 10/08/2017 à 17h14


Site web
6502man Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 19/08/2013 à 18h14

Messages: 815

Le 16/08/2017 à 16h10
J'ai put enfin souder les composants et ca fonctionne très bien :siffle :p

Malgré tout il y a un petit défaut les 2 portes fusibles ne tiennent pas côte à côte ils sont trop large par rapport à l'empreinte, c'est trop bête car j'ai vérifier le positionnement sur ma maquette 1:1 de tous les éléments, mais j'ai complément zappé les portes fusibles :oups :gre
C'est de ces erreurs que l'on apprend :lol
J'ai trouvé une solution (pas très élégante et pas très orthodoxe) j'ai placé un porte fusible sur chaque face :fou et par chance ca rentre dans le boitier sans gêner (pour celui qui est placé en dessous), car le PCB repose sur les puits de fixations prévu :lol

Après j'ai constaté que le fusible T250ma sur le 9V est un peu juste il vaut mieux prendre un T500ma :sick

Le principal c'est que ça fonctionne correctement et que cela rentre implacablement dans le boitier que j'ai choisi.



Voila un projet terminé et fonctionnel, pour ceux intéressés je vais proposer un KIT dans un autre post ... Edité par 6502man Le 16/08/2017 à 16h12


Site web
6502man Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 19/08/2013 à 18h14

Messages: 815

Le 17/08/2017 à 15h52

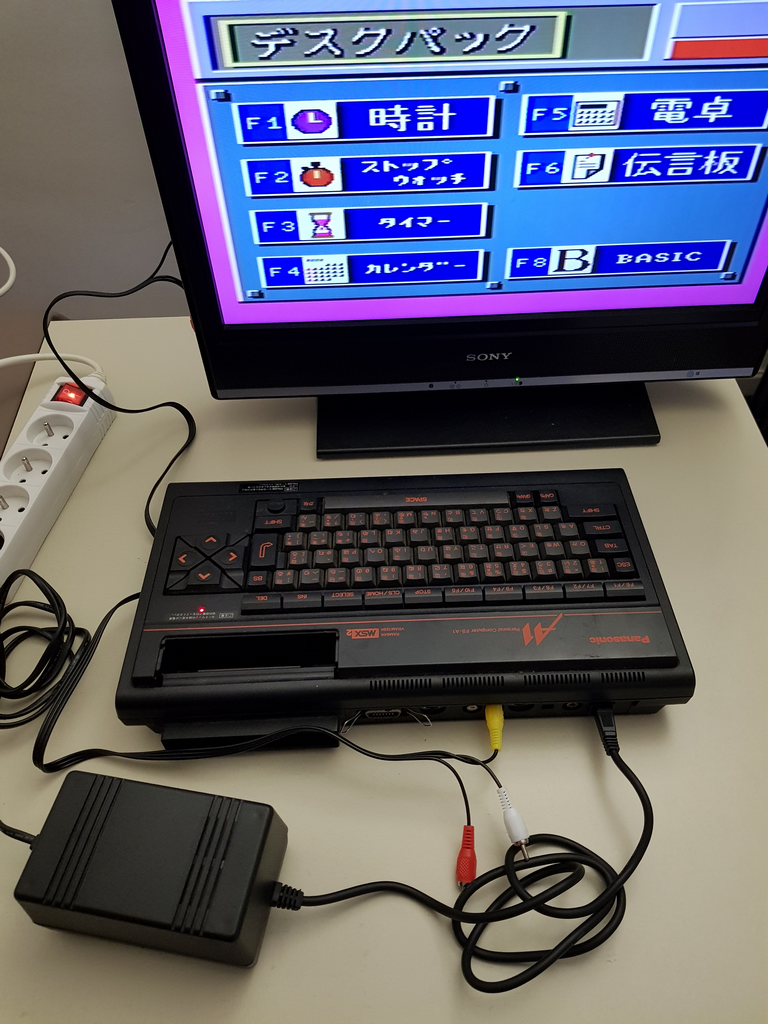

Pour finir voici le transfo en fonctionnement, j'en ai profité pour rajouter une étiquette personnalisé sur le bloc d'alimentation :lol :



Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10384

Le 17/08/2017 à 15h57
joli travail , c'est goonies qui va être jaloux d'avoir un FS-A1 sans alim :D


:noel
Site web
goonies Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 28/08/2010 à 21h46

Messages: 1199

Le 17/08/2017 à 22h45
ah bon??? h=je croyais que tu avais en sorte qu'il en ait une???


.....comme dans tous les pays..il ya des mechants et des gentils....

metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 17/08/2017 à 22h47
Tu as finalement trouve le connecteur côté MSX ou tu as prit celui d'origine ?



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
6502man Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 19/08/2013 à 18h14

Messages: 815

Le 17/08/2017 à 22h54

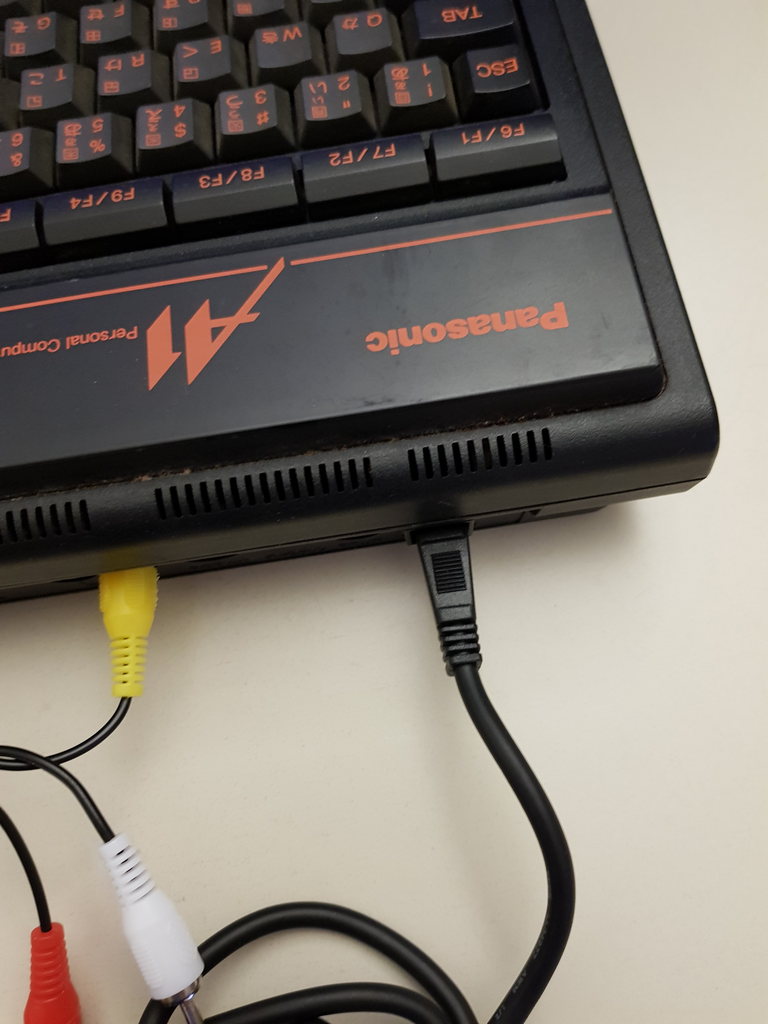

J'ai récupéré sur une alim HP qui à le même connecteur ;)

Car impossible de trouvé ce connecteur même cas pour les HB-10 / HB-20 c'est le même style de connecteur mais pas de la même taille :(


Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 17/08/2017 à 23h00
C'est quoi comme alim HP, imprimante, pc portable, ... ?



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
6502man Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 19/08/2013 à 18h14

Messages: 815

Le 18/08/2017 à 08h26
La référence du transfo est SDD018-1000 .

Imprimante ou portable je sait pas !


Site web
Papy MSX Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 19/07/2015 à 16h45

Messages: 220

Le 19/08/2017 à 03h53

6502man Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 19/08/2013 à 18h14

Messages: 815

Le 21/08/2017 à 16h32
A la place des porte fusibles vous pouvez utiliser ca avec un peu de gaine thermo pour protéger des faux contact :


eska
