L'atelier [ PANASONIC MSX2+ FS-A1WX ] panne Condensateurs
Salut,
Je continue dans mon grand trie MSX et ressors au fur et à mesure les machines et refait des tests, certains étaient déjà en panne d'autres fonctionné à l'époque ou je les avaient achetés.
Donc la j'ai sorti un MSX2+ FS-A1 WX qui n'a jamais fonctionné, faute de temps et de compétence je n'ai jamais entrepris de tenter une réparation.
La panne :
A l'allumage rien à l'écran, la diode power s'allume 10 secondes et faibli pour s'éteindre au bout d'encore 10 secondes (environ).
Diagnostic d'un néophyte :
Des condensateurs ont du rendre l’âme ou l'alimentation est HS
Démontage de la machine, je n'ai pas testé les voltages à la sortie du transfo, je n'avais pas avec moi les schémas de la machine, il faut que je trouve les schémas ...

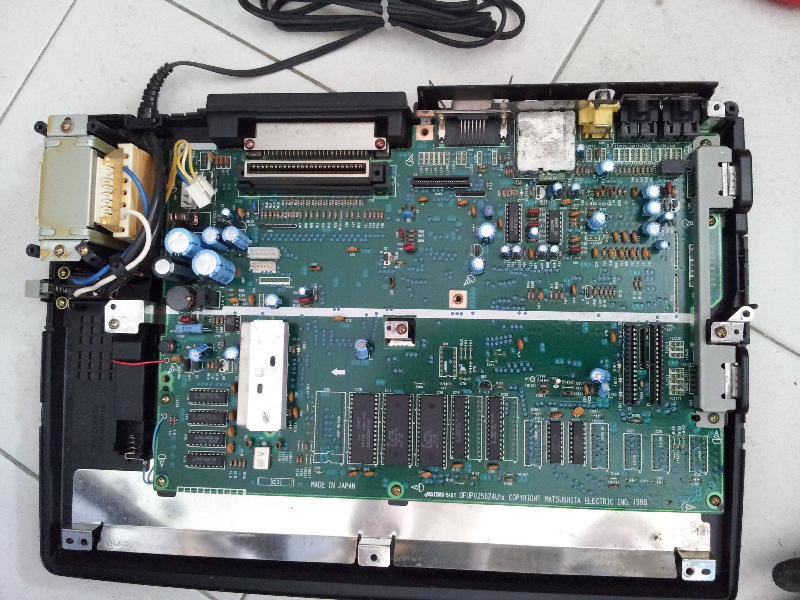

Voila ce que j'ai pu observer sur la carte mère :

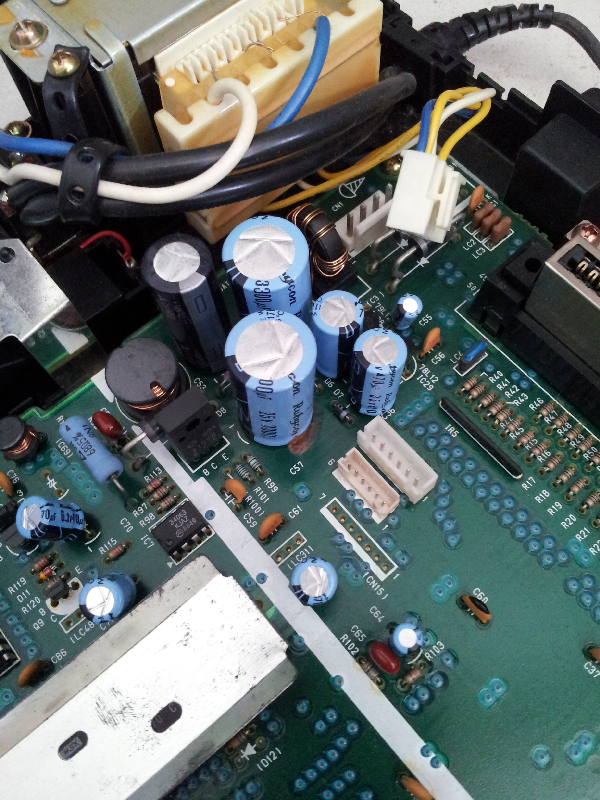

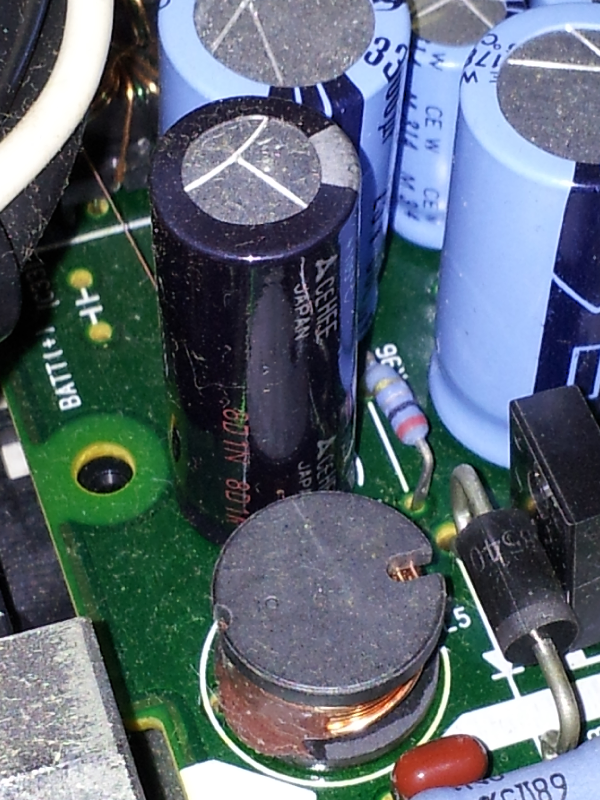

Après le transfo un gros condensateur à l'air d'avoir fuit ?

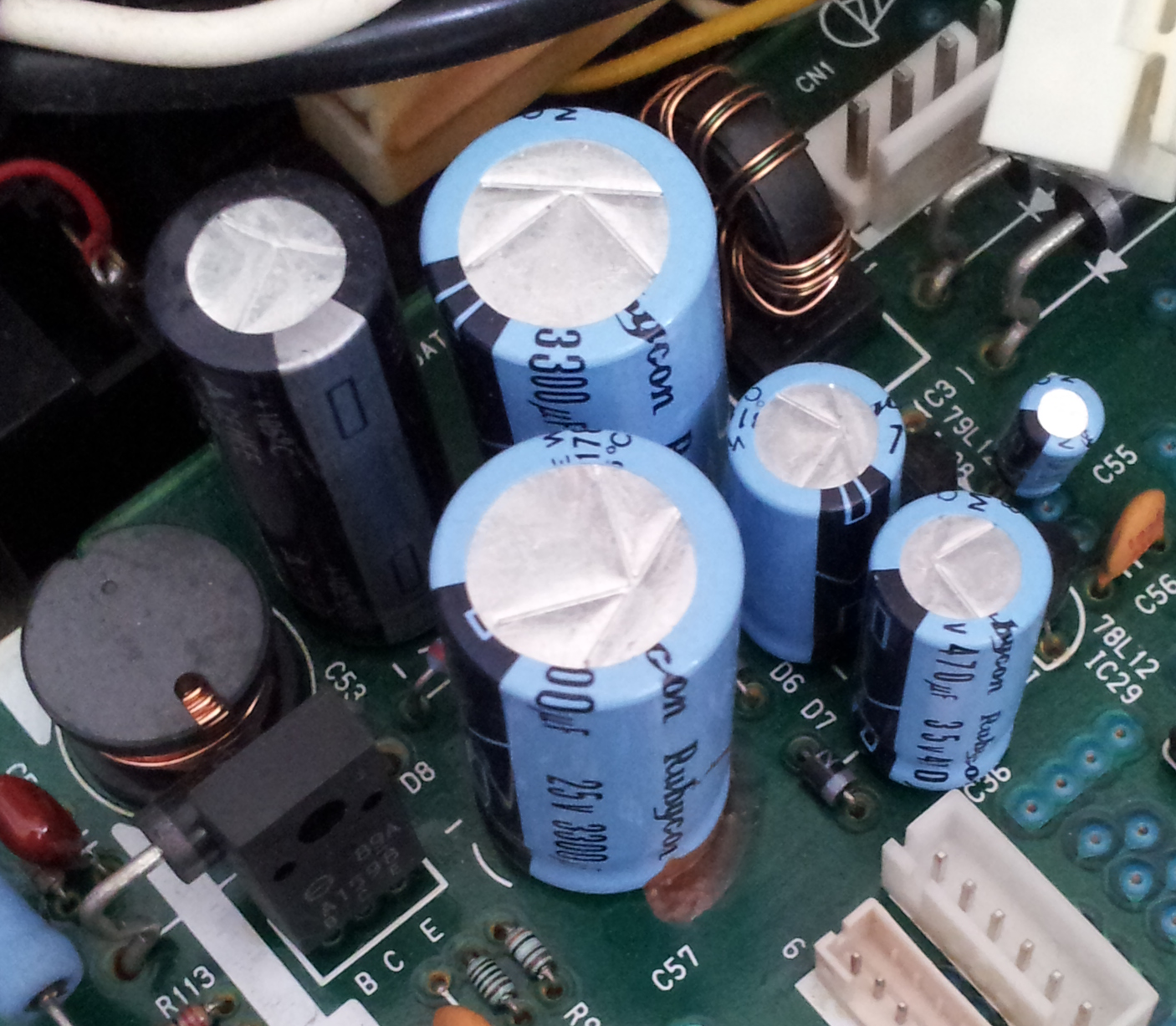

Je vais changer les 5 condensateur par prévention (rond rouge), il faut que j'identifie les valeurs de chaque, et trouver un vendeur sur Eb en France qui à toutes les références ...
2 X 3300µF 25V
2 X 470µF 35V
1 X 8D1N ????
Avant de tout reconnecter je testerais les voltage à la sortie du transfo une fois les schémas trouvé, je remplacerais les condensateur et referais un test après avoir rebrancher le transfo si les voltages sont correctes ...
Je continue dans mon grand trie MSX et ressors au fur et à mesure les machines et refait des tests, certains étaient déjà en panne d'autres fonctionné à l'époque ou je les avaient achetés.
Donc la j'ai sorti un MSX2+ FS-A1 WX qui n'a jamais fonctionné, faute de temps et de compétence je n'ai jamais entrepris de tenter une réparation.
La panne :
A l'allumage rien à l'écran, la diode power s'allume 10 secondes et faibli pour s'éteindre au bout d'encore 10 secondes (environ).
Diagnostic d'un néophyte :
Des condensateurs ont du rendre l’âme ou l'alimentation est HS
Démontage de la machine, je n'ai pas testé les voltages à la sortie du transfo, je n'avais pas avec moi les schémas de la machine, il faut que je trouve les schémas ...
Voila ce que j'ai pu observer sur la carte mère :
Après le transfo un gros condensateur à l'air d'avoir fuit ?
Je vais changer les 5 condensateur par prévention (rond rouge), il faut que j'identifie les valeurs de chaque, et trouver un vendeur sur Eb en France qui à toutes les références ...
2 X 3300µF 25V
2 X 470µF 35V
1 X 8D1N ????
Avant de tout reconnecter je testerais les voltage à la sortie du transfo une fois les schémas trouvé, je remplacerais les condensateur et referais un test après avoir rebrancher le transfo si les voltages sont correctes ...

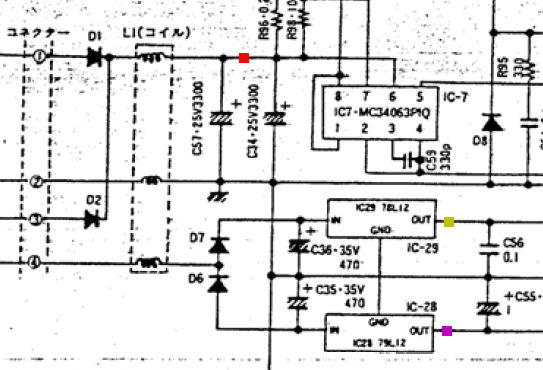

J'ai pas trouvé de schéma ou de service manuel pour le FS-A1WX, mais un schéma refait ou l'on voit la partie transformateur :
Donc je pourrais tester la sortie du transfo en AC entre 1-2 2-3 et 2-4 , est ce que vous pensez que c'est juste ?
Donc je pourrais tester la sortie du transfo en AC entre 1-2 2-3 et 2-4 , est ce que vous pensez que c'est juste ?
Bonsoir,
Décidément, quand tu commence a dépanner, tu passe s tout en revu
Pour ton condo que tu soupçonne d'avoir une fuite, c'est simplement de la colle. Ca servait surtout au constructeur pour savoir si la bête n'avait pas été bricole.
Mais a mon avis, tu as bien un problème d'alim.
Dans un premier temps, tu peux vérifier les diodes, elles doivent passer que dans un seul sens. Ensuite, tu peux vérifier le transistor étant donner que le brochage est inscrit sur la PCB.
Pour tester un transistor : http://www.msxvillage.fr/forum/topic.php?id=2741&pt=1#m64271
Décidément, quand tu commence a dépanner, tu passe s tout en revu
Pour ton condo que tu soupçonne d'avoir une fuite, c'est simplement de la colle. Ca servait surtout au constructeur pour savoir si la bête n'avait pas été bricole.
Mais a mon avis, tu as bien un problème d'alim.
Dans un premier temps, tu peux vérifier les diodes, elles doivent passer que dans un seul sens. Ensuite, tu peux vérifier le transistor étant donner que le brochage est inscrit sur la PCB.
Pour tester un transistor : http://www.msxvillage.fr/forum/topic.php?id=2741&pt=1#m64271
Merci pour l'info, j'ai aussi pensé à de la colle !!!
c'est la que l'on voit que je ne suis pas électronicien
Dès que je peux je teste les diodes et le transistor BCE par contre c'est un NPN ou PNP
Mais il faut aussi que je test la sortie du transfo au cas ou !!
c'est la que l'on voit que je ne suis pas électronicien
Dès que je peux je teste les diodes et le transistor BCE par contre c'est un NPN ou PNP
Mais il faut aussi que je test la sortie du transfo au cas ou !!
6502man :
... par contre c'est un NPN ou PNP
J'arrive pas à lire la référence sur la photo
Citation :
Mais il faut aussi que je test la sortie du transfo au cas ou !!
Tout a fait
Edité par
metalgear2
Le 17/09/2016 à 21h21

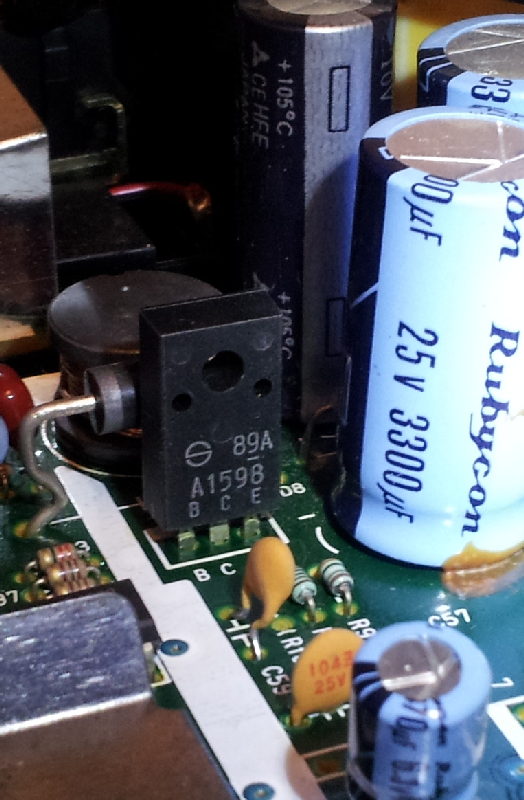

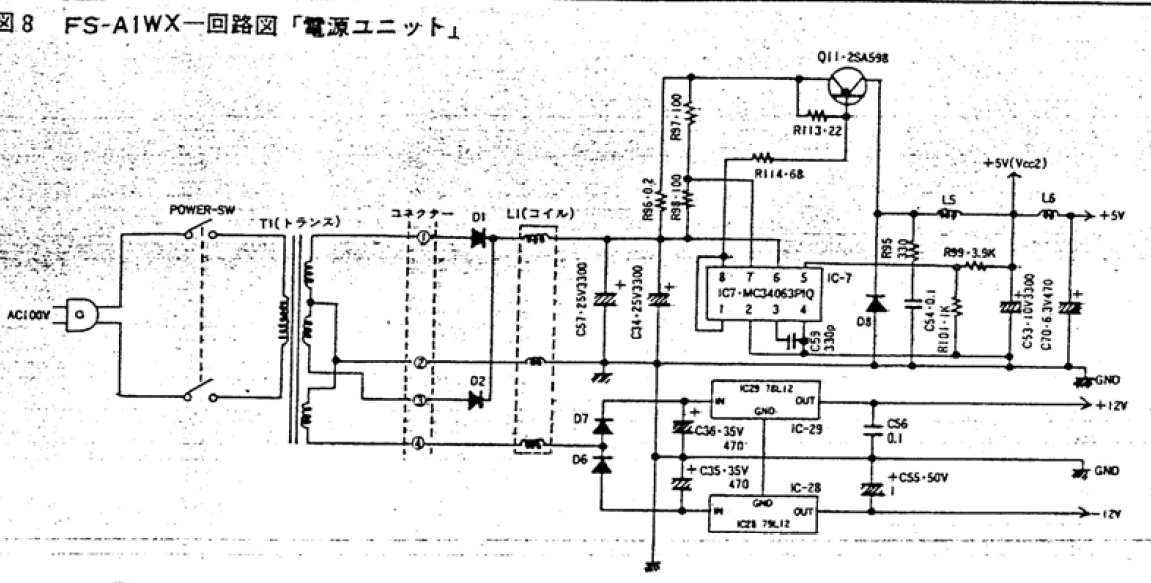

voici le schéma plus complet avec le transistor 2SA598 PNP et les régulateurs
le transfo est en 100V si il a été branché en 220V il a peut être pris un coup de chaud et il se met en protection par la sonde de température interne cablée en série avec le bobinage primaire
le transfo est en 100V si il a été branché en 220V il a peut être pris un coup de chaud et il se met en protection par la sonde de température interne cablée en série avec le bobinage primaire
Merci Jipe pour le schéma
Je n'ai jamais branché sur du 220V du matos japonais, et celui la il vient du Japon !
Pour le test en sortie du transfo c'est bien 1-2 , 2-3 et 2-4 pour avoir les tensions de sorties ?
merci.
Je n'ai jamais branché sur du 220V du matos japonais, et celui la il vient du Japon !
Pour le test en sortie du transfo c'est bien 1-2 , 2-3 et 2-4 pour avoir les tensions de sorties ?
merci.
6502man :
Pour le test en sortie du transfo c'est bien 1-2 , 2-3 et 2-4 pour avoir les tensions de sorties ?
Suivant le schéma, c'est bien dans cette ordre que le test doit être fait
Si tu as fait le test sur les diodes D1, D2, D6, D7 et quelle sont OK, tu peux vérifier :
Avec la pointe noir sur la GND, puis avec la pointe rouge sur
Point jaune : +12V
Point violet : -12V
Tu peux aussi vérifier le point rouge, tu devrais trouver une tension au dessus, voir très au dessus de 5V.
Si tu as les trois tensions, le transfo est OK.
Avec la pointe noir sur la GND, puis avec la pointe rouge sur
Point jaune : +12V
Point violet : -12V
Tu peux aussi vérifier le point rouge, tu devrais trouver une tension au dessus, voir très au dessus de 5V.
Si tu as les trois tensions, le transfo est OK.
Voici les mesures des tensions à la sortie du transfo (non connecté à la carte mère) :
repérage sur la carte mère : 1 à 4 et sur le cable : Jaune/Blanc/Jaune/Bleu .
1-2 = 14 Volt alternatif
2-3 = 14 Volt alternatif
2-4 = 19 Volt alternatif
ensuite on passe au diode :
D1 ok passant dans le sens du schéma
D2 ok passant dans le sens du schéma
D8 passant dans les 2 sens ???
j'ai oublié De tester D6 et D7, demain ...

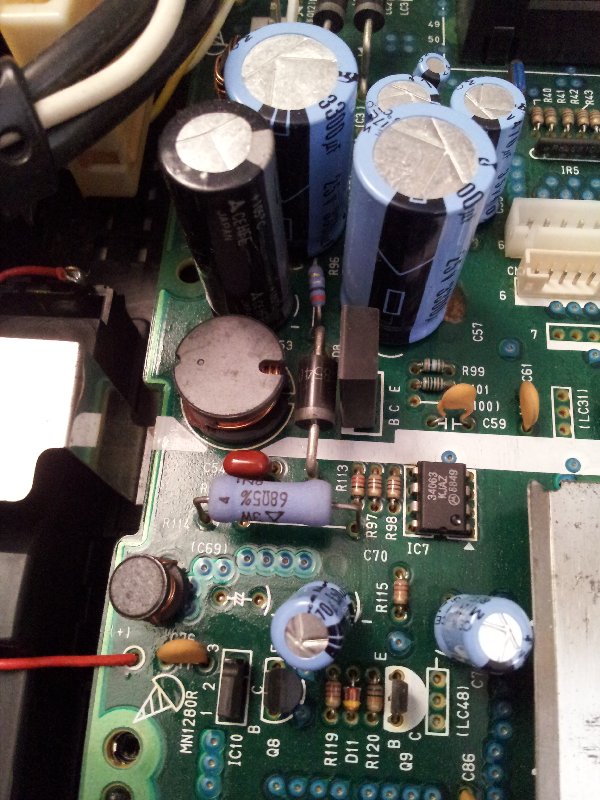

Pour le transistor :
en suivant ton tuto j'ai des résultat dans tous les tests sauf entre C et E
Voila qu'est ce que ca donne docteurs
repérage sur la carte mère : 1 à 4 et sur le cable : Jaune/Blanc/Jaune/Bleu .
1-2 = 14 Volt alternatif
2-3 = 14 Volt alternatif
2-4 = 19 Volt alternatif
ensuite on passe au diode :
D1 ok passant dans le sens du schéma
D2 ok passant dans le sens du schéma
D8 passant dans les 2 sens ???
j'ai oublié De tester D6 et D7, demain ...
Pour le transistor :
en suivant ton tuto j'ai des résultat dans tous les tests sauf entre C et E
Voila qu'est ce que ca donne docteurs
Jipe :
attention avec le test des diodes sur la carte , il peut être faussé par un retour de composants
dessoude un coté de la diode pour être sur
dessoude un coté de la diode pour être sur
J'allais le dire
Citation :
Pour le transistor :
En suivant ton tuto j'ai des résultat dans tous les tests sauf entre C et E
En suivant ton tuto j'ai des résultat dans tous les tests sauf entre C et E
Effectivement, c'est pas normal. Pour être sûr, il faudrait le dessouder pour le vérifier correctement.
Par curiosité, je me posais une p'tite question, ou ce trouve les deux régulateur (7812 et 7912) ? Edité par metalgear2 Le 18/09/2016 à 12h54
Salut,
J'allais justement proposer de dessouder une patte de la diode D8 pour la tester, et de dessouder le transistor pour le tester et lever les doutes, demain j'essaie de m'en occuper ...
Concernant les voltage en sortie du transfo cela vous parait correcte ?
Est ce qu'il y aurait d'autres tests a faire dans la foulé ?
Merci
J'allais justement proposer de dessouder une patte de la diode D8 pour la tester, et de dessouder le transistor pour le tester et lever les doutes, demain j'essaie de m'en occuper ...
Concernant les voltage en sortie du transfo cela vous parait correcte ?
Est ce qu'il y aurait d'autres tests a faire dans la foulé ?
Merci
Pour ma part, les tensions en sortie du transfo ne sont pas excessive.
Pour être sur, il faudrait que quelqu'un qui possède un A1WX test les tensions
Pour être sur, il faudrait que quelqu'un qui possède un A1WX test les tensions
