L'atelier Carte EPM240-DEVBOARD
Reprise du message précédent
Bonsoir,La liste de projet commence a devenir très intéressante, surtout avec une SRAM
Oui ça commence faire une carte multifonction assez complète.
Dommage que peu de personne aient adhéré.
Dommage que peu de personne aient adhéré.
Fabf :
Oui ça commence faire une carte multifonction assez complète.
Qu'est-ce que ça va être quand on va utilisé autre chose que de la SRAM ...
...
Edité par
metalgear2
Le 27/12/2015 à 19h19
Bonsoir,
... ça donne un tas de mapper pour utiliser une 29F040.
Voilà donc le 1er, le mapper SCC en Lecture/Ecriture : Mapper SCC EPM240 (Utilisable sur la carte DEV EPM240 de Fabf)
Ouvrir le fichier " Mapper_SCC_EPM240.qpf ", programmer l' EPM240 et c'est tout. La carte DEV est prête a recevoir un fichier ROM SCC ( Nemesis2, Nemesis3, Space Manbow, ....)
Les autres mappers suivront dans quelques jours ...
Je laisse Fabf mettre ce mapper dans la liste de son 1er post.

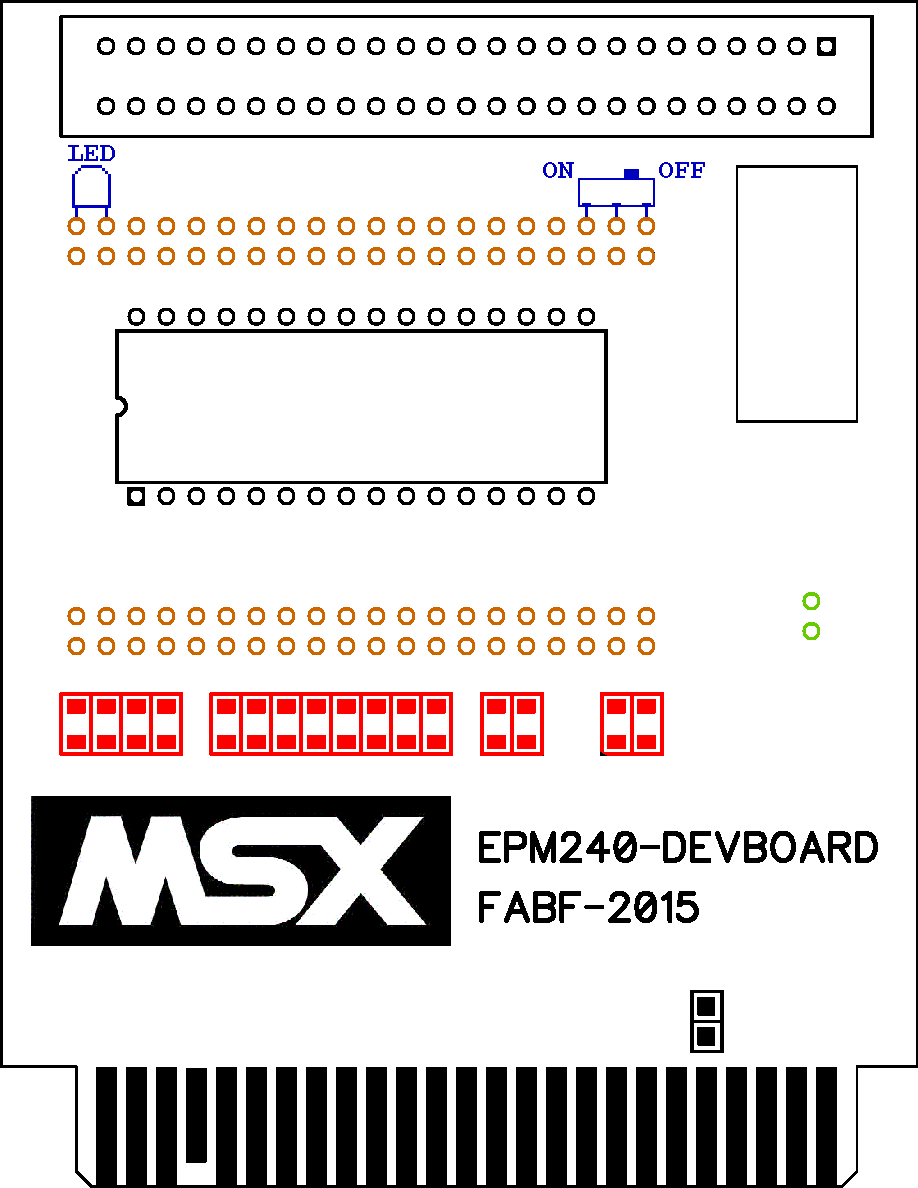

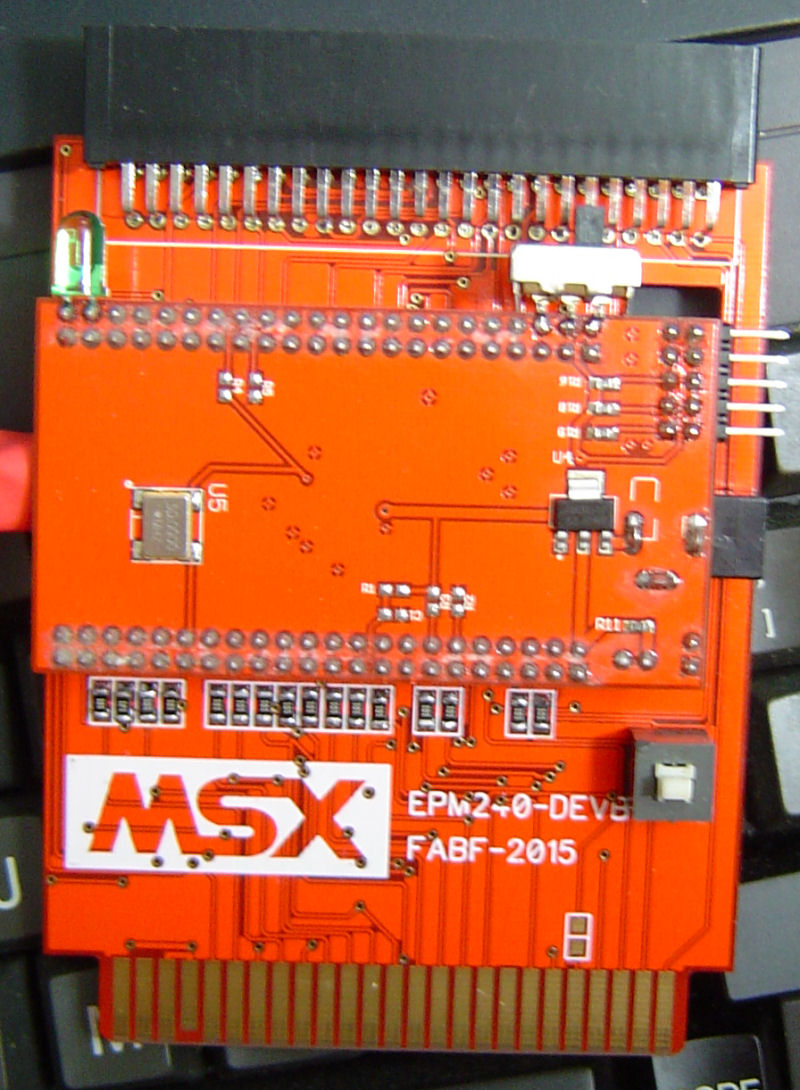

Avec une idée de Fabf, la position du swicth et de la LED sur la carte DEV :
Logiciel de flashage a utiliser : SCCFLASH.COM
L''interrupteur : Sert a couper la FlashROM pendant le boot du MSX (Même principe que la FlashROM SCC).
La LED : Sert a visualiser l'état du SLOT.
Et le résultat est quand même incroyable. La carte du dessus est simplement pour avoir le son SCC.
Edité par metalgear2 Le 31/01/2016 à 05h15
metalgear2 :
Qu'est-ce que ça va être quand on va utilisé autre chose que de la SRAM ... ...
... ... ça donne un tas de mapper pour utiliser une 29F040.
Voilà donc le 1er, le mapper SCC en Lecture/Ecriture : Mapper SCC EPM240 (Utilisable sur la carte DEV EPM240 de Fabf)
Ouvrir le fichier " Mapper_SCC_EPM240.qpf ", programmer l' EPM240 et c'est tout. La carte DEV est prête a recevoir un fichier ROM SCC ( Nemesis2, Nemesis3, Space Manbow, ....)
Les autres mappers suivront dans quelques jours ...
Je laisse Fabf mettre ce mapper dans la liste de son 1er post.
Avec une idée de Fabf, la position du swicth et de la LED sur la carte DEV :
Logiciel de flashage a utiliser : SCCFLASH.COM
L''interrupteur : Sert a couper la FlashROM pendant le boot du MSX (Même principe que la FlashROM SCC).
La LED : Sert a visualiser l'état du SLOT.
Et le résultat est quand même incroyable. La carte du dessus est simplement pour avoir le son SCC.
Edité par metalgear2 Le 31/01/2016 à 05h15
Un grand merci à metalgear2 pour son excellent travail sur les mappers FlashROM
Cela ne parait pas mais cela représente beaucoup de temps investi pour arriver à ce résultat.
Bon sinon une question : tu rajoutes quoi la prochaine fois sur ta montage de carte ?
Cela ne parait pas mais cela représente beaucoup de temps investi pour arriver à ce résultat.
Bon sinon une question : tu rajoutes quoi la prochaine fois sur ta montage de carte ?
MSXlegend :
@Metalgear2, tu as utilisé une flash au lieu d'une SRAM?
Oui, une 29F040 en PLCC. J'ai trop de mer.. avec les version DIP32 en ce moment.
Aprés, faut voir aussi ce qu'elles prennent dans la tête avec mes essais
Edité par
metalgear2
Le 31/01/2016 à 01h18
tu devrais essayer avec des condo polarisé, c'est pas mal non plus, surtout quand elle pète a la chaîne
edit: tu devrais essayer OPF, en principe, ça devrais fonctionner sur tous les AM29fxxx Edité par MSXlegend Le 31/01/2016 à 03h45
edit: tu devrais essayer OPF, en principe, ça devrais fonctionner sur tous les AM29fxxx Edité par MSXlegend Le 31/01/2016 à 03h45
Pour moi ça marche avec une 29f040 en DIP.
OPF ne fonctionne pas il trouve une ASCII 1024
La version du loader de GDX ne trouve pas de flashrom
OPF ne fonctionne pas il trouve une ASCII 1024
La version du loader de GDX ne trouve pas de flashrom
Bonjour,
Peut-être un caisson de basse
Voilà le mapper KONAMI : Mapper KONAMI EPM240 (Utilisable sur la carte DEV EPM240 de Fabf)
Logiciel de flashage a utiliser : KONFLASH.COM
@Fabf : Est-ce que tu pourrais mettre dans ton 1er post, un lien qui redirige vers l'explication pour l'inter. Edité par metalgear2 Le 31/01/2016 à 17h57
Citation :
Bon sinon une question : tu rajoutes quoi la prochaine fois sur ta montage de carte ?
Peut-être un caisson de basse
Voilà le mapper KONAMI : Mapper KONAMI EPM240 (Utilisable sur la carte DEV EPM240 de Fabf)
Logiciel de flashage a utiliser : KONFLASH.COM
@Fabf : Est-ce que tu pourrais mettre dans ton 1er post, un lien qui redirige vers l'explication pour l'inter. Edité par metalgear2 Le 31/01/2016 à 17h57
Bonsoir,
Troisiéme et quatriéme mapper ...

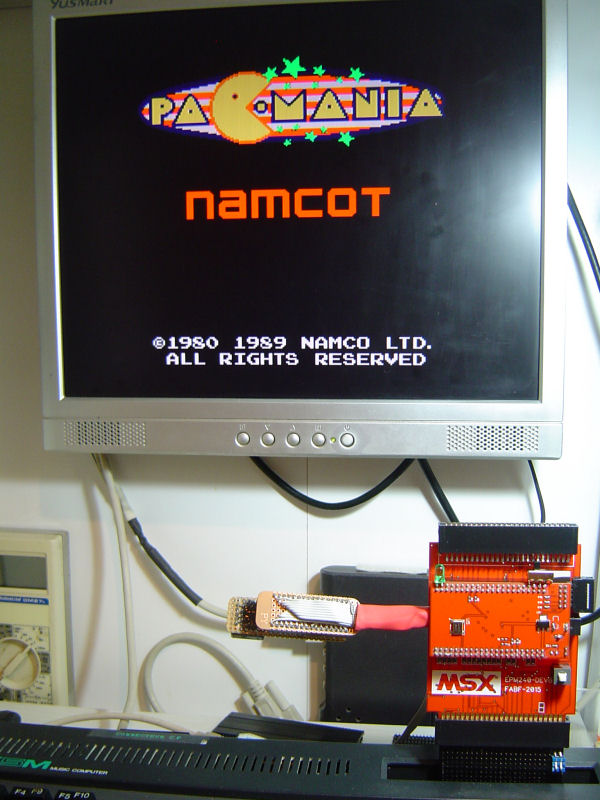

Le mapper ASCII8K : Mapper ASCII8 EPM240 (Utilisable sur la carte DEV EPM240 de Fabf)
Logiciel de flashage a utiliser : FL8.COM

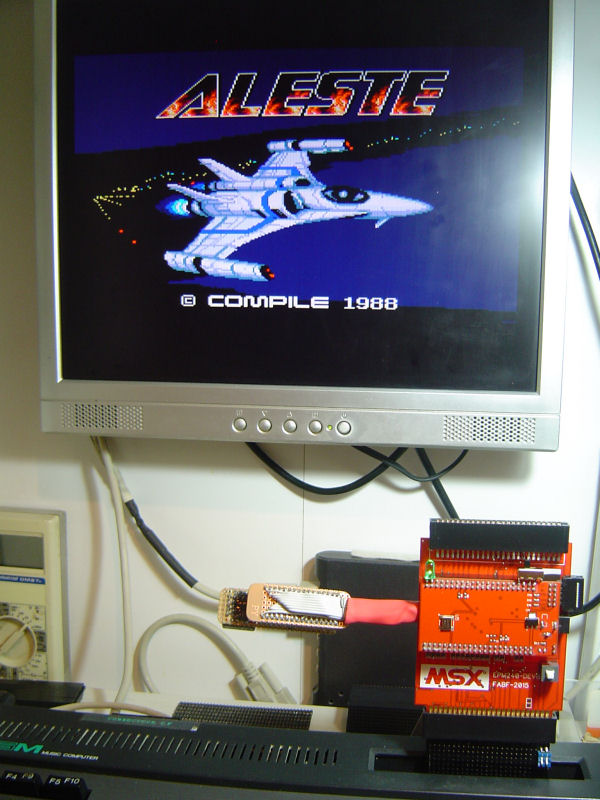

Le mapper ASCII16K : Mapper ASCII16 EPM240 (Utilisable sur la carte DEV EPM240 de Fabf)
Logiciel de flashage a utiliser : FL16.COM
Troisiéme et quatriéme mapper ...
Le mapper ASCII8K : Mapper ASCII8 EPM240 (Utilisable sur la carte DEV EPM240 de Fabf)
Logiciel de flashage a utiliser : FL8.COM
Le mapper ASCII16K : Mapper ASCII16 EPM240 (Utilisable sur la carte DEV EPM240 de Fabf)
Logiciel de flashage a utiliser : FL16.COM
J'adore ton adaptateur DIP/PLCC flash !!! EXTERNE !!
simpa tes mappers je vais les essayer bientôt !!
simpa tes mappers je vais les essayer bientôt !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Et voila on a fait le tour des mappers FlashROM
Qu'est ce qu'on pourrait bien faire maintenant
Qu'est ce qu'on pourrait bien faire maintenant
Fabf :
Et voila on a fait le tour des mappers FlashROM
Qu'est ce qu'on pourrait bien faire maintenant
Qu'est ce qu'on pourrait bien faire maintenant
Le mapper ASCII8/16 en 1024K ...
J'ai pas eu le temps de prépare les fichiers
Edité par
metalgear2
Le 01/02/2016 à 21h24
1024k
J'ai bien fait d'appeler ça DEVBOARD, un trous pour l'inter, une protubérance sur le coté, 100 grammes de spaghettis.
Ca me ferait plaisir de voir quelques photos
J'ai bien fait d'appeler ça DEVBOARD, un trous pour l'inter, une protubérance sur le coté, 100 grammes de spaghettis.
Ca me ferait plaisir de voir quelques photos
