Reprise du message précédent
Fabf :
Tu as rajouté une sortie dans Quartus ou tu as hacké la carte ?
Citation :
Avec une sortie audio jack 3.5, on sent nettement mieux la différence
Tu as rajouté une sortie dans Quartus ou tu as hacké la carte ?
provisoirement sur la carte, quartus c'est encore "nouveau" pour moi, il me faut un peu de temps pour m'y mette
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
metalgear2 :
Vu le schéma sous Quartus, ça émule simplement la partie Mapper de la ROM et pas le SON SCC.
De toute façon, pour émuler le son SCC, l' EPM240 est trop petit, il faut passer sur la game du dessus, le CycloneII par exemple.
De toute façon, pour émuler le son SCC, l' EPM240 est trop petit, il faut passer sur la game du dessus, le CycloneII par exemple.
L'un d'entre vous l'avait deja realisé je crois, y a il deja un topic en cours pour le cpld SCC ?
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
MSXlegend :
L'un d'entre vous l'avait deja realisé je crois, y a il deja un topic en cours pour le cpld SCC ?
Oui, il existe bien au Village et Fabf avait ouvert un sujet sur ça, mais avec un CyloneII : http://www.msxvillage.fr/forum/topic.php?id=1722&pt=8#m62721
Et comme résultat, ça donne ... http://www.msxvillage.fr/forum/topic.php?id=1722&pt=9#m68798 Edité par metalgear2 Le 12/02/2016 à 13h59
metalgear2 :
Comment ça fonctionne ... pour l'utilisation avec une SRAM 512K, tu programme l' EPM240 avec scc_map.rar, tu charge par exemple Nemesis2 avec ROMLOAD.COM et tu insère une cartouche SCC dans le connecteur NOSCC.
Pour la sram, c'est nickel, mais le jeu ne reste pas en mémoire.

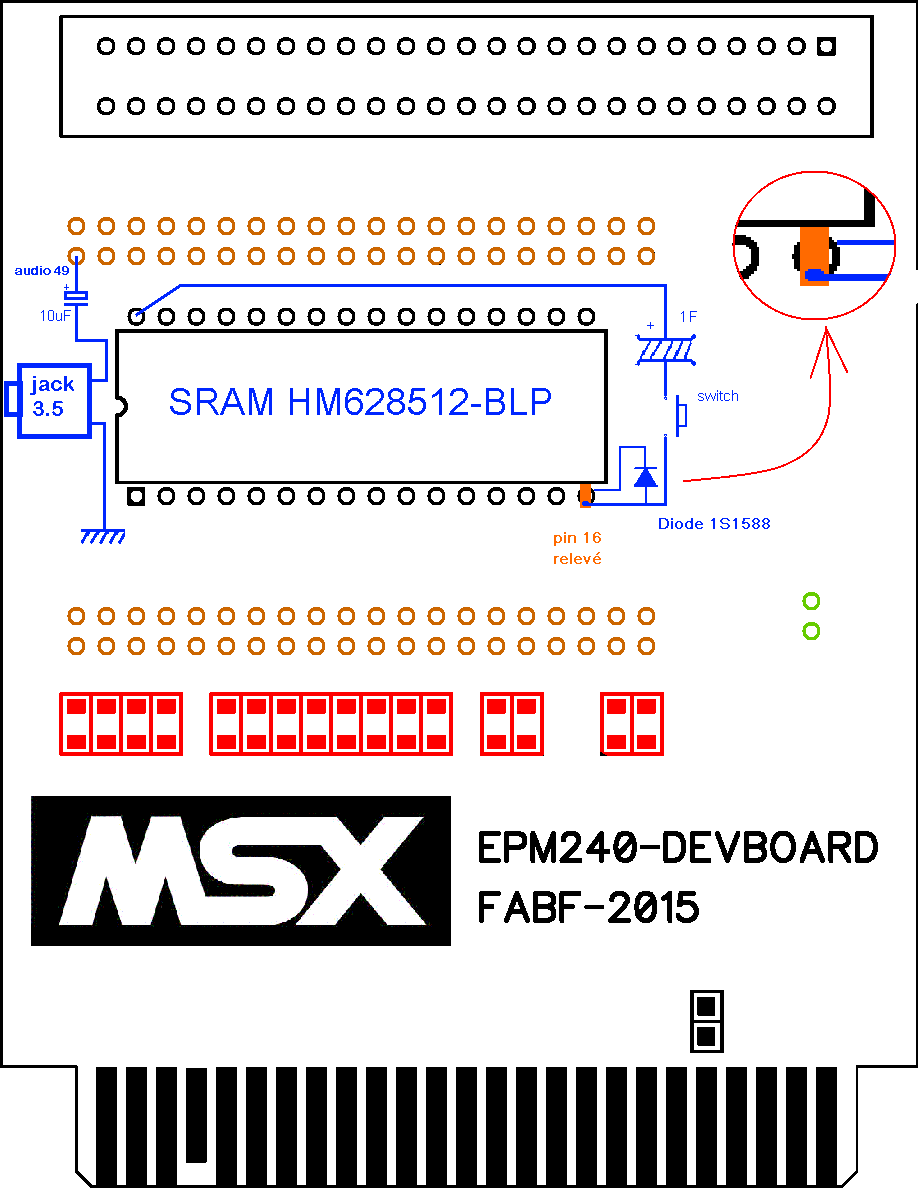

J'ai adapté le schéma de K.Tsujikawa pour mettre une "pile" de sauvegarde. La mise en place de la diode est provisoire aussi il faudra certainement couper une piste en dessous pour la souder
Une autre question, la sram ne consomme que 75mW pour une utilisation normale, et en veille seulement 10uW. Je me demande combien consomme un EPM en "veille" ??
A tester
Edité par
MSXlegend
Le 13/02/2016 à 02h18
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
MSXlegend :
Je me demande combien consomme un EPM en "veille" ??
Pourquoi, tu veux mettre l' EPM240 sur une pile
Si c'est ça, ça sert a rien, car une fois que tu as programmé l' EPM240, il reste programme é jusqu'a ce que tu lui rentre un autre programme dedans.
Tu as testé le connecteur NOSCC ?
Tu n'a pas besoin de charger le jeu avant, donc la pile est pas très utile (à mon gout
).
Pour ça il vaut mieux une FlashROM.
Tu n'a pas besoin de charger le jeu avant, donc la pile est pas très utile (à mon gout
).Pour ça il vaut mieux une FlashROM.
metalgear2 :
Pourquoi, tu veux mettre l' EPM240 sur une pile
Pourquoi, tu veux mettre l' EPM240 sur une pile
La pile c'est pour la SRAM, mais comme l'EPM est branche dessus, je me disais que l'autonomie sera moins importante
Fabf :
Tu as testé le connecteur NOSCC ?
Tu n'a pas besoin de charger le jeu avant, donc la pile est pas très utile (à mon gout ).
Pour ça il vaut mieux une FlashROM.
Tu n'a pas besoin de charger le jeu avant, donc la pile est pas très utile (à mon gout
).Pour ça il vaut mieux une FlashROM.
Je voulais garder la SRAM comme RAM et Flash en même temps. C'est juste pour éviter de recharger le jeu. Edité par MSXlegend Le 13/02/2016 à 10h26
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Je viens de m’apercevoir que j'avais pas posté la MSXRAM de Jipe en version 512Ko
Cette ignominie est réparée
Cette ignominie est réparée
Fabf :
Je viens de m’apercevoir que j'avais pas posté la MSXRAM de Jipe en version 512Ko
Bahhhhhhh, on va dire que tu l'avais laissé en RAM ...
Bonjour,
C'est pas moi en tout cas ...
Fabf :
Qui a dit que c'était la fin
C'est pas moi en tout cas ...
Fabf :
Qui a dit que c'était la fin
Fabf m'a concocté un petit Mapper RAM 512ko Gouget+covox+tada midi qui fonctionne tres bien
a ajouter parmis la liste
Covox tada sram 512
il faut la resistance adequate sur pin 16 du cpld et une sur la masse comme sur le shemas tada et le tour est joué. Lors de la lecture Midi, il est conseillé de mettre un switch sur pin 49 car le covox va cracher dedans, merci de m'avoir averti
Edité par
MSXlegend
Le 21/05/2017 à 01h00
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Fabf :
Pose d'un interrupteur obligatoire expliqué ici : Inter + LED
- Mapper SCC : Mapper SCC par metalgear2
- Mapper Konami : Mapper Konami par metalgear2
- Mapper ASCII 8K : Mapper ASCII 8K par metalgear2
- Mapper ASCII 16K : Mapper ASCII 16K par metalgear2
Pose d'un interrupteur obligatoire expliqué ici : Inter + LED
- Mapper SCC : Mapper SCC par metalgear2
- Mapper Konami : Mapper Konami par metalgear2
- Mapper ASCII 8K : Mapper ASCII 8K par metalgear2
- Mapper ASCII 16K : Mapper ASCII 16K par metalgear2
Les version Avec Am29f040 de MetalGear2 ne fonctionnent pas. JE viens de tester.
Aucun probleme avec la sram . (Je n ai pas encore tout testé)
Je vais prochainement mettre en ligne la conception d'un COVOX+TADA midi avec 512k de RAM type gouget a base d'epm240 de FABF Edité par MSXlegend Le 29/08/2023 à 21h46
