L'atelier Cartouche EPM3064A ? what is it ?
Salut ,
j'ai recuperé deux cartouches MSX
Normalement c'etait des cartouches programmable
Je n'arrrive pas a les faire détecter par les logiciels de flash

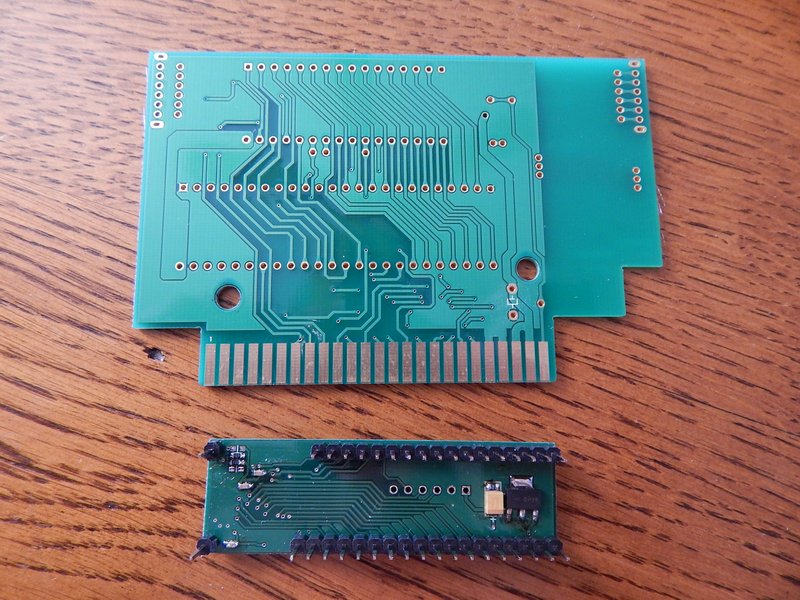

Donc je decide de l'ouvrir.....
A l'interieur pas de FLASHROM mais un EPM3064A monté sur un support tulipe NON SOUDE
Savez vous ce qu'est cette cartouche ?
A+ Edité par msx45 Le 21/07/2015 à 13h37
j'ai recuperé deux cartouches MSX
Normalement c'etait des cartouches programmable
Je n'arrrive pas a les faire détecter par les logiciels de flash
Donc je decide de l'ouvrir.....
A l'interieur pas de FLASHROM mais un EPM3064A monté sur un support tulipe NON SOUDE
Savez vous ce qu'est cette cartouche ?
A+ Edité par msx45 Le 21/07/2015 à 13h37
Si la puce n'a pas été protégée, tu peux la reprogrammer sans souder le support même.
Là, elle doit être déjà programmée pour faire un mapper ASCII donc si tu la soudes et ajoute une Flash Rom. Ça te fera une Megaflashrom. (il y a sans doute des straps à souder aussi. Il faut trouver les infos sur cette plaque pour ça.) Edité par GDX Le 21/07/2015 à 13h54
Là, elle doit être déjà programmée pour faire un mapper ASCII donc si tu la soudes et ajoute une Flash Rom. Ça te fera une Megaflashrom. (il y a sans doute des straps à souder aussi. Il faut trouver les infos sur cette plaque pour ça.) Edité par GDX Le 21/07/2015 à 13h54
il faut donc rajouter une FLASHROM type 29FXXX ?
(On doit la souder dans l'emplacement du haut je suppose)
On peut mettre une FLASHROM de 512Ko ou 1Mo ?
Trouver les infos pour les straps ca va pas etre facile (j'ai deja fait quelques recherches...)
(On doit la souder dans l'emplacement du haut je suppose)
On peut mettre une FLASHROM de 512Ko ou 1Mo ?
Trouver les infos pour les straps ca va pas etre facile (j'ai deja fait quelques recherches...)
msx45 :
il faut donc rajouter une FLASHROM type 29FXXX ?
(On doit la souder dans l'emplacement du haut je suppose)
(On doit la souder dans l'emplacement du haut je suppose)
Oui.
msx45 :
On peut mettre une FLASHROM de 512Ko ou 1Mo ?
512Ko, c'est sûr. Plus, je ne sais pas. Ça dépend du type de Mapper et de comment a été faite la plaque.
Le Mapper SCC peut normalement gérer 512Ko max. Si je me souviens bien, le Mapper ASCII peut gérer 1024Ko ou 2048ko selon la taille des pages. Si tu ne trouves pas d'info, faut analyser le PCB. Edité par GDX Le 21/07/2015 à 14h18
Je crois que ja vais acheter 2 FLASH 29F040 (512Ko) (il y en a 2,39 euros sur la baie)
J'espere qu'en les soudant direct ca fonctionnera (je ne sais pas si il y a des resistances ou des condos a rajouter...)
Pour le soft de FLASH tu penses que FL8.com ou FL16.com fonctionneront ?
Si ca peut gerer le mapper SCC , ou se trouve la puce SCC ?
C'est etrange les trous en haut a gauche et en haut a droite
J'espere qu'en les soudant direct ca fonctionnera (je ne sais pas si il y a des resistances ou des condos a rajouter...)
Pour le soft de FLASH tu penses que FL8.com ou FL16.com fonctionneront ?
Si ca peut gerer le mapper SCC , ou se trouve la puce SCC ?
C'est etrange les trous en haut a gauche et en haut a droite
Bonjour,
Il n'y a pas de puce SCC, c'est le programme dans le CPLD qui remplace la puce.
msx45 :
Si ca peut gerer le mapper SCC , ou se trouve la puce SCC ?
Il n'y a pas de puce SCC, c'est le programme dans le CPLD qui remplace la puce.
Donc si j'ai bien compris dans l'EPM il y a :
- mapper SCC
- puce SCC
- mapper ASCII8K
- mapper ASCII16K
- mapper Konami

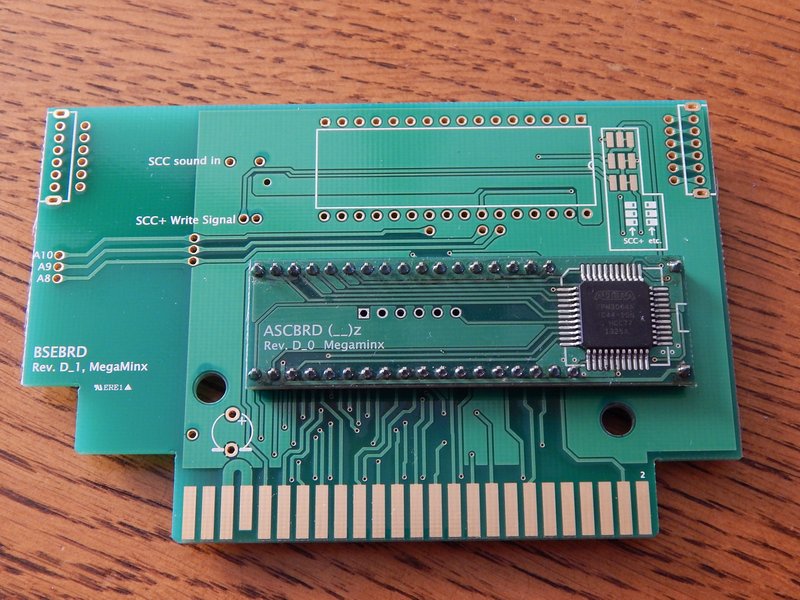

Sur la petite carte de l'EPM c'est ecrit ASCBRD (--)z red.d_0 Megaminx
Donc je pense que ca gere que les mapper ASCII
- mapper SCC
- puce SCC
- mapper ASCII8K
- mapper ASCII16K
- mapper Konami
Sur la petite carte de l'EPM c'est ecrit ASCBRD (--)z red.d_0 Megaminx
Donc je pense que ca gere que les mapper ASCII
msx45 :
Sur la petite carte de l'EPM c'est ecrit ASCBRD (--)z red.d_0 Megaminx
Donc je pense que ca gere que les mapper ASCII
Donc je pense que ca gere que les mapper ASCII
Oui, c'est ça et l'on doit choisir soit ASC8 soit ASC16 en soudant des straps.
Si on reprogramme le CPLD, tu peux sans doute faire un Mapper SCC mais ça métonnerait que cette petite puce soit assez puissante pour émuler le son SCC.
Citation :
Donc si j'ai bien compris dans l'EPM il y a :
- mapper SCC
- puce SCC
- mapper ASCII8K
- mapper ASCII16K
- mapper Konami
- mapper SCC
- puce SCC
- mapper ASCII8K
- mapper ASCII16K
- mapper Konami
connaissant les capacitées de cette EPM, ça m'étonnerait beaucoup que qu'il y ai tout ce p'tit monde à l'intérieur
j'ai retrouvé des liens
http://www.msx.org/news/en/new-fpga-scc-chip-compatible-konami-cartridges
https://msxvillage.fr/forum/topic.php?id=2138
mais quand on pointe vers la corée on obtient plus la page voulue
http://www.msx.org/news/en/new-fpga-scc-chip-compatible-konami-cartridges
https://msxvillage.fr/forum/topic.php?id=2138
mais quand on pointe vers la corée on obtient plus la page voulue
Finalement, c'est un Mapper SCC sans son SCC. (il appel ça un Mapper MESCC.)
http://blog.naver.com/PostView.nhn?blogId=overrich&logNo=220083038798&categoryNo=12&parentCategoryNo=0&viewDate=¤tPage=2
La Flash Rom à mettre est une 29C040. On peut mettre une vraie puce SCC ou SCC+ à la place de l'EPM. Edité par GDX Le 21/07/2015 à 16h58
http://blog.naver.com/PostView.nhn?blogId=overrich&logNo=220083038798&categoryNo=12&parentCategoryNo=0&viewDate=¤tPage=2
La Flash Rom à mettre est une 29C040. On peut mettre une vraie puce SCC ou SCC+ à la place de l'EPM. Edité par GDX Le 21/07/2015 à 16h58
Bien vu GDX
ca ressemble a ma cartouche (sans les slots SD)
Je viens de commander les deux 29F040
En regardant de plus pres je pense qu'il y a peut etre un condo a soudé (en bas a gauche)
Par contre pour les jumpers toujours aucune infos
J'espere que FL8.com ou FL16.com fonctionnera avec ce type de cartouche.....
J'ai commandé des 29F040 , c'est compatible avec 29C040 ? Edité par msx45 Le 21/07/2015 à 17h03
ca ressemble a ma cartouche (sans les slots SD)
Je viens de commander les deux 29F040
En regardant de plus pres je pense qu'il y a peut etre un condo a soudé (en bas a gauche)
Par contre pour les jumpers toujours aucune infos
J'espere que FL8.com ou FL16.com fonctionnera avec ce type de cartouche.....
GDX :
La Flash Rom à mettre est une 29C040. On peut mettre une vraie puce SCC ou SCC+ à la place de l'EPM.
La Flash Rom à mettre est une 29C040. On peut mettre une vraie puce SCC ou SCC+ à la place de l'EPM.
J'ai commandé des 29F040 , c'est compatible avec 29C040 ? Edité par msx45 Le 21/07/2015 à 17h03
