L'atelier Présentation de mon prototype MSX, le NC8
Reprise du message précédent
Et ben t'as pas traîné
C'est du bon boulot
Prochaine étape ?
@metalgear2: Ça vaut le coup de faire des testes croisés.
tu laisses les EEPROM du 2+ et tu remplaces le 9958 par le 9938. (Modifie juste le câblage du vdp pour coller au 9938).
L'idéal eut été que tu fasses ces tests avant d'avoir modifié ton expander. Enfin je crois
Prochaine etape: F4 + fm + sram + kanji...
Fais nous la totale mg2 lol Edité par igal Le 08/07/2015 à 08h47
tu laisses les EEPROM du 2+ et tu remplaces le 9958 par le 9938. (Modifie juste le câblage du vdp pour coller au 9938).
L'idéal eut été que tu fasses ces tests avant d'avoir modifié ton expander. Enfin je crois
Prochaine etape: F4 + fm + sram + kanji...
Fais nous la totale mg2 lol Edité par igal Le 08/07/2015 à 08h47
joli travail
quand la vidéo s'arrête on a la droit a d'autres videos dont une avec un logo NC8+ et 512K de ram (petit cachotier)
reste plus qu'a integrer dans un joli boitier en plexi pour profiter et faire profiter de la vue des élements
quand la vidéo s'arrête on a la droit a d'autres videos dont une avec un logo NC8+ et 512K de ram (petit cachotier)
reste plus qu'a integrer dans un joli boitier en plexi pour profiter et faire profiter de la vue des élements
Bonjour,
Avant de mettre le V9958 j'avais fait le test en laissant le VDP9938, mais rien que le logo, il démarre en version MSX2 alors j'ai pas été plus loin.
Pour l'Expander, je pouvais pas faire trop faire de tests, y'avait vraiment trop de plantage.
J'ai prit la BEER pour faire les tests car avec la SD, j'ai un retour du COVOX (Intégrer dans la SD). De toute façon, si j'intégre une unitée de stockage sur le proto, ça sera la SD en DOS2.
Maintenant, il faut que je trouve une solution au niveau de l'EPM, je n'ais plus que 5 PINs de disponible
La solution est peut-être le Cyclone, mais j'aime bien l'EPM7128, il estpeut-être moins puissant que le Cyclone, mais pour ma part, l'EPM est plus facile d'utilisation au niveau technologie
Avant de mettre le V9958 j'avais fait le test en laissant le VDP9938, mais rien que le logo, il démarre en version MSX2 alors j'ai pas été plus loin.
Pour l'Expander, je pouvais pas faire trop faire de tests, y'avait vraiment trop de plantage.
J'ai prit la BEER pour faire les tests car avec la SD, j'ai un retour du COVOX (Intégrer dans la SD). De toute façon, si j'intégre une unitée de stockage sur le proto, ça sera la SD en DOS2.
Maintenant, il faut que je trouve une solution au niveau de l'EPM, je n'ais plus que 5 PINs de disponible
La solution est peut-être le Cyclone, mais j'aime bien l'EPM7128, il estpeut-être moins puissant que le Cyclone, mais pour ma part, l'EPM est plus facile d'utilisation au niveau technologie
Jipe :
quand la vidéo s'arrête on a la droit a d'autres videos dont une avec un logo NC8+ et 512K de ram (petit cachotier)
Oui, mais c'est le test du logo sous BlueMSX. C'est pour ça qu'il trouve 512K.

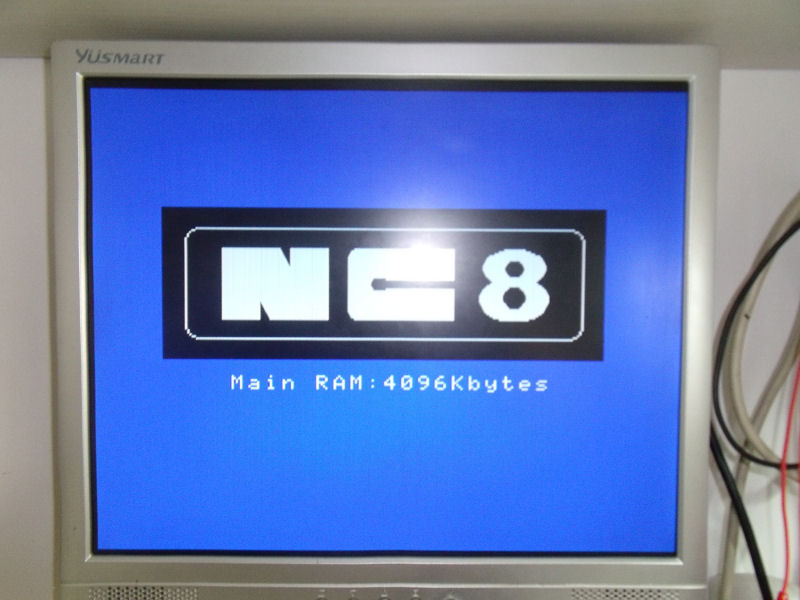

La plus grosse extension de mémoire que j'ai est 4Mo
GDX :
Vue que c'est un vrai VDP dedans, comment tu as fait pour mettre une prise VGA ?
Sur les premiéres photo, on aperçoit le convertisseur RVB TO VGA, c'est un GBS8200.
Je trouve pas de C.I convenable pour faire une sortie video composite nickel. J'ai fait le test avec une CXA2075, c'est pas top
Edit : Jipe à l'oeil partout ... bravo Jipe
Edité par
metalgear2
Le 08/07/2015 à 12h42
metalgear2 :
Maintenant, il faut que je trouve une solution au niveau de l'EPM, je n'ais plus que 5 PINs de disponible
La solution est peut-être le Cyclone, mais j'aime bien l'EPM7128, il estpeut-être moins puissant que le Cyclone, mais pour ma part, l'EPM est plus facile d'utilisation au niveau technologie
La solution est peut-être le Cyclone, mais j'aime bien l'EPM7128, il estpeut-être moins puissant que le Cyclone, mais pour ma part, l'EPM est plus facile d'utilisation au niveau technologie
Peut être un deuxième EPM, il me reste une carte si tu veux.
A ce sujet, deux EPM sont programmable en série avec un seul JTAG
Pour le 2émè EPM, c'est en cours car j'aimerais bien faire des tests justement avec une SD ou la FMPAC. Il y a aussi un test trés important que je veux faire, y'a pas eu beaucoup de discution là dessus, c'est le FDD
Au sujet de programmer un autre EPM en série, je passe mon tour, a chaque fois que j'ai fait l'essai, Quartus modifiér le 1er
Merci quand même Fabf
La question a Igal, qui est trés intéressante, m'interpelle un peu.
Je me pose une question, le port F4 est bien là pour afficher le logo et pour avoir une compatibilitée avec le standard MSX2+ ?
Au sujet de programmer un autre EPM en série, je passe mon tour, a chaque fois que j'ai fait l'essai, Quartus modifiér le 1er
Merci quand même Fabf
igal :
Prochaine etape: F4 + fm + sram + kanji
La question a Igal, qui est trés intéressante, m'interpelle un peu.
Je me pose une question, le port F4 est bien là pour afficher le logo et pour avoir une compatibilitée avec le standard MSX2+ ?
Je crois que le port F4 est surtout utile pour le reset par contre je préfère pas dire de conneries alors je laisse faire les spécialistes.
Bonjour,
Merci Jipe pour cette explication.
Est-ce que le port F4 est le même principe que le schéma utilisé quand on passe le NMS8250 en MSx2+ (74173 + 7404) ?
Merci Jipe pour cette explication.
Est-ce que le port F4 est le même principe que le schéma utilisé quand on passe le NMS8250 en MSx2+ (74173 + 7404) ?
Bonsoir,
Est-ce que quelqu'un aurait dans un tiroir, une ROM MSX2+ avec clavier Azerty ?
Merci
Est-ce que quelqu'un aurait dans un tiroir, une ROM MSX2+ avec clavier Azerty ?
Merci
