Reprise du message précédent

faut esperer que la connection entre noir et vert ne soit pas hs car soumise a du 220v aulieu de 120v
,alors qu'il ne devrait pas y avoir de courant testé vu schemat

je site 6502man
[Les mesures alimentation connectée au secteur :
en position Alternatif (600) =
* entre le noir et rouge = 220
* entre le noir et vert = 220
* entre le noir et jaune = 0]

et enroulement tester ohmetre

[En position Ohmmètre (200) =
* entre Noir et Vert = 40
* entre Rouge et jaune = 34]

je pense que l'inverseur ce trouve positionner comme cela, cela correspond il me semble au relever que donne 6502man
il serait donc bien hs

Merci pour votre aide

Demain je m'occupe de couper tous les fils de l'interrupteur 110V/220V et fait un pont entre 2 et 3.
Ensuite sans relier la carte mère je raccorde au 220V et mesure les tensions en sorties du transfo 5 et 6 ,7 et 8.
Si les mesures sont correctes je prendrais les mesures sur la nappe allant à la carte mère.

Modification effectué et voila les mesures effectuées :

NOIR - ROUGE = 220V
NOIR - VERT = 110V
NOIR - JAUNE = 110V

ensuite a la sortie du transfo toujours déconnecté de la carte mère :
(alternatif)
5 - 6 = 8.7 V
7 - 8 = 15,3 V
5 - 8 = 23,6 v
6 - 7 = 8 V
5 - 7 = 8 v
6 - 8 = 14 V

Est ce que ces tensions vous paraissent bonnes ?

Comment je fais maintenant pour tester sur la nappe qui va à la carte mère avec l'inhib sans la raccorder à la carte mère ?
Relier INHIB à la MASSE ???

bonjour 6502man
les courant mesurer a l'entrée sont correcte (quand vous le branché au 220v n'emet il aps une forte odeur de brulé qui serait des sequels de mauvais raccordement?)
pour les sortie cela parrait correct
pour tester la nappe strappé le fil marron (gnd) au jaune (inib) puis testé au volmetre les autre fils du connecteur rouge avec marron, orange avec marron, vert avec marron et relevé les tension -12 +12 +5

suspens , roulement de tambour

Bonjour,

Comme le dit souvent Jipe et perso, c'est ce que j'ai toujours fait, il faut partir du début et y alller progressivement.



Il faudrait mettre la pointe noir sur une masse et avec la pointe rouge, regarder les tensions sur le + de C112 et le + de C114.
Au moins, tu seras sur d'avoir les premiers votages nécessaire en sortie du transfo. Edité par metalgear2 Le 16/05/2015 à 16h36

Le votage sur un condo correspond a une tension qu'il ne peut dépasser.

Un exemple : un condo qui fait 25V et avec 40V en sortie de l'alim, le condo explose.

Maintenant, pour ton alim, heu ...., y'a un probléme quelque part Tu ne devrais pas trouver 46V sur C114. Surtout que tu dépasse la valeur du condo

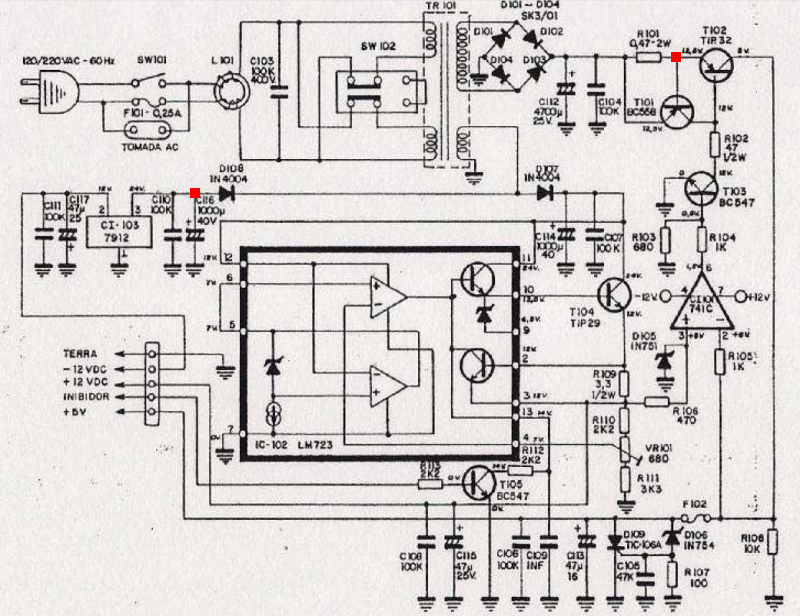

Regarde les alims que j'ai marqué d'un point rouge pour voir :

R101 = ?
D108 = ?

Edité par metalgear2 Le 16/05/2015 à 17h11
