L'atelier [MSX HOTBIT] brésilien réparation ?
Donc comme je vous l'avais dit j'ai reçu un msx brésilien en panne.
Dans un premier temps je tient à préciser que je ne suit pas électronicien, et que mon niveau et proche de zéro en la matière :roll:
J'aimerai dans un premier temps identifier la panne, et si possible le réparer.
Je fait attention de ne pas mettre les mains dans une alimentation en fonctionnement et même après, il peut y avoir un risque d'électrocution.
C'est aussi un message d'avertissement.
PREMIER CONSTAT VISUEL:
Un interrupteur sous la machine permet de sélectionner 120V ou 220V, il me parait un peu "lache" ne tient pas franchement sur la position 220V
Sinon rien d'anormale.
Symptôme :
Aucune réaction du msx à l'allumage, le voyant power reste éteint, la sortie vidéo reste noir !
INSPECTION:
Ouverture de la machine et premier test avec un voltmètre.
Arrivé du 220V sur les 2 câbles noir et rouge ainsi que sur la "bobine".
Aucun voltage sur la nappe amenant l'alimentation sur la carte mère, donc le transfo ne sort aucun courant.
Test des 2 fusibles il sont okay.
Mesures :
* 1 et 4 = 220V
les autres = 0V
Questions aux électroniciens:
quel doit être les voltages mesurés sur 2,3,4 et 5,6,7,8 ?
Si la "bobine" est HS par quoi la remplacer (modèle) ?
Les photos :
les versions HD
Message dupliqué sur system-cfg.
Dans un premier temps je tient à préciser que je ne suit pas électronicien, et que mon niveau et proche de zéro en la matière :roll:
J'aimerai dans un premier temps identifier la panne, et si possible le réparer.
Je fait attention de ne pas mettre les mains dans une alimentation en fonctionnement et même après, il peut y avoir un risque d'électrocution.
C'est aussi un message d'avertissement.
PREMIER CONSTAT VISUEL:
Un interrupteur sous la machine permet de sélectionner 120V ou 220V, il me parait un peu "lache" ne tient pas franchement sur la position 220V
Sinon rien d'anormale.
Symptôme :
Aucune réaction du msx à l'allumage, le voyant power reste éteint, la sortie vidéo reste noir !
INSPECTION:
Ouverture de la machine et premier test avec un voltmètre.
Arrivé du 220V sur les 2 câbles noir et rouge ainsi que sur la "bobine".
Aucun voltage sur la nappe amenant l'alimentation sur la carte mère, donc le transfo ne sort aucun courant.
Test des 2 fusibles il sont okay.
Mesures :
* 1 et 4 = 220V
les autres = 0V
Questions aux électroniciens:
quel doit être les voltages mesurés sur 2,3,4 et 5,6,7,8 ?
Si la "bobine" est HS par quoi la remplacer (modèle) ?
Les photos :
les versions HD
Message dupliqué sur system-cfg.
tout d'abord il faut vérifier
l'interrupteur
le fusible
l'enroulement primaire du transfo qui est séparé en 2 et couplé en série ou paralléle par SW102
donc un ohmétre suffit
aux bornes de l'inter ou du fusible on doit avoir prés de 0 ohm
pour le transfo il faut tester les 2 bobinages on doit avoir une valeur identique dans les 100/200 ohms
le commutateur SW102 si il est lache ne fait peut être pas bien contact
il faut aussi le vérifier
attention a sa position si on envoi le 220V a la place du 110V l'enroulement primaire va cramer

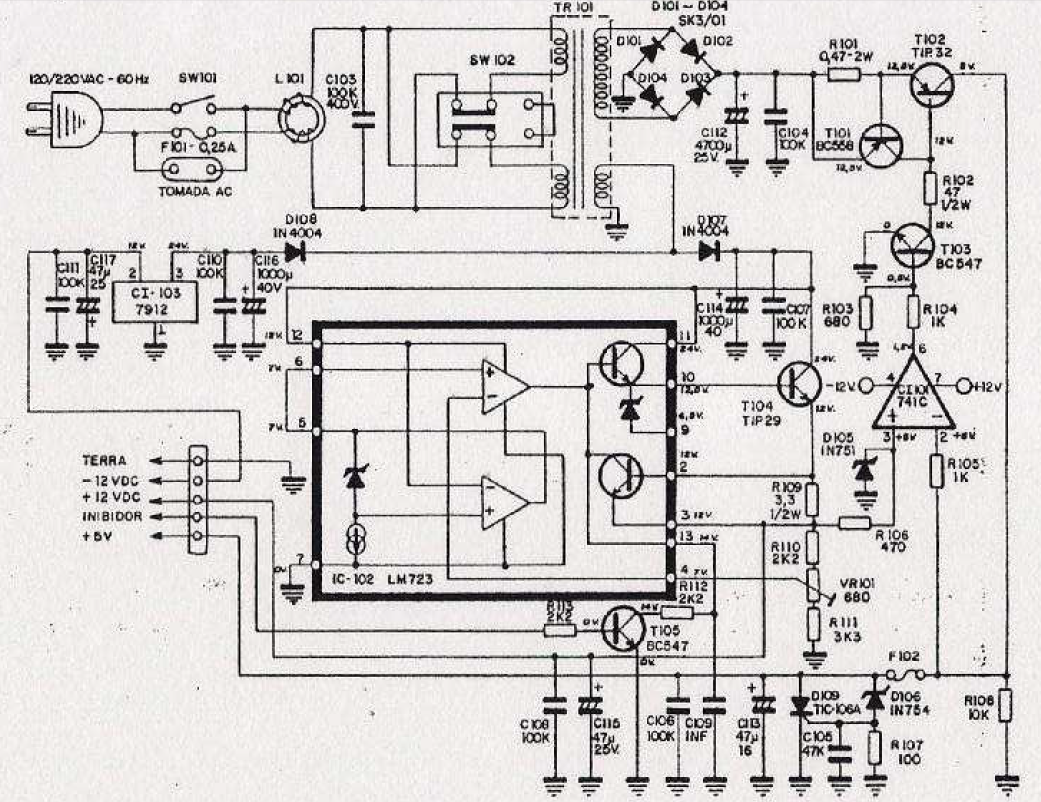

sinon sur le schéma il est annoté des tensions sur les sorties du transfo
12,8V aprés R101
5V aprés T102
24V entreé T104
12V en sortie
24V entrée régulateur CI103
12V en sortie CI103
on a affaire a un transfo avec un enroulement 12V en sortie le plus gros sur le schéma et un enroulement 24V le plus petit
l'interrupteur
le fusible
l'enroulement primaire du transfo qui est séparé en 2 et couplé en série ou paralléle par SW102
donc un ohmétre suffit
aux bornes de l'inter ou du fusible on doit avoir prés de 0 ohm
pour le transfo il faut tester les 2 bobinages on doit avoir une valeur identique dans les 100/200 ohms
le commutateur SW102 si il est lache ne fait peut être pas bien contact
il faut aussi le vérifier
attention a sa position si on envoi le 220V a la place du 110V l'enroulement primaire va cramer
sinon sur le schéma il est annoté des tensions sur les sorties du transfo
12,8V aprés R101
5V aprés T102
24V entreé T104
12V en sortie
24V entrée régulateur CI103
12V en sortie CI103
on a affaire a un transfo avec un enroulement 12V en sortie le plus gros sur le schéma et un enroulement 24V le plus petit
le signal inibidor m'a intrigué
j'ai trouvé une info en brésilien que j'ai traduit avec google
il y a un systéme de contact sur la trappe du port cartouche similaire au CX5
a vérifier
j'ai trouvé une info en brésilien que j'ai traduit avec google
il y a un systéme de contact sur la trappe du port cartouche similaire au CX5
a vérifier
Citation :
Appeler le deuxième fil du bas vers le haut. Le brochage de la source de ruimtibit:
1-Terre
2--12V
3-+ 12V
4-inhibiteur
5-+ 5V
Juste en cas de doute, mesurer la continuité de la borne 4 à la masse et ouvrir la
première de couverture de cartouche (évidemment avec le conectdo du clavier) pour voir si elle s'ouvre
le circuit. Si c'est juste là. L'axe vert active la source en cours de lecture
La terre et s'éteint si laissé flottant
1-Terre
2--12V
3-+ 12V
4-inhibiteur
5-+ 5V
Juste en cas de doute, mesurer la continuité de la borne 4 à la masse et ouvrir la
première de couverture de cartouche (évidemment avec le conectdo du clavier) pour voir si elle s'ouvre
le circuit. Si c'est juste là. L'axe vert active la source en cours de lecture
La terre et s'éteint si laissé flottant
Merci Jipe pour toutes ces infos
Donc tu veux dires que sans cartouche on ne peut pas utiliser ce MSX ?
Et comment accéder au Basic si une cartouche est dans le port ?
A moins qu'il n'y ai pas de Basic en ROM
Demain je peux toujours essayer de tester la continuité pour enlever tout doute !!!
Donc tu veux dires que sans cartouche on ne peut pas utiliser ce MSX ?
Et comment accéder au Basic si une cartouche est dans le port ?
A moins qu'il n'y ai pas de Basic en ROM
Demain je peux toujours essayer de tester la continuité pour enlever tout doute !!!
En fait c'est un détecteur de cartouche qui permet d'insérer une cartouche à chaud (ce que je ne recommande pas
)
C'est pour cette raison qu'il y a un trou dans les cartouches MSX
)C'est pour cette raison qu'il y a un trou dans les cartouches MSX
Ah j'avais rien compris
Sinon :
L'inter tu parle de l'alimentation ou celui de la sélection 110/220 ?
Comment tester les 2 bobinages (ou connecter les broches du multimètre) ?
Sinon :
Citation :
donc un ohmétre suffit
aux bornes de l'inter ou du fusible on doit avoir prés de 0 ohm
pour le transfo il faut tester les 2 bobinages on doit avoir une valeur identique dans les 100/200 ohms
aux bornes de l'inter ou du fusible on doit avoir prés de 0 ohm
pour le transfo il faut tester les 2 bobinages on doit avoir une valeur identique dans les 100/200 ohms
L'inter tu parle de l'alimentation ou celui de la sélection 110/220 ?
Comment tester les 2 bobinages (ou connecter les broches du multimètre) ?
en effet si on insére une cartouche quand le MSX est allumé un contact se donne et on coupe les sorties de l'alim
d'aprés la traduction le fait de relier inibitor a la masse débloque les sorties de l'alim
le contact passerait par la prise du clavier si on croit la trad
donc ce MSX ne peut pas fonctionner dans le capot
d'aprés la traduction le fait de relier inibitor a la masse débloque les sorties de l'alim
le contact passerait par la prise du clavier si on croit la trad
donc ce MSX ne peut pas fonctionner dans le capot
Pour l'instant il ne démarre pas du tout même avec le capot et je n'ai mesuré aucune tension sur la nappe reliant l'alim à la carte mère, donc je suppose que cela viens de l'alimentation, mais comme je ne suis pas électronicien je ne fait que supposer !!!
Demain je pourrais tester les bobines si tu me précise ou mettre les broches ?
Demain je pourrais tester les bobines si tu me précise ou mettre les broches ?
Jipe :
regarde d'abord si il y a un contact ou bien des fils a coté de la trappe des cartouches avant de te lancer dans l'alim
okay demain je vérifie ce point et teste la continuité avec la trappe ouvert et fermée au cas ou
Citation :
avez vous testez les plots 1avec 2 et 1 avec 3 ainsi que 4avec 2 et 4 avec 3 pour constater la presence du 220v .
Oui j'ai bien 220V entre 1 et 4 et aussi entre 1 et 2 ou 3 je ne sait plus je pense avoir aussi testé 2 avec 3 et la 0V.
Demain je refait les mesures.
Citation :
sur votre inverseur 120-220 ou est situer le pont par rapport au 4 autre cable en positions 220v
Difficile à voir car c'est en dessous en renfoncement
Bonsoir,
Si tu as bien 220V entre 1 et 4, a mon avis, le selecteur 110/220v est bien réglé.
Pour s'avoir si le transfo n'est pas H.S, il suffit de vérifier les tensions en sortie. Edité par metalgear2 Le 13/05/2015 à 20h10
Si tu as bien 220V entre 1 et 4, a mon avis, le selecteur 110/220v est bien réglé.
Pour s'avoir si le transfo n'est pas H.S, il suffit de vérifier les tensions en sortie. Edité par metalgear2 Le 13/05/2015 à 20h10
Si tu prends comme référence cette numérotation
tu devrais avoir une tension entre 5-6 et une autre tension entre 7-8.
Si tu lis les infos de Jipe : entre 5-6 = 12V et entre 7-8 = 24V
Attention, le réglage sur le volmétre doit être en AC. Je dis ça, mais même moi, je me goure des fois.
Si ce n'est pas le cas, vérifie déjà le fusible a côté de la self.
Edit:
Aie !!!!!! Je viens de relire ton 1er post et tu as déjà testé les fusibles.
Bin, si tu n'as rien en sorti du transfo et que le sélecteur 110/220v est bien régler, a mon avis ..... le transfo .....
Edité par
metalgear2
Le 13/05/2015 à 22h03
tu devrais avoir une tension entre 5-6 et une autre tension entre 7-8.
Si tu lis les infos de Jipe : entre 5-6 = 12V et entre 7-8 = 24V
Attention, le réglage sur le volmétre doit être en AC. Je dis ça, mais même moi, je me goure des fois.
Si ce n'est pas le cas, vérifie déjà le fusible a côté de la self.
Edit:
Aie !!!!!! Je viens de relire ton 1er post et tu as déjà testé les fusibles.
Bin, si tu n'as rien en sorti du transfo et que le sélecteur 110/220v est bien régler, a mon avis ..... le transfo .....
Edité par
metalgear2
Le 13/05/2015 à 22h03
