Fabf :
Non ils ne donnent pas le VHDL mais les fichiers POF et SOF (compilés)


Si tu renomme le fichier HddFddp_vclc_vhd(7).sof , tu as un VHDL ;)



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 14/06/2016 à 21h32
Cool :top
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 14/06/2016 à 21h43
J'ai l'oeil partout ... :lol



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 14/06/2016 à 21h52
Bien vu comme on dit :lol
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1369

Le 12/07/2016 à 10h13
Salut

Je profite de quelques jours de congés pour vous faire part de mon dernier PCB ..





pour ceux qui n'aurais pas vu c'est une clone de l'OBSONET V2

je sens que je vais me faire ch.... avec le CI 100pins

y en as qui en on une ???


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5300

Le 12/07/2016 à 12h07
ben... Obsonet c'est obsolète ! :siffle


banniere-ericb59e
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1369

Le 12/07/2016 à 12h28
Ah oui par rapport a la gr8net tu as raison

Mais il faut de tout et sa permet de voir comment ca marche !!


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 29/04/2017 à 14h23

Messages: 27

Le 27/06/2017 à 09h18
Salut a tous

un point sur de nouveau PCB ??

j'ai mis en fabrication :


en detail :de gauche a droite et de haut en bas

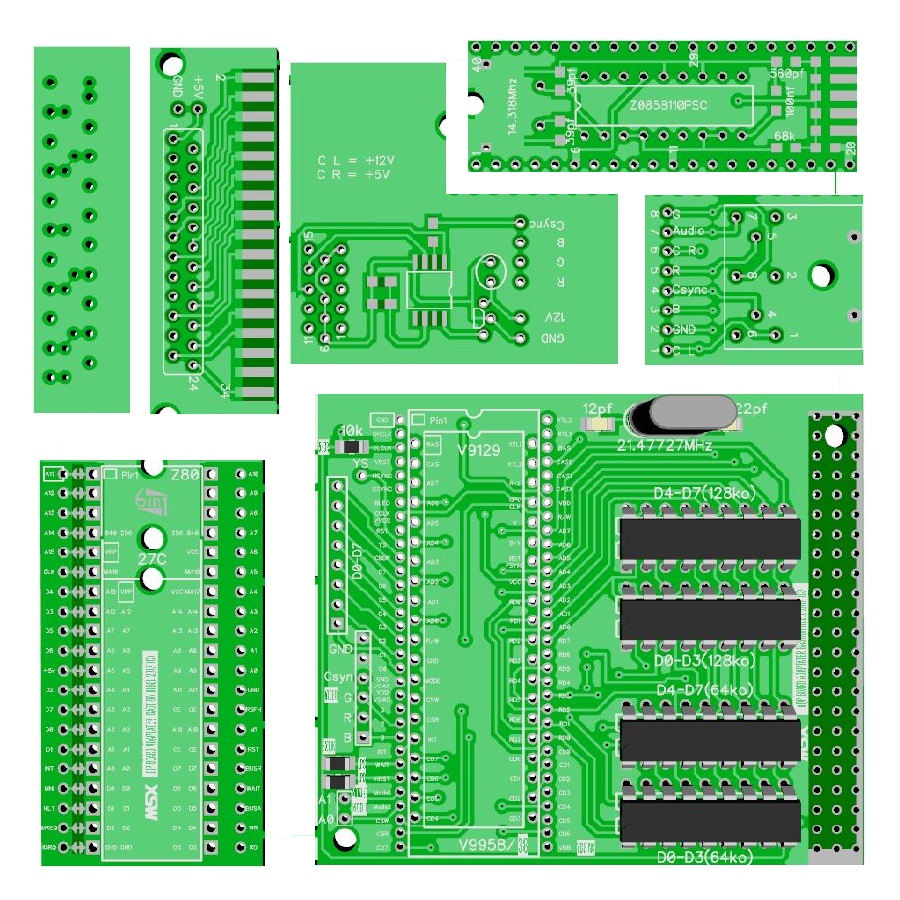

PERITEL
FDD turbo R
VGA 15khz
KIT 7Mhz
DIN8 RGB
Multi DIP 6in1 (27/128/256/512/040 et Z80 / AY3910)
Adapt Carte VDP 9129->9935/58

et 2 autres en finalisation a faire fabriquer !!
1

Adaptater EPM7032/34/7128
Adapt PLCC32 en Dip 32
Carte EDGE
Carte ATMEGA

2

Multi DIP 6in1 (27/128/256/512/040 et Z80 / AY3910)
Carte Expander Music Modules
Carte Expander 4x lite

Voila !!!

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5492

Le 27/06/2017 à 21h01
C'est quoi la carte Expander Music Modules ?
Une carte extension Music module ou une carte extension pour Music module ?



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Bastion Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 29/04/2017 à 14h23

Messages: 27

Le 28/06/2017 à 07h13
Citation:
C'est quoi la carte Expander Music Modules ?
Une carte extension Music module ou une carte extension pour Music module ?



euh oui !! pour le PHILIPS Music Module NMS1205 !!

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 28/06/2017 à 13h57
A mon avis Turboseb veut savoir si "l'expander Music Module" est un "Expander" au même titre qu'un Music Module ou alors si il s'agit d'une "Extension pour le Music Module" ;)

@Turboseb: C'est pour étendre le Music Module pour une compatibilité parfaite avec le véritable MSX-AUDIO de Panasonic ( je crois :p )
L'équivalent du module d'extension de FRS ^^

@Bastion Rebel: Bravo pour ces joyeusetés :kiss :tchin Edité par igal Le 28/06/2017 à 13h59


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Bastion Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 29/04/2017 à 14h23

Messages: 27

Le 29/06/2017 à 06h59
c'est ca l'extension de FRS d'apres le schema de MSXPRO ...

Bastion Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 29/04/2017 à 14h23

Messages: 27

Le 26/07/2017 à 18h31
Salut

voici mes derniers PCB



donc de haut en bas et de droite a gauche

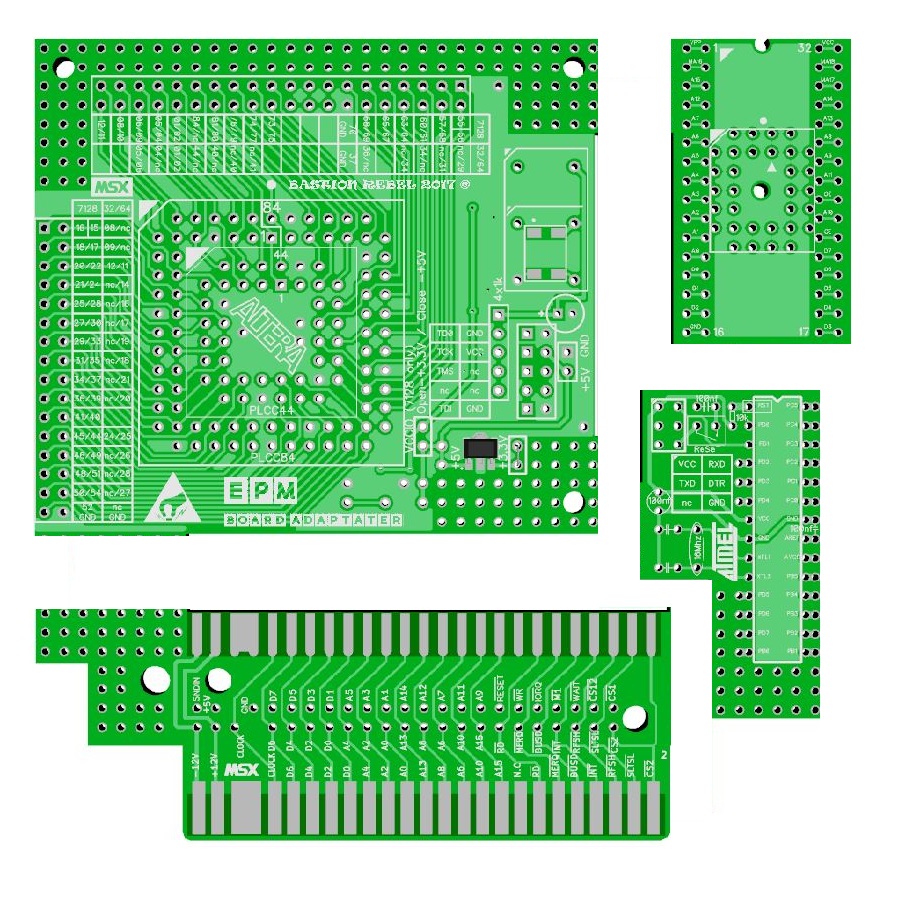

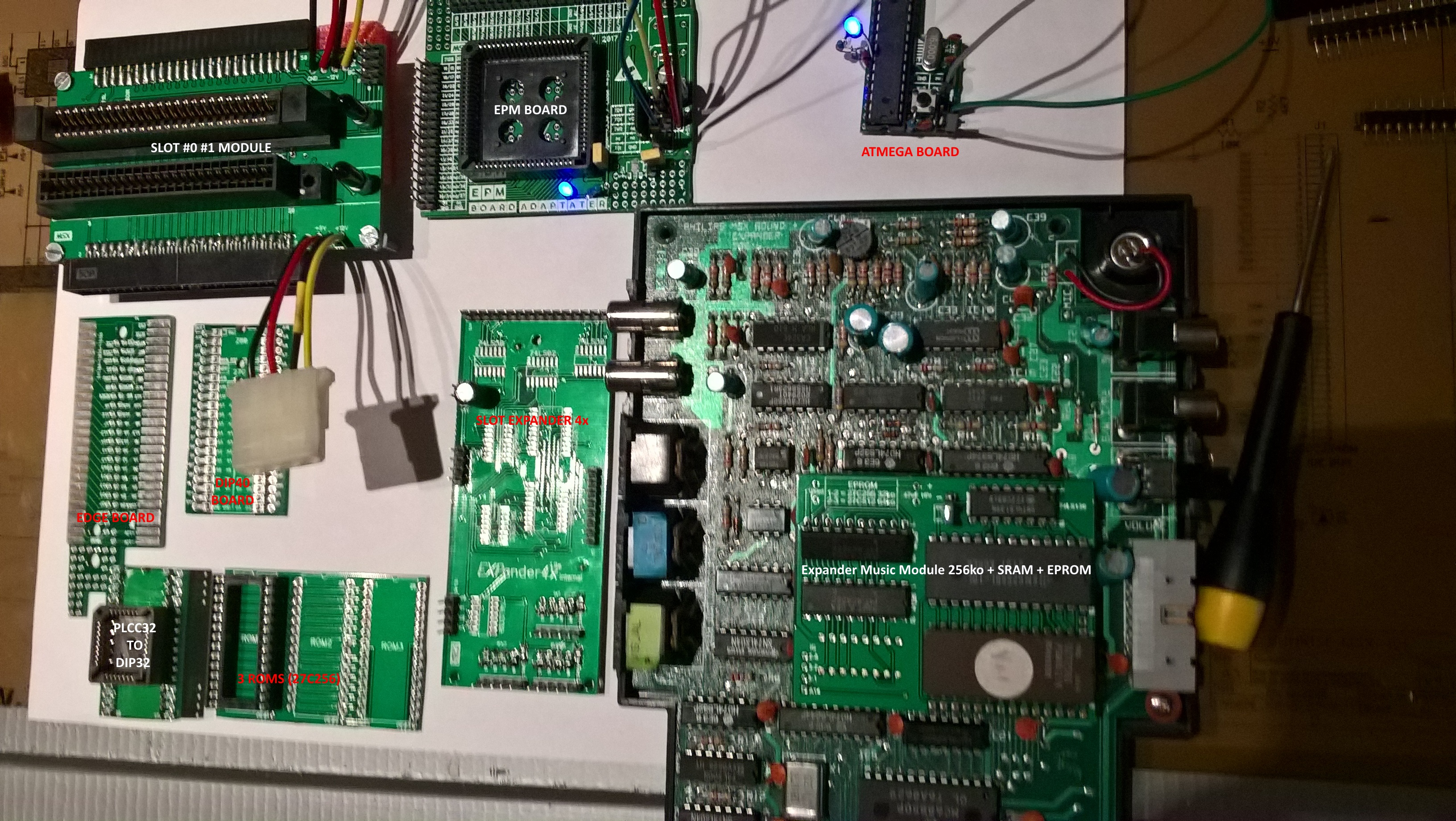

module 2 SLOTs enfichable

module EPM 7032/7064/7128

module ATMEGA (blink OK)

carte EDGE

DIP40 Board

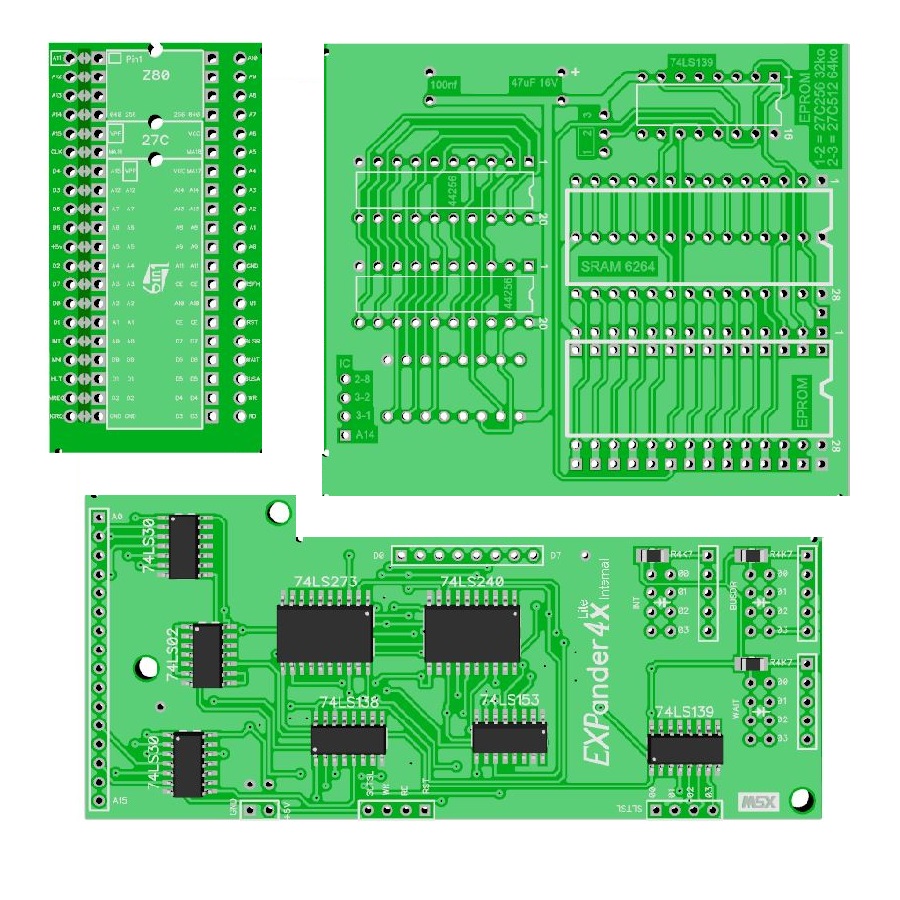

Slot expander 4x pour le module 2 Slots
