Fabf, on parle bien des 7 Slots (ports cartouche) portes-bonheur.

Quand je dis que le VDP est obligatoire dans un MSX, ça veut dire aussi qu'on a pas besoin d'en changer. Si Z80 avait envie de mettre un VDP MSX1 à la place d'un autre pour le fun, il faudrait aussi pouvoir changer le BIOS. Il n'y a pas de port cartouche au Slot 0.

Ce projet est intéressant. Ça serait dommage de le bâcler.



Fabf :
A mon avis il est plus judicieux d'étendre le slot 0 que les slot 2.


Ça a l'air d'être le cas car la RAM est soit dans le Slot 3-3 ou un Slot 0-x sur cette config. Pareil pour la Sub-ROM.

Dans les MSX2 ou 2+, la RAM est souvent dans Slot 3-x pour qu'une éventuelle extension de mémoire soit prise à la place par le système. Si Z80 pense mettre un mapper de 4Mo en interne un Slot 0 fera l'affaire.


Tous les SLOT 0x déjà utilisés le SLOT VDP ET IO sont des SLOT presque standard, ils ne manque que SLTSL en gros donc réserver pour développer la carte vidéo et autre goodies hors PSG.



Encore une fois ce n'est pas un produit fini mais une plateforme pour valider les concepts et idées avant le produit final. Le protons n'ont pas vocation à être commercialisés. Edité par z80 Le 16/03/2015 à 10h02


TurboR GT, V9990, Grafx9000, etc dans la cave, j'ai retrouvé mon CANON V20! ( en kit) :top du coup dans la cave. La cave où je m'aménage un coin électronique et MSX. :top

TheWhipMaster Membre non connecté

Villageois

Rang

Avatar

Association

Inscrit le : 27/11/2011 à 09h13

Messages: 579

Le 16/03/2015 à 08h05
Jipe :
7 slots c'est pour le coté porte-bonheur ?


Z80 a dis non Quand j ais chanter : le million, le million...

Ça permet aussi plein de tester des tonnes d interfaces



Port VDP permet une évolution vers du multi VDP , un VDP custom, une carte VDP avec décompression de flux mpeg en fond écran ou autre délire :)


HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 16/03/2015 à 09h20
TheWhipMaster :
Port VDP permet une évolution vers du multi VDP


C'est une entrée vidéo qui permet ça ! ;) Edité par GDX Le 16/03/2015 à 09h32

z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 786

Le 16/03/2015 à 10h13
Carte VDP en cours de routage, certaine décisions structurelles restent encore non statuées.
Planning de points Skype en construction pour solder les points ouverts. :siffle :siffle :siffle

Points ouverts coté audio en cours de traitements, à clôturer en même temps que ceux coté vidéo. ;)

J'ai ajouté sur carte principale le connecteur Keyboard type NMS82xx. Je cherche coté PIONNEER pour essayer de trouver une compatibilité. Mais pour le moment j'ai deux NMS8280 dont un avec façade explosé, du coup je comptais utiliser un clavier NMS8280 pour la carte proto. Edité par z80 Le 16/03/2015 à 10h13


TurboR GT, V9990, Grafx9000, etc dans la cave, j'ai retrouvé mon CANON V20! ( en kit) :top du coup dans la cave. La cave où je m'aménage un coin électronique et MSX. :top

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1369

Le 16/03/2015 à 15h21
salut a tous

dernière ligne droite avant PCB BERT !!!

j'ai repris les modifs vu avec Jipe (select A5/A6/A7 par defaut le LS) , verifier et je me lance !!


la carte finale !!

on verra bien !! Edité par Bastion Rebel Le 16/03/2015 à 15h21


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1369

Le 24/08/2015 à 17h17
Salut a tous

2 PCB en cours de fabrication !!

une carte FLOPPY



et une carte IDE



TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 24/08/2015 à 17h36
C'est gentil de prévenir :lol
Bonne chance à toi ^^
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9511

Le 24/08/2015 à 22h32

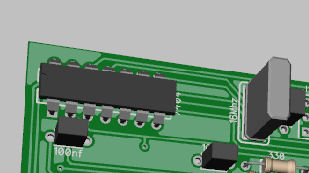

pas sur que le quartz de la cartouche floppy rentre dedans monté debout

pour l'ide tu as déja un truc qui fonctionne ?


:noel
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 25/08/2015 à 00h27
C'est pour ça que sur ma PCB, j'ai laissé la place si le qaurtz est une version haute, y'a plus qu'a le plier un peu :D

Edité par metalgear2 Le 25/08/2015 à 01h11



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1369

Le 25/08/2015 à 07h07
salut



Citation :
C'est pour ça que sur ma PCB, j'ai laissé la place si le qaurtz est une version haute, y'a plus qu'a le plier un peu :D




le mien version low profil !!! :p :p :p :p :p et une particularité du PCB on verra ce que ca donne !!



Citation :
pour l'ide tu as déja un truc qui fonctionne ?




qui fonctionne plus ou moins avec les Datas inverser et les PALs , reussi a voir la F010 (origine) mais pas a ecrire donc j'ai regarder sur ma sunrice CF copier la partie F040 et HCT573 et on verra mais j'ai espoir !! j'ai meme ajoute le LS14 soic sans rien raccorder on verra !!(pas utiliser sur le schema) Edité par Bastion Rebel Le 25/08/2015 à 07h10


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1369

Le 14/06/2016 à 18h37
salut

un point sur les projets en cours

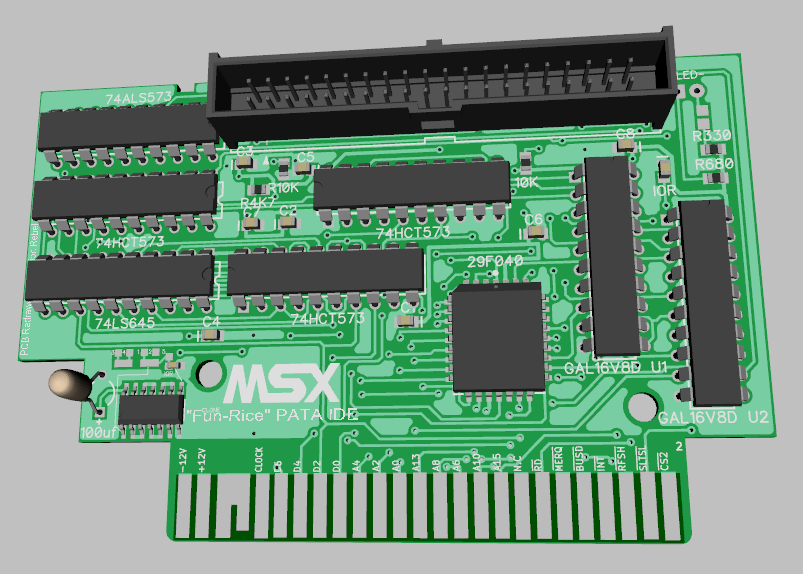

FUNRICE OK
FLOPPY OK

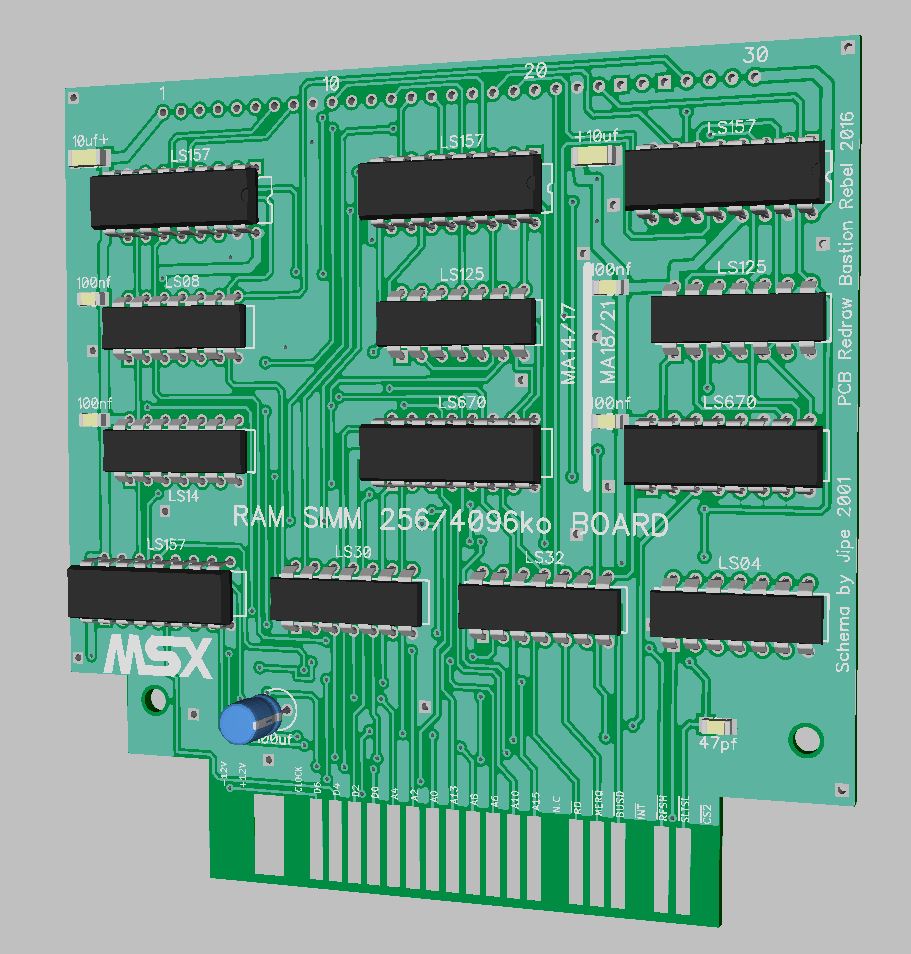

une big SIMM RAM (Jipe)
