L'atelier YAMAHA DB50-XG en carte son autonome. Elektor 1997
Reprise du message précédent
latanturle :
pouvoir jouer au clair de la lune en si bémol majeur.
Quelle idée ?
au clair de la lune, c'est en DO Majeur (ou la mineur)
site en Français sur la musique MSX
A vos ordres !
J'ai sorti ce bon vieux cx5M de la naphtaline : Toujours rien.
La preuve ! le KEYBOARD est un clavier fait maison à l'aide des touches d'un vieux clavier de PC, d'un certain nombre de diodes 1n4148, de la super glu, du fil de cablage et de beaucoup de patience.
Bref le yamaha DB50-XG standalone est resté de marbre.
La main qu'on aperçoit n'est pas celle de ma soeur mais celle de ma femme qui joue à Candy Crush sur son portable ! Chacun son truc.
Pour en revenir à nos moutons, il faudrait que je trouve au village quelqu'un qui l'a réalisé, attendons.
Demain je reprendrai une nouvelle fois le montage de A à Z en passant par MSX of course.
Encore merci pour la cure de jouvence.
Bonne soirée.
J'ai sorti ce bon vieux cx5M de la naphtaline : Toujours rien.
La preuve ! le KEYBOARD est un clavier fait maison à l'aide des touches d'un vieux clavier de PC, d'un certain nombre de diodes 1n4148, de la super glu, du fil de cablage et de beaucoup de patience.
Bref le yamaha DB50-XG standalone est resté de marbre.
La main qu'on aperçoit n'est pas celle de ma soeur mais celle de ma femme qui joue à Candy Crush sur son portable ! Chacun son truc.
Pour en revenir à nos moutons, il faudrait que je trouve au village quelqu'un qui l'a réalisé, attendons.
Demain je reprendrai une nouvelle fois le montage de A à Z en passant par MSX of course.
Encore merci pour la cure de jouvence.
Bonne soirée.
Bonsoir,
Sur cette photo, on peut voir que tu utilise la DIN "K4", donc l'entrée si on regarde le schéma de principe.
Si on regarde de plus pret le schéma de principe, il existe un jumper "S1" ( A coté de K5 ) qui sélectionne MIDI / GAME.
Toujour sur cette photo, le jumper n'existe pas. Donc, déjà, tu n'ais pas pret d'avoir un son qui sort de l'ampli.
Edité par
metalgear2
Le 25/11/2014 à 21h01
Sur cette photo, on peut voir que tu utilise la DIN "K4", donc l'entrée si on regarde le schéma de principe.
Si on regarde de plus pret le schéma de principe, il existe un jumper "S1" ( A coté de K5 ) qui sélectionne MIDI / GAME.
Toujour sur cette photo, le jumper n'existe pas. Donc, déjà, tu n'ais pas pret d'avoir un son qui sort de l'ampli.
Edité par
metalgear2
Le 25/11/2014 à 21h01
@latanturle : Avant d'aller plus loin, est-ce que la carte fille fonctionne sur une autre plateforme ?
Peux-tu poster des images de ta carte ? Il existe en effet de nombreux clones/fakes ..
Peux-tu poster des images de ta carte ? Il existe en effet de nombreux clones/fakes ..
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Jipe :
.. La carte fille DB50XG est en effet montée sous le PCB d'Elektor.J'ai eu du mal à m'y retrouver dans les posts mais la connexion des broches du connecteur 26 broches m'a intrigué. C'est un fait que sur le schéma d'Elektor le connecteur est inversé mais il n'y a pas de repérage sur la sérigraphie du circuit qui lui est bon

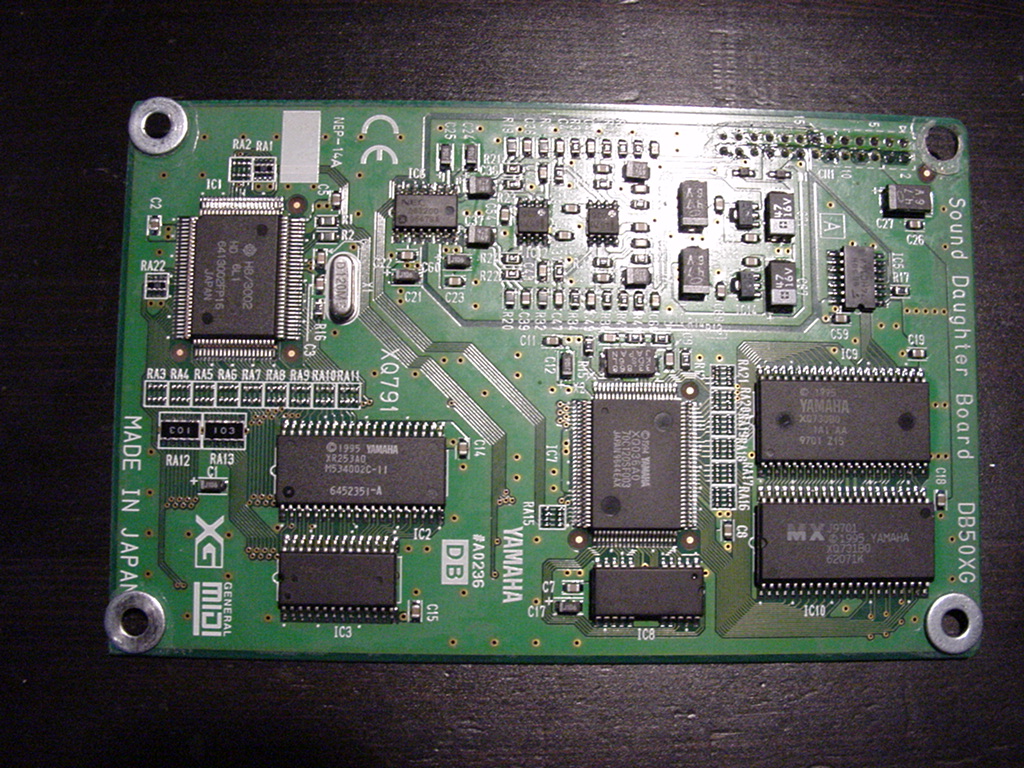

Voici une DB50XG de face :
On imagine facilement la position du connecteur 26 pins lorsqu'on retourne la carte de droite à gauche :

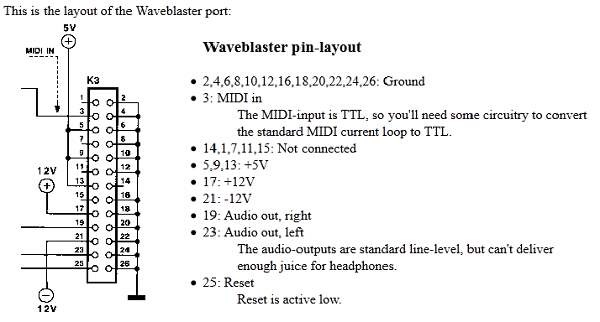

Pour rappel, le WaveBlaster pinout :
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
SveN :
Je n'avais pas lu le topic relatif à ta présentation ! @latanturle : Avant d'aller plus loin, est-ce que la carte fille fonctionne sur une autre plateforme ?
Peux-tu poster des images de ta carte ? Il existe en effet de nombreux clones/fakes ..
Peux-tu poster des images de ta carte ? Il existe en effet de nombreux clones/fakes ..
Donc, on oublie sans doute les fake/clones...Ceci-dit, tu pourrais confirmer que ta carte-fille fonctionne ? Et n'oublie pas les images/photos ! Edité par SveN Le 26/11/2014 à 02h08
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
latanturle :
Parce que je suis un disciple d'Erik SATOU - Promotion André VERCHUREN : Conservatoire de St Hilaire Cusson La Valmite (Haute loire),
Ouh la, Respect !
Erik SATOU, c'est un parent d'Erik SATIE ?
site en Français sur la musique MSX
Bonjour à tous.
Merci pour les réponses.
- Eric SATOU est un cousin par alliance d'Erik SATIE, il a mal tourné et s'est fourvoyé dans une carrière de compositeur de bourrées, il est mort d'une cirrhose du foie en 1975.
- Pour ce qui est de l'inverseur, je l'ai carrément supprimé et j'ai relié à l'aide d'un fil de câblage la broche 3 du connecteur à la piste qui conduit à la pin 8 d'IC2 pour être connecté en permanence en mode Midi.
- Quant aux erreurs sur la numérotation des proches du connecteur dont on parle sur le schéma elles ne concernent que le schéma, elles n'affectent pas le PCB d'elektor.
- Je n'ai jamais utilisé la DB50-XG, je l'avais achetée il y a une éternité et stockèe dans un coin, à priori c'est pas un FAKE, je vais lui tirer le portrait dans la matinée et je mettrai les photos recto-verso.
Je vais également vérifier les tensions : +12v -12v et +5v et revérifier les soudures.
A tout à l'heure.
Encore merci pour vos conseils.
Merci pour les réponses.
- Eric SATOU est un cousin par alliance d'Erik SATIE, il a mal tourné et s'est fourvoyé dans une carrière de compositeur de bourrées, il est mort d'une cirrhose du foie en 1975.
- Pour ce qui est de l'inverseur, je l'ai carrément supprimé et j'ai relié à l'aide d'un fil de câblage la broche 3 du connecteur à la piste qui conduit à la pin 8 d'IC2 pour être connecté en permanence en mode Midi.
- Quant aux erreurs sur la numérotation des proches du connecteur dont on parle sur le schéma elles ne concernent que le schéma, elles n'affectent pas le PCB d'elektor.
- Je n'ai jamais utilisé la DB50-XG, je l'avais achetée il y a une éternité et stockèe dans un coin, à priori c'est pas un FAKE, je vais lui tirer le portrait dans la matinée et je mettrai les photos recto-verso.
Je vais également vérifier les tensions : +12v -12v et +5v et revérifier les soudures.
A tout à l'heure.
Encore merci pour vos conseils.
Re-Bonjour
Je viens de rereretester les soudures, j'ai testé les tensions, la continuité des pistes, c'est tout bon, j'ai tout rebranché, cette fois j'ai eu dans les enceintes un léger ronflement (1) que j'ai pu régler avec les ajustables P1 et P2.
Quelque chose me chagrine, est-ce qu'il ne faut pas régler le clavier midi de façon à ce qu'il transmette des instructions à la DB50-XG, ce clavier je l'utilise juste pour faire un peu de musique sur PC avec RENOISE - MAGIX MUSIC MAKER - REASON et FRUITY LOOPS STUDIO, il est reconnu par le logiciel, je pianote et je ne m'occupe pas des réglages.
(1) Tout ça pour ça ! ! !
Je sens que je vais arrêter cette expérience, dommage car j'aurais bien voulu expérimenter toutes les sonorités (promises).
Je viens de rereretester les soudures, j'ai testé les tensions, la continuité des pistes, c'est tout bon, j'ai tout rebranché, cette fois j'ai eu dans les enceintes un léger ronflement (1) que j'ai pu régler avec les ajustables P1 et P2.
Quelque chose me chagrine, est-ce qu'il ne faut pas régler le clavier midi de façon à ce qu'il transmette des instructions à la DB50-XG, ce clavier je l'utilise juste pour faire un peu de musique sur PC avec RENOISE - MAGIX MUSIC MAKER - REASON et FRUITY LOOPS STUDIO, il est reconnu par le logiciel, je pianote et je ne m'occupe pas des réglages.
(1) Tout ça pour ça ! ! !
Je sens que je vais arrêter cette expérience, dommage car j'aurais bien voulu expérimenter toutes les sonorités (promises).
