L'atelier YAMAHA DB50-XG en carte son autonome. Elektor 1997
Bonjour à tous les bidouilleurs.
Je viens de terminer le montage d'ELEKTOR DE 1997 (Ca ne nous rajeunit pas), j'aimerais simplement savoir avant de mettre le jus, de brancher mon clavier midi, mon ampli et mes enceintes, s'il faut utiliser un logiciel dédié avant de pouvoir jouer au clair de la lune en si bémol majeur.
Clavier utilisé M'Audio AXIOM 2nd GEN - 25 touches.
Merci d'avance pour votre aide et vive le MSX.
Je viens de terminer le montage d'ELEKTOR DE 1997 (Ca ne nous rajeunit pas), j'aimerais simplement savoir avant de mettre le jus, de brancher mon clavier midi, mon ampli et mes enceintes, s'il faut utiliser un logiciel dédié avant de pouvoir jouer au clair de la lune en si bémol majeur.
Clavier utilisé M'Audio AXIOM 2nd GEN - 25 touches.
Merci d'avance pour votre aide et vive le MSX.
j'ai la vraie revue ou c'est bien lisible
pour info c'est dans le numéro double 229 / 230 de juillet/aout de 1997
il faut brancher :
une source midi sur la DIN 5 broches ( inter S1 sur MIDI )
un ampli sur les c-inch K1 K1 ou des haut parleurs sur LS1 LS2
le connecteur K7 permet de brancher une carte son de PC comme source midi ( il faut basculer l'inter sur GAME )
voila pour l'essentiel
pour info c'est dans le numéro double 229 / 230 de juillet/aout de 1997
il faut brancher :
une source midi sur la DIN 5 broches ( inter S1 sur MIDI )
un ampli sur les c-inch K1 K1 ou des haut parleurs sur LS1 LS2
le connecteur K7 permet de brancher une carte son de PC comme source midi ( il faut basculer l'inter sur GAME )
voila pour l'essentiel
j'ai eu du mal a m'y retrouver dans les post mais la correction des broches du connecteur 26 broches m'a intrigué
c'est un fait que sur le schéma d'elektor le connecteur est inversé
mais il n'y a pas de repérage sur la sérigraphie du circuit qui lui est bon
c'est un fait que sur le schéma d'elektor le connecteur est inversé
mais il n'y a pas de repérage sur la sérigraphie du circuit qui lui est bon
J'ai testé vite fait bien fait, pas de son.
J'ai du me planter quelque part, demain sera un autre jour je vérifierai toutes les soudures, mon câble midi et la connexion du montage à l'ampli.
Merci pour votre aide, je vous tiens au courant bien sûr.
PS : Un bon point : Le montage n'a pas fumé !
J'ai du me planter quelque part, demain sera un autre jour je vérifierai toutes les soudures, mon câble midi et la connexion du montage à l'ampli.
Merci pour votre aide, je vous tiens au courant bien sûr.
PS : Un bon point : Le montage n'a pas fumé !
A premiere vue y'a un octocoupleur qui protege le MIDI IN, ca evite de grillé l'interface Midi, a voir si ce petit composant n'aurait pas ete insérer a l'envers , une intuition c'est tout
Ah non il semble correspondre a la position sur la sérigraphie
Edité par
TurboSEB
Le 24/11/2014 à 19h05
Ah non il semble correspondre a la position sur la sérigraphie
Edité par
TurboSEB
Le 24/11/2014 à 19h05
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
J'ai carrément supprimé l'inverseur et j' ai relié la broche 3 du connecteur à la broche 8 d'IC2 pour valider le MIDI en permanence, il faut que je vérifie également les 26 soudures du connecteur mâle que j'ai été obligé de fabriquer avec des picots de récupération et de souder un par un.
Demain grosse vérification des soudures.
Bonne soirée et encore merci.
PS : On va y arriver ! !
Demain grosse vérification des soudures.
Bonne soirée et encore merci.
PS : On va y arriver ! !
Re Bonjour,

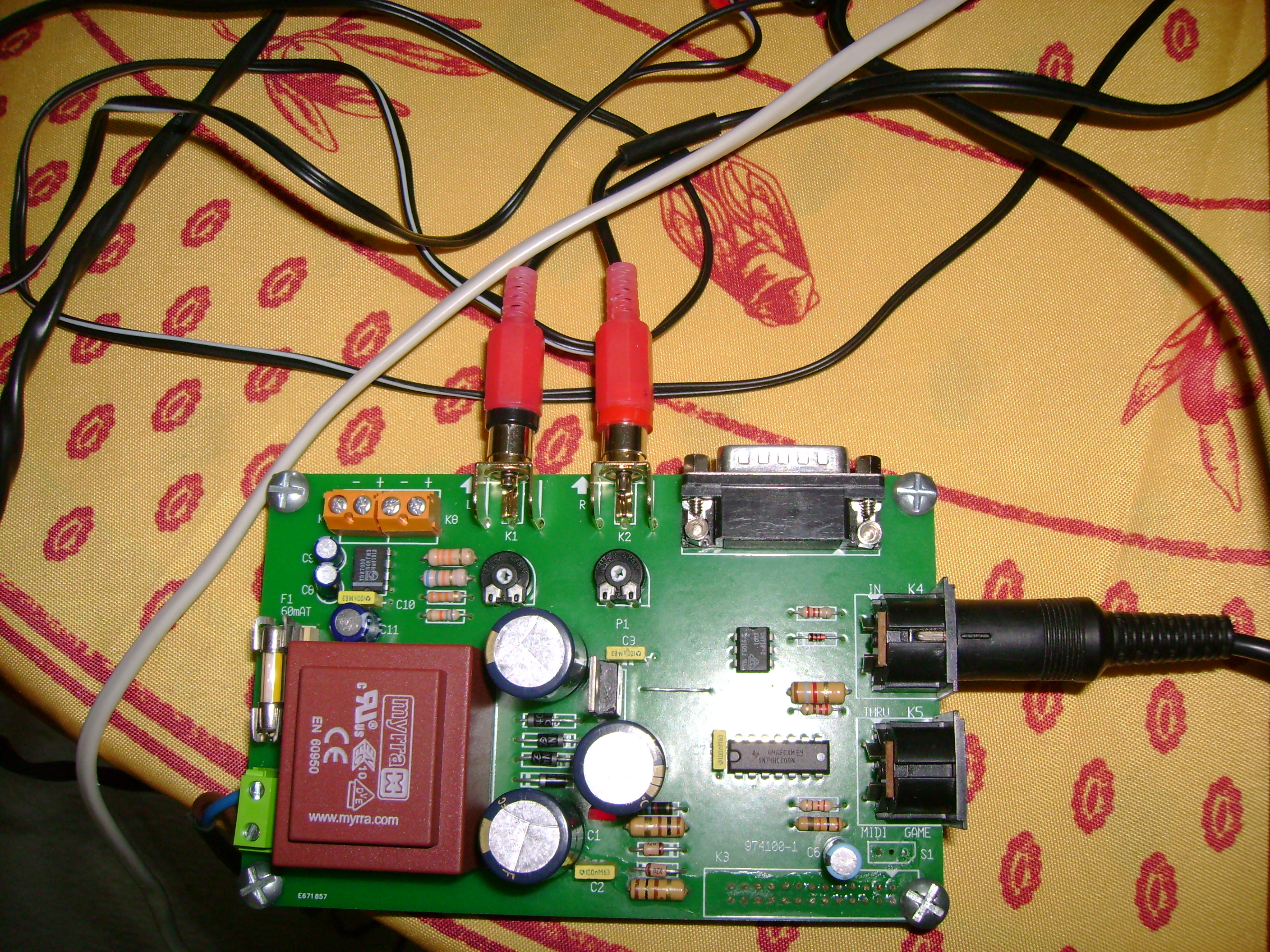

Comme vous pouvez le constater, j'ai les images mais j'ai toujours pas le son !
J'ai changé le condensateur qui était monté à l'envers, j'ai vérifié le câblage des prises DIN, la valeur des résistances et des condensateurs, l'orientation des CI, quand je mets sous tension seule la led d'activité s'allume et reste fixe, aucun son ne sort lorsque je pianote.
Je reste dubitatif quant au fonctionnement du montage sans logiciel associé, est ce que parmi les afficionados du MSX quelqu'un l'aurait réalisé ?
Je vais attaquer une dernière vérification : tester la continuité entre les pins du connecteur mâle que j'ai bidouillé et les composants concernés (Ajustables etc).
Ne serait-ce que pour le fun, je ne veux pas abandonner.
Merci d'avance pour votre aide.
Comme vous pouvez le constater, j'ai les images mais j'ai toujours pas le son !
J'ai changé le condensateur qui était monté à l'envers, j'ai vérifié le câblage des prises DIN, la valeur des résistances et des condensateurs, l'orientation des CI, quand je mets sous tension seule la led d'activité s'allume et reste fixe, aucun son ne sort lorsque je pianote.
Je reste dubitatif quant au fonctionnement du montage sans logiciel associé, est ce que parmi les afficionados du MSX quelqu'un l'aurait réalisé ?
Je vais attaquer une dernière vérification : tester la continuité entre les pins du connecteur mâle que j'ai bidouillé et les composants concernés (Ajustables etc).
Ne serait-ce que pour le fun, je ne veux pas abandonner.
Merci d'avance pour votre aide.
latanturle :
pouvoir jouer au clair de la lune en si bémol majeur.
Quelle idée ?
au clair de la lune, c'est en DO Majeur (ou la mineur)
