L'atelier Proto d'un lecteur de carte SD
Reprise du message précédent
Ne cherche pas, c'est normal que ça fonctionne sans le boitier, le HX10 a un micro-switch
j'ai une cartouche qui a le même symptome
c'est la cartouche livrée avec aladin le successeur de dynamic publisher
avec le boitier rien faire pour la faire fonctioner et sans ça marche a merveille
c'est la cartouche livrée avec aladin le successeur de dynamic publisher
avec le boitier rien faire pour la faire fonctioner et sans ça marche a merveille
metalgear2 :
Ne cherche pas, c'est normal que ça fonctionne sans le boitier, le HX10 a un micro-switch

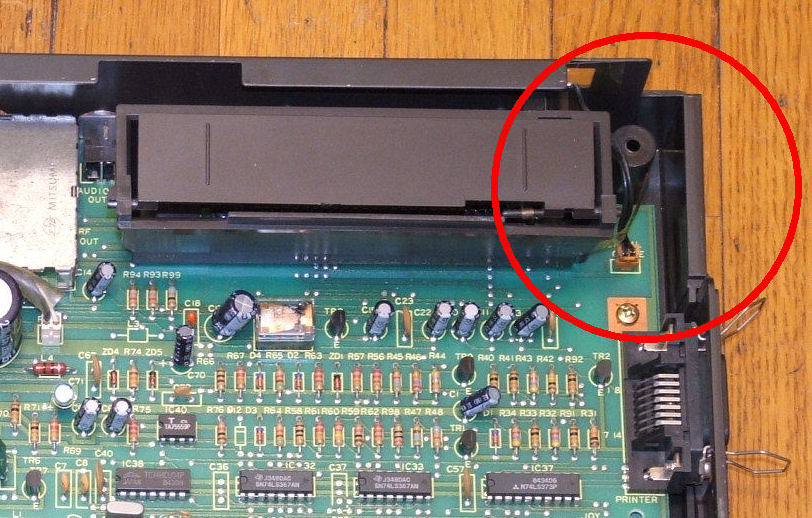

effectivement il y a une lamelle métallique à droite du port cartouche.
C'est bien elle la coupable ! Bon sang !!
Mes boitiers cartouche sont légérement plus épais que certaines cartouches. La lamelle doit être calibrée trop juste !
On aperçoit légerement la petit cable.
Ce qui me rassure, c'est que la SD fonctionne bien
Ce qui me rassure, c'est que la SD fonctionne bien
C'est peut être tout simplement un probléme de lamelle qui ce déforme avec le temp. Il suffit que le micro switch soit de mauvaise qualité.
Aprés Eric, malheureusement, tu ne peux pas être dans le MSX
Aprés Eric, malheureusement, tu ne peux pas être dans le MSX
Alors j'ai fait d'autres tests, car ça m’intriguait cette affaire...
En fait, il se trouve que les PCB de MetalGear2 n'ont pas le pont 44/46, comme l'a fait remarqué BastionRebel récemment... Et bien c'est en fait ce manque qui pose problème sur le HX10.
J'ai fait un pont en soudant un petit fil entre les pins 44 et 46 de la cartouche, et maintenant ca BOOT parfaitement. Ce n'était donc pas un problème d'épaisseur de boitier cartouche.
Le pont 44/46 indique au MSX la présence d'une cartouche et désactive la protection du micro switch (je suppose)...
MetalGear2, attention donc à tes autres PCB, tu risques d'avoir le problème sur d'autres machines que le HX10 ...
En fait, il se trouve que les PCB de MetalGear2 n'ont pas le pont 44/46, comme l'a fait remarqué BastionRebel récemment... Et bien c'est en fait ce manque qui pose problème sur le HX10.
J'ai fait un pont en soudant un petit fil entre les pins 44 et 46 de la cartouche, et maintenant ca BOOT parfaitement. Ce n'était donc pas un problème d'épaisseur de boitier cartouche.
Le pont 44/46 indique au MSX la présence d'une cartouche et désactive la protection du micro switch (je suppose)...
MetalGear2, attention donc à tes autres PCB, tu risques d'avoir le problème sur d'autres machines que le HX10 ...
ericb59 :
MetalGear2, attention donc à tes autres PCB, tu risques d'avoir le problème sur d'autres machines que le HX10 ...
Je retiens l'info, merci ...
Je fais le nécéssaire sur la PCB MicroSD et la PCB SD 512K. Je t'envois les gerbers aussitôt.
Vais attention quand tu relieras les deux broches des plaques déjà faites. Il faut éviter que la soudure s'étale sur les contacts à relier sinon la soudure butera sur les broches correspondantes du port cartouche et ça les abîmera.
Tu peux éviter ça avec un bout de scotch sur les contacts.
Tu peux éviter ça avec un bout de scotch sur les contacts.
GDX :
Vais attention quand tu relieras les deux broches des plaques déjà faites. Il faut éviter que la soudure s'étale sur les contacts à relier sinon la soudure butera sur les broches correspondantes du port cartouche et ça les abîmera.
Tu peux éviter ça avec un bout de scotch sur les contacts.
Tu peux éviter ça avec un bout de scotch sur les contacts.
trop tard !
mais bonne idée
Bonjour,
Surtout sur des contact Gold, la soudure s'étale très vite. Il faut effectivement et comme le dit GDX, mettre un bout de scotch.
Je l'avais fait sur ma toute 1er SD, sur la broche 49 pour l'intégration du COVOX. Edité par metalgear2 Le 18/09/2015 à 15h14
Surtout sur des contact Gold, la soudure s'étale très vite. Il faut effectivement et comme le dit GDX, mettre un bout de scotch.
Je l'avais fait sur ma toute 1er SD, sur la broche 49 pour l'intégration du COVOX. Edité par metalgear2 Le 18/09/2015 à 15h14
Je n'arrive pas a trouver le sujet sur l'interface SD drive d'Ericb59 alors je poste ici. La question est valable pour vous deux.
Avez-vous essayez le pilote de Krazilec sur votre interface ? Il semble faire marcher le DOS2 même sur MSX1.
http://www.msx.org/news/software/en/kralizec-drlpmmc-driver-01
Le lien de téléchargement est prérimé mais celui-là semble être bon :
http://msx.deneb.nl/DRSDMMC1.lzh
Ça serait une bonne nouvelle si ça marche.
Avez-vous essayez le pilote de Krazilec sur votre interface ? Il semble faire marcher le DOS2 même sur MSX1.
http://www.msx.org/news/software/en/kralizec-drlpmmc-driver-01
Le lien de téléchargement est prérimé mais celui-là semble être bon :
http://msx.deneb.nl/DRSDMMC1.lzh
Ça serait une bonne nouvelle si ça marche.
Bonjour,
Je me souvient pas si Eric a fait un sujet sur la SD.
Dans tout les cas, je test ce programme qui à l'air pas mal
Je me souvient pas si Eric a fait un sujet sur la SD.
Dans tout les cas, je test ce programme qui à l'air pas mal
Citation :
Je n'arrive pas a trouver le sujet sur l'interface SD drive d'Ericb59
Normal y'en a pas !
Et puis c'est pas ma SD Drive, c'est plus celle de Metalgear2
Citation :
Avez-vous essayez le pilote de Krazilec sur votre interface ? Il semble faire marcher le DOS2 même sur MSX1.
jamais entendu parlé...
Mais à tester ... Bonne trouvaille GDX !
ericb59 :
Normal y'en a pas !
Ca me rassure, j'ai cherché sans trouver
