L'atelier Memory Mapper 1024Ko par MKT et M. Fujimoto
Reprise du message précédent
metalgear2 :
La version LS travaille plus vite que la version HC.
Perdu, c'est l'inverse.
metalgear2 :
Il me semble aussi que la version HC peut travailler avec des tensions différentes du LS.
Encore perdu. Les HC consomment moins et travaillent sur une plus grande plage de tension. Ils sont donc moins sensibles aux chutes de tension. C'est tout.
metalgear2 :
Mais ça reste exactement le même brochage entre un 74LS00 et un 74HC00 par exemple.
Oui. Edité par GDX Le 02/11/2013 à 12h12
une page un peu technique
http://electronic.de.loisir.pagesperso-orange.fr/ttl.html
la plus grande différence entre HC et TTL se situe au niveau des seuil de commutation
voir les valeurs des signaux VO et VI H(ight) et L(ow)
http://electronic.de.loisir.pagesperso-orange.fr/ttl.html
la plus grande différence entre HC et TTL se situe au niveau des seuil de commutation
voir les valeurs des signaux VO et VI H(ight) et L(ow)
Bonjour a tous !!!
Apres quelques litre et kilos en + (et c'est pas fini) voici le test de cette carte
apres plusieurs essai verifications rien ne marche ???? j'ai eu beau essayer de changer les HC par des LS aucun changement , de changer les MKT par des CMS ..Rien de mieux !!
meme essayer avec des 628512 a la place des 658512 mais aucune reaction ???
AU DEMMARAGE ELLE EST TRANSPARENTE !!!
le schema semble etre incomplet , ATTENTION il y as des infos sur la 2eme pages aussi (mise a la masse des HC32 et HC08)
voici ou j'en suis
Quelqu'un a t il reussi a faire marcher cette carte !!!
PASSER UN BON REVEILLON !!!!!
Apres quelques litre et kilos en + (et c'est pas fini) voici le test de cette carte
apres plusieurs essai verifications rien ne marche ???? j'ai eu beau essayer de changer les HC par des LS aucun changement , de changer les MKT par des CMS ..Rien de mieux !!
meme essayer avec des 628512 a la place des 658512 mais aucune reaction ???AU DEMMARAGE ELLE EST TRANSPARENTE !!!
le schema semble etre incomplet , ATTENTION il y as des infos sur la 2eme pages aussi (mise a la masse des HC32 et HC08)
voici ou j'en suis
Quelqu'un a t il reussi a faire marcher cette carte !!!
PASSER UN BON REVEILLON !!!!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bonjour
celui de GDX (M.FUJIMOTO ...KIMARCHPAS) humour!!!!
celui de GDX (M.FUJIMOTO ...KIMARCHPAS) humour!!!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Quelqu'un a t il avancer sur ce projet ??
Une carte marcherais t elle ??
Une carte marcherais t elle ??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Comme dis plus haut, partir sur des HM658512 c'est un peu se casser la tête pour rien vu que la fonction refresh n'est pas utile et que ça rajoute des composants.
Bastion Rebel :
AU DEMMARAGE ELLE EST TRANSPARENTE !!!
AU DEMMARAGE ELLE EST TRANSPARENTE !!!
Le même souci que j'avais rencontré à savoir que les 4 Mo ne semblent pas être détectés!
Je me suis arrêté ici en espérant reprendre un jour: (des fois qu'un truc te semble louche!)
igal :Effectivement, il manque le câblage de D0 à D7 des RAMS.
Ces signaux devraient figurer sur le second dessin.
Tu peux soit les reprendre sur les LS670 ou alors te reprendre à la source sur le Bus MSX
J'ai complété les signaux D0 à D7 manquants sur les RAM
Attention: Tous les dessins ci dessous sont représentés en mode miroir de sorte à faciliter le câblage au dos du PCB tel que vous le visualisez
Les Signaux GND et +5V:
Les signaux A et D au complet:
Les autres signaux:
FabF et toi aurez peut être plus de réussite
Si vous avez d'autres questions, n'hésitez pas
Edité par
igal
Le 31/12/2013 à 11h19
Ces signaux devraient figurer sur le second dessin.
Tu peux soit les reprendre sur les LS670 ou alors te reprendre à la source sur le Bus MSX
J'ai complété les signaux D0 à D7 manquants sur les RAM
Attention: Tous les dessins ci dessous sont représentés en mode miroir de sorte à faciliter le câblage au dos du PCB tel que vous le visualisez
Les Signaux GND et +5V:
Les signaux A et D au complet:
Les autres signaux:
FabF et toi aurez peut être plus de réussite
Si vous avez d'autres questions, n'hésitez pas
aprés avoir inséré la carte dans le slot 1 , il faut faire un test avec SHEM pour savoir si dans le slot 1 on voit de la mémoire
lancer SHEM
taper CTRL Y
dans target changer la valeur par 01
taper CTRL A
taper 0000
se positionner en 0000 et essayer d'écrire une valeur dans l'octet
si on écrit et que la valeur reste , essayer la suivante
essayer plusieurs valeurs , si ok on est bien dans de la ram
si on a FF partout c'est que ça ne fonctionne pas
ne pas tester un mapper externe sur un turbo-r il ne sera pas reconnu
utiliser le dos2 , car souvent les utilitaires de test ne sont pas dos1
lancer SHEM
taper CTRL Y
dans target changer la valeur par 01
taper CTRL A
taper 0000
se positionner en 0000 et essayer d'écrire une valeur dans l'octet
si on écrit et que la valeur reste , essayer la suivante
essayer plusieurs valeurs , si ok on est bien dans de la ram
si on a FF partout c'est que ça ne fonctionne pas
ne pas tester un mapper externe sur un turbo-r il ne sera pas reconnu
utiliser le dos2 , car souvent les utilitaires de test ne sont pas dos1
Apres plusieurs essai avec SHEM !!! (sans gros espoir)
voici les résultats
sur mon
8280 MSX2 1Mo (slot32) et la carte 1Mo dans slot 1 a l'adresse 0000 j'ai des 55 55 55 mais ceux ci ne sont pas modifiable
8250 MSX2+ 256ko (slot32) et carte 1Mo dans slot 1 ="" "" "" même résultat !!!
j'ai fais le test mapper avec le memtest.com fourni dans l'archive mais il ne vois rien sauf mon mapper interne
j'ai bien fait de mettre les CI sur support il me serviront pour un autre projet
j'ai des envies de HOT AIR !! ca va dessouder bientôt !!!
voici les résultats
sur mon
8280 MSX2 1Mo (slot32) et la carte 1Mo dans slot 1 a l'adresse 0000 j'ai des 55 55 55 mais ceux ci ne sont pas modifiable
8250 MSX2+ 256ko (slot32) et carte 1Mo dans slot 1 ="" "" "" même résultat !!!
j'ai fais le test mapper avec le memtest.com fourni dans l'archive mais il ne vois rien sauf mon mapper interne
j'ai bien fait de mettre les CI sur support il me serviront pour un autre projet
j'ai des envies de HOT AIR !! ca va dessouder bientôt !!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
avec le 8280 ce n'est pas la peine d'essayer car les mapper étant égaux c'est l'interne qui est pris par défaut
avec le 8250 modifié 2+ si la modif est compléte et que l'affichage du logo est présent , le msx doit additionner les 2 mémoires 256 +1024 =1280
ce montage me disait quelque chose , le départ est une extension 256k a base de pseudo sram 658128

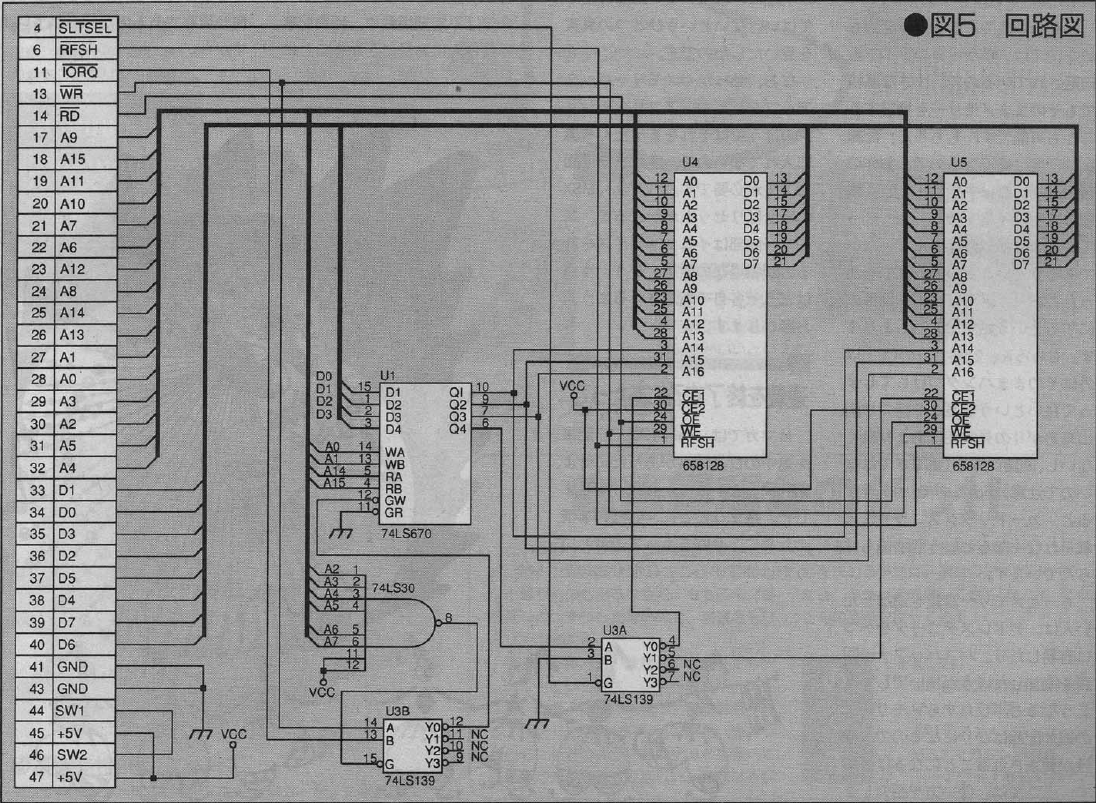

j'ai retrouvé le schéma qui est beaucoup plus simple 1xLS670 1xLS30 1xLS139 2x658128
je cherche dans quelle revue il est
avec le 8250 modifié 2+ si la modif est compléte et que l'affichage du logo est présent , le msx doit additionner les 2 mémoires 256 +1024 =1280
ce montage me disait quelque chose , le départ est une extension 256k a base de pseudo sram 658128
j'ai retrouvé le schéma qui est beaucoup plus simple 1xLS670 1xLS30 1xLS139 2x658128
je cherche dans quelle revue il est
A l'epoque j'utiliser un Mapper 512ko externe sur mon HBF700F pour copier d'un seul coup une disquette 720ko, ce copieur (hollandais de memoire, et dont je me souvien plus du nom) utilisait donc :
- sans mapper externe, les 256ko Ram interne et les 128ko Vram du 700 pour copier une disquette 360ko
et oh surprise
- avec mapper 512ko externe pour copier une disquette 720ko : les 128ko Vram + les 256ko Ram interne + forcement, une partie des 512ko Ram externe.
Donc c'est forcement specifique a ce copieur, mais c'est logiquement possible d'exploiter plusieurs mapper en meme temps
Edité par
TurboSEB
Le 31/12/2013 à 16h27
) utilisait donc : - sans mapper externe, les 256ko Ram interne et les 128ko Vram du 700 pour copier une disquette 360ko
et oh surprise
- avec mapper 512ko externe pour copier une disquette 720ko : les 128ko Vram + les 256ko Ram interne + forcement, une partie des 512ko Ram externe.
Donc c'est forcement specifique a ce copieur, mais c'est logiquement possible d'exploiter plusieurs mapper en meme temps
Edité par
TurboSEB
Le 31/12/2013 à 16h27
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
BONNE ANNEE A TOUS
@Jipe
la seul remarque qui me saute a l'œil c'est la Vcc
sur les pin 30 des PSRAM ce CE2 ??? pas d'equivalent sur les 658512
Bizarre je regarde si autre chose me choque
@Jipe
la seul remarque qui me saute a l'œil c'est la Vcc
sur les pin 30 des PSRAM ce CE2 ??? pas d'equivalent sur les 658512 Bizarre je regarde si autre chose me choque
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Sur le datasheet le pin 30 est CS et non /CE2
Donc avec VCC sur le pin 30 on a "chip always enabled"
C'est donc seulement /CE1 qui gère le "chip enable"
Edité par
Fabf
Le 01/01/2014 à 16h56
Donc avec VCC sur le pin 30 on a "chip always enabled"
C'est donc seulement /CE1 qui gère le "chip enable"
Edité par
Fabf
Le 01/01/2014 à 16h56
