L'atelier Memory Mapper 1024Ko par MKT et M. Fujimoto

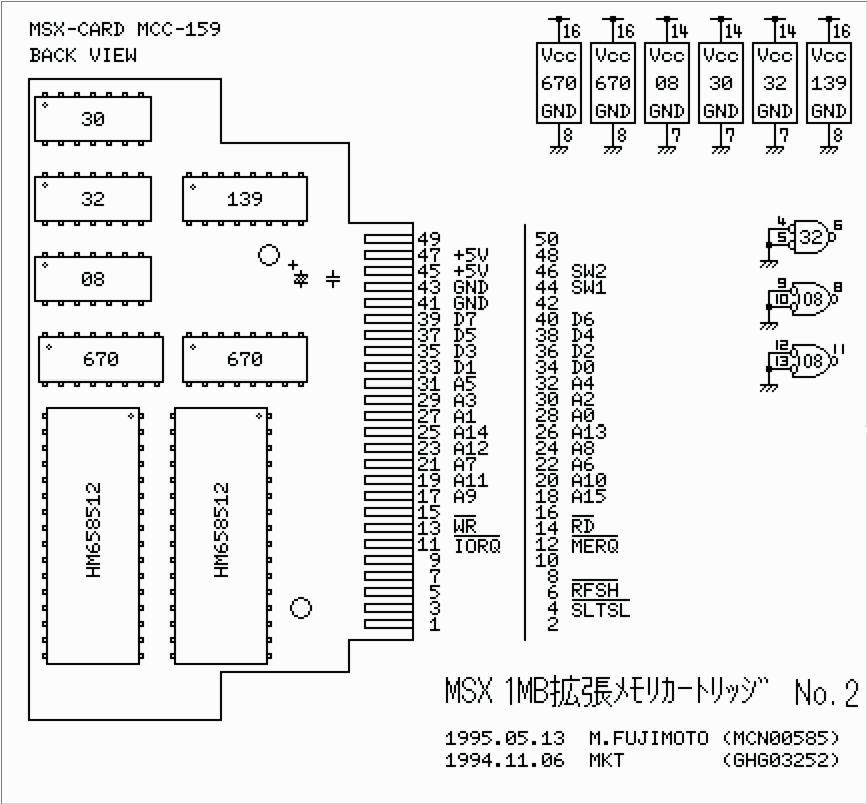

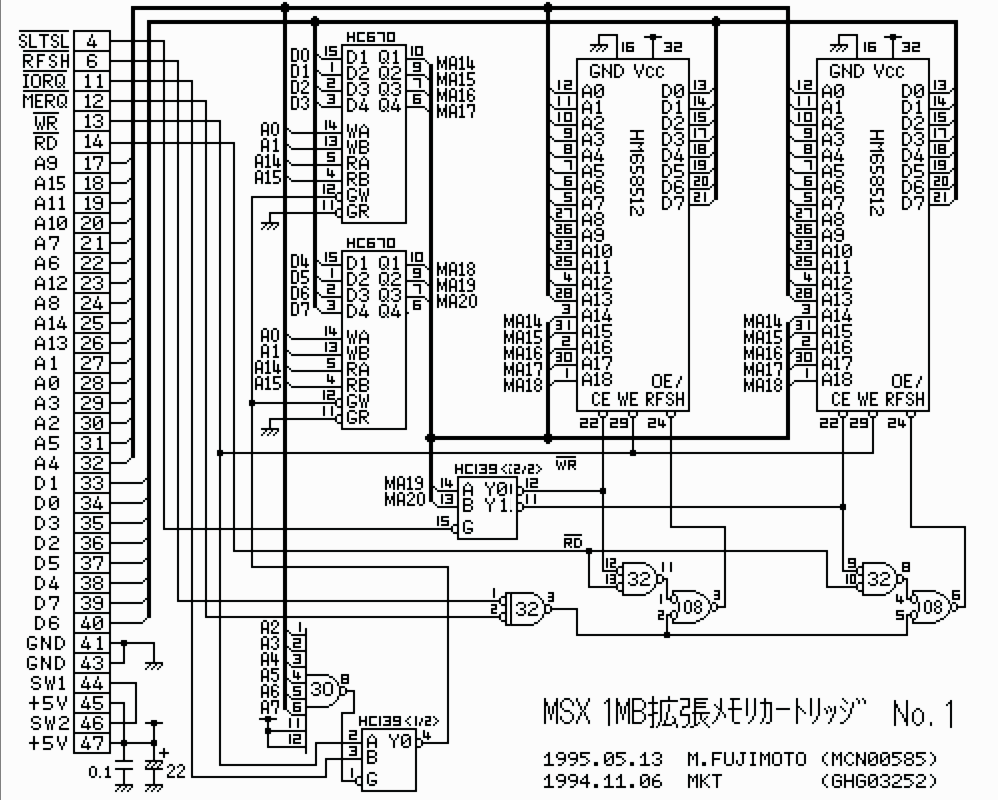

En cherchant des infos sur le Mapper de ROM ASCII, je suis tombé sur un schéma de Memory Mapper de 1Mo. Il a été développé par MKT et M. Fujimoto. Comme les images originales sont dans un format peu pratique et les explications en japonais, je me permets de le mettre ici. Le schéma est relativement simple en plus.
Liste des composants :
2 PSRAM de 512x8bit référence HM658512
1 74HC08
1 74HC30
1 74HC32
1 74HC139
2 74HC670
1 condensateur polarisé de 22µF
3 condensateurs en céramique de 0.1µF
1 plaque à trous (Universal Printed Breadboard) pour cartouche MSX
L'archive originale est téléchargeable sur CE SITE. (le fichier 1mram2.lzh)
Elle contient aussi un utilitaire de test de mémoire. (MEMTEST.COM)
Voici une courte explication :
Teste la mémoire du Slot primaire 1
A>MEMTEST #1
Teste la mémoire du Slot secondaire 3-0
A>MEMTEST #30
Teste la mémoire du Mapper principal (celui sélectionné par le MSX au démarrage)
A>MEMTEST
Affichage du Help
A>MEMTEST /H
Ce Memory Mapper est compatible MSX2, MSX2+ et MSX Turbo R. Edité par GDX Le 01/11/2013 à 13h15
Liste des composants :
2 PSRAM de 512x8bit référence HM658512
1 74HC08
1 74HC30
1 74HC32
1 74HC139
2 74HC670
1 condensateur polarisé de 22µF
3 condensateurs en céramique de 0.1µF
1 plaque à trous (Universal Printed Breadboard) pour cartouche MSX
L'archive originale est téléchargeable sur CE SITE. (le fichier 1mram2.lzh)
Elle contient aussi un utilitaire de test de mémoire. (MEMTEST.COM)
Voici une courte explication :
Teste la mémoire du Slot primaire 1
A>MEMTEST #1
Teste la mémoire du Slot secondaire 3-0
A>MEMTEST #30
Teste la mémoire du Mapper principal (celui sélectionné par le MSX au démarrage)
A>MEMTEST
Affichage du Help
A>MEMTEST /H
Ce Memory Mapper est compatible MSX2, MSX2+ et MSX Turbo R. Edité par GDX Le 01/11/2013 à 13h15
Merci GDX.
J'avais repéré ce schéma depuis un moment, il donne de bonnes bases pour monter à 4MO en jouant avec les 4bits de MA19 à MA21
J'avais repéré ce schéma depuis un moment, il donne de bonnes bases pour monter à 4MO en jouant avec les 4bits de MA19 à MA21
Jipe :
Attention ce sont des mémoires pseudo-Sram qui comportent un signal Refresh
ne pas se tromper car ça ressemble comme 2 gouttes d'eau a la mémoire SRam normale
ne pas se tromper car ça ressemble comme 2 gouttes d'eau a la mémoire SRam normale
Ok, c'est corrigé.
Le schéma serait-il plus simple avec des SRAM ?
Aussi, il y a un condensateur céramique pour chaque PSRAM mais je me demande à quoi sert le condensateur céramique en parallèle avec le polarisé. Pour encaisser le choc électrique possible lorsqu'on insert la cartouche ?
EDIT : On dirait que le rafraîchissement cesse lorsqu'il y a un accès aux PSRAM. C'est normal ? Edité par GDX Le 01/11/2013 à 15h26
Placer un condo en parallèle entre le +5V et le GND est sans doute destiné à s'opposer aux variations brusques de tension pouvant survenir lors du changement d'état des différentes portes logiques du montage.
Pourquoi deux condos ? J'aurais tendance à dire qu'il s'agit d'une association permettant de palier à la "mauvaise" qualité des composants de l'époque ...
A confirmer cependant.
Pourquoi deux condos ? J'aurais tendance à dire qu'il s'agit d'une association permettant de palier à la "mauvaise" qualité des composants de l'époque ...
A confirmer cependant.
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
salut
interresant si ca tiens sur une plaque d'essai !!!
tiens ca resemble a un schema que je connais
mais sans les mémoires !!
interresant si ca tiens sur une plaque d'essai !!!
tiens ca resemble a un schema que je connais
mais sans les mémoires !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Oui l'utilisation de 1x74LS30 1x74LS139 et 2x 74LS670 semble donné des résultats bien plus compatibles que le mapper Gouget.
Enfin c'est ce que j'ai remarqué avec mes essais sur le mapper SDRAM.
Si je fais un mapper je vais éviter les HM658512 et plutôt partir sur des ASC6C4008
Edité par
Fabf
Le 01/11/2013 à 16h53
Enfin c'est ce que j'ai remarqué avec mes essais sur le mapper SDRAM.
Si je fais un mapper je vais éviter les HM658512 et plutôt partir sur des ASC6C4008
Edité par
Fabf
Le 01/11/2013 à 16h53
salut a tous
J'attend des HM628512 et j'essai de mon coté sans la partie refresh
J'attend des HM628512 et j'essai de mon coté
sans la partie refresh
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Excusez ma question de béotien, des composants HC? a l'epoque ca aurait ete des LS, c'esr quoi la difference? :
Edité par
TurboSEB
Le 02/11/2013 à 08h10
Edité par
TurboSEB
Le 02/11/2013 à 08h10
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Bonjour,
La version LS travaille plus vite que la version HC.
Il me semble aussi que la version HC peut travailler avec des tensions différentes du LS.
Mais ça reste exactement le même brochage entre un 74LS00 et un 74HC00 par exemple.
La version LS travaille plus vite que la version HC.
Il me semble aussi que la version HC peut travailler avec des tensions différentes du LS.
Mais ça reste exactement le même brochage entre un 74LS00 et un 74HC00 par exemple.
metalgear2 :
La version LS travaille plus vite que la version HC.
Perdu, c'est l'inverse.
metalgear2 :
Il me semble aussi que la version HC peut travailler avec des tensions différentes du LS.
Encore perdu. Les HC consomment moins et travaillent sur une plus grande plage de tension. Ils sont donc moins sensibles aux chutes de tension. C'est tout.
metalgear2 :
Mais ça reste exactement le même brochage entre un 74LS00 et un 74HC00 par exemple.
Oui. Edité par GDX Le 02/11/2013 à 12h12
