L'atelier CARTOUCHE SEMI UNIVERSEL MEGAROM
Reprise du message précédent

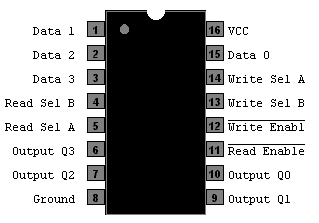

@Jipe concernant ton schema MEGAFLASHROM 512ko type konami composant classicY as une ERREUR a savoir sur le 74LS670 du bas les Données indiqué ne sont pas les bonnes copier coller
aie aie
'est plutôt D4 D5
A+++ je continu mes recherches !!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Non c'est bien D2 D3 du composant
Par contre c'est bien D4 et D5 qui vont dessus.
Par contre c'est bien D4 et D5 qui vont dessus.
Ok
mais on peut prendre aussi 1 / 15 et sortir en 9 / 10 ??
mais on peut prendre aussi 1 / 15 et sortir en 9 / 10 ??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Flash Memory pour être en accord parfait avec le datasheet
Bastion Rebel :
C'est du bondage, non ?
MSX1: Daewoo DPC-200 / Yamaha CX5M
MSX2: Sony HB-F9P
MSXVR
Vidéo: V9990 (GFX-9)
Audio: MSX-Music (FM-PAC) / MSX-Audio (Audiowave) / OPL4 (Monster Sound FM Blaster) / OPNB (Neotron)
@JIPE
je regarde toujours ton Schema j'ai une Question !!
tu part du connecteur EDGE avec les signaux A13 et A15 que tu dispatch dans le 74LS02 puis tu sort du 74LS670 avec A13 A14 A15 ...A18
donc tu ne connecte pas les A13 A14 A15 du port EDGE sur la MEGAROM ???
Pourquoi tu ne te sert pas aussi du A14 ???
je regarde toujours ton Schema j'ai une Question !!
tu part du connecteur EDGE avec les signaux A13 et A15 que tu dispatch dans le 74LS02 puis tu sort du 74LS670 avec A13 A14 A15 ...A18
donc tu ne connecte pas les A13 A14 A15 du port EDGE sur la MEGAROM ???
Pourquoi tu ne te sert pas aussi du A14 ???
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
les megaroms travaillent avec des pages de 8K
comme 2^13 = 8192k on travaille bien avec 8 bits A0 a A12
ensuite les pages sont mappées et les signaux qui vont sur A13 a A18 servent a choisir la page utilisée
voir la logique de décodage
4000 100 0000 0000 0000
6000 110 0000 0000 0000
8000 1000 0000 0000 0000
A000 1010 0000 0000 0000
pour le A14 demande a Zemina c'est eux qui ont pondu ce schéma
comme 2^13 = 8192k on travaille bien avec 8 bits A0 a A12
ensuite les pages sont mappées et les signaux qui vont sur A13 a A18 servent a choisir la page utilisée
voir la logique de décodage
4000 100 0000 0000 0000
6000 110 0000 0000 0000
8000 1000 0000 0000 0000
A000 1010 0000 0000 0000
pour le A14 demande a Zemina c'est eux qui ont pondu ce schéma
Salut
Me revois la !!!
voici quelque chose !!! mais quoi donc !!! tous le monde a le droit de jouer sauf Galine qui elle va ce douter de quelque chose !!!
coté SPAGHETTI
bon je vous aide !!
c'est un repeteur de port un non pas un RE-PETEUR
les 2 connecteurs 50 HE avec Jumpers me permettent de recuperer un signal sur le port et de soit le distribuer au port cartouche et au HE MALE pour y connecteur des futures extensions donc une bank PAIR et une IMPAIRE
c'est tous c... mais le SPAGHETTI c'est long
bon je me remet sur ma futur cartouche !!!
Me revois la !!!
voici quelque chose !!! mais quoi donc !!! tous le monde a le droit de jouer
sauf Galine qui elle va ce douter de quelque chose !!! coté SPAGHETTI
bon je vous aide !!
c'est un repeteur de port un non pas un RE-PETEUR
les 2 connecteurs 50 HE avec Jumpers me permettent de recuperer un signal sur le port et de soit le distribuer au port cartouche et au HE MALE pour y connecteur des futures extensions donc une bank PAIR et une IMPAIRE
c'est tous c... mais le SPAGHETTI c'est long
bon je me remet sur ma futur cartouche !!!
