Reprise du message précédent

zut je pensais cumuler la subrom et le bios de la fm pac light qu’après la flashrom ne serve a rien d'autre m'est égal depuis le début j'ai cette modification en tête car cela me permettait éventuellement de sauvegarder un slot d'extension mais si ce n'est pas possible du coup je serrais obligé de monter la subrom sur une cartouche reservée a cela c'est bien cela?

j'avais juste oublié de parler du fameu cumule de bios il faut vraiment que je me remettes la tète sérieusement dedans -_-. si mes souvenirs sont bons ils doivent pouvoir comme l'ide beer de fabf cohabiter sur une seul eprom non?

Je déterre ce "vieux" sujet pour apporter quelques infos que j'espère pertinentes..

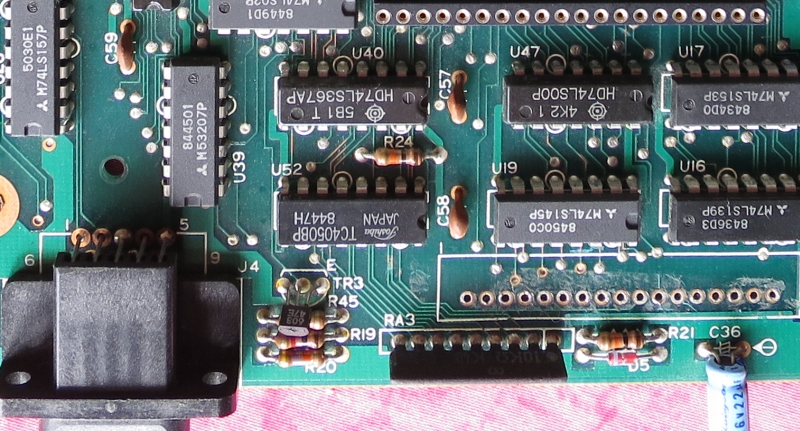

Concernant l'emplacement idéal pour la connexion d'un bouton RESET sur le CANON V20.
Les pattes de C36 sont le choix idéal pour un RESET électroniquement propre.



en bas à droite de l'image

Au passage si l'un d'entre vous possède le connecteur du clavier en double ou bien un V20 HS, je suis preneur

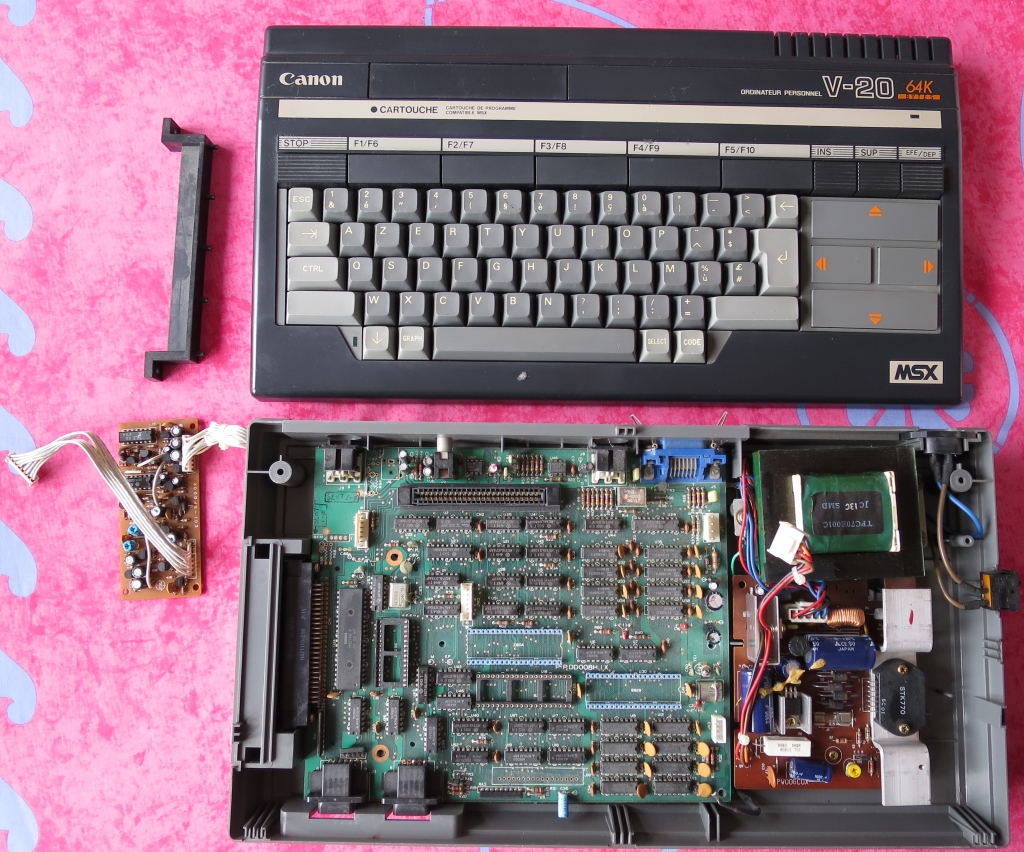

Et oui, alors que je faisais des joints à la chaux dans la cave en vu de continuer à aménager un coin électronique et MSX... A la fin d'une gachée de mortier à la chaux disais-je, j'ai jeté un œil dans un carton et j'en ai extirpé mon bon vieux CANON V20 que j'avais entrepris de modifier il y a au moins 15 ou 20ans...

Je l'ai dépoussiérè et pris quelques photos..




Pour ceux que ça intéresse et en meilleur qualité que dans le service manuel
le circuit imprimé:

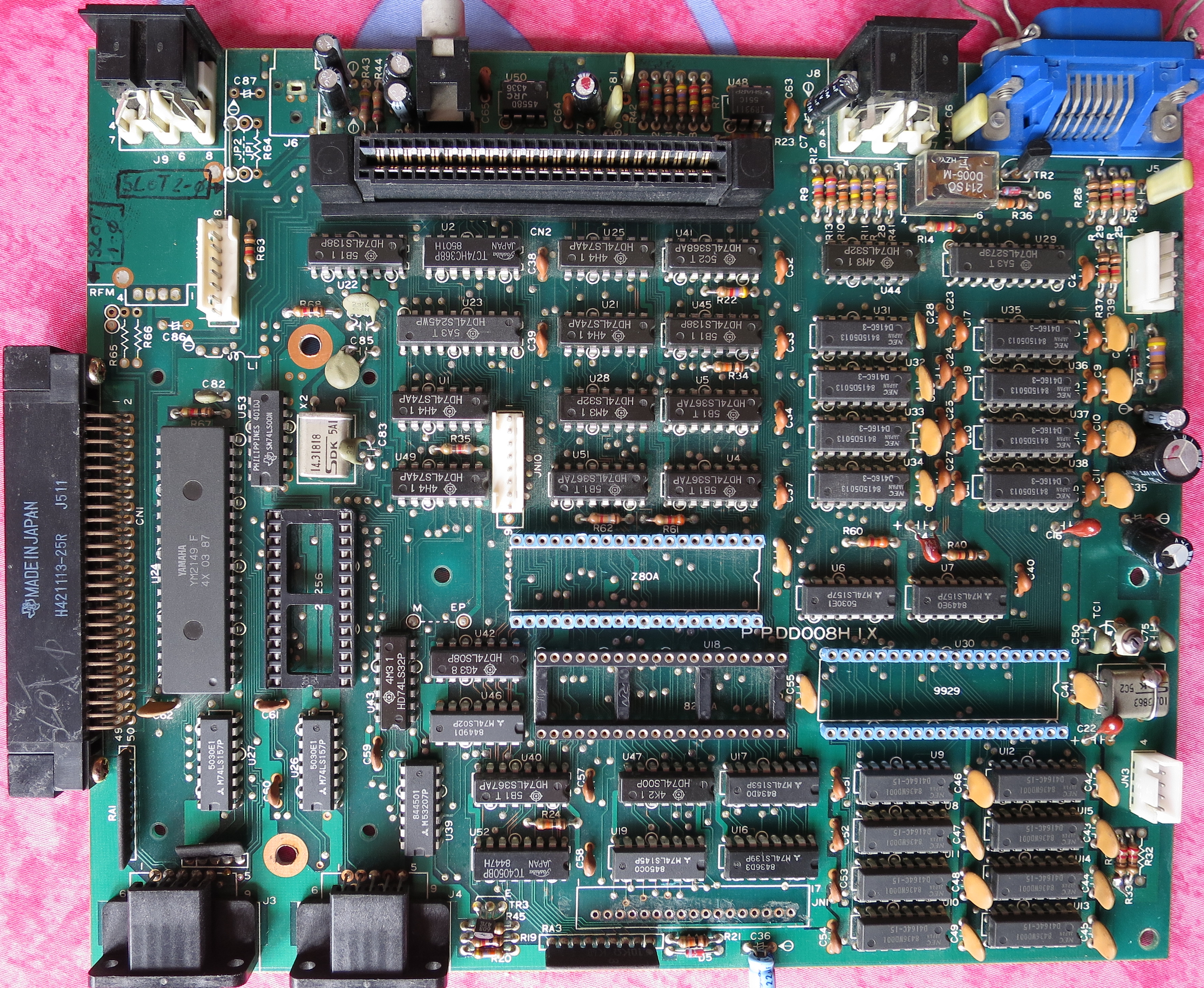

Dessus:

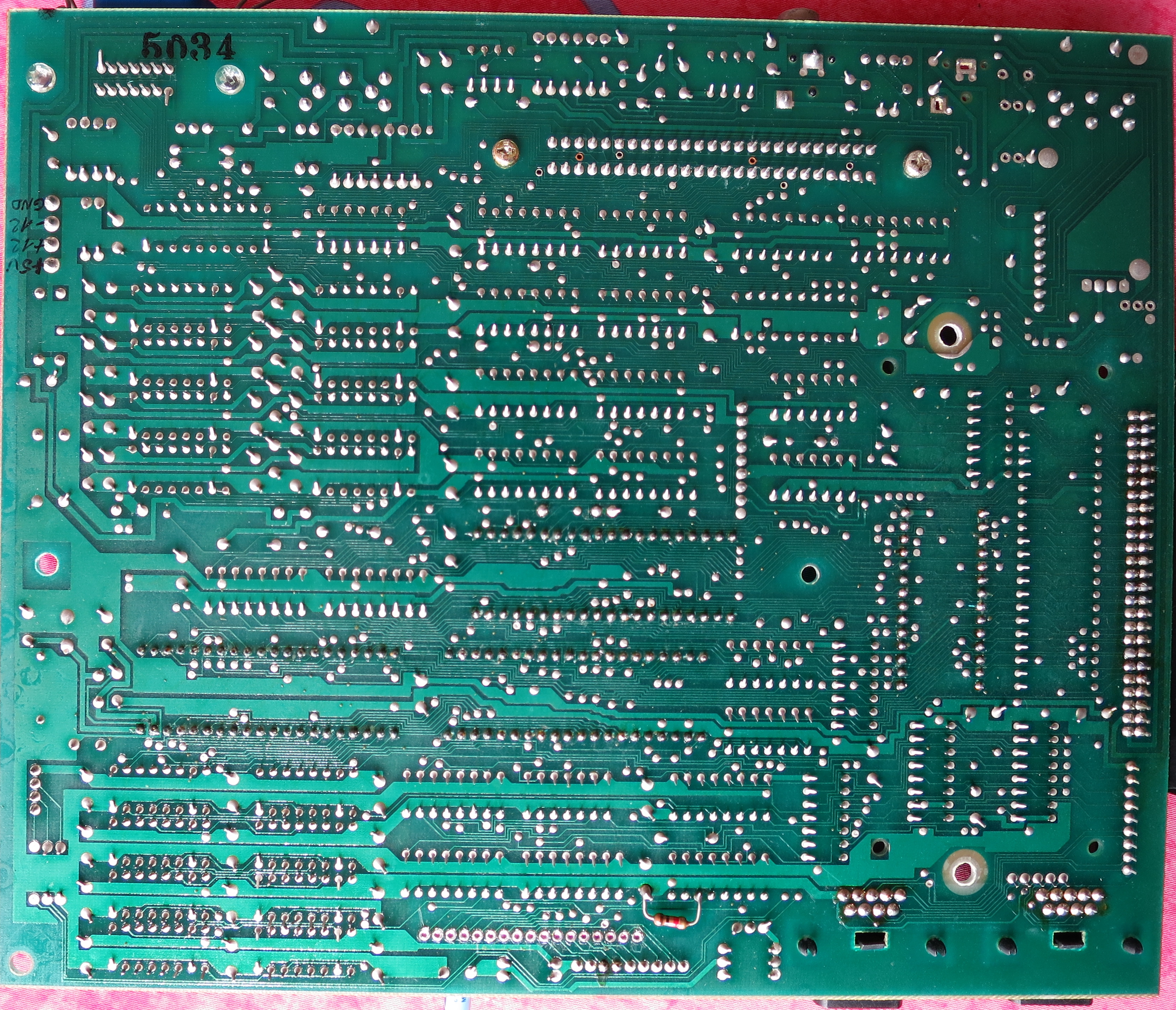

Dessous:
Edité par z80 Le 14/06/2016 à 20h46

Bin je dois admettre que je n'ai pas vu le VDP depuis au moins 6 à 8 ans!



Du coup il ne me reste que l'option N°2...

Pourquoi obligatoire ? Un TMS9929 ne coûte pas trop cher.



http://www.ebay.com/itm/1pcs-TMS9929ANL-TMS9929-ORIGINAL-Video-Display-Processor-NEW-/171473908760



Pour le connecteur du clavier, c'est quel Pitch ? J'en ai trouvé avec un pitch à 1 mm mais ça doit être trop petit.



http://www.ebay.com/itm/17-Pin-1mm-Pitch-Bottom-Port-FFC-FPC-Flexible-Flat-Cable-Wire-Connector-24pcs-/391249614094



Si c'est 2.54, on en trouve encore apparemment. Par exemple, sur ce site grec :



http://www.acdcshop.gr/connectorffcfpcstraightthtnonzifpin17254mm500v-pi-14864_en.html Edité par GDX Le 15/06/2016 à 00h50

oui Metalgear2 c'est bien du 2,54

C'est clair!
