L'atelier PSG/SCC FPGA
Reprise du message précédent
Fabf :

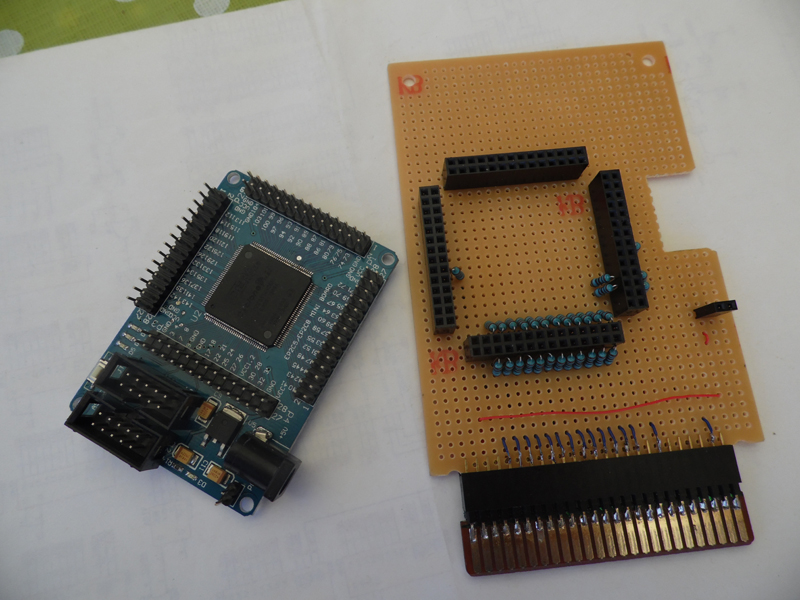

La carte préparée dans les règles avec les résistances qui changent tout
En bleu la carte de dev FPGA.
En bleu la carte de dev FPGA.
J'ai commandé la même!
le grands esprits se rencontrent, il parait
Pas encore reçu à cause du nouvel an chinois
sinon j'ai reçu les autres choses
il faut que je me dégage un peut de temps, mais je vais pouvoir commencer les choses sérieuses.

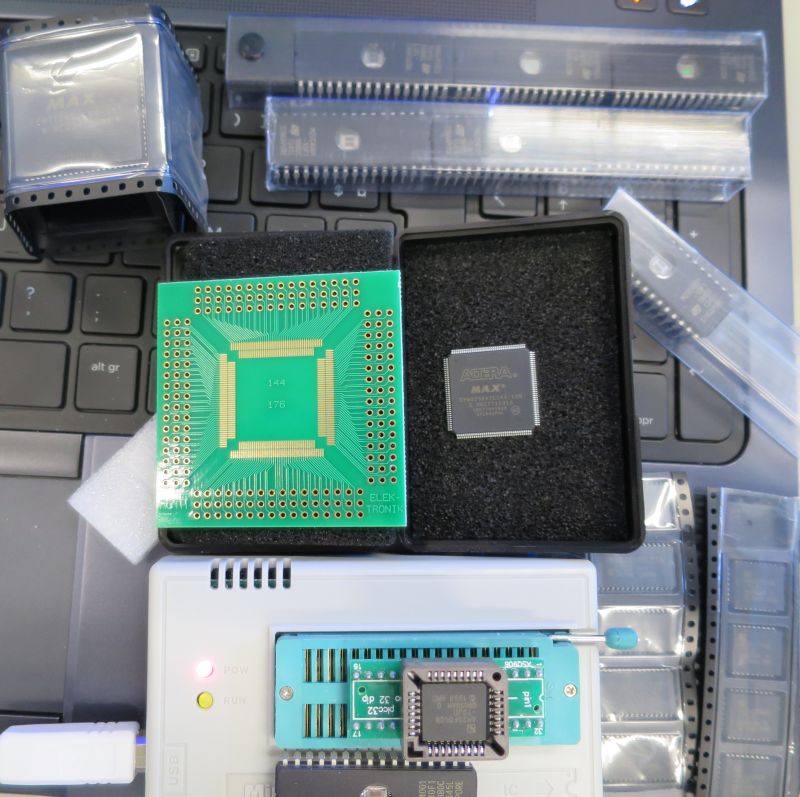

J'ai même quelques TXB108 qui vont bien pour la passerelle 5v/3.3v.
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Bonsoir,
Reprise du 1er post de Fabf :
Le mien a carrément pleurer hier soir
J'étais impressionné par la qualité de son pour un proto qui n'a pas de vraie puce SCC. Avec un Cyclone II et 512K de RAM, voilà encore de beaux jours a nos cartouches SCC pour ne plus les démonter.
Merci a Fabf pour les conseils sur le VHDL
Je ferais suivre une petite vidéo qui montre la qualité du son.
Reprise du 1er post de Fabf :
Fabf :

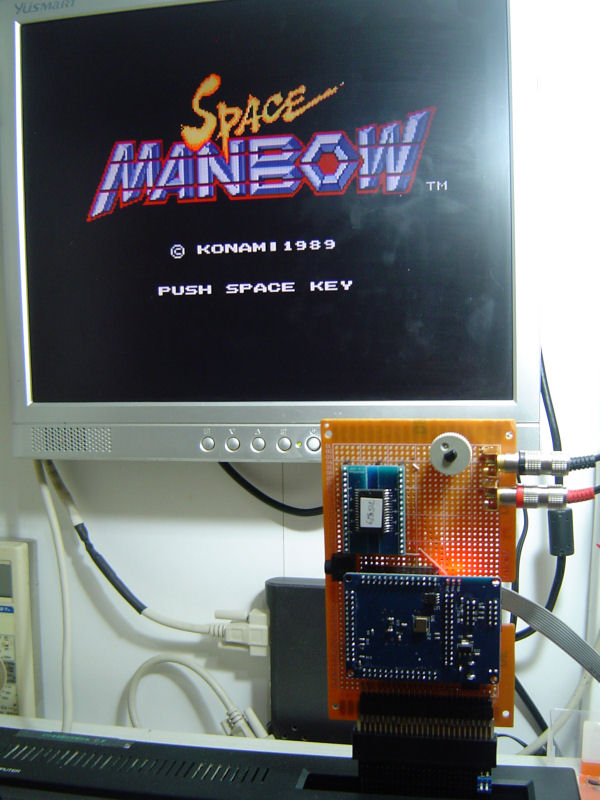

Cette nuit à 00h15, mon Altera Cyclone II a poussé ses premiers cris
Le mien a carrément pleurer hier soir
J'étais impressionné par la qualité de son pour un proto qui n'a pas de vraie puce SCC. Avec un Cyclone II et 512K de RAM, voilà encore de beaux jours a nos cartouches SCC pour ne plus les démonter.
Merci a Fabf pour les conseils sur le VHDL
Je ferais suivre une petite vidéo qui montre la qualité du son.
Ha ça fait plaisir ça
En plus Monsieur se paye même la stéréo
Le rond blanc c'est un volume ?
Surtout quand on voit le prix quelles coutent maintenant
En plus Monsieur se paye même la stéréo
Le rond blanc c'est un volume ?
metalgear2 :
Avec un Cyclone II et 512K de RAM, voilà encore de beaux jours a nos cartouches SCC pour ne plus les démonter.
Surtout quand on voit le prix quelles coutent maintenant
Fabf :
Le rond blanc c'est un volume ?
Oui, c'est un potar récupérer sur un PPC512 Ams... avec le bouton.
Citation :
En plus Monsieur se paye même la stéréo
L =
R =
...
igal :
Pourtant la musique est plus agréable en stéréo qu'en mono
Oui. Par contre, séparer les voix d'une puce mono pour faire du pseudo stéréo massacre les musiques. Et c'est encore pire lorsque le son PSG est aussi séparé. Les musiques MSX sont mono, c'est comme ça.
Pour faire du stéréo, il faudrait pouvoir manipuler le volume de chaque voix indépendamment pour chacun des deux canaux L et R. Le but du stéréo dans un jeu est d'abord entendre mieux les choses de droite à l'oreille droite et les choses de gauche à l'oreille gauche. Donc ce pseudo stéréo n'apporte aucun avantage, au contraire même, et ça augmente le prix de la cartouche.
Mettre les 2 sorties mono en paralléle aussi n'apporte rien. La plupart des TV le font automatiquement. Sinon, il y a des cables et des adaptateurs pour ça. Et puis, séparer le PSG de l'SCC oblige à les réunir avec un appareil supplémentaire ou n'avoir que l'SCC d'un côté et le PSG de l'autre. Edité par GDX Le 06/01/2016 à 15h20
Sur le VHDL que metalgear utilise c'est une fausse stéréo.
Il existe une modif sur le VHDL qui, en regardant plus près, semble produire une véritable stéréo.
Je n'ai pas essayé cette configuration, j'ai toujours sorti du mono que j'ai redistribué sur les deux canaux L et R car la plupart des TV ne le font automatiquement.
Sont fonctionnement est le suivant :
Les registres du canal left sont en écriture quand les bit 9 et 8 des adresses sont à 11.
Les registres du canal right sont en écriture quand les bit 9 et 8 des adresses sont à 10.
Peut être que cela te dis quelque chose
Il existe une modif sur le VHDL qui, en regardant plus près, semble produire une véritable stéréo.
Je n'ai pas essayé cette configuration, j'ai toujours sorti du mono que j'ai redistribué sur les deux canaux L et R car la plupart des TV ne le font automatiquement.
Sont fonctionnement est le suivant :
Les registres du canal left sont en écriture quand les bit 9 et 8 des adresses sont à 11.
Les registres du canal right sont en écriture quand les bit 9 et 8 des adresses sont à 10.
Peut être que cela te dis quelque chose
Il existe des puces Philips de très bonnes qualités qui "fabriquent" de Pseudo stéréo et le font parfaitement bien.
Evidemment, il s'agit pas d'entendre a droite un ennemi qui tire à droite et gauche un ennemi qui tire depuis la gauche mais la pseudo stéréo on en a entendu sans le savoir pendant des années puisque tous les TV d'assez bonnes facture faisaient cela automatiquement.
Si Metalgear à utilisé ce genre de puces, alors le résulta devrait être un vrai plus je pense.
Dans tous les cas, attendons une vidéo et l'on verra/entendra bien ce qu'il en est
Evidemment, il s'agit pas d'entendre a droite un ennemi qui tire à droite et gauche un ennemi qui tire depuis la gauche mais la pseudo stéréo on en a entendu sans le savoir pendant des années puisque tous les TV d'assez bonnes facture faisaient cela automatiquement.
Si Metalgear à utilisé ce genre de puces, alors le résulta devrait être un vrai plus je pense.
Dans tous les cas, attendons une vidéo et l'on verra/entendra bien ce qu'il en est
Bonjour,
C'est de la fausse stéréo.
Les deux sorties RCA sont en //, j'ai mit deux RCA pour ne pas avoir un des deux câbles en l'air.
@Igal : Si tu parle du TDA3810, je n'ais pas utiliser cette puce qui fait de toute façon et comme tu le dis, de la fausse stéréo.
J'avais déjà utiliser le TDA3810 sur un ZX Spectrum+ , le résultat ne m'avait pas convaincu.
Dans tout les cas, si le MSX sort du mono, ça sera du mono avec n'importe quelle solution. A ma connaissance, il est impossible aujourd'hui de faire de la "vraie stéréo" avec une sortie mono.
Même avec le fichier VHDL que j'utilise, ça reste de la pseudo stéréo ou fausse stéréo.
Autre exemple, sur le Music Module de chez Philips, il y a deux RCA (Rouge et Noir), c'est aussi du mono. Edité par metalgear2 Le 06/01/2016 à 16h55
Jipe :
as tu vraiment géré une sortie stéréo en séparant les canaux ou bien ce sont 2 sorties mono en paralléle ?
C'est de la fausse stéréo.
Les deux sorties RCA sont en //, j'ai mit deux RCA pour ne pas avoir un des deux câbles en l'air.
@Igal : Si tu parle du TDA3810, je n'ais pas utiliser cette puce qui fait de toute façon et comme tu le dis, de la fausse stéréo.
J'avais déjà utiliser le TDA3810 sur un ZX Spectrum+ , le résultat ne m'avait pas convaincu.
Dans tout les cas, si le MSX sort du mono, ça sera du mono avec n'importe quelle solution. A ma connaissance, il est impossible aujourd'hui de faire de la "vraie stéréo" avec une sortie mono.
Même avec le fichier VHDL que j'utilise, ça reste de la pseudo stéréo ou fausse stéréo.
Autre exemple, sur le Music Module de chez Philips, il y a deux RCA (Rouge et Noir), c'est aussi du mono. Edité par metalgear2 Le 06/01/2016 à 16h55
sur el zemmix neo il y a une option qui fait psg à gauche , et scc à droite...
c'est très perturbant ! rien ne vaut un bon mono des familles !
c'est très perturbant ! rien ne vaut un bon mono des familles !
ericb59 :
... Rien ne vaut un bon mono des familles !
Voilà une vidéo avec le son SCC :
Bonjour
Je deterre ce sujet. Aurais tu un shemas que l on pourrais utiliser avec liste des ingrédients? ou serait il possible d'en faire une petite serie, ça me dirait bien d'en avoir une meme si c'est un prototype.
a plus
Je deterre ce sujet. Aurais tu un shemas que l on pourrais utiliser avec liste des ingrédients? ou serait il possible d'en faire une petite serie, ça me dirait bien d'en avoir une meme si c'est un prototype.
a plus
