13 warnings lors de la compilation de megasd.Les principaux :
- Warning (15610): No output dependent on input pin "clkena"
- Warning (306006): Found 56 output pins without output pin load capacitance assignment
- Warning (169174): The Reserve All Unused Pins setting has not been specified, and will default to 'As output driving ground'.
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Les gars ces vhdl sont pour quartus 9 web édition , étant pour l instant à la maison ( les ambassades sont pas des flèches ) je viens de vérifier les fichiers et tout passe nickel
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Bon j'ai reçu mes 2 modules et ça compile comme à la vogue

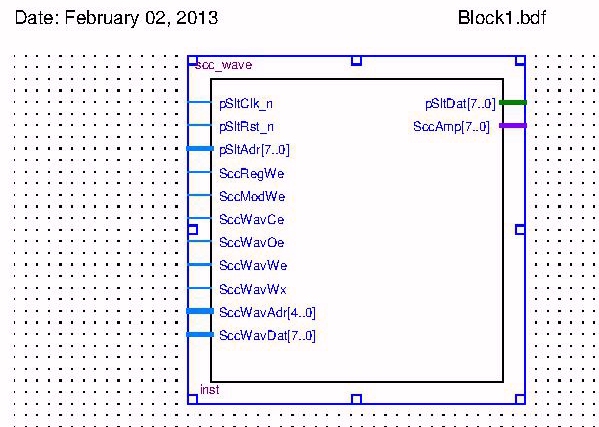

Voici la compilation du fichier SCCWAVE
Reste à trouver comment brancher ça sur le slot
En attendant il faut que je vérifie le fonctionnement et je vais commencer par un petit montage simple
Voici la compilation du fichier SCCWAVE
Reste à trouver comment brancher ça sur le slot
En attendant il faut que je vérifie le fonctionnement et je vais commencer par un petit montage simple
Essaie plutôt d'utiliser le code de la megaSD au début.
...Compiler le projet "OCM-PLD Pack v3.1 by KdL" te permettra sans aucun doute d'obtenir une représentation graphique qui t'aidera pour ton câblage !!
...Compiler le projet "OCM-PLD Pack v3.1 by KdL" te permettra sans aucun doute d'obtenir une représentation graphique qui t'aidera pour ton câblage !!
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
J'ai compilé les sources de Caro pour Altera DE0 et cela ne me dit rien de plus
La Mega SD requière trop de pins pour mon "petit" EP2C5T144 donc pour l'instant je met de coté.
Idem pour le PSGSCCR.
J'aimerais bien tester les modules un à un : SCC, PSG.
En parlant de Mega SD, il doit bien y avoir un BIOS non
La Mega SD requière trop de pins pour mon "petit" EP2C5T144 donc pour l'instant je met de coté.
Idem pour le PSGSCCR.
J'aimerais bien tester les modules un à un : SCC, PSG.
En parlant de Mega SD, il doit bien y avoir un BIOS non

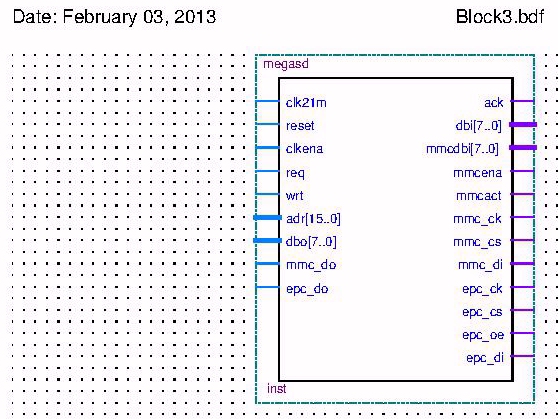

Voici le MegaSD sans la RAM
Maintenant ça rentre même dans un MAX II à 8 Euros
Par contre toujours pareil, comment interfacer ça avec le SLOT MSX
Franchement, je pense que, vu le peu d'engouement que suscite le sujet et le peu d'informations dispo sur ces codes, je vais vite me retrouver dans une voie de garage.(A mon avis j'y suis déjà)
Je remercie particulièrement TheWhipMaster qui appâte la galerie sans donner suite
Dommage pour la communauté.
SveN, ne range pas ton matos, je n'ai pas dis mon dernier mot
Maintenant ça rentre même dans un MAX II à 8 Euros
Par contre toujours pareil, comment interfacer ça avec le SLOT MSX
Franchement, je pense que, vu le peu d'engouement que suscite le sujet et le peu d'informations dispo sur ces codes, je vais vite me retrouver dans une voie de garage.(A mon avis j'y suis déjà)
Je remercie particulièrement TheWhipMaster qui appâte la galerie sans donner suite
Dommage pour la communauté.
SveN, ne range pas ton matos, je n'ai pas dis mon dernier mot
sans connaitre a fond ce genre de technologie j'y ai touché un peu dans le temps
il faut commencer par les signaux connus et partir du schéma classique d'une MegaSD
donc adr(15..0) et dbo(7..0) vont sur le slot bus adresse et bus données
reset sur le signal du même nom
wrt sur /WR
il faut commencer par les signaux connus et partir du schéma classique d'une MegaSD
donc adr(15..0) et dbo(7..0) vont sur le slot bus adresse et bus données
reset sur le signal du même nom
wrt sur /WR
jette un coup d'oeil sur ce site , si ça peux t'aider
http://members.quicknet.nl/evanson/Page/MMC/start.html
http://members.quicknet.nl/evanson/Page/MMC/start.html
Désolé Jipé ça na rien à voir.
J'ai déjà parcouru ces pages et j'ai commencé à travailler sur les schémas
Te casse pas la tête à mon avis les fichiers de TheWhipMaster ne sont pas utilisables tel que dans le cadre du DIY amateur.
J'ai déjà parcouru ces pages et j'ai commencé à travailler sur les schémas
Te casse pas la tête à mon avis les fichiers de TheWhipMaster ne sont pas utilisables tel que dans le cadre du DIY amateur.
Fabf :
Je remercie particulièrement TheWhipMaster qui appâte la galerie sans donner suite
Dommage pour la communauté.
Je remercie particulièrement TheWhipMaster qui appâte la galerie sans donner suite
Dommage pour la communauté.
Heu ... Je suis en cours de déménagement , j ai plus que mon iPhone comme connection internet ... D ailleurs pourquoi je dis ça je n ais pas a me justifier
Sinon attention je pense que tu as viré les accès ram qui sont utilisé pour communiquer avec les msx
but well that s my two cents
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Fabf :
Te casse pas la tête à mon avis les fichiers de TheWhipMaster ne sont pas utilisables tel que dans le cadre du DIY amateur.
Te casse pas la tête à mon avis les fichiers de TheWhipMaster ne sont pas utilisables tel que dans le cadre du DIY amateur.
Le club gigamix est un club d amateur ... Je dis ça je dis rien
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Je m'excuse de m'être emporté hier et je te remercie pour ton intervention très constructive d'aujourd'hui qui répond aux questions en attentes.
Je te remercie aussi d'avoir confirmer mon achat d'un cyclone II dans lequel aucun de tes fichiers ne rentrent par manque de pins.
That's all folks on peut fermer le topic.
Je te remercie aussi d'avoir confirmer mon achat d'un cyclone II dans lequel aucun de tes fichiers ne rentrent par manque de pins.
That's all folks on peut fermer le topic.
