Le 22/01/2013 à 11h12

Reprise du message précédent

oui avec le deuxiéme signal broche 54 ou 55 du S1985 on peut avoir un quatriéme slot

je te fait le schéma pour cette deuxiéme extension ;)


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 22/01/2013 à 12h09
lexhick :


@Igal , désolé je n'ai pas encore mis ton matos , je ne voulais pas "faire ca pour rien",

j'ai plus qu'a faire ça calmement avant de remonter la machine ..:top

je posterai une video quand tout sera ok :love




Avec plaisir. Le plus important est que ta machine reparte et que tu prennes du plaisir à apprendre et bricoler :top








Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 23/01/2013 à 09h21
Bien joué lexhick :top
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 23/01/2013 à 18h10
Salut Lexhick.



Voilà comment tu dois monter les kits que je t'ai envoyé.

1) Tu recoupes la Nappe à la longueur qui te convient.
2) Tu sertis au bout de la nappe.
3) Tu testes que les trous du bas sur le connecteur IDC à sertir conduise bien aux trous haut du connecteur IDC à l'autre extrémité.
4) Tu soudes le connecteur Mâle<=>Mâle partie Pins courtes sur la platine strictement au dos des SLOTS d'origine.
5) Tu allumes "à blanc" et tu vérifie que les +5V sortent bien ou il faut sur le nouveau SLOT. (Pin 45 et 47)

Une fois que tu as testé avec succès que les +5V sont en bas (en bas à gauche comme vu avec la FM Pac), tu peux compléter le montage avec [SlSlt], [BusDir] et [Int] selon les schémas de Jipe si tu fait un SLOT ETENDU ou selon le dessin que j'avais fait si tu veux un SLOT CLONE (avec interrupteur etc..)

Très important:
Pour le point 4, il faut impérativement que les pins courtes soient soudées et les longues pénètrent dans le connecteur femelle qui viendra en face.
Autrement, le contacte ne se fera pas entre Mâle et Femelle. (En cas d'erreurs, il suffit de pousser fermement le plastic noir qui maintient les Pins Mâles à lui tout seule :top )

Je n'ai jamais fait de montage avec les connecteurs IDC 50 à sertir. Je ne suis donc pas certain à 100% que ces connecteurs ajoutés à la nappe et connecteur Femelle donnera un résulta inversant les signaux du Haut avec les signaux du BAS.

Si t'as un doute, positionne tout comme tu penses comprendre, prend une photo détaillée et poste la ;)

Edit: La vue de profile pour souder l'IDC Mâle <=> Mâle à l'arrière du Slot MSX ;)
Edité par igal Le 23/01/2013 à 18h30


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
lexhick Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 06/08/2010 à 19h14

Messages: 267

Le 23/01/2013 à 18h49
Merci igal tu te donnes du mal .le souci à la vue de ton explication ( très bien détaillée d'ailleurs)
C'est que derrière mon slot1 je n'ai pas la moindre place pour mettre un connecteur.
Mais j'ai maintenant une idée plus précise de ce que je vais faire ..
J ai commandé ce quil me manque
Je vous tiens au courant
Merci encore ;)


HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 23/01/2013 à 18h55
Justement....

Je réalise que je t'ai dit n'importe quoi...

Pour t’économiser de la place, j'ai supprimé le [connecteur IDC Mâle<=>Mâle] du Kit!

En lieu et place de ce connecteur, tu soudes directement le [connecteur IDC 50 Mâle à sertir].

En tout, l'épaisseur ne devrait pas dépasser les 6 ou 7 millimètres :top

Le kit est complet...J'ai juste oublié les résistances... :oups



Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 23/01/2013 à 19h07
Voici la vue de profile avec le connecteur à sertir :top


Cette fois c'est la bonne


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
lexhick Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 06/08/2010 à 19h14

Messages: 267

Le 24/01/2013 à 10h13
merci igal mais c'est toujours pas bon j'ai 3-4 mm de dispo vs 7-8 pour ton schéma ( à la louche)
en forcant , ma platine n'est pas droite (la plaque en metal derriere le slot ne me laisse aucune chance )
et je ne suis pas sur qu'une fois la facade en place , tout soit nikel
il faudrait raccourcir les pins males à souder mais c'est deja petit.


Edité par lexhick Le 24/01/2013 à 14h26


HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10731

Le 25/01/2013 à 16h22

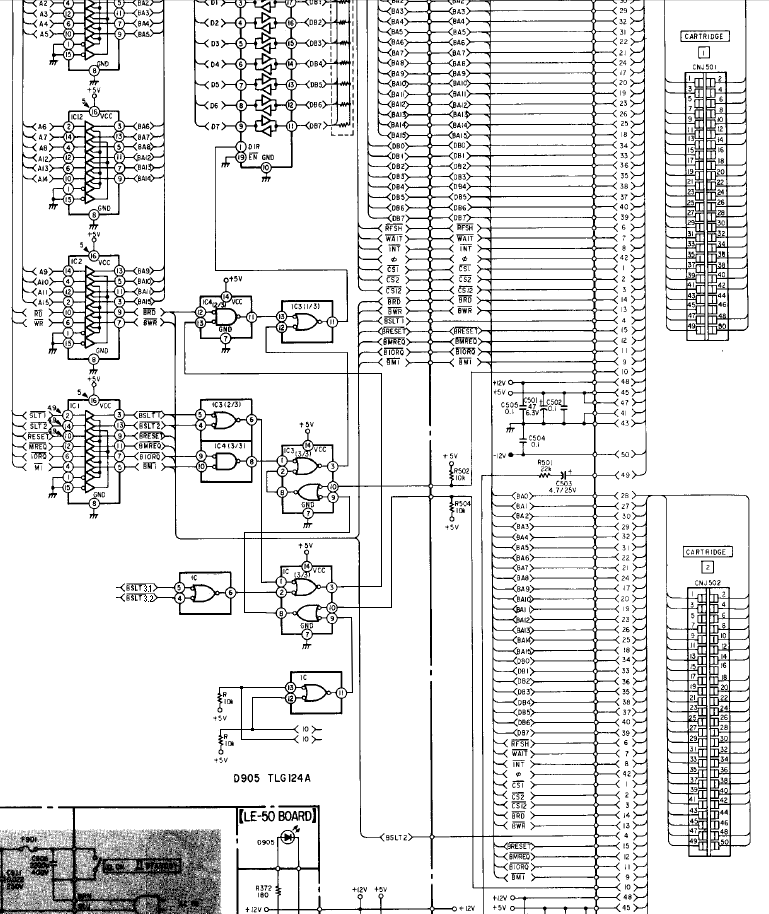

voici le schéma pour avoir 4 slots dans un Sony HB700





:noel
Site web
lexhick Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 06/08/2010 à 19h14

Messages: 267

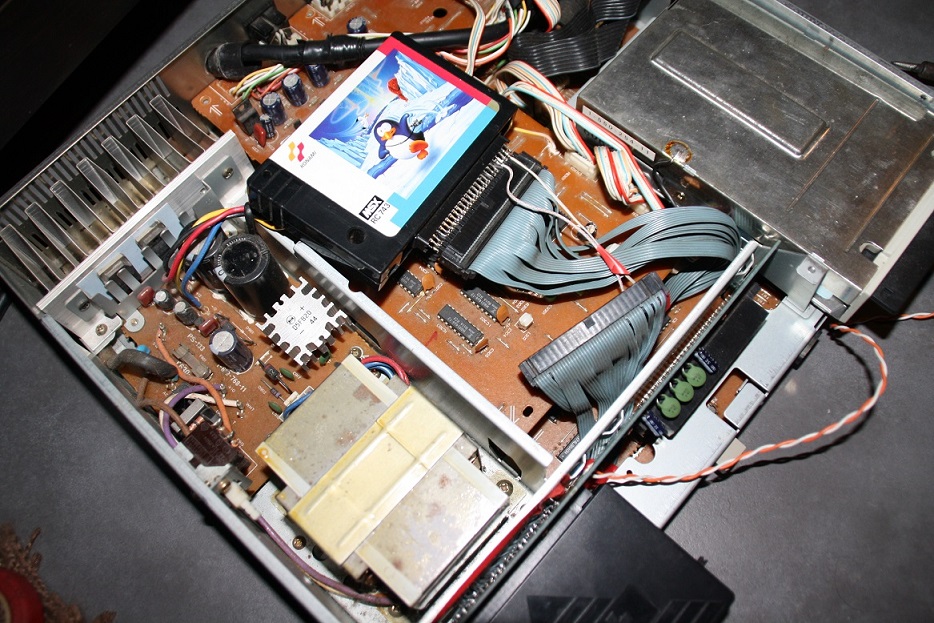

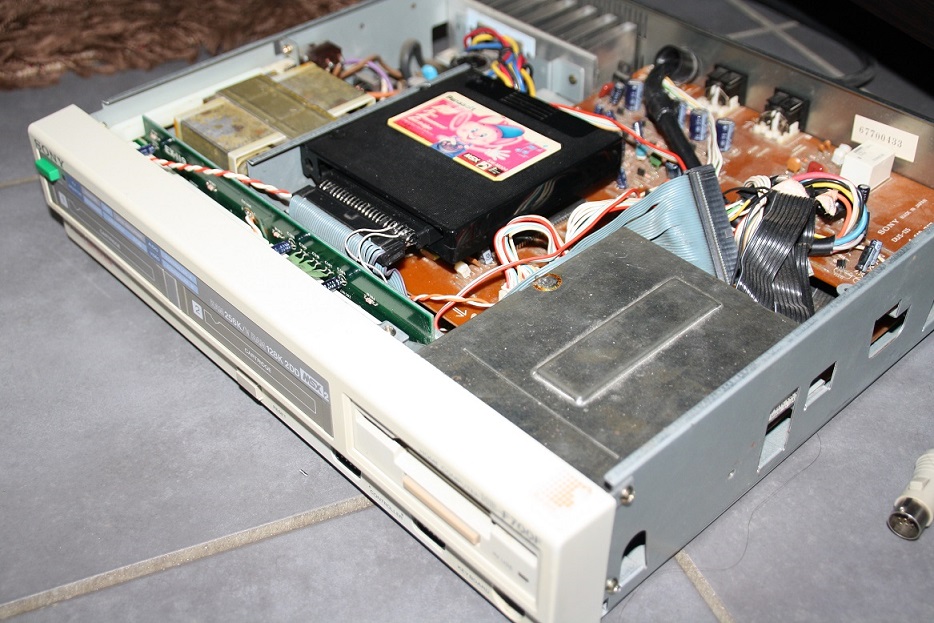

Le 27/01/2013 à 15h31
Merci Jipé , mais je vais attendre un peu pour le 4eme slot ..:) ca fait du bien de remettre le capot de ses machines parfois ;)
Merci Legend , comme tu peux voir ta FmPac est bien au chaud sur mon vdp .. ;) jespere que ca va pas trop chauffer ..
Merci Igal pour tes connecteurs ca vallait le coup de tout recabler au propre !!je pensai pas faire un truc aussi niquel :top

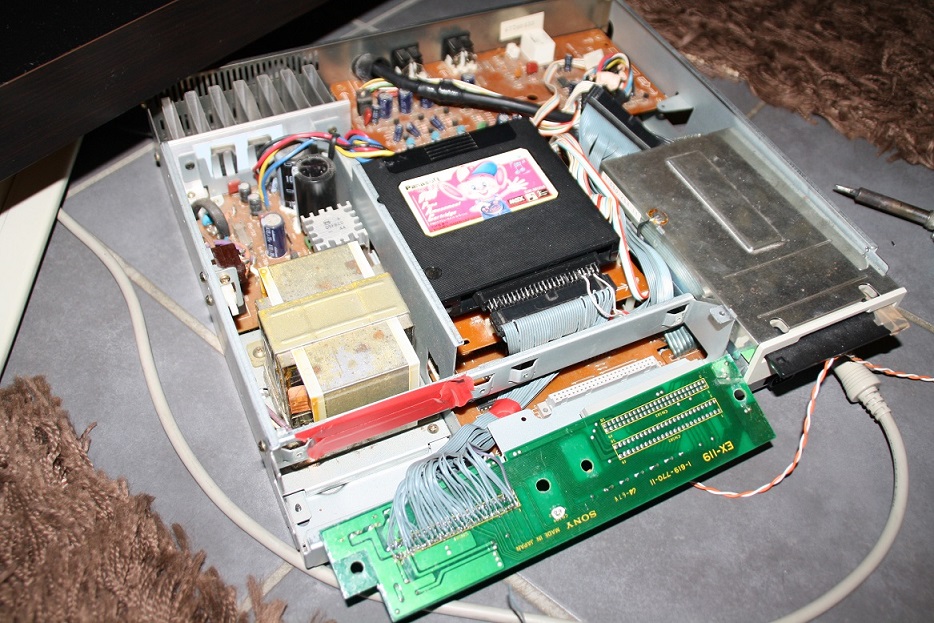

J'ai testé sur mon deuxieme connecteur interne (photo 2) ca marche bien :lol
Y'a plus qu'a ... ;)








HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
