L'atelier Réparation des Slots 1 , 2 et 3.1 sur 8250 Test et Diagnostics des pannes de Slots
Hello Jipe.
1) J'ai shunté IC143 et IC181 comme je l'avais relevé sur le Tuto SLOT 3.1 ici => http://www.msxvillage.fr/forum/topic.php?id=783&pt=1
2) j'ai replacé un LS08 sur IC143.
3) Mise en marche du MSX => Click et écran noir.
4) Je retire le LS08 de IC143.
5) Je met en marche, le MSX fonctionne.
6) Je teste le SLOT 1 avec Konami Football, Nemesis 3 => retour au basic.
7) Je teste le SLOT 2 avec Konami Footabll, Nemesis 3 => retour au basic.
8) Teste CPU tout allumé sauf 29.
Donc en retirant IC143 LS08, plus de signaux [SLOT SELECT]...
Le problème vient peut être en amont. Le S3527
Edité par
igal
Le 09/10/2012 à 13h00
1) J'ai shunté IC143 et IC181 comme je l'avais relevé sur le Tuto SLOT 3.1 ici => http://www.msxvillage.fr/forum/topic.php?id=783&pt=1
2) j'ai replacé un LS08 sur IC143.
3) Mise en marche du MSX => Click et écran noir.
4) Je retire le LS08 de IC143.
5) Je met en marche, le MSX fonctionne.
6) Je teste le SLOT 1 avec Konami Football, Nemesis 3 => retour au basic.
7) Je teste le SLOT 2 avec Konami Footabll, Nemesis 3 => retour au basic.
8) Teste CPU tout allumé sauf 29.
Donc en retirant IC143 LS08, plus de signaux [SLOT SELECT]...
Le problème vient peut être en amont. Le S3527
Edité par
igal
Le 09/10/2012 à 13h00
le IC 143 ne gére pas les slots mais le signal DIR de IC 166 74LS245 appelé aussi BUSDIR
tu peux essayer la manip suivante
ote IC143
ote IC166
shunte sur IC166 avec du fil téléphonique
pin 2 pin 18
pin 3 pin 17
pin 4 pin 16
pin 5 pin 15
pin 6 pin 14
pin 7 pin 13
pin 8 pin 12
pin 9 pin 11
redémarre sans rien , puis avec une cartouche si ça fonctionne
tu peux essayer la manip suivante
ote IC143
ote IC166
shunte sur IC166 avec du fil téléphonique
pin 2 pin 18
pin 3 pin 17
pin 4 pin 16
pin 5 pin 15
pin 6 pin 14
pin 7 pin 13
pin 8 pin 12
pin 9 pin 11
redémarre sans rien , puis avec une cartouche si ça fonctionne
Salut Jipe.
Les testes suivants ont été fait sans le LS08 sur IC143.
J'ai donc commencé par supprimer LS245 sur IC166.
1) J'ai mis en place une tulipe puis remis en place le LS245 sur IC 166.
2) J'ai mis sous tension => OK (BAsic) ...
3) J'ai shunté les Pin sur IC166 comme tu l'a expliqué.
4) Mise sous tension =>OK
5) j'ai testé Slot 1 et slot 2 avec plusieurs Roms et Mégaroms jusqu'à Manbow 2 => OK
6) J'ai donc oublié de faire le teste des ROMS et MEGAROMS en "SANS LS 08 sur IC143 et LS245 sur IC166" et SANS shunt.
Tu veux que fasse le teste No 6 ?
Le shunts sont pas soudés, juste switchés...donc très facile a modifier
Edité par
igal
Le 09/10/2012 à 18h25
Les testes suivants ont été fait sans le LS08 sur IC143.
J'ai donc commencé par supprimer LS245 sur IC166.
1) J'ai mis en place une tulipe puis remis en place le LS245 sur IC 166.
2) J'ai mis sous tension => OK (BAsic) ...
3) J'ai shunté les Pin sur IC166 comme tu l'a expliqué.
4) Mise sous tension =>OK
5) j'ai testé Slot 1 et slot 2 avec plusieurs Roms et Mégaroms jusqu'à Manbow 2 => OK
6) J'ai donc oublié de faire le teste des ROMS et MEGAROMS en "SANS LS 08 sur IC143 et LS245 sur IC166" et SANS shunt.
Tu veux que fasse le teste No 6 ?
Le shunts sont pas soudés, juste switchés...donc très facile a modifier
Edité par
igal
Le 09/10/2012 à 18h25
Voila, je viens de faire les testes suivants:
1) Pas de LS 08 sur IC143 ni de LS 245 sur IC166 et pas de Shunts sur IC 166
2) Allumage MSX => Basic
3) Insertion ROM Konami Football sur Slot 1 et 2 => Basic
4) Insertion Mégarom F1Spirit sur Slot 1 et 2 => Basic
Donc le Msx fonctionne dans tous les cas, mais pas de BusDiret/ou de SlotSlt
Edité par
igal
Le 09/10/2012 à 18h52
1) Pas de LS 08 sur IC143 ni de LS 245 sur IC166 et pas de Shunts sur IC 166
2) Allumage MSX => Basic
3) Insertion ROM Konami Football sur Slot 1 et 2 => Basic
4) Insertion Mégarom F1Spirit sur Slot 1 et 2 => Basic
Donc le Msx fonctionne dans tous les cas, mais pas de BusDir
Edité par
igal
Le 09/10/2012 à 18h52
le LS 245 sert a aiguiller le bus de données en lecture ou en écriture il change d'état grace au /BUSDIR
il est peut être HS suite aux problémes de /BUSDIR
la porte IC 181-2 qui gére les signaux /SLTSL 1 et 2 et /RD est peut être HS
actuellement as tu la machine remise a l'origine avec le connecteur de slots d'origine ?
il est peut être HS suite aux problémes de /BUSDIR
la porte IC 181-2 qui gére les signaux /SLTSL 1 et 2 et /RD est peut être HS
actuellement as tu la machine remise a l'origine avec le connecteur de slots d'origine ?
J'ai tout remis à l'origine jusqu'à résolution complète du problème. (ensuite, j'aviserai..)
Pour synthétiser les testes:
Si je met tous les CI => Ecran noir et click à l'allumage.
Si je vire LS08 sur IC 143 => OK (tout fontionne Basic et ROM, Mégaroms etc...)
Si je vire aussi LS245 sur IC166 => Basic (Retourne sous basic avec ou sans ROM dans les slots!)
Paradoxalement, il semblerait que ce soit LS08 sur IC143 qui soit KO, mais j'ai changé 3 fois le LS, et toujours pareil.
Donc certainement un soucis ailleurs. Probablement sur LS245 IC166. (Parce que tu le dit
)
Pour synthétiser les testes:
Si je met tous les CI => Ecran noir et click à l'allumage.
Si je vire LS08 sur IC 143 => OK (tout fontionne Basic et ROM, Mégaroms etc...)
Si je vire aussi LS245 sur IC166 => Basic (Retourne sous basic avec ou sans ROM dans les slots!)
Paradoxalement, il semblerait que ce soit LS08 sur IC143 qui soit KO, mais j'ai changé 3 fois le LS, et toujours pareil.
Donc certainement un soucis ailleurs. Probablement sur LS245 IC166. (Parce que tu le dit
)
pardon...
Je me suis trompé...si je vire LS08 sur IC166 et que je laisse LS245 sur IC166, retour au basic.
Pour que les ROM et Megaroms fonctionnent, il faut que je vire les deux LS et que je fasse les shunts.
Edité par
igal
Le 09/10/2012 à 19h03
Je me suis trompé...si je vire LS08 sur IC166 et que je laisse LS245 sur IC166, retour au basic.
Pour que les ROM et Megaroms fonctionnent, il faut que je vire les deux LS et que je fasse les shunts.
Edité par
igal
Le 09/10/2012 à 19h03
Je dois comprendre que la modification que j'avais fait pour le Slot 3.1 et qui fonctionnait parfaitement ne peut plus fonctionner avec ce même montage???
En ayant évolué en MSX2+ avec les 4Mo de Ram, le F4, ainsi que la réparation du port imprimante, il est possible que l'ancien montage SLOT 3.1 ne puisse plus tourner correctement et fait claquer les CI si on utilise ce SLOT?
Il est vrai que ca fait des mois qu'il était en sommeil, les trois fils isolés. Donc si c'est une des modifications qui a rendu le Slot 3.1 incompatible, je sais pas laquelle de ces modifications en est la cause
En tout cas, je te remercie pour le temps que tu y passe
Edité par
igal
Le 09/10/2012 à 19h20
En ayant évolué en MSX2+ avec les 4Mo de Ram, le F4, ainsi que la réparation du port imprimante, il est possible que l'ancien montage SLOT 3.1 ne puisse plus tourner correctement et fait claquer les CI si on utilise ce SLOT?
Il est vrai que ca fait des mois qu'il était en sommeil, les trois fils isolés. Donc si c'est une des modifications qui a rendu le Slot 3.1 incompatible, je sais pas laquelle de ces modifications en est la cause
En tout cas, je te remercie pour le temps que tu y passe
Edité par
igal
Le 09/10/2012 à 19h20
J'ai fait des testes croisés et il s'avère que:
1) Les cartouches fonctionnent [Sans LS08 ni LS245] mais avec les [Shunts sur IC166] (on l'a vu déjà tout à l'heure)
2) Les cartouches fonctionnent aussi [Avec le LS08 sur IC143] et mais avec les [Shunts sur IC166].
3) En mettant [LS08 sur IC143] et [HCT245 sur IC166] (j'ai que du HCT en 245 ] => KO (Click et écran noir)
1) Les cartouches fonctionnent [Sans LS08 ni LS245] mais avec les [Shunts sur IC166] (on l'a vu déjà tout à l'heure)
2) Les cartouches fonctionnent aussi [Avec le LS08 sur IC143] et mais avec les [Shunts sur IC166].
3) En mettant [LS08 sur IC143] et [HCT245 sur IC166] (j'ai que du HCT en 245
] => KO (Click et écran noir)
igal :
J'ai fait des testes croisés et il s'avère que:
1) Les cartouches fonctionnent [Sans LS08 ni LS245] mais avec les [Shunts sur IC166] (on l'a vu déjà tout à l'heure)
2) Les cartouches fonctionnent aussi [Avec le LS08 sur IC143] et mais avec les [Shunts sur IC166].
3) En mettant [LS08 sur IC143] et [HCT245 sur IC166] (j'ai que du HCT en 245 ] => KO (Click et écran noir)
1) Les cartouches fonctionnent [Sans LS08 ni LS245] mais avec les [Shunts sur IC166] (on l'a vu déjà tout à l'heure)
2) Les cartouches fonctionnent aussi [Avec le LS08 sur IC143] et mais avec les [Shunts sur IC166].
3) En mettant [LS08 sur IC143] et [HCT245 sur IC166] (j'ai que du HCT en 245

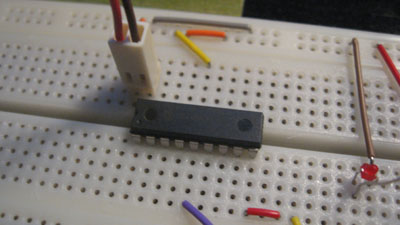

] => KO (Click et écran noir)As-tu essayé de tester ton HCT245 [IC166], voire le LS08 [IC143] après ton click/écran noir ?
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
sans le IC 166 il faut tester l'état des signaux suivants ( avec la led )
pin 12 IC 143
pin 13 IC 143
pin 11 IC 143
pin 8 IC 143
pin 9 IC 143
pin 10 IC 143
pin 4 IC 143
pin 5 IC 143
pin 6 IC 146
pin 4 IC 181
pin 5 IC 181
pin 6 IC 181
décodage de tout ça ce soir aprés le travail
pin 12 IC 143
pin 13 IC 143
pin 11 IC 143
pin 8 IC 143
pin 9 IC 143
pin 10 IC 143
pin 4 IC 143
pin 5 IC 143
pin 6 IC 146
pin 4 IC 181
pin 5 IC 181
pin 6 IC 181
décodage de tout ça ce soir aprés le travail
Voici le résulta des testes avec tous les CI en place mise à part LS245 sur IC166 ou se trouvent les Shunts tels que tu les a demandé
IC 143 Pin 12 => OK (faible)
IC 143 Pin 13 => OK (faible)
IC 143 Pin 11 => OK
IC 143 Pin 8 => KO
IC 143 Pin 9 => OK
IC 143 Pin 10 => OK
IC 143 Pin 4 => OK
IC 143 Pin 5 => OK
IC 143 Pin 6 => OK
IC 146 Pin 6 => OK
IC 181 Pin 4 => OK
IC 181 Pin 5 => KO
IC 181 Pin 6 => OK
Au cas ou cela s'avère utile, j'ai fait les mêmes testes sans les Shunts sur IC166. Le résulta est strictement identique.
En attendant tes explications, j'ai mis les CI sur support tulipe au cas ou
Edit: Les Pins 1, 2 et 3 de LS32 en IC181 sont câblées!
J'arrive pas à savoir si ces câbles appartiennent à l'ajout du [Registre F4], aux [4MO] interne ou à la réparation du [&H91(Port imprimante].
En mode sac de noeud
Edité par igal Le 10/10/2012 à 18h55
IC 143 Pin 12 => OK (faible)
IC 143 Pin 13 => OK (faible)
IC 143 Pin 11 => OK
IC 143 Pin 8 => KO
IC 143 Pin 9 => OK
IC 143 Pin 10 => OK
IC 143 Pin 4 => OK
IC 143 Pin 5 => OK
IC 143 Pin 6 => OK
IC 146 Pin 6 => OK
IC 181 Pin 4 => OK
IC 181 Pin 5 => KO
IC 181 Pin 6 => OK
Au cas ou cela s'avère utile, j'ai fait les mêmes testes sans les Shunts sur IC166. Le résulta est strictement identique.
En attendant tes explications, j'ai mis les CI sur support tulipe au cas ou
Edit: Les Pins 1, 2 et 3 de LS32 en IC181 sont câblées!
J'arrive pas à savoir si ces câbles appartiennent à l'ajout du [Registre F4], aux [4MO] interne ou à la réparation du [&H91(Port imprimante].
En mode sac de noeud
Edité par igal Le 10/10/2012 à 18h55
