L'atelier VIDEO VSU-VDU les cartes video de l'extréme !!
Reprise du message précédent
LC78815M TWO-Channel, 16-bit D/A Converter for Digital Audio ApplicationsKL5C8400 High Speed 8 bit CPU
CXA1645M RGB encoder
Z8S18033FSC ZiLOG Microprocesseurs (MPU) 33MHz STATIC Z180
a mon avis il y a de quoi develloper plusieurs projets
Rien de probant si ce n'est l'acquisition d'un ou plusieurs V7040.
En tout cas, cela ne contrarie pas l'idée qu'il a peut être utilisé plusieurs Puces (V7040) pour superposer autant de couches que de VDP désirés
Avant d'entreprendre de modifier quoi que ce soit sur le 8280, dans un premier temps, j'estime nécessaire de tester le rendu par moi même.
Pour se faire, il faut que j'équipe d'une sortie vidéo Composite l'Extension MSX2 de Fabf qui n'a qu'une superbe sortie RGB. (RGB qui servira le moment venue )
Voici le bout de schéma laissé de coté:
Tout est Ok, mis à part le BF199 qui sont à commander
Chose étonnante. Si vous regardez de près, vous verrez que la partie encadrée en Rose est répété deux fois successivement.
Si vous savez pourquoi, je suis tout ouïe
Edité par igal Le 30/10/2012 à 19h36
En tout cas, cela ne contrarie pas l'idée qu'il a peut être utilisé plusieurs Puces (V7040) pour superposer autant de couches que de VDP désirés
Avant d'entreprendre de modifier quoi que ce soit sur le 8280, dans un premier temps, j'estime nécessaire de tester le rendu par moi même.
Pour se faire, il faut que j'équipe d'une sortie vidéo Composite l'Extension MSX2 de Fabf qui n'a qu'une superbe sortie RGB. (RGB qui servira le moment venue
)Voici le bout de schéma laissé de coté:
Tout est Ok, mis à part le BF199 qui sont à commander
Chose étonnante. Si vous regardez de près, vous verrez que la partie encadrée en Rose est répété deux fois successivement.
Si vous savez pourquoi, je suis tout ouïe
Edité par igal Le 30/10/2012 à 19h36
Je le savais ! Je tombe régulièrement sur sa bouille en parcourant le village.
Je n'y connais presque rien en vidéo, mais la redondance des parties du circuit a sans doute quelquechose à voir avec l'amplification des signaux.
Je n'y connais presque rien en vidéo, mais la redondance des parties du circuit a sans doute quelquechose à voir avec l'amplification des signaux.
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Jipe :
il faut essayer avec 2 Philips un 8250 et un 8280 d'origine de mixer les sources video avec des couleurs transparentes pour voir si on obtient bien 2 plans
je sort le matos quand j'ai un instant , le 8250 étant en piéces .... mais viable
il faut essayer avec 2 Philips un 8250 et un 8280 d'origine de mixer les sources video avec des couleurs transparentes pour voir si on obtient bien 2 plans
je sort le matos quand j'ai un instant , le 8250 étant en piéces .... mais viable
Voici ce que j'ai fait.
Sur le 8280:
j'ai fait précéder les lignes suivantes sur la démo "The légend of Zelda" de MsxOsaure.
Code TEXT :
5 VDP (10)=0 6 COLOR 15,0,0 7 SET VIDEO1:OUT&HF6,223
Sur le 8250:
J'ai essayé différentes jeux et démos sur différents supports.
Manbow 2 (Cartouche)
Astral.Ev2 (CF Sunrise)
La superposition se fait parfaitement
Nb:Il y a bien un effet de transparence
La prochaine étape consistera à n'utiliser qu'un seul MSX 2+ (donc upgrade) auquel sera implanté l'Extension MSX2+ (Aucun souci de RTC
)L'idée étant de reprendre les adresse utilisées par Ricardo Oazem:
OUT (149),&HF
OUT (149),&H1F
OUT (149),&H2F
OUT (149),&H3F
Ce sont les adresses relevées sur les listing en BASIC visibles sur les vidéo du VDU en action.
Je ferais des vidéos demain
Edité par
igal
Le 01/11/2012 à 21h36
Actuellement, on obtient bien de la SuperImpose, mais l'image du dessus (8280) est translucide et donc au lieu d'avoir un effet avec des fonds de décors multiples, on obtient un effet Sprites géants ce qui fait étrangement penser aux effets spéciaux sur Super Nintendo.
Savez vous si l'on peut augmenter l'opacité de la surimpression de sorte à ce que seul la couleur transparente laisse transparaître le décor de dessous?
Voici un brève vidéo expérimentale avec The Legend of Zelda en X-Basic et la démo Astral en Eva2.
Nb: L'image de Fond (8250) est la Démo Astral et l'image du dessus (8280) est The Légend Of zelda. Edité par igal Le 02/11/2012 à 12h31
Savez vous si l'on peut augmenter l'opacité de la surimpression de sorte à ce que seul la couleur transparente laisse transparaître le décor de dessous?
Voici un brève vidéo expérimentale avec The Legend of Zelda en X-Basic et la démo Astral en Eva2.
Nb: L'image de Fond (8250) est la Démo Astral et l'image du dessus (8280) est The Légend Of zelda. Edité par igal Le 02/11/2012 à 12h31
Regarde du côté de la commande "SET VIDEO" du 8280.
N'ai pas encore utilisé mon nouveau jouet ... prochainement j'espère ! Edité par SveN Le 02/11/2012 à 12h36
N'ai pas encore utilisé mon nouveau jouet ... prochainement j'espère ! Edité par SveN Le 02/11/2012 à 12h36
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
http://gomsx.net/hansotten/msxdocs/philipsnms8280setvideo.pdf
Je suis pas arrivé à traduire cette page qui semble vouloir dire que l'on peut choisir une source RGB plutôt que du Composite, mais j'ai pas vraiment compris.
Si vous arrivez à traduire
Visiteurs
Vagabond
Message : 0
Traduction partielle en anglais dans le manuel blueMSX :
http://msxblue.com/manual/digitization.htm
Uniquement le détail pour l'instruction SET VIDEO Edité par Visiteurs Le 02/11/2012 à 13h19
http://msxblue.com/manual/digitization.htm
Uniquement le détail pour l'instruction SET VIDEO Edité par Visiteurs Le 02/11/2012 à 13h19
Visiteurs
Vagabond
Message : 0
Traduction du passage plus hardware ...
Depuis peu - deux jours - j'ai aussi un NMS 8280 et j'ai trouvé quelque chose. J'ai utilisé un 8280 (logique !), un moniteur couleur VS0080 et deux magnétoscopes. Un d'eux est connecté au SCART IN/OUT du 8280 via un cable SCART-SCART. L'autre a un port jack RCA vidéo et un port jack RCA audio et ces ports sont reliés au 8280 avec un cable jack AUDIO/VIDEO IN. J'ai connecté le moniteur au port jack VIDEO/AUDIO OUT (RCA) du 8280. Il arrive donc deux signaux vidéo différents. On peut choisir entre ces signaux par le bouton AV sur la façade du 8280. C'est le 2ème à partir de la gauche (le premier est pour l'alimentation). Quand ce bouton est enfoncé, le signal SCART est choisi (AV IN OUT) et quand il n'est pas enfoncé, c'est la connection jack RCA (AV IN). Edité par Visiteurs Le 02/11/2012 à 13h18
Citation :
Sinds kort—twee dagen—heb ik ook een NMS 8280 en ik heb wat uitgezocht. Ik heb gebruik gemaakt van een 8280 (logisch!), een VS0080 kleurenmonitor en twee videorecorders. De ene video heb ik via een SCART-SCART kabel met de SCART IN/OUT van de 8280 verbonden. De andere video heeft een videotulp en een audio-tulp aansluiting en deze twee aansluitingen heb ik met de AUDIO/VIDEO IN (tulp) van de 8280 verbonden. De monitor heb ik aangesloten met de VIDEO/AUDIO OUT (tulp) van de 8280. Er komen dus twee verschillende videosignalen binnen. Tussen deze twee signalen kan gekozen worden met de AV-schakelaar aan de voorkant van de 8280. Deze schakelaar is de tweede van links (de eerste is de power-knop). Door deze knop in te drukken wordt het SCART-signaal gekozen (AV IN OUT) en bij niet indrukken wordt de tulpaansluiting (AV IN) geselecteerd.
Depuis peu - deux jours - j'ai aussi un NMS 8280 et j'ai trouvé quelque chose. J'ai utilisé un 8280 (logique !), un moniteur couleur VS0080 et deux magnétoscopes. Un d'eux est connecté au SCART IN/OUT du 8280 via un cable SCART-SCART. L'autre a un port jack RCA vidéo et un port jack RCA audio et ces ports sont reliés au 8280 avec un cable jack AUDIO/VIDEO IN. J'ai connecté le moniteur au port jack VIDEO/AUDIO OUT (RCA) du 8280. Il arrive donc deux signaux vidéo différents. On peut choisir entre ces signaux par le bouton AV sur la façade du 8280. C'est le 2ème à partir de la gauche (le premier est pour l'alimentation). Quand ce bouton est enfoncé, le signal SCART est choisi (AV IN OUT) et quand il n'est pas enfoncé, c'est la connection jack RCA (AV IN). Edité par Visiteurs Le 02/11/2012 à 13h18
Merci à vous
Ca fonctionne mieux que ce que j'aurais pensé.
En fait il faut:
1) Chosir le bon mode VIDEO en l’occurrence => 2 (Superimpose)
2) Chosir le bon mode d'intensité => 1 (Masquant)
Le réglage de l'opacité de la couche supérieur se fait avec avec la commande => OUT&HF6,255
Concrètement j'ai écrit cette commande en ligne 3 de la demo ZELDA:
SET MODE 2,1,,0,3,1,1:OUT&HF6,255
Voici le rendu:
Ca fonctionne mieux que ce que j'aurais pensé.
En fait il faut:
1) Chosir le bon mode VIDEO en l’occurrence => 2 (Superimpose)
2) Chosir le bon mode d'intensité => 1 (Masquant)
Le réglage de l'opacité de la couche supérieur se fait avec avec la commande => OUT&HF6,255
Concrètement j'ai écrit cette commande en ligne 3 de la demo ZELDA:
SET MODE 2,1,,0,3,1,1:OUT&HF6,255
Voici le rendu:
mars2000 :
Traduction du passage plus hardware ...
Depuis peu - deux jours - j'ai aussi un NMS 8280 et j'ai trouvé quelque chose. J'ai utilisé un 8280 (logique !), un moniteur couleur VS0080 et deux magnétoscopes. Un d'eux est connecté au SCART IN/OUT du 8280 via un cable SCART-SCART. L'autre a un port jack RCA vidéo et un port jack RCA audio et ces ports sont reliés au 8280 avec un cable jack AUDIO/VIDEO IN. J'ai connecté le moniteur au port jack VIDEO/AUDIO OUT (RCA) du 8280. Il arrive donc deux signaux vidéo différents. On peut choisir entre ces signaux par le bouton AV sur la façade du 8280. C'est le 2ème à partir de la gauche (le premier est pour l'alimentation). Quand ce bouton est enfoncé, le signal SCART est choisi (AV IN OUT) et quand il n'est pas enfoncé, c'est la connection jack RCA (AV IN).
Depuis peu - deux jours - j'ai aussi un NMS 8280 et j'ai trouvé quelque chose. J'ai utilisé un 8280 (logique !), un moniteur couleur VS0080 et deux magnétoscopes. Un d'eux est connecté au SCART IN/OUT du 8280 via un cable SCART-SCART. L'autre a un port jack RCA vidéo et un port jack RCA audio et ces ports sont reliés au 8280 avec un cable jack AUDIO/VIDEO IN. J'ai connecté le moniteur au port jack VIDEO/AUDIO OUT (RCA) du 8280. Il arrive donc deux signaux vidéo différents. On peut choisir entre ces signaux par le bouton AV sur la façade du 8280. C'est le 2ème à partir de la gauche (le premier est pour l'alimentation). Quand ce bouton est enfoncé, le signal SCART est choisi (AV IN OUT) et quand il n'est pas enfoncé, c'est la connection jack RCA (AV IN).
Génial. Cela signifie que l'on peut envoyer du RGB en natif
Je vais tester cette fonction d'entrée RGB sur la Péritel et si ca se passe bien, il ne restera plus qu'à câbler l'Extension MSX2+ pour répondre à une de ces adresses:
OUT (149),&HF (adresse du VDP original)
OUT (149),&H1F (adresse du second VDP)
OUT (149),&H2F (Troisième VDP)
OUT (149),&H3F (Quatrième VDP)

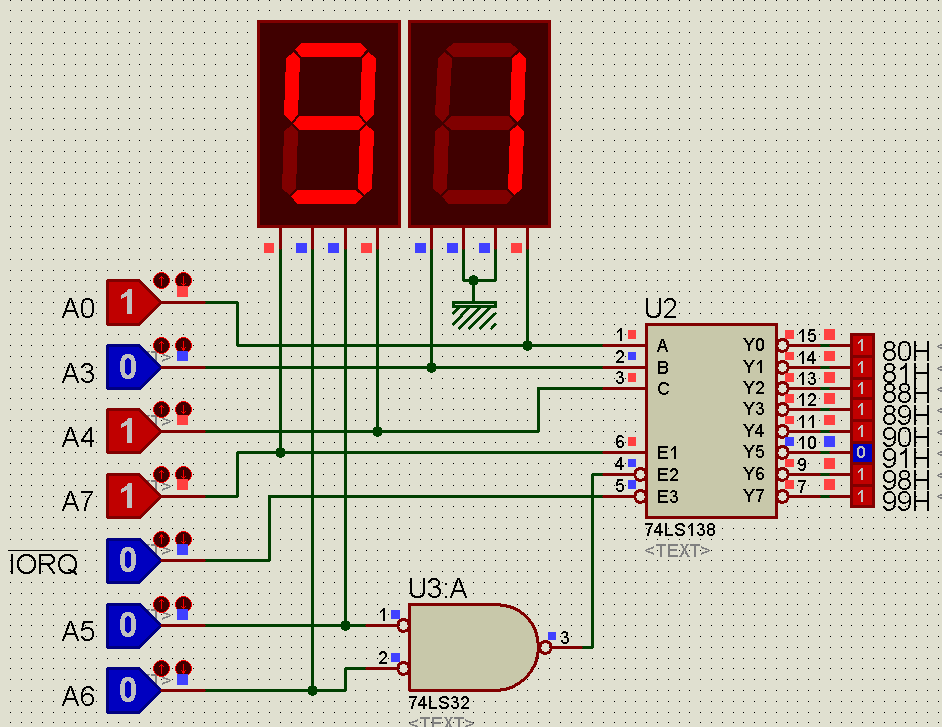

@&H91 selon
On est pas loin du compte, mais encore...
Le câblage actuel de l'Extension MSX 2+ répondant à &HF et devant être modifier en &H1F, &H2F ou encore &H3F:
Edité par
igal
Le 03/11/2012 à 13h43
En attendant de voir si il est possible de chnager l'adresse de l'EXTENSION MSX2...
Voici une Vidéo avec MANBOW 2 en SuperImpose.
1) J'ai placé la FlashRom avec le Swith OFF
2) J'ai mis la CF Sunrise.
3) J'ai allumé le MSX.
4) Retour au Basic avec la commande => BASIC
5) j'ai lancé cette commande => SET VIDEO 2,1,,0,3,1,1
6) J'ai relancé le DOS => CALL SYSTEM puis => AUTOEXEC
7) J'ai réactivé le Switch de la FLASHROM
8) J'ai lancé la commande => OPF /F2 /X ce qui à pour effet de lancer la ROM.
Voici le rendu avec la transparence:
NB: A la seconde 8, on voit que la méthode d'affichage est identique au VDU.
A: Un fond opacifiant prend place comme un calque.
B: La couleur vient se plaquer sur le filtre. Edité par igal Le 03/11/2012 à 19h09
Voici une Vidéo avec MANBOW 2 en SuperImpose.
1) J'ai placé la FlashRom avec le Swith OFF
2) J'ai mis la CF Sunrise.
3) J'ai allumé le MSX.
4) Retour au Basic avec la commande => BASIC
5) j'ai lancé cette commande => SET VIDEO 2,1,,0,3,1,1
6) J'ai relancé le DOS => CALL SYSTEM puis => AUTOEXEC
7) J'ai réactivé le Switch de la FLASHROM
8) J'ai lancé la commande => OPF /F2 /X ce qui à pour effet de lancer la ROM.
Voici le rendu avec la transparence:
NB: A la seconde 8, on voit que la méthode d'affichage est identique au VDU.
A: Un fond opacifiant prend place comme un calque.
B: La couleur vient se plaquer sur le filtre. Edité par igal Le 03/11/2012 à 19h09
le probléme n'est pas de changer les adresses du VDP mais de le piloter avec ces nouvelles adresses
sous basic se sera impossible il faudra envoyer les commandes en language machine
je verrai plutôt un switch qui commute un VDP ou l'autre avec les fameux OUT
sous basic se sera impossible il faudra envoyer les commandes en language machine
je verrai plutôt un switch qui commute un VDP ou l'autre avec les fameux OUT
