Le 29/05/2013 à 21h55

Reprise du message précédent

J'ai mis en image tes explications:

Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
E-mail Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 29/05/2013 à 21h58
Ah...

Si c 'est HSYNC, alors mon dessin n'est plus cohérent!
Dans tes explications tu voulais dire de générer HSYNC à l'aide d'un composant actif et le renvoyer vers les VDP exclaves?

C'est bien ça?

Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
E-mail Site web
z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 987

Le 29/05/2013 à 22h02
irios :
Z80 : serait-il possible de connaitre le fournisseur des supports ? ;)




[url]http://myworld.ebay.com/newoldpc/&_trksid=p3984.m1439.l2754[/url]

Mais je ne trouve plus les supports dans sa boutique et le lien de mon achat affiche un message d'annonce retirée pour non conformité blablabla... :@

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

irios Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 07/09/2011 à 13h27

Messages: 74

Le 30/05/2013 à 21h07
Merci z80. :top
La vache, les VDP 9958 ne sont pas donnés !!! :moue Edité par irios Le 30/05/2013 à 21h09

z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 987

Le 31/05/2013 à 11h52

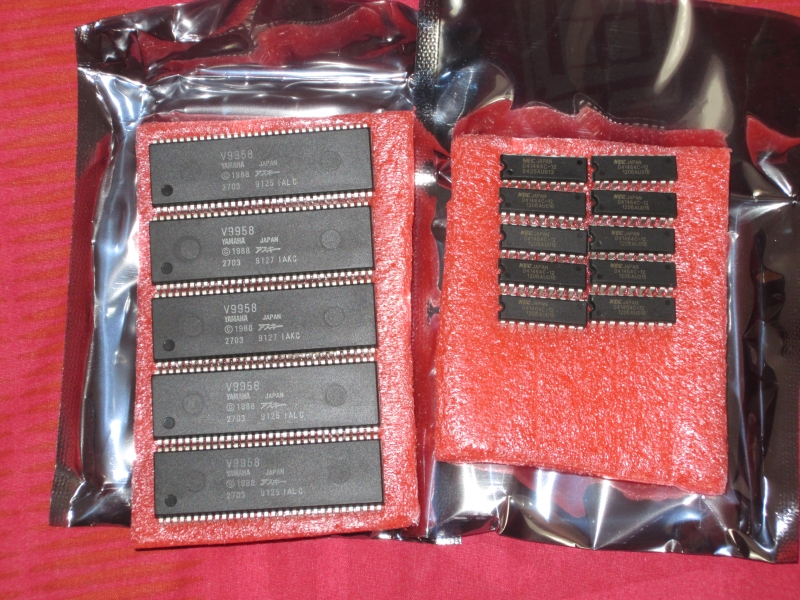

Cool! les V9958 et les VRAM sont arrivées! :top



J'avance sur le schéma et j'ai un début de PCB :)
Le coté pratique d'une journée de congé ;)
Savez-vous si il y a des boitiers vide à vendre genre Music Module ou GFX9000 etc...???

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 987

Le 31/05/2013 à 22h03
Un petit aperçu de ce que ça donne pour le moment (sujet à évolution ;))
Multilayer Composite Print.pdf

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 987

Le 01/06/2013 à 11h58
Nouvelle version plus aboutie...
VSU_proto_0-0.pdf
Il manque quelles alim et le plan de masse (GND).
En haut sortent les signaux:
XTAL 1 & 2, /HRESET, /VRESET, /HSYNC, /VSYNC, /YS, R, G, B

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 01/06/2013 à 13h48
C'est déjà super beau ^^

C'est côà S1, U6 et U7 :p

Je suis étonné de voir des Résistances entre RAS, CAS0 et CAS1. Ils sont là en protection au cas ou?

Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
E-mail Site web
z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 987

Le 01/06/2013 à 17h27
igal :
C'est déjà super beau ^^



C'est côà S1, U6 et U7 :p



Je suis étonné de voir des Résistances entre RAS, CAS0 et CAS1. Ils sont là en protection au cas ou?




Version un peut plus "finie" avec les deux faces (attention la face soudure est vue en transparence!):

VSU_proto_0-0.rar



Il y a aussi le schéma comme ça il y a les réponses aux questions de Igal ;)

Pour les résistances elles figurent sur les schémas du TurboR (au minimum, car je crois les avoir vu sur d'autre schéma de machine)

Je parle ici des 100 Ohm entre VDP et mémoires, ainsi que des 470 Ohm (R,G,B)



Je vais refaire les plan de masse sur les deux faces parce qu'ils ne me plaises pas tel quel :)



Si il y a des candidats pour vérifier mon schéma et le routage, je suis preneur :)

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 987

Le 01/06/2013 à 18h55
Je viens de faire une cotation pour 10 exemplaires de ce circuit: 124,54€ pour les 10 hors frais de port.

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

TheWhipMaster Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 27/11/2011 à 09h13

Messages: 579

Le 01/06/2013 à 19h56
J ais trois questions :
- pourquoi ne pas mettre les composant plus pret pour reduire la taille du PCB
- pourquoi ne pas utiliser l'espace libre pour faire des zones a trous pour les modifications du proto
- Pourquoi ne pas prevoir un design de type carte de fond (mini expandeur 4X + V70..) et carte VDP en gigogne ...

HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres

z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 987

Le 01/06/2013 à 22h24
TheWhipMaster :
J ais trois questions :

- pourquoi ne pas mettre les composant plus pret pour reduire la taille du PCB


C'est un premier jet :)



TheWhipMaster :
J- pourquoi ne pas utiliser l'espace libre pour faire des zones a trous pour les modifications du proto


C'est un premier jet :) (mais merci pour l'idée :p )



TheWhipMaster :
J- Pourquoi ne pas prevoir un design de type carte de fond (mini expandeur 4X + V70..) et carte VDP en gigogne ...


C'est un premier jet :) J'avance doucement sur le sujet, en fait je me sens un peu seul pour tout dire ;)

Je n'ai routé QUE ce dont j'étais certain.

L'idée que j'ai déjà évoqué quelque part dans ce sujet, c'est de faire:

  • une carte VDP + logique et traitement synchro + 1x V7040 + 1xCXA1145 + connecteur VDP esclave + logique d'adressage
  • carte VDP escalve + 1x V7040



J'écris V7040, mais cela peut être un autre circuit qui pourrait être "cheap" comme le CD4053, un MAX4023 ou MAX4024 ou MAX4027, ou V7040 ;)



Résultat on occupe un slot MSX uniquement et on ajoute "autant" de carte qu'on veut... pas certain que l'équilibre d'une carte aussi chargée dans un SLOT MSX ne cause pas certains problèmes connectique/stabilité....



La version que j'ai posté ce soir ne sera pas celle qui sera lancée en production... vu ce que je viens d'écrire ci-dessus ;)

Mais j'ai besoin de router pour voir ce que ça donne et aussi confronter mes idées pour avoir des avis et en retirer de nouvelles idées comme la zone pastillée :) Edité par z80 Le 01/06/2013 à 22h28

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 01/06/2013 à 23h37
C'est peut être une erreur de ma part, mais je le signal au cas ou.

Chez moi, 4 et 27 vont sur GND.
Sur ton schéma, 4 et 27 vont sur VDD en passant une résistance 10Kohms.


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
E-mail Site web
z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 987

Le 02/06/2013 à 00h35
Une piste pour sortir /VSYNC du signal /CSYNC du V99x8:
http://www.electroschematics.com/5846/sync-signal-separator/
A tester ;)

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

irios Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 07/09/2011 à 13h27

Messages: 74

Le 02/06/2013 à 08h03
Là aussi : http://remy.baligant.net/extracteur.htm :D

z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 987

Le 02/06/2013 à 09h44
irios :
Là aussi : http://remy.baligant.net/extracteur.htm :D




Merci, EL4583 déjà dans ma liste avec: BA7046F ;)



L'idée c'est d'utiliser des composants proches ou identiques à ceux qu'on peut voir sur la carte du Brésilien.

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(
