Reprise du message précédent

Oui exacte! j'avais oublié cette subtilité ça fait plus de 10ans que mes MSX sont dans des boites

Alors faut que je me remémore tout... Cela dit si il est géré, c'est pas plus mal. Et puis dans mon cas c'est un MSX 2 qui sera mon banc d'essai







Tu veux faire quoi précisément?

Tu désires le montage minimaliste pour pouvoir brancher ton USB blaster sur ton EPM7128 et balancer dedans avec ton PC?



voir dans ce PDF: http://extras.springer.com/1998/978-0-7923-8144-0/lit/ab/ab145_01.pdf

page 2 le schéma en bas.

Pour résumer tu alimentes ta carte avec ton EPM7128 et tu connectes ton câble comme indiqué avec les résistances de pull-up et ça doit rouler...



Autre site qui explique comment tu dois faire: http://www.digital-circuitry.com/MyLAB_IC_PROG_JTAG_ISP.htm Edité par z80 Le 26/05/2013 à 14h48

S'agissant de l'adressage de la CT80 :

- pour 98H à 9BH (10011000 à 10011011), plage d'I/O du VDP, seul le pin 9 du LS138 est activé.

- pour 88H à 8BH (10001000 à 10001011), "Alternate VDP v9938 ports for MSX1 to MSX2 adaptor", seul le pin 13 du LS138 est activé.

- pour 80H à 83H (10000000 à 10000011), "RS232C UART", seul le pin 15 du LS138 est activé.



Le pilotage du /BUSDIR n'est effectif que pour la plage d'adresse 80 à 83H (ce qui semble normal étant donné la vocation initiale de la carte).



Ricardo Oazem a sans doute utilisé pour son montage des CT80 pour ses composants/"câblages" embarqués ainsi que pour la sortie vidéo. Le quartz, la rom et le contrôleur pour le port série ont été ôtés. J'imagine que la gestion du port 95H a également été ajoutée. N'ayant pas envie de convulser, je ne me suis pas penché sur les schémas d'Igal.



Sur les diverses démonstrations, on voit que cet ingénieux brésilien s'est servi d'une carte vidéo de type PC pour mixer les différents signaux RGB. N'y connaissant absolument rien en signal vidéo, j'attends que l'un d'entre-vous m'éclaircisse sur la façon de procéder.

Histoire de résumé un peu et aussi de partager mes idées/observations

Numérotons les VDP comme suit:
VDP0 dans le HB900
VDP1 le plus proche du port cartouche du HB900
VDP2 celui du milieu
VDP3 le plus éloigné du HB900.

Fils partant du VDP0 vers les autres VDP:
Deux fils gris XTAL1 et XTAL2

Fils partant du VDP0 vers la carte médiane "synchro":
Fil rouge /CSYNC
Fil orange /HSYNC

Fils partant du VDP0 la carte médiane "synchro" vers les 3 VDP:
Fil gris/HRESET
Fil violet /VRESET

Fils arrivant sur les switch RGB:
Fil marron /YS du VDP 0
Fil rouge /YS du VDP 1 (fil vert sur certaines photos)
Fil orange /YS du VDP 2

De ce que je comprends de la documentation du V9958. Pour synchroniser deux V9958, le VDP "maitre" doit fournir des signaux de synchronisation au VDP "esclave" via les signaux d'entrée /HRESET et /VRESET du VDP "esclave".
Le hic c'est que le V9958 ne génère pas de VSYNC comme attendu sur la broche /VRESET. C'est certainement ce que doit faire au moins une partie de la carte "synchro" du Brésilien...

Dans tous les VDP il faut régler les bits S0=1 et S1=0 du registre 9, pour qu'il génère le signal /YS.
Je crois comprendre que le bit *NT (du registre 9) modifie à minima le comportement de HSYNC.
Mais peut-être que c'est le bit LN (192 ou 212 lignes) Edité par z80 Le 27/05/2013 à 09h50

Ils sont "5V tolerant" in English dans le texte



Pour ton 7128S est-ce que au moins ton interface pour le programmer voit le composant sur le bus JTAG?

Si la réponse est non, il y a des chance qu'il soit effectivement rincé

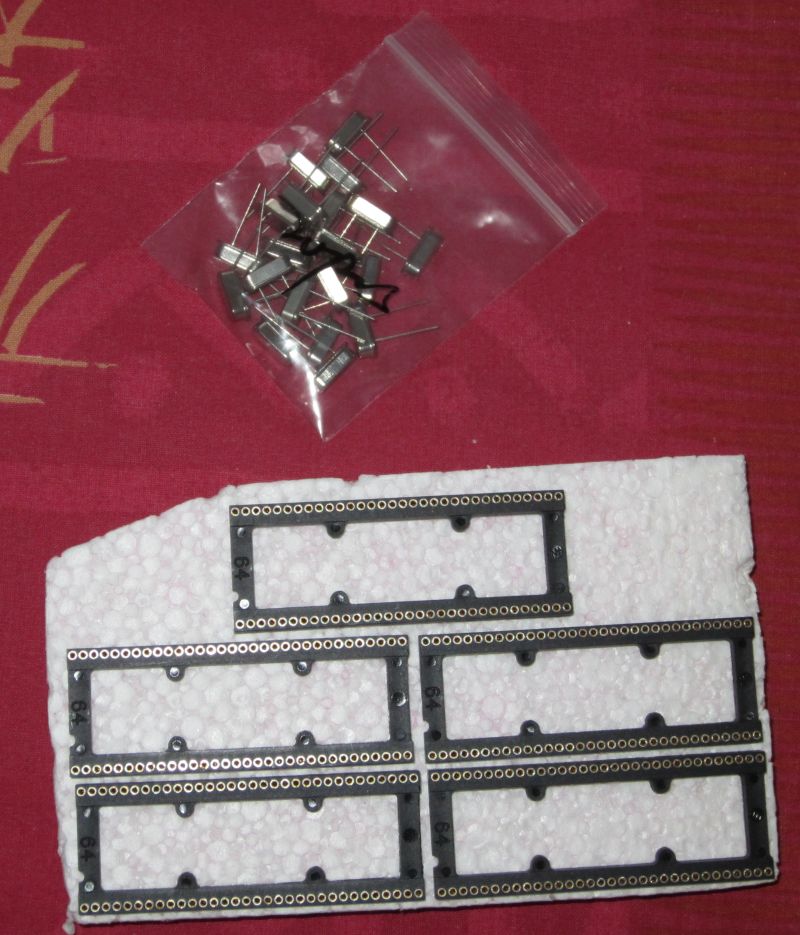

Sinon bonne nouvelle depuis hier j'ai des trucs qui arrivent dans ma boite à lettre Hier les supports VDP qui coutent un bras et ce soir les quartz 21.47727MHz low profile





J'ai fais une demande de cotation pour 10x V7040

Et je suis sur une piste pour un séparateur de synchro vertical de la taille d'un LM1881 (qui lui ne sort pas VSYNC ) à savoir un circuit 8pattes ou un en 16pattes avec pas trop de composants pour le 8 pattes et un poil plus pour la solution 16 pattes...

Affaire à suivre donc

Coté réception j'attends des VRAM et deux V9958.

ça sent pas bon pour ton 7128

Pour les composants je ne sais pas encore si ça sent bon... J'attends d'avoir un MSX2 pour brancher l'oscilloscope dessus. Mais je suis quasi certain que les 74LS122, le TC4538 et le petit à 8 pattes sont utilisé pour formater HSYNC et VSYNC pour en suite les envoyer sur HRESET et VRESET des VDP esclaves.

J'aimerai bien avoir une Deloreane pour revenir en 2007 et prendre un séjour à Rio histoire de faire moi même des photos des composants sur les petites carte verte posées sur le carton
Mais bon c'est pas possible ce gros con de scénariste à décidé de la broyer par un train dans le 3ème film! Pff! Edité par z80 Le 28/05/2013 à 21h34

Est-ce que certains d'entre vous serait intéressé par un achat groupé de VRAM sur eBay?
Le lien ci-dessous est pour 50 pièces, mais le même vendeur propose des quandtité de 2, 10, 50, 100 etc...
http://www.ebay.com/itm/50PCS-D41464C-12-NEC-18-Pin-DIP-NEW-mjL6-/190805312389?pt=LH_DefaultDomain_0&hash=item2c6ce20385
Je vais poster le même message dans le sujet VSU/VDU au cas ou

Le LM1881 sort bien du [VSYNC] par contre il a besoin de [Vidéo composite] en entrée et le VDP9958 en à pas nativement.

C'est ce que tu voulais dire plus haut ou alors j'ai pas bien suivi tes explications!

Z80 : serait-il possible de connaitre le fournisseur des supports ?
