Bonsoir à tous,

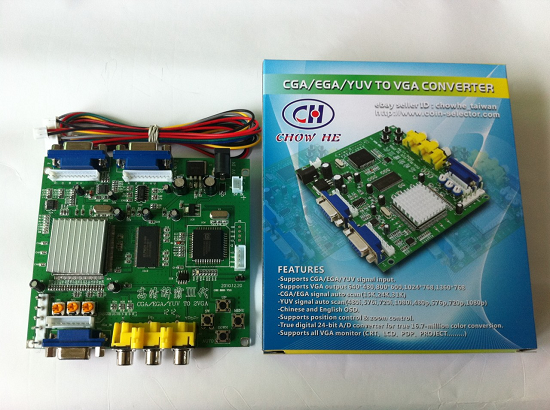

Sur Atari ST, quelqu'un a utilisé cette carte pour transformer la connexion Péritel en VGA. Ca marche vraiment bien.

Pourrait-on imaginer l'utiliser sur un MSX ??

http://cgi.ebay.fr/New-RGB-CGA-EGA-YUV-to-VGA-Arcade-HD-Video-Converter-Board-abb-/110913957686?pt=FR_Informatique_Reseaux_Autres&hash=item19d2fcaf36

Guillaume.

On en avait parlé ici

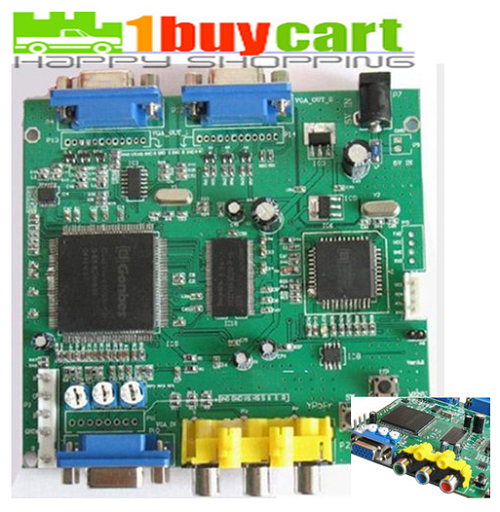

TheWhip semblait utiliser une carte du même genre... Je n'ai jamais essayé.

Zebibizen: tu peux prendre csync sur le vdp et peut être sur la péritélévision. Il s agit de la synchro horizontale. La synchro V par contre n'est pas' native sur le vdp. Il faut l'extraire du composite avec un LM1881. Les 5v tu peux aussi les prendre sur la peritel.

La solution complète consiste à extraire CSYNC et VSYNC depuis le composite avec le LM1881.


Ce montage convient à ceux qui ont un moniteur capable d'afficher de très basses résolutions (inférieurs au VGA) et une une fréquence de CSYNC (synchronisation horizontale) à 15Khz.

il est possible de doubler la fréquence CSYNC facilement avec ce petit montage:


Ce montage peut être intéressant pour un moniteur nécessitant CSYNC à 30Khz.

Ce qui suit n'est que supposition: [MODE SUPPOSITION ON]
Cependant, il reste le problème de la résolution de l'image (nombre de pixels horizontaux et verticaux).
L'idéal est un moniteur/TV capable d'afficher du [256x240 (ModeX VGA)]et [640x240 (ModeX VGA)] qui se rapproche le plus des résolutions MSX.
Une question se pose!
*****************************************
Voici les résolutions natives sur MSX:
256x192 (16 colors)
512x212 (16 colors out of 512)
256x212 (256 colors)
256x212 (19268 colors)
******************************************
Reste une inconnue de taille.
La non exactitude des résolutions risque de désynchroniser l'affichage
[MODE SUPPOSITION OFF]

Reste la solution "UPSCALER" qui consiste à numériser l'image à la volée, et la redimensionner en un format d'image acceptable pas des moniteurs/TV récents.

Une alternative est possible:
Le [YUV] ou [Y Pb Pr] ou [Y Cb Cr] et autrement appelé le [COMPOSANTE] ou [COMPONENT].
En effet, malgré les résoltutions officielles => [480i, 480p, 576i, 576p, 720p, 1080i, 1080p] le YUV affiche parfaitement bien les résolutions MSX.
Le YUV est certainement une solution pour le Standard

J'avais commencé quelques travaux, laissées en veille pour le moment => http://www.msxvillage.fr/forum/topic.php?id=444

Edit: J'avais fait cette petite vidéo en YUV.
Il y a juste la Luminance (ou composite. Je sais plus ) en 60Hz et Csync à 15Khz

Edité par igal Le 05/08/2012 à 09h50

et quelle carte faut il tiliser alors, peux tu indiquer le modele stp Edité par ericb59 Le 05/08/2012 à 08h14

Et pour 1$ de plus, Monsieur Chow He te fournit un baume à l'aileron de requin, pour retrouver puissance et vigueur.

Super info, comme d'habitude Zebibizen. Mille Merci !

pas trop le choix il faut demander au vendeur ses coordonnées bancaires pour faire un transfert IBAN

j'ai testé seulement avec mes MSX (WX/WSX/ST/GT/8245/8250)
pour les autres modèles c'est l'inconnu...

Après avoir pris contacte avec le gars sa solution coute environ 110euros sans le port... bon je pense qu'il est preferable d'opter pour l'achat d'un petit zcran tele lcd meme bas de game avec 2 peritels..
