Le 10/03/2012 à 11h34

Reprise du message précédent

je l'ai mais pas retrouvé le lien c'est une grosse doc

9900
TMS9918A/TMS9928A/TMS9929A
Video Display Processors

sinon regarde dans les schéma MSX1
dans les Sony et Yamaha on a la description des puces utilisées

j'ai pas trop le temps de chercher je part bosser bientôt ;)


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 10/03/2012 à 11h47
Je vais me débrouiller, t'inquiète ;)
"bon après midi "
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 10/03/2012 à 16h45
sur le site de HansO , comme d'habitude ^^ : http://gomsx.net/hansotten/index.php?page=msxhardware



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 10/03/2012 à 22h36
voici le bon lien direct pour tout savoir sur le VDP MSX1 http://gomsx.net/hansotten/msxdocs/chipstms9918.pdf
brochage et description page 3-11 3-12


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 10/03/2012 à 23h52
Merci TurboSEB et Jipe :top
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 10/04/2012 à 22h06
J'ai laissér le 8020 proche de la mort pour un V20
Il fonctionne parfaitement bien avec sa nouvelle rom en mode MSX1 sans l'extension

Premiers tests, première déception :moue

Sur MSX1
mode MSX1
Deux démarrages et freeze sur le basic
mode MSX2
Parasites sur la sortie du MSX1, aussi sur la sortie MSX2 mais pas les mêmes
Je n'ai pas fait la modif sur le VDP MSX1, les problèmes viennent peut être de là

Sur MSX2
Deux démarrages, le premier avec logo un peu amoché et le deuxième avec logo en couleur et VRAM 64 Ko
Le basic se charge mais syntax error dès qu'on appuie sur une touche

J'ai toujours des doutes quant à la patte en l'air du CI-1a

Demain chasse aux faux contact et erreurs de câblage ;)

Edité par Fabf Le 11/04/2012 à 09h21
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 11/04/2012 à 09h22
J'ai vu ce matin que j'avais oublié une masse sur la partie vidéo :oups

En tout cas c'est surement pas ça qui freeze le MSX
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 11/04/2012 à 13h13
pour la patte 2 du CI-1A soit tu la relie a la patte 1 , soit a la masse , soit au +5v mais c'est pas bon de la laisser en l'air de toute façon


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 11/04/2012 à 14h32
Je vais tester ces 3 solutions ce soir.
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 11/04/2012 à 21h57
J'ai relié la patte 2 du CI-1A à la patte 1 (pas de meilleur résultats avec GND ou VCC)
Les logos sont nets sur un MSX2 :top

J'ai relevé le pin 6 du VDP (sans inter)
Le MSX1 démarre sans l'extension avec l'inter en subrom MSX1 mais fige avant d'afficher le basic
(il faudra que je mette l'inter)

Avec l'extension ça bug toujours en ROM MSX2 (bouilli de pixels version horizontale sur la sortie MSX1 et parasites plutôt verticales sur la sortie MSX2)
De toute facon pas de son donc pour l'instant je ne suspect pas la partie vidéo de la carte
Par contre en ROM MSX1 avec subrom MSX2 ça marche mais le VDP est à 60Hz :|

J'ai vérifié les câblages du connecteur, de l'eprom, des 74LS et du VDP
Reste les RAMs mais ce soir j'ai mal au crane :sick

Une idée :hum Edité par Fabf Le 12/04/2012 à 09h25
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 11/04/2012 à 22h23
2 derniers points

Sur MSX2 avec l'extension les jeux sont hypers accélérés comme décrit sur MSXPRO

Les 2 logo mentionnent VRAM 64k pour le premier et VIDEO RAM 64ko pour le deuxième

Il doit y avoir un bug au niveau de VRAM :p Edité par Fabf Le 11/04/2012 à 22h23
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 12/04/2012 à 02h15
Fabf :


Par contre en subrom MSX1 ça marche mais le VDP est à 60Hz :|



Les MSX1 n'ont pas de subrom.

Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 12/04/2012 à 09h24
Je voulais dire :
Par contre en MSX1 avec la subrom MSX2 ça marche mais le VDP est à 60Hz

Merci pour cette intervention qui clarifiera une explication pas très claire :D
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 12/04/2012 à 12h50
Je viens de vérifier les VRAMs et tout est bien câblé selon ce schéma

J'ai relié OE pin4 à la masse

J'ai aussi vérifié les Données du VDP pin 32 à 40

Je vois rien qui cloche

Jipe pas d'idée ?
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 12/04/2012 à 13h58
une partie du schéma est fausse les +5V et les GND sont inversés le /WE est le 4

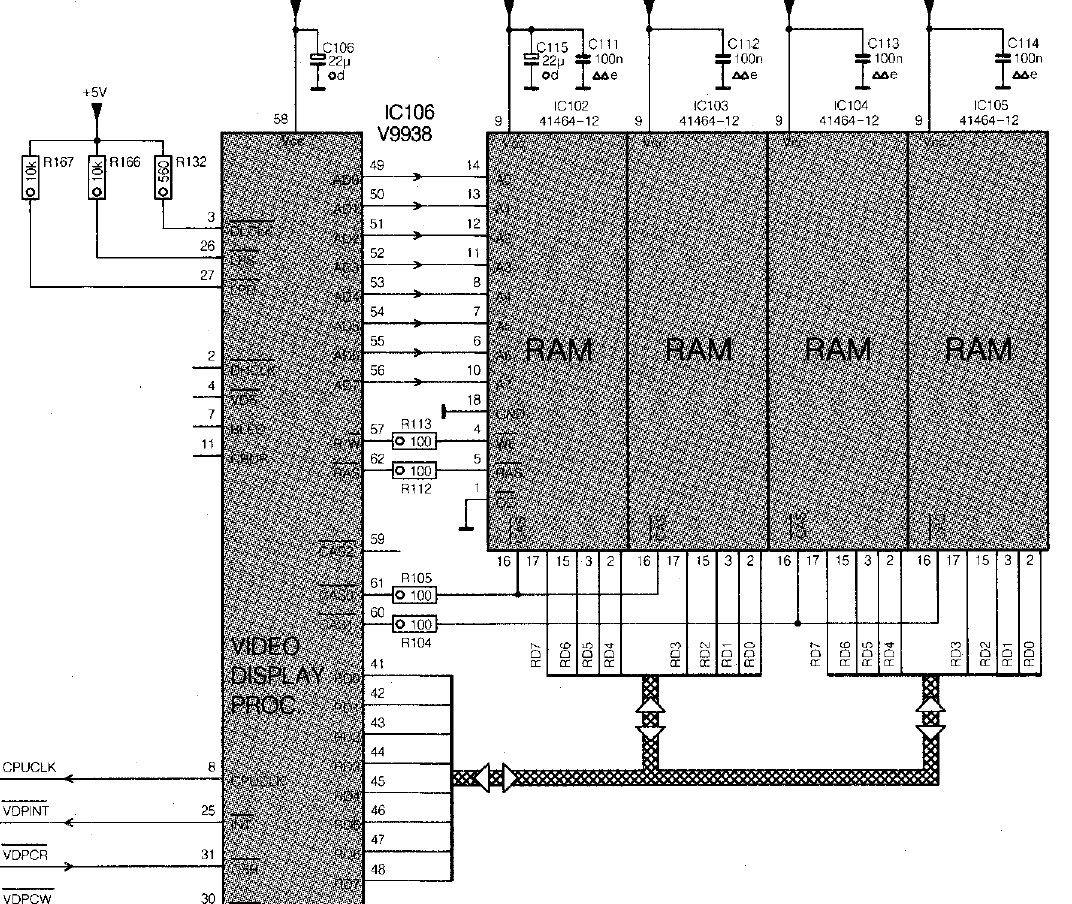

ajoute les résistances comme sur ce schéma du 8235



:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 12/04/2012 à 14h36
Quelles résistances ?
Sur 3-26-27 ou sur 57-60-61-62 ?

Merci pour ton aide :top

Si tout le reste est aussi bien retranscrit on est pas arrivé :gne
