Reprise du message précédent

Le clavier du V-20 est très solide, plus précisément les touches du curseur. Et puis appuyer vite ne veut pas dire appuyer fort... C'est un des secrets des jeux de sports Konami sur MSX

C'est sur ce même V20 que j'ai cassé des records sur les Konami Sports ... la belle époque

Google traduction ( ça peux aider )

Vous êtes ici: / Matériel -> Projets

Transformez votre carte de 80 colonnes >> dans un gradient de 2,0 MSX Kit


Par: Rafael Santos Lopes

.

Retour Reproduit avec la permission de Lopes Santos Rafael.

Avant de commencer je vous préviens que cette transformation ne fonctionne que sur les cartes de 80 colonnes à l'aide du processeur
MSX2 vidéo du V9938, par exemple, le gradient et CT80 carte Epcom (qui est commercialisé par Carchano). Les cartes de ne pas utiliser VMX DDX et vdp des MSX2 ne conviennent donc pas pour le traitement.

Vous aurez aussi besoin d'avoir un brûleur EPROM, pour effectuer cette modification.

Le tutoriel ci-dessous a été basée sur la carte de la CT-80 gradient, CT80 et s'applique à le Net, visitez le tutoriel spécifique à la carte de Epcom.

Tout d'abord, je tiens à remercier les personnes qui ont contribué à faire cette adaptation: William Groke, qui m'a passé l'information qui était nécessaire pour accomplir la transformation. Paulo Maluf, qui a trouvé les roms de conversion Spectravideo contenant les codes de désactiver le RTC. Gutlich Rudolf, qui m'a vendu un MSX1, et m'a dit ce qui était le bit à modifier sur la carte. Leonard S. Oliveira, qui m'a appris comment modifier le bit de la carte et laisser la même couleur.

La première étape consiste à démonter et à retirer la carte et les cavaliers les éléments suivants: CI-4-IC 6, CI-7, R15, 5J1, 5J2, 5J3, 5J5.
Ensuite, couper le sentier qui relie la broche 2 à la broche 6 de l'IC-1 (74LS08).

Couper la piste, connecter un fil de la borne 25 à la broche 8 de la VDP du connecteur qui va à l 'emplacement du MSX.

Brancher le fil aussi la broche 27 à la broche 22 de l'EEPROM.

Liste des matériaux:

. 1 - Eprom 27C512
. 1 - Eprom 27C128
. 2 - Mémoires 4464 à 64k V-RAM (ou 04 w / 128k, 06 w / 192k)
. 1 - collecteur Clé de deux positions.
. 1 - X-TAL (Crystal) 21.477270Mhz (Il est uniquement nécessaire si vous voulez laisser la carte de couleur.)

Installation de V-RAM:

Les originaux V-RAM carte 80 colonnes est généralement 16k 32k ou, mais le travail ne MSX2 avec au moins 64k de V-RAM. Pour mettre 64k de V-RAM, il suffit de remplacer les deux mémoires 41 416 (IC-6, CI-7) pour deux mémoires 4464.

Pour mettre 128k V-RAM, il suffit de mettre plus de deux mémoires sur les 4464 mémoires que vous avez déjà mis 4464 pour faire le 64k,
Mais vous devriez soulever la broche 16 des souvenirs qui restent sur le dessus, et souder un fil connectant la broche 16 à la broche ces deux mémoires 60 de la VDP.

Pour mettre 192k V-RAM, répétez la procédure ci-dessus avec deux mémoires plus 4464, mais deux des broches 16 doit être relié à la broche 59 de la VDP.

C'est la carte que j'ai utilisée w / faire la conversion, voir le détail de la V-RAM.

.

.

C'est le schéma de câblage de la V-RAM pour faire 128k.

VRAM

EPROM Installation:

Vous aurez besoin de remplacer la carte mémoire EPROM 80 colonnes par une EEPROM qui contient la rom sous la MSX2, subrom mais cela doit être modifié pour ne pas accéder à la mémoire de la RTC pour faire fonctionner le MSX2.

Vous devez également modifier la rom msx une rom contenant le MSX1 et MSX2. Pour fonctionner en deux, vous devez utiliser un eprom 64k (27C512) et la broche 1 de l'EEPROM doit être soulevée que nous avons fait avec le V-RAM, avec une clé attachée à eprom commutateur pour basculer entre MSX1 et MSX2, comme indiqué ci-dessous:

.

Dans le paquet de suivre les roms avec et sans soutien pour le mappeur, le subrom soulager le mode RTC MSX2 et j'ai l'intention d'ajouter le support de 80 colonnes en MSX1.

. Roms d'experts
. Roms Hotbit
. Roms de la VG-8020

Carte n'a pas encore changé l'eprom.

.

C'est presque, maintenant, si vous souhaitez utiliser la sortie vidéo de carte prórpio en noir et blanc, votre kit est de 2,0 prêtes, mais je pense que vous voulez qu'il en couleur, puis il suffit de changer le cristal VDP, le cristal mentionné dans la liste Composante (21.477270Mhz).

Et le tour est joué! Vous disposez d'un kit 2.0 à l'aide MSX votre ancienne carte de 80 colonnes, et le meilleur de tous, coloré!

.

ERRATA:

Eh bien, aujourd'hui (09/05/06) matin, Paulo Maluf a déclaré que la conversion qui fait de lui la carte de 80 colonnes pour MSX 2.0 avait un bogue, qui se présente comme suit: Lorsque vous mettre des jeux sur MSX, ils sont très rapide ce qui rend impossible à jouer, j'ai vérifié les circuits et tout ok, la seule chose qui pourrait être qu'il s'agissait d'un conflit interne avec le PDV, et il était.

Ce conflit n'a pas eu lieu dans VG-8020, peut-être à cause du moteur qui doit contrôler la plaque INT séparément.

Descends à.

.

D'abord, vous aurez besoin d'un clé de commutation "doubles" deux positions (deuxième photo ci-dessus touche), il suffit de retirer la clé (1)
qui a été utilisé dans la Rom principale pour basculer entre msx 1 et MSX 2, lécher un côté de l'interrupteur 2 dans le msx rom, comme vous l'aviez fait auparavant, et de l'autre côté de la clé mis une paire de fils de sorte qu'ils sont connectés au même position de rom w / MSX 1.

Maintenant, levez la broche 16 de MSX VDP interne comme cela avait été fait avec la rom, u souder un fil à la broche clé est soulevé et l'autre fil à la broche 16 de la douille de la VDP, et sera, comme indiqué ci-dessous:

.

Avec cette modification de la carte fonctionnera normalement avec n'importe quel jeu sur la version 2.0 MSX, et opèrent généralement sans la carte
1.x mode de MSX

Paul, merci pour l'avertissement concernant le bogue. Si quelqu'un trouve un autre bug ou une idée à ce sujet, envoyez-moi un courriel que j'ai mis dans l'air.

Je trouve 98h en 6h et 7h pour les 2 roms

Cela voudrais dire que le mode MSX1 va aussi utiliser le 9938

Non, c'est normal ...



C'est l'adresse standard du premier port pour accéder au VDP, que ce soit un MSX1 ou un MSX2. Tant que tu n'auras pas modifié cette valeur pour y mettre celle du nouveau port de ton V9938, les jeux feront systématiquement appel au VDP "normal" du système, soit celui d'un MSX1.

On comprend mieux mais pas tout
Retirez les composants suivants de la carte 80 colonnes:
CI-4-IC 6, CI-7-R 15, XTAL-1 OK
Laisser jumperes seulement 5J4 et 5J8 OK
Couper la piste qui relie la broche 2 à la broche 6 de l'IC-2 OK
Connectez un fil de la borne 8 à la broche 25 de la fente pour carte VDP 80 colonnes. le port cartouche ?
Souder l'EEPROM contenant le MSX2 Subrom en place de 4-CI OK
NOTE:
Soudez un fil relié aux broches 20 et 22 de CI-2 J'ai pas trouvé sur un 74LS02
Plot à souder de 27 à 28 de la CI-4, ce qui est très proche n'a pas besoin de fil. OK
Souder le nouveau cristal à la place de l'XTAL-1 OK

Il faut aussi que je vérifie les jumpers pour une eprom 27128

Je commence à m'emmêler les pinceaux

Je soude d'abord ce qui est clair et la suite me paraitra plus simple à la fin
Enfin j'espère

J'ai soudé les VRAM
J'arrive au maximum de ce que je peux faire au niveau dextérité et fer à souder
Quand on passe au pas normale après, on à l'impression de souder des composants gros comme des vaches
Heureusement il y a plus grand chose à souder sur le VDP

Voila la photo

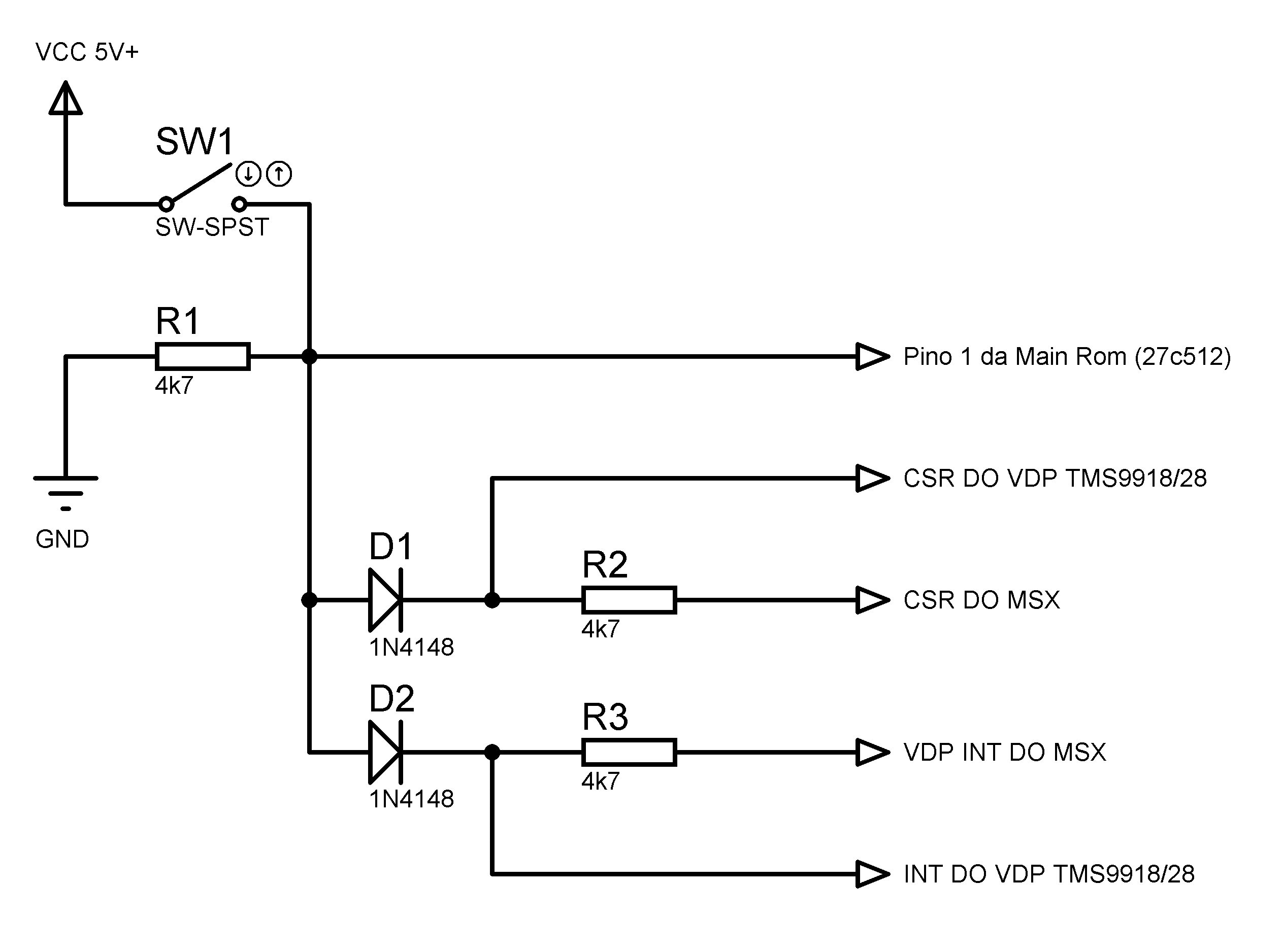

J'ai soudé selon ce schéma

Etrange il ne font pas la modif interne comme ça sur MSXPRO


Tu a pu voir mes interrogations sur la carte principale ?
J'ai trouvé pour cette phrase mais le reste

Ligue um fio do pino 8 do slot ao pino 25 do VDP do cartão de 80 colunas
Connectez un fil de la borne 8 du slot à la broche 25 du VDP de la carte 80 colonnes
