L'atelier [EN COURS] Sélecteur de Slot Interne/Externe sur Sony HB-700 Montage d'un Slot "Gigogne" interne au HB-700.
Salut ,
J'ai enfin reussi a me procurer un slot isa que j'ai recoupé à la bonne dimension ,
les fetes sont passées je vais pouvoir me lancer,
par contre j'arrive pas a me faire à l'idée de percer la façade pour mettre l'inter ..
je pensais l’intégrer dans la façade du floppy mais j'ai pas trop la place non plus ..
L'ideal , serait d'avoir la FMPAC activée an permanence

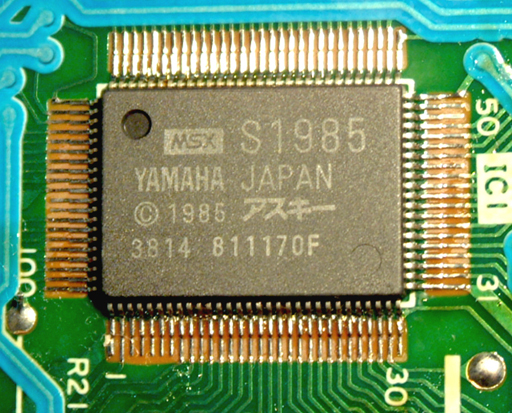

JIPE tu parlais dans un autre sujet de prendre un signal SLTSL libre sur les bornes 54 ou 55 du S1985 .
en pratique comment ca se passe ?
je relie juste le 54 du S1985 au 4 de mon nouveau slot ? ou il y a d'autres subtilités que j'ignore ..?
J'ai enfin reussi a me procurer un slot isa que j'ai recoupé à la bonne dimension ,
les fetes sont passées je vais pouvoir me lancer,
par contre j'arrive pas a me faire à l'idée de percer la façade pour mettre l'inter ..
je pensais l’intégrer dans la façade du floppy mais j'ai pas trop la place non plus ..
L'ideal , serait d'avoir la FMPAC activée an permanence
JIPE tu parlais dans un autre sujet de prendre un signal SLTSL libre sur les bornes 54 ou 55 du S1985 .
en pratique comment ca se passe ?
je relie juste le 54 du S1985 au 4 de mon nouveau slot ? ou il y a d'autres subtilités que j'ignore ..?
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
c'est exactement cela le pin 54 au 4 du nouveau slot
attention souder sur le S1985 demande une panne fine et de la dextérité , on a vite fait un pont avec la patte a coté
le fil aussi doit être fin ainsi que l'étain
pour l'inter on peux le mettre en face arriére , mais c'est moins pratique et plus dur a percer
attention souder sur le S1985 demande une panne fine et de la dextérité , on a vite fait un pont avec la patte a coté
le fil aussi doit être fin ainsi que l'étain
pour l'inter on peux le mettre en face arriére , mais c'est moins pratique et plus dur a percer
Bon ca y'est j'ai passé le 1er stage !!
j'ai cablé tout en serie sur mon slot 1 sauf 5-8-10-16-46
ma fmpac fonctionne sur ma "rallonge" sans probleme !!
reste plus qu'à cabler le sltsl sur le S1985 ..
photos ce soir ou demain si j'ai le temps (et si ca marche)
sinon prevoyez une ambulance
Edité par
lexhick
Le 08/01/2013 à 15h23
j'ai cablé tout en serie sur mon slot 1 sauf 5-8-10-16-46
ma fmpac fonctionne sur ma "rallonge" sans probleme !!
reste plus qu'à cabler le sltsl sur le S1985 ..
photos ce soir ou demain si j'ai le temps (et si ca marche)
sinon prevoyez une ambulance
Edité par
lexhick
Le 08/01/2013 à 15h23
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
On croise les doigts pour toi
C'est fin un S1985, c'est quel pas pour les pattes ?
C'est fin un S1985, c'est quel pas pour les pattes ?
C'est pas TurboSEB qui cherchait des pièces de Sony justement
merci sven
j'ai pas de flux , mais je peux cacher avec un peu de scotch effectivement..
j'espere ne pas le faire fondre
et merci pour vos commentaires rassurants
(moi qui flippe deja un max !!)
j'ai pas de flux , mais je peux cacher avec un peu de scotch effectivement..
j'espere ne pas le faire fondre
et merci pour vos commentaires rassurants
(moi qui flippe deja un max !!)
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
1) Tu prends un fil, tu l'étame gentiment.
2) Tu superposes ton fil étamé sur la patte à souder.
3) Tu flirtes ton fer sur le fil qui doit faire suffisamment chauffer la Pin de la Puce pour que l'étain qui se trouve sur le fil du dessus adhère sur le la pin en dessous
Tu me dis si un truc t'échappe
Edité par
igal
Le 08/01/2013 à 19h29
2) Tu superposes ton fil étamé sur la patte à souder.
3) Tu flirtes ton fer sur le fil qui doit faire suffisamment chauffer la Pin de la Puce pour que l'étain qui se trouve sur le fil du dessus adhère sur le la pin en dessous
Tu me dis si un truc t'échappe
Edité par
igal
Le 08/01/2013 à 19h29
Répondre
Vous n'êtes pas autorisé à écrire dans cette catégorie
