L'atelier [RESOLU] SLOT 3.1 8250/55/80 Ajout d'un 3ème slot

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 03/06/2011 à 14h08
Ce POST a pour but l'intégration d'un troisième Slot "Etendu 3.1" sur la série des NMS 8250, 8255 et 8280.
J'ai décidé de recréer cette page qui synthétise l'ensemble des informations et expérimentations qui ont menées à la résolution du Sujet!

LES CAPACITES DU SLOT 3.1:

Le résulta est au delà de toutes mes espérances puisque toutes les Roms testés fonctionnent parfaitement.
FM Pac, Music Module, Scc, MegaFlashrom SCC 128Ko / 256Ko / 512Ko, Rom Konami, Rom Sony, Leila_K démo SCC 512Ko. CF Sunrise.
Pour faire simple, toutes les Roms embarquées de tous les périphériques fonctionnent.
Evidemment, le I/O de tous les périphériques est fonctionnel sans aucune exception.

Deux exceptions à ce tableau idyllique Metal Gear 2 et Manbow 2.
L'exécution de ces deux programmes est corrompue.
Après différentes prises d'informations, il s'avère que ces deux Jeux ne peuvent se lancer sur aucun port étendu!

SCHEMA ET IMPLANTATION:

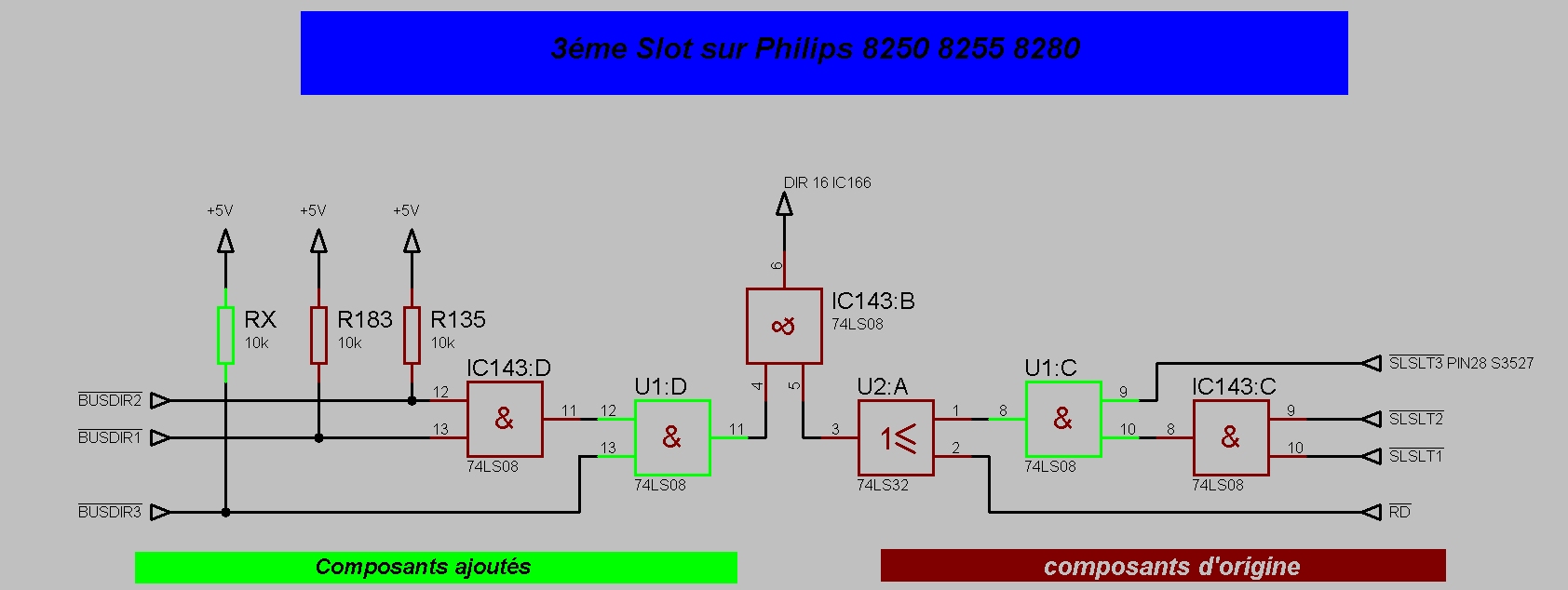

voici le Schéma Complètement refait par Jipe:


J'ai essayé d'en faciliter la lecture en forçant le trait.


Voici l'implantation finale.


LE DANGER EST LA:

Une attention toute particulière doit être porté sur le sens du Port cartouche EDGE 50.
1) Le plus simple étant de repérer dès le départ une Face Paire et une Face Impaire.
2) La cartouche telle que présenté s"enfiche dans le connecteur:
3) Etiquette de la Cartouche est positionnée du coté Paire du connecteur Edge, et le Détrompeur de la cartouche est positionné à Extrémité avec le nombre 50.

En cas d'inversion des points ci dessus, vous risquez d'endommager irrémédiablement votre MSX.

LE TUTORIEL:

LA PARTIE DESTRUCTIVE:
A)
Il faut interrompre la continuité entre les Pins 4 et 11 de 74LS08 en IC143.
La piste se trouvant coté composants de la carte mêre!
Il vous faudra donc dessouder le 74LS08 en IC 143 pour visualiser et couper la piste qui relie ces deux Pins!
Désolé je n'ai pas pris de photo, mais la piste est toute simple, courte et franche. Il suffit de couper à sa mi-longueur.
A défaut, voici la partie arrière de la carte mère ou l'on voit bien qu'aucune piste ne lie ces deux points.


B)
Il faut interrompre la continuité entre la Pin 8 du IC 143 et la Pin 5 de IC 181.
Un coup de multimètre pour être certain qu'il y a bien continuité entre ces deux Pins.
La aussi, j'ai omis de prendre une Photo de la piste coupée, la piste est très fine, et se trouve sur la face composants de la Carte mère!
La photo ci dessous présente la face arrière de IC 181.

Nb: Il me semble que IC 181 est inoccupé sur les modèles 8280 contrairement aux modèles 8050 et 8255.
Il faudra quand même couper la piste car des signaux transitent sur ces points!

LA PARTIE CONSTRUCTIVE:

Détournement d'une Nape IDE 80 Pins:








Fabrication de la nappe 2 X 25 Pins:





Repérage et marquage des nappes et port cartouche:




Première étape:

Croisé des nappes:

Vue explicite du câblage:



Dévisser cette partie du câdre:


Les deux nappes se soudent parallèlement en commençant par la nappe IMPAIRE de 1 à 49.


Puis la nappe PAIRE de 2 à 50.

Nb: Le cadre métallique de la carte mère vient faire étau sur les deux nappes grâce à une épaisseur de Caoutchouc.

Finition du câblage du port cartouche coté IMPAIRE:

Nb: compter 1, 3, 5 etc..

Finition du câblage du port cartouche coté PAIRE:

NB: compter 2, 4, 6,8 etc...

L'assemblage NAPPE et PORT cartouche est terminé.
Il manque cependant 3 fils à souder indépendamment des nappes.
Les 3 fils à souder vont de PORT cartouche coté PAIRE aux PINS suivants:
SLOT Pin 4 => IC 169 Pin 3
SLOT Pin 8 => IC 125 Pin 9
SLOT Pin 10 => LS08 Pin 13 (il s'agit du LS08 monté en gigogne au dessus de IC143. Pas celui du bas, mais celui du haut ;) )

Le reste est un jeu d'enfant puisqu'il ne reste plus qu'à suivre l'implantation:

Le LS08 monté en gigogne doit être câblé tel que:
LS08 Pin 8 => IC 181 Pin 5
LS08 Pin 9 => IC 169 Pin 2
LS08 Pin 9 => IC 101 Pin 28

Une vue d'ensemble détaillée une fois l'ensemble relié:


Renforcer le montage en gaînant les 3 fils indépendants aux deux nappes:



FIN DU TUTORIEL DU MONTAGE DU SLOT 3.1:

Voici le montage qui convient à l'insertion du SLOT 3.1 au travers du SLOT 2 du 8250.








Il est a noter que j'ai choisi de ne pas recouper la nappe IDE que j'ai récupéré. Elle mesure 48 Cm et ne pose aucun problème dans le lancement de quelque Rom que ce soit.


Il est quand même préférable de limiter la longueur de la Nappe.
Avec un Nappe Mono-brin de bonne qualité 30 Cm devrait être un bon compris, d'autant que cela suffit à placer le Connecteur à l’extérieur du MSX et posé par dessus dans le bon SENS.

Un grand merci à Jipe pour sa disponibilité, ainsi que toute la partie Recherche et développement. Edité par igal Le 01/11/2011 à 13h56


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 03/06/2011 à 15h07
j'ai déja bossé sur ce montage avec galine et il me reste des notes dans un coin

je me met en mode recherche ............................


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 03/06/2011 à 15h45
Cela m'intéresse vraiment.
Surtout si ce slot est compatible Beer IDE ;)
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 03/06/2011 à 16h26
voici ma solution plus facile a réaliser que celle de HansO



2 pistes a couper

un 74LS08 a monter en gigogne

un cable nappe a souder en paralélle sur le slot existant et un connecteur cartouche

*** attention il faut limiter la longueur de la nappe a 20 cm sous peine d'avoir des mauvais fonctionnement des cartouches ***



:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 03/06/2011 à 17h24
Ce tutos tombe a pique, je voulais moi aussi monter un 3eme slot. Le slot expander que j'ai n'etant pas compatible avec ma cartouche megaflash rom scc. (impossible de flasher erreur!!)
Je vais donc suivre de pret ce topic. :top


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 03/06/2011 à 17h47


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 03/06/2011 à 17h51
Attention certaines cartouches ne fonctionnent pas dans un slot étendu et le 3éme slot EST un slot étendu

pour OPF il faudra peut être utiliser l'option /Fxx


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 03/06/2011 à 18h11
@ MsxLégend.

Peux tu poster le plan complet de la Carte Mère stp?

Je voudrais faire l'implantation en tailler réelle de sorte à être très accessible à tous ;)
Nb: Le S3527 se trouve tout en haut à gauche de la carte mère!

Merci.


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 03/06/2011 à 18h23
pour le 74LS32 c'est le IC 181 et non le IC 111 , il est situé juste au dessus du IC 111 et n'est pas marqué sur le plan (sic)

mais il est bien marqué sur la sérigraphie du circuit imprimé !!

se référer au plan du 8280 qui a la bonne sérigraphie


:noel
Site web
pegase Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 21/11/2009 à 21h52

Messages: 974

Le 03/06/2011 à 19h17
je n'ai qu'une chose à dire : aux slots l'arbitre !! :D

Peg'


Rétro ... mais pas trop !

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 03/06/2011 à 19h30
voila j'ai retrouvé mes notes

il faut souder tous les fils de la nappe sauf

la broche 4 qui va au signal /SLT31 pin 28 du S3527 et 9 du LS08
la broche 10 qui va au signal /BUSDIR3 broche 13 du LS08
la broche 8 qui va au signal /EXINT3 broche 9 de iC 125-2

les broches 5 , 16 et 46 ne sont pas connectées



:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 03/06/2011 à 19h41
Sauron Veille! :oups :oups :oups

Merci Jipe :lol

]

En attendant une vue d'ensemble sur la carte mère :p

Dès que j'ai un plan de la Carte mère complète, je dessinerai l'implantation ^^


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 03/06/2011 à 22h05
Igal, je l'ai hebergé ici -> http://img853.imageshack.us/img853/9053/cmorigine.png

Je te laisse faire le traçage au crayon fin, pas de paté hein :oups

a+ :D


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 04/06/2011 à 22h43
Bonsoir.

Après de longues hésitations quant à la position du Connecteur EDGE 50 vis à vis des connections en face arrière de la carte mère, la maquette ci dessous devrait être juste (j'espère :sick )

La maquette n'est pas terminée et pour cause, je ne sais pas ou récupérer les signaux sur le Schéma de Jipe :fou (Faute à mon ignorance)



@ Jipe:
Peux tu me m'expliquer ou récupérer les signaux!
Que faut il faire avec les résistances?


Merci :D


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 05/06/2011 à 00h27
Tu as le detail des pins port cartouche ici
http://www.faq.msxnet.org/connector.html


pin 45 et 47 pour le RX, c'est le +5v
Le reste est d'origine je pense ... Edité par MSXlegend Le 05/06/2011 à 00h36
