L'atelier Fabriquer sa MegaFlashRom ASCII

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 06/08/2010 à 16h36
Fournitures :

une cartouche ASCII en mapper 8k chip LZ93A13

une Flashrom Am29F040

une résistance de 4,7 Kohms (Jaune Violet Rouge)

un interrupteur miniature

du fil fin

Déssouder la ROM de la cartouche (c'est le composant avec 28 pattes qui n'est pas marqué LZ93A13)

sur la Flashrom relever les pattes 1 , 2 , 22 , 24 , 30 31 et 32 et les couper légérement

souder la Flashrom a la place de la ROM ( attention a l'encoche repére qui doit être du même coté que le point du LZ93A13 )

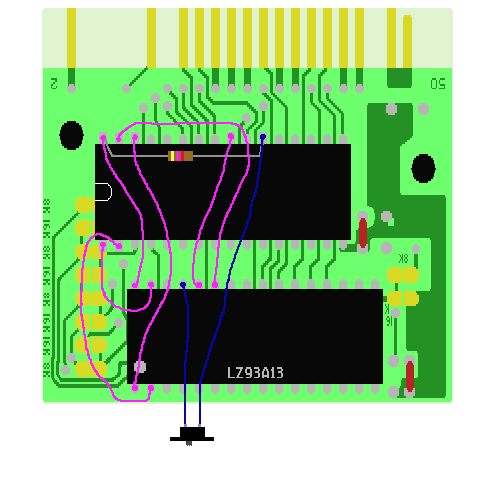

Schéma du cablage.

relier patte 1 Flashrom a patte 31 LZ93A13 (A18)

relier patte 30 Flashrom a patte 1 LZ93A13 (A17)

relier patte 2 Flashrom a patte 2 LZ93A13 (A16)

relier patte 24 Flashrom a patte 28 LZ93A13 (/OE)

relier patte 31 Flashrom a patte 27 LZ93A13 (/WR)

relier patte 32 Flashrom a patte 32 LZ93A13 (+5V)

souder une résistance de 4,7 Kohms entre patte 32 Flashrom et patte 22 Flashrom

relier patte 22 Flashrom a l'interrupteur coté résistance

relier patte 29 LZ93A13 (/SLTSL) de l'autre coté de l'interrupteur

et voila c'est prêt a fonctionner !!


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 06/08/2010 à 16h49
le logiciel FLLOAD.COM est spécifique a cette cartouche dévellopée par K.Tsijikawa

flload.zip

la syntaxe est FLLOAD Titre.ext /Sxx

Sxx correspond au numéro du slot 01 pour slot 1 , 02 pour slot 2

on ne peux charger que des Megaroms ayant le systéme de mapper a blocs 8K

ex: Bubble Bobble , 1942 , Arkanoid

Tips : blueMSX sera une bonne aide pour savoir le type de mapper de la cartouche ;)


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 06/08/2010 à 17h07
a savoir qu'il existe plusieurs sortes de puces pour faire un mapper ASCII

les plus courantes sont le M60002 ASC2 et le LZ93A13 ASC1

le schéma de la Flashrom a partir du Mapper M60002 sera abordé une autre fois

quelque soit la puce employée la fonctionnement est identique

il vaut mieux partir d'une cartouche 128K (1Mb) pour la compatibilité du brochage de la rom


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 07/08/2010 à 11h00

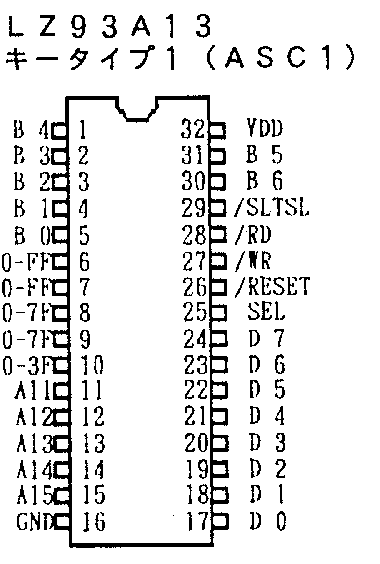

voici le brochage de la puce LZ93A13



:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 14/02/2012 à 15h13
pour le détail des pattes 6 a 10

7 8 9 et 10 /OE xx-yy: xx-yy (0) Output Enable

6 /WE 80-FF: 80-FFh (0) Write Enable

plus quelques kanjis

je ferai une photocopie a l'ocassion


:noel
Site web
TheWhipMaster Membre non connecté

Villageois

Rang

Avatar

Association

Inscrit le : 27/11/2011 à 09h13

Messages: 579

Le 15/09/2013 à 16h42
C'est la eseram mais cette fois en flashrom, non ?


HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 16/09/2013 à 17h01
j'ai lancer la fonction rechercher sur mon PC -> rien trouvé

il faut que je fouille dans une pile de CD-ROM de sauvegarde :oups


:noel
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5301

Le 16/09/2013 à 17h41
Quels sont les jeux qui utilisent ce montage ? J'en ai peut un que je peux ouvrir !


banniere-ericb59e
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 16/09/2013 à 17h56
voila la liste des cartouches a mapper ASCII LZ93A13 en 128K et pages de 8K

Arkanoid II
Fire Ball
Mississipi ....
MSX english japanese dictionary
Ninja Kun MSX2
Return of Jelda
Tengoku yoitoko
Tetris
Zoid

aprés il y a des versiopn en pages 16k

il faut juste changer des straps c'est la même plaque

Dungeon Hunter
Girly Block
Asada Mahjong
Mars
Garakuta
Tengoku
Victoria's Nine II


:noel
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5301

Le 16/09/2013 à 18h47
J'ai arkanoid2.
Mais ça me mets les boules de devoir l'ouvrir :|


banniere-ericb59e
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 16/09/2013 à 18h57
t'es pas obligé

je vais re-scanner les impressions que j'ai , c'est du A4

pas retrouvé les fichiers sur mes CD-ROMS :(


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 17/09/2013 à 13h07
voici les images

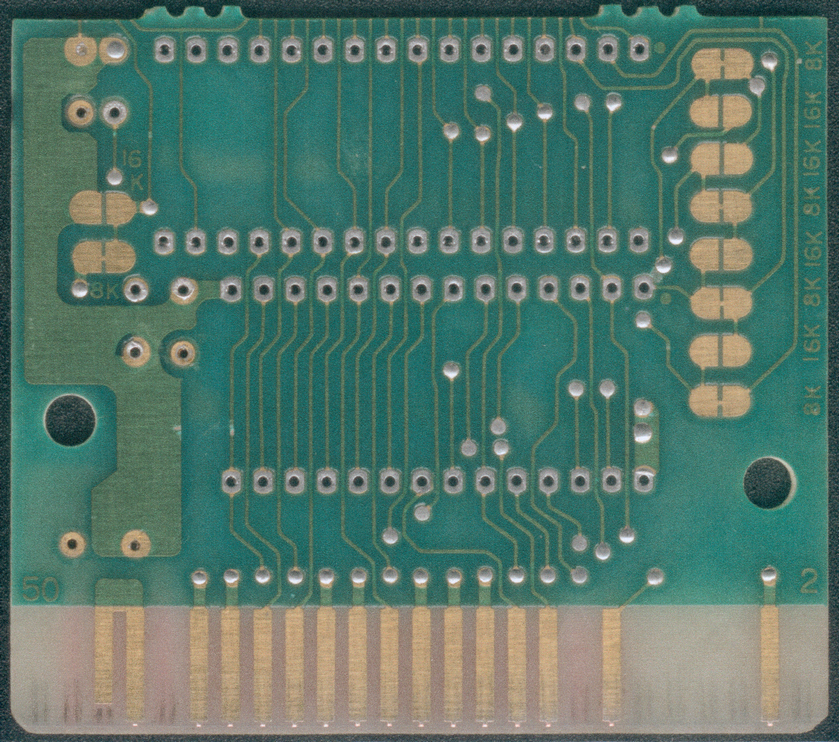

coté composant

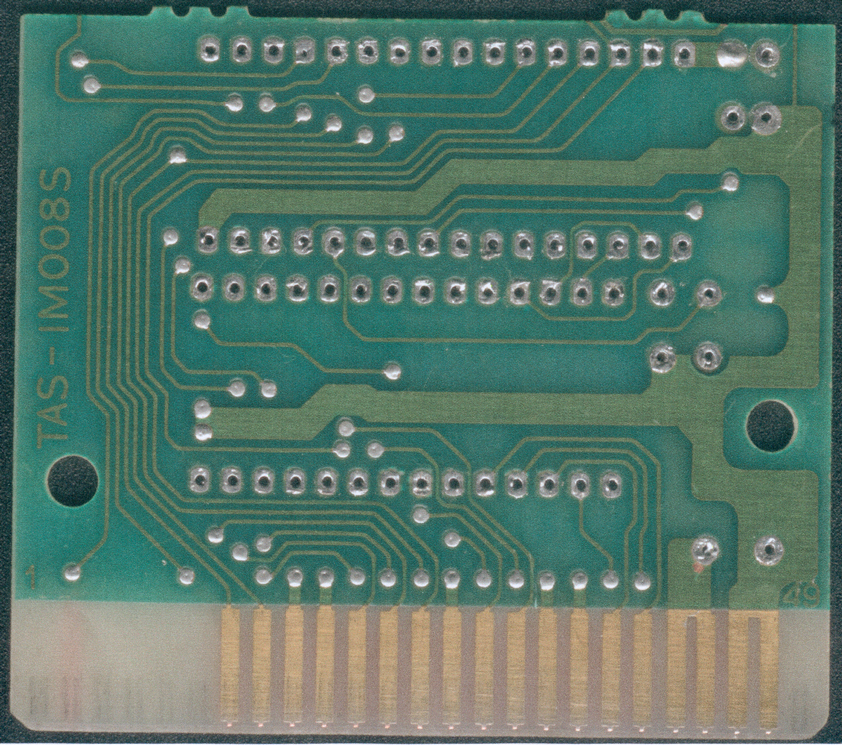

coté soudures


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 17/09/2013 à 13h11
attention pour une mega-flasrom il faut modifier le cablage

sur les scans la puce 28 broches est la rom , la puce 32 broches est le LZ93A13


:noel
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5301

Le 18/09/2013 à 16h57
Merci Jipe.

Sur le schéma du haut il y a deux composants à 32 broches.
Je vois qu'il y a donc les 4 pins de gauches de la flashrom (sur le schéma) qui ne sont pas cablés sur le PCB mais avec des fils.

Si je reproduit le cablage du PCB ici scanné, + les 4 fils en plus c'est bon ?


banniere-ericb59e
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 18/09/2013 à 17h09
en effet la flash a 32 pins et la rom d'origine 28

il faudrait redessiner le circuit pour l'adapter a la flash


:noel
Site web
