L'atelier Fabriquer sa MegaFlashRom ASCII
Reprise du message précédent
regarde je crois avoir la solution dans le topic cartouche SEMI UNIVERSEL 2 74LS670 + 1 74LS02 + 1 EEPROM !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
TheWhipMaster :
des que je rentre je me fait une serie de test avec plusieurs mapper pour identifier la solution la moins chere ,histoire que notre Eric national lance sa cartouche
Pour motiver les troupes, je peux dire que je vous ai prévu (à tous les MSXiens) un beau cadeau de noël ! (CF : Shin Keiro Project)
Mais tel que c'est partis avec mes 2 mains gauches et ma myopie -15, faire le prototype moi même risque de me mener jusqu'à noël 2028 !
Edité par
ericb59
Le 12/10/2013 à 16h07

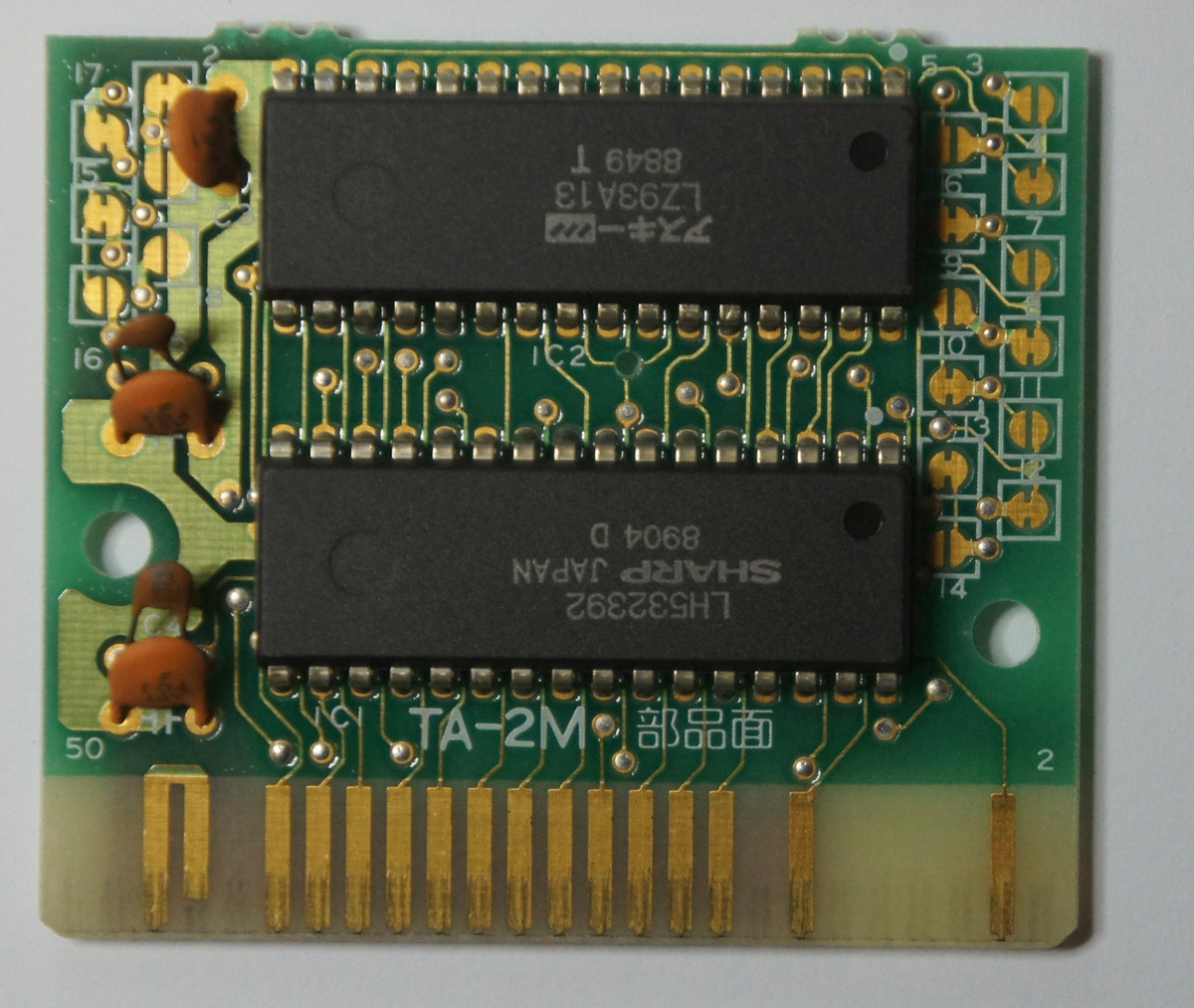

J'ai ouvert la cartouche THE RETURN OF ISHTAR
Dedans il y a un LZ, donc c'et un mapper ASCII

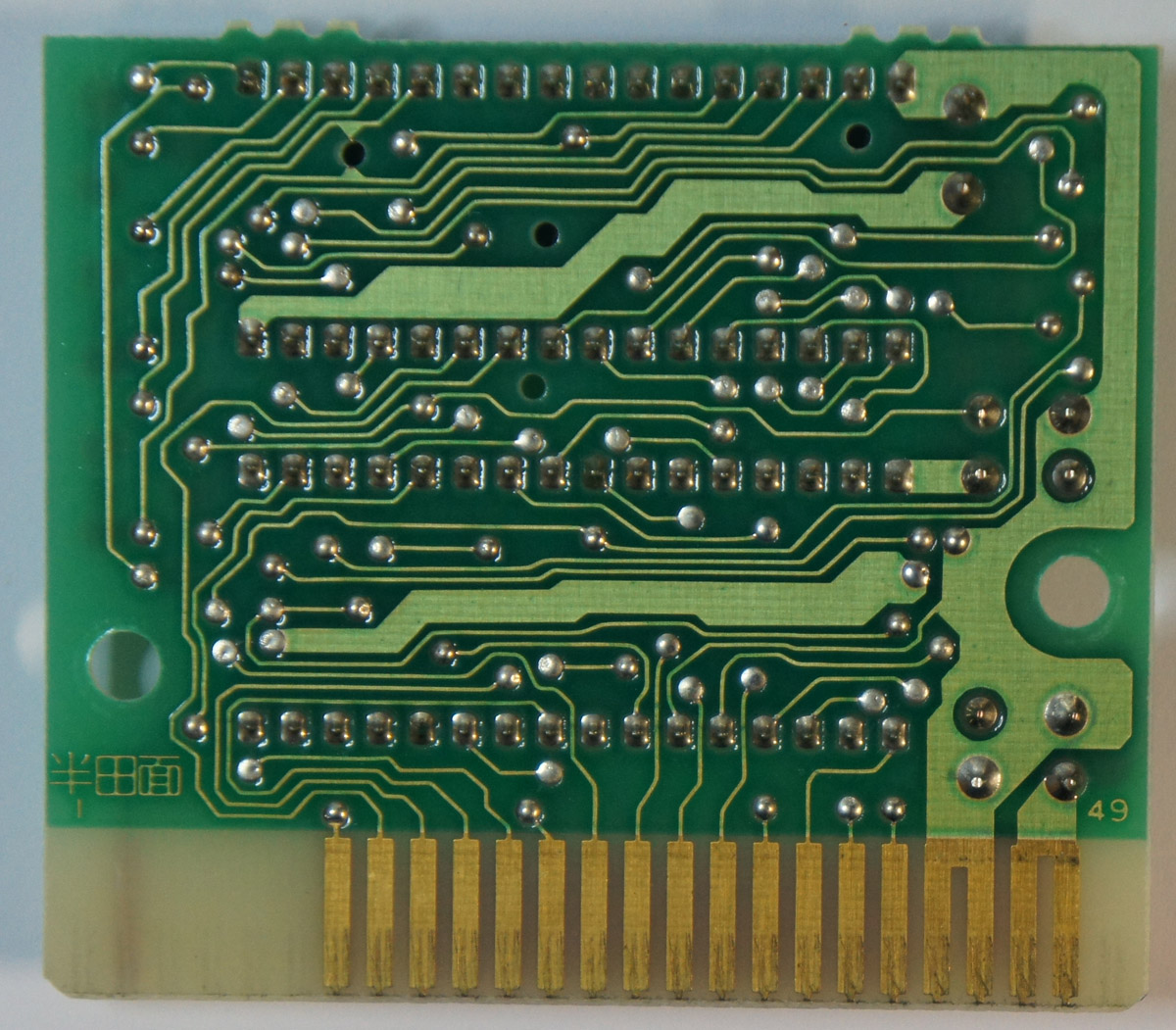

Mais le PCB n'est pas comme les autres... Il y a beaucoup plus de straps...
Dedans il y a un LZ, donc c'et un mapper ASCII
Mais le PCB n'est pas comme les autres... Il y a beaucoup plus de straps...
Je viens de me livrer à une petite expérience...
J'ai une version disquette de Nemesis 3 (conversion de MArtos).
J'ai transformé cette disquette en ROM avec DSK2ROM
J'ai flashé cette ROM dans mon Proto de cartouche à Mapper ASCII 8K
et bien... Le Nemesis 3 Démarre parfaitement ! Il y a même le son SCC si une cartouche SCC est présente dans le second port cartouche...
J'ai fait un relevé de des Straps du PCB original ASCII, pour voir les différences entre le mapper 8k et le mapper 16 k
Voici ce que j'ai trouvé pour le mapper 16k
03LZ (B2) --3AM(A15) -- 24AM(OE)
02LZ(B3) --
04LZ(B1) --29AM(A14) --3AM(A15)
05LZ(B0)--28AM(A13)--29AM(A14)
13LZ(A13)--26BUS(A13)--28AM(A13)
25LZ--+5V--GND
Par contre j'ai l'impression que la masse va aussi sur le 29LZ, ce qui me semblerai très étrange...
Mon cher Jipe peux tu me confirmer ce relevé ?
Y aurait il autre chose à changer pour faire un mapper 16 k ?
Voici ce que j'ai trouvé pour le mapper 16k
03LZ (B2) --
02LZ(B3) --
04LZ(B1) --
05LZ(B0)--
13LZ(A13)--26BUS(A13)--28AM(A13)
25LZ--
Par contre j'ai l'impression que la masse va aussi sur le 29LZ, ce qui me semblerai très étrange...
Mon cher Jipe peux tu me confirmer ce relevé ?
Y aurait il autre chose à changer pour faire un mapper 16 k ?

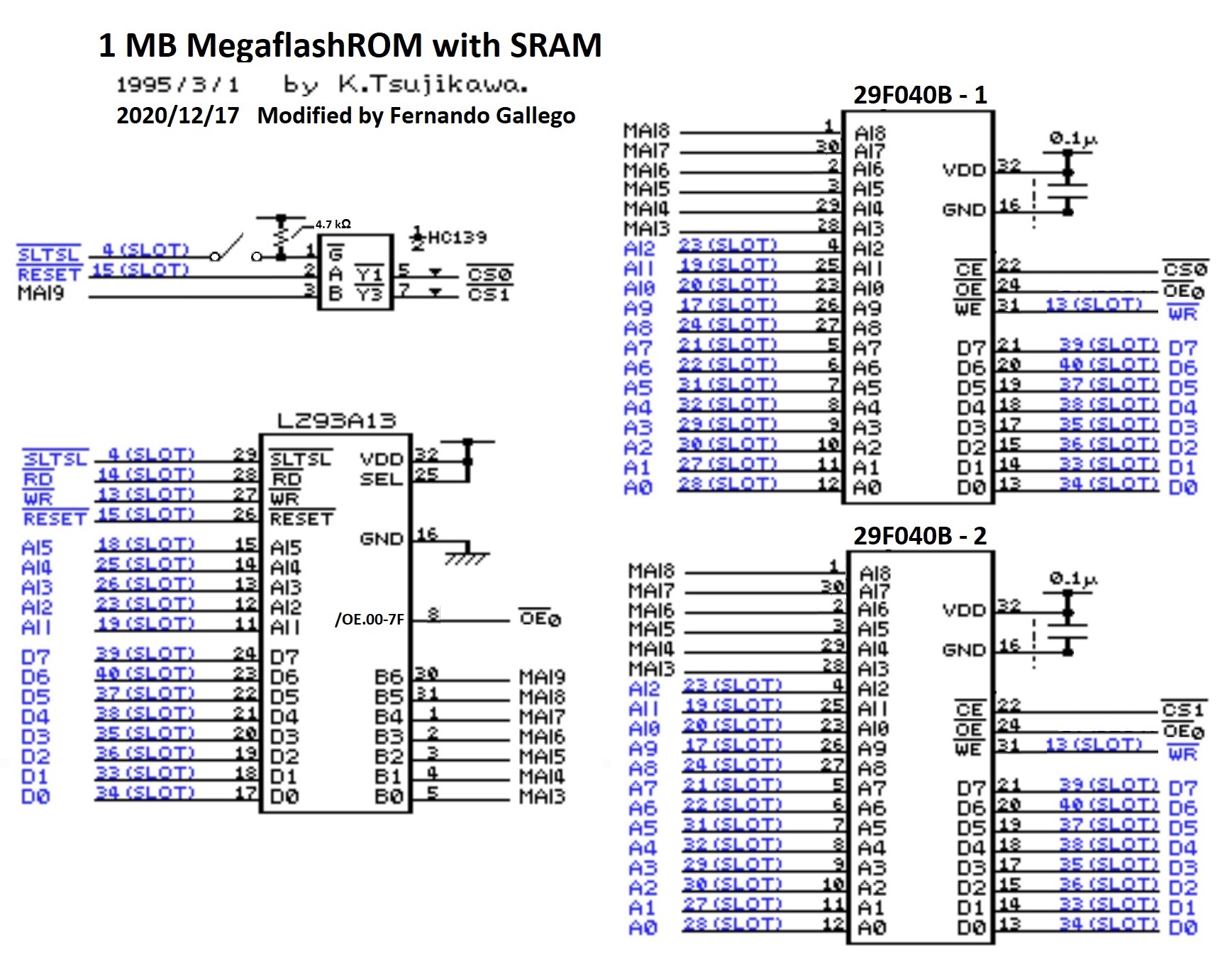

Hi Folks. I´ve changed the FL8 source code in order to support dual 29F040b connected at the LZ93A13, for this project of an ASCI1 - 1 MB MegaFlashROM with a 32 KB SRAM:
File: FL8dual.zip
File: FL8dual.zip
Also, the post related to this project:
http://msxprojects.blogspot.com/2020/12/diy-assembling-1-mb-ascii-megaflashrom.html
Thanks for all the hints folks.
Cheers from Brazil.
-Fernando.
http://msxprojects.blogspot.com/2020/12/diy-assembling-1-mb-ascii-megaflashrom.html
Thanks for all the hints folks.
Cheers from Brazil.
-Fernando.
fernando
