Le 18/09/2013 à 17h09

Reprise du message précédent

en effet la flash a 32 pins et la rom d'origine 28

il faudrait redessiner le circuit pour l'adapter a la flash


:noel
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

Le 18/09/2013 à 18h17
Sur le coté composant, pour le LZ on vois des pistes qui vont vers le bord du PCB


Ces pistes ne servent à rien ... ?
IL y a donc des pins du LZ qui ne sont connectés à rien... C'est bien ça ?


banniere-ericb59e
Site web
SveN Membre non connecté

Villageois

Rang

Avatar

Groupe : compte ++

Inscrit le : 22/11/2011 à 21h14

Messages: 865

Le 18/09/2013 à 18h23
Absolument...


Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

Le 18/09/2013 à 18h28
Merki ! ;)


banniere-ericb59e
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

Le 18/09/2013 à 19h54

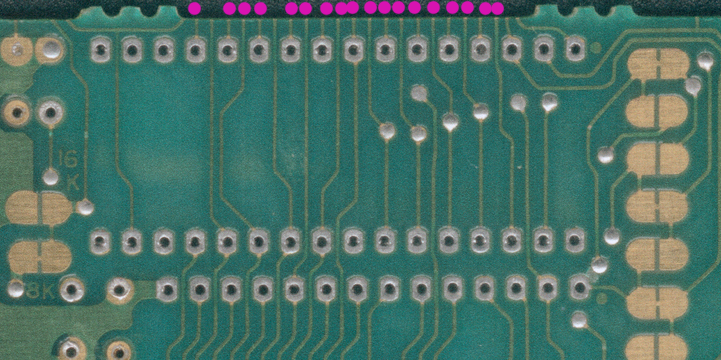

Sur les points de soudure au dessus des connexions au slot MSX
Est-ce une connexion à la pin du slot qui se trouve en dessous ? ou pas de connexion ?

Edité par ericb59 Le 18/09/2013 à 19h54


banniere-ericb59e
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 19/09/2013 à 14h34
ces points de soudures s'appellent un via

ça permet de commencer une piste d'un coté du circuit et de la continuer sur l'autre face

donc connexion mais il faut changer de face pour continuer


:noel
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

Le 19/09/2013 à 20h32
oui, j'ai bien vue que la piste passait de l'autre coté.

ce que j'ai du mal à voir c'est si ce Via est connecté juste en dessous sur le connecteur.
on vois bien comme une trace de cuivre, mais elle à l'air effacée, alors je ne suis pas sur de moi !


banniere-ericb59e
Site web
SveN Membre non connecté

Villageois

Rang

Avatar

Groupe : compte ++

Inscrit le : 22/11/2011 à 21h14

Messages: 865

Le 19/09/2013 à 21h56
La connexion pointée entre le via et le bus sont en contact ... c'est juste qu'il doit y avoir une couche de vernis à l'endroit qui te semble "effacé" ..


Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

Le 20/09/2013 à 06h25
merci bien.
^^


banniere-ericb59e
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 20/09/2013 à 11h17
ceci est le scan d'une impression sur papier donc obligé que ça morfle coté détail

je n'ai pas de carte vierge ou montée sous la main et celle de ma mega-scsi pleine de fils partout n'arrangera rien !!


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 28/09/2013 à 08h40
Difficile à dire sans schéma d'autant que les données et adresses semblent mélangées :p
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

Le 29/09/2013 à 12h28
J'ai plusieurs questions sur le cablage de la megaflash ASCII.

Sur les SCANS on voit que les pins
41-43 du bus et 44-46 du bus sont reliées ensembles.
aussi les pins 45-47 du Bus sont reliées enemble, et semble connectées à la pin 32 du LZ et à la pin 32 de l'EEPROM

est-ce exact ? Et faut il faire pareil pour mon prototype ?

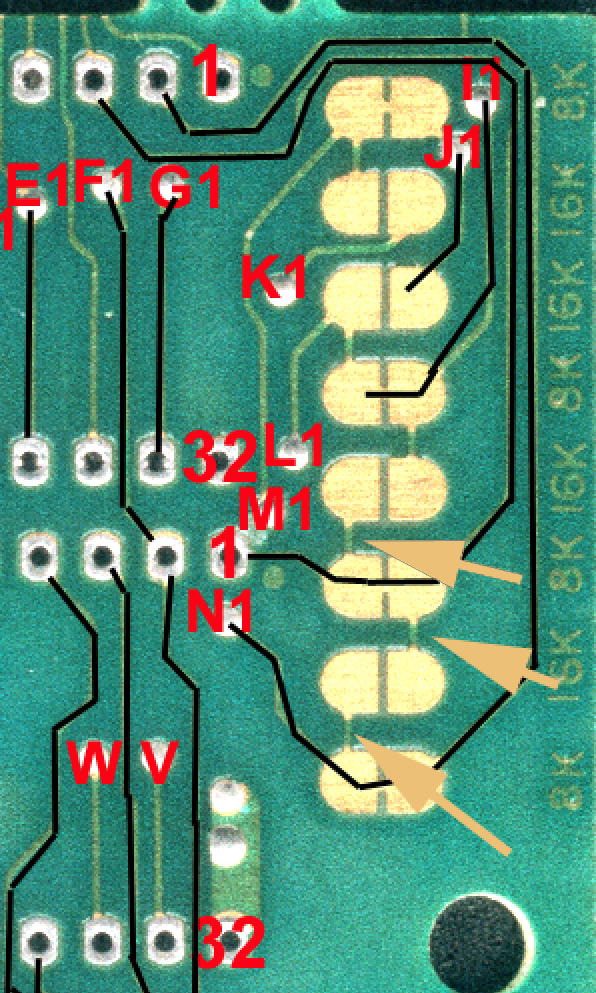

ensuite sur la face composant, sur la droite il y a des "patchs" qui servent sans doute à différents paramétrages, comme des switch je suppose.


Ces "patchs" semblent tous connectés (voir là où il y a une flèche orange), est-ce bien le cas ?


merci de vos réponses :gne


banniere-ericb59e
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 29/09/2013 à 14h48
pour les bornes doublées :

41 43 - 0V ou GND

45 47 - +5V

44 46 - SW1 SW2 détection cartouche

32 du LZ et 32 de l'EPROM sont donc reliés au + 5V

ce que tu appelles des "patchs" sont des straps

regarde bien il y a 2 config 8k et 16k

les DSK2ROM sont en 8k donc on peux simplifier le schéma


:noel
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

Le 29/09/2013 à 15h11
Merci pour ces précision Jipe.

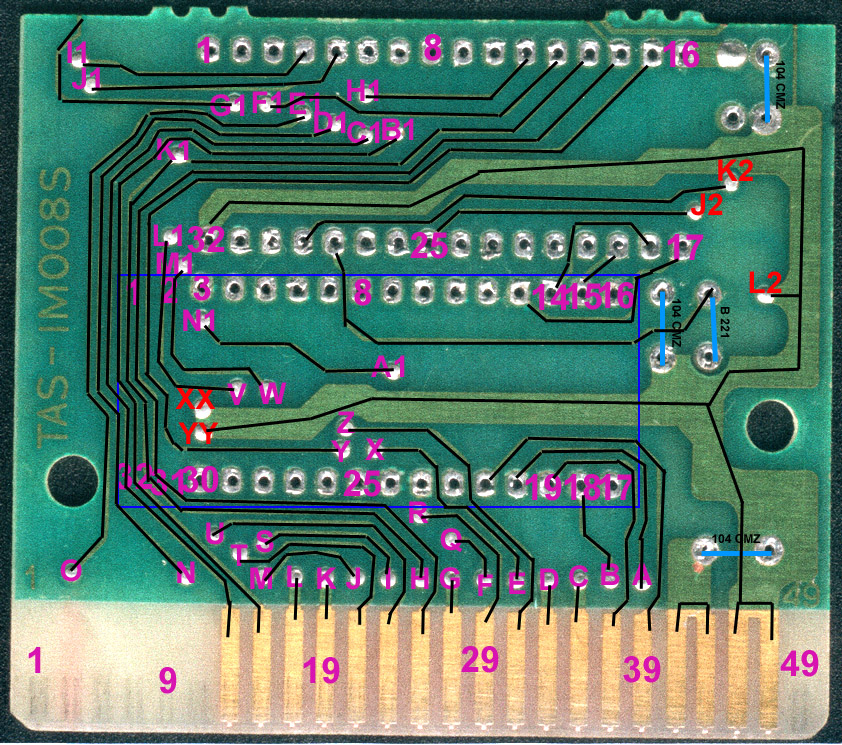

Je replace ici les scans que j'ai annotés.




voici les liaisons que j'ai identifiées


BUS MSX

01
02
03
04--29LZ
05
06
07
08
09
10
11
12
13--27LZ
14--28LZ
15--26LZ
16
17--29AM
18--15LZ
19--27AM--11LZ
20--25AM
21--03AM
22--04AM
23--02AM--12LZ
24--29AM
25--14LZ
26--13LZ
27--09AM
28--10AM
29--07AM
30--08AM
31--05AM
32--6AM
33--12AM
34--11AM
35--19AM--20LZ
36--13AM
37--21AM
38--20AM
39--23AM
40--22AM
41--+43BUS + CONDO 104 CMZ
42
43--+41BUS
44--+46BUS
45--+47BUS
46--+44BUS
47--+45BUS+32LZ+32AM+25LZ + CONDO 104 CMZ
48
49
50


LZ93A13

01
02--26AM
03--01AM
04
05
06
07
08--24AM
09
10
11
12
13
14
15
16
17--11AM
18--12AM
19--13AM
20
21--20AM
22--21AM
23--22AM
24--23AM
25
26
27-
28 -- CONDO B 221
29
30
31
32


AM29F040

31-- 04LZ ??
30--05LZ ??



J'ai du mal à comprendre les pins 30 et 31 de l'AM29F040, avec le jeu des straps.

La pin 31 passe le VIA V, puis par le VIA L1, passe par le 3ème Strap, descend au 4ème puis repart vers le via I1 qui arrive enfin sur la pin 04 du LZ.
Est-ce que c'est bien ça ? :s


La config des straps de gauche indiquent une config à 8k je pense

Autre question... Sur une vraie cartouche il y a 4 condensateurs, 3 sont marqués 104 SMZ et 1 est marqué B 221.
J'imagine que je dois aussi placer ces condensateurs sur mon prototype ?
En language courant, c'est c'est quoi la valeur de ces condensateurs ? Que j'achète ce qu'il faut...

Merci d'avance;.. Edité par ericb59 Le 29/09/2013 à 19h55


banniere-ericb59e
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 29/09/2013 à 16h36
le circuit n'est pas pour un AM29F040 mais pour une rom

ce n'est pas appliquable directement


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 29/09/2013 à 16h41
Je sais pas si ca t'aidera, mais peut être mieux pour suivre les pistes d'un bout à l'autre :p

En rose: La face Paire.
En bleu: La face Impaire.




Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
