L'atelier Présentation de mon prototype MSX, le NC8

metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 16/06/2015 à 20h19
Bonsoir,

Ca fait un p'tit moment que je veux réalisé mon prototype MSX. Aprés lecture et recherche des différents schémas qui m'on servi a mettre en ouvre mon projet, le voilà enfin, le NC8.
Pourquoi avoir choisi le nom NC8 :hum Tout simplement pour : News Console 8bits

Je suis parti du MSX1, avec comme référence le schéma du NMS8020. C'est le seul que j'ai trouvé intéressant et qui n'a pas de MSXEngine. Il en existe d'autre bien sur, mais celui du NMS8020 est bien détaillé et bien lisible.

J'ai galéré un peu sur deux signaux. Le /INT et le RESET.

Je tiens a remercie Fabf pour son PCB qui m'a fait gagner beaucoup de temp. Créer un PCB, c'est du temp et c'est pas évident.
Aussi pour le temp passer a m'expliquer le probléme de certains signaux ;)

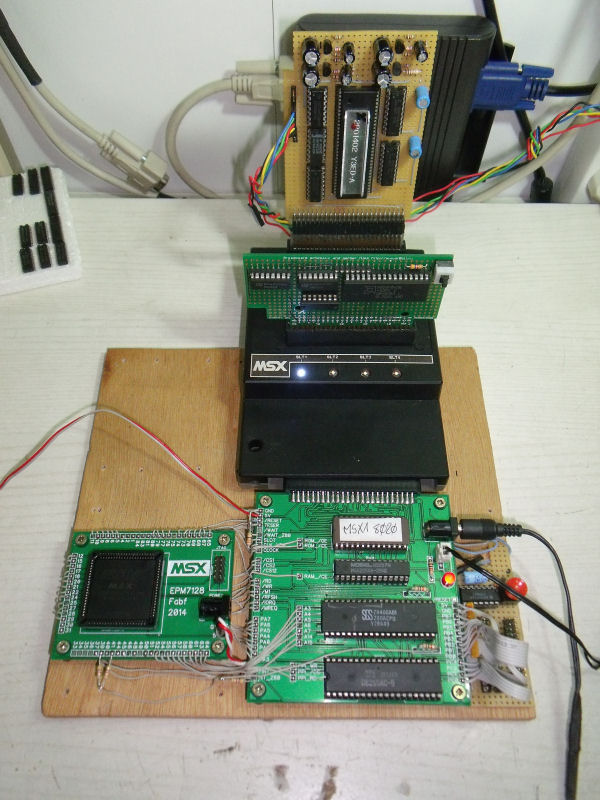

Vue d'ensemble du proto. Avec l'utilsation d'un ExpanderX4 et d'une la carte vidéo MSX2.

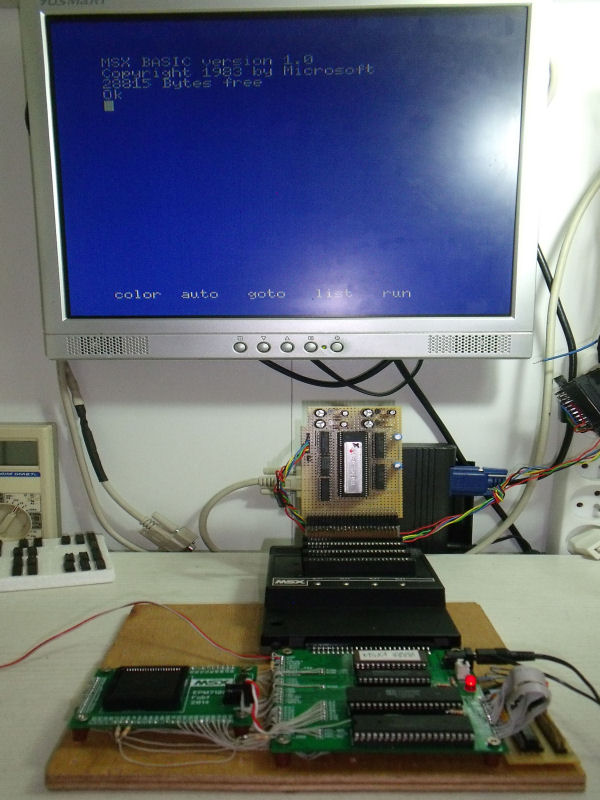

:| Un écran bleu, que du bonheur

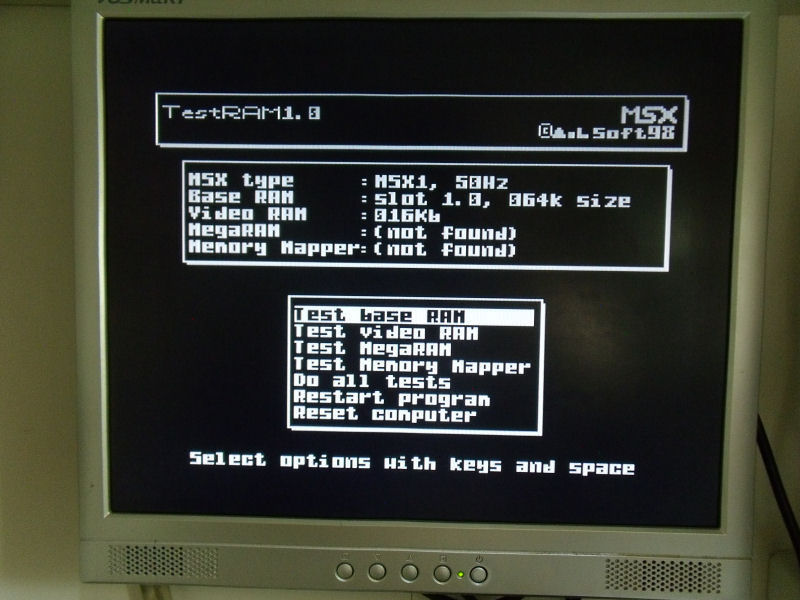

Test avec TESTRAM, j'ai pas compris pourquoi il me trouve 64K alors que 32K est sur le proto :hum

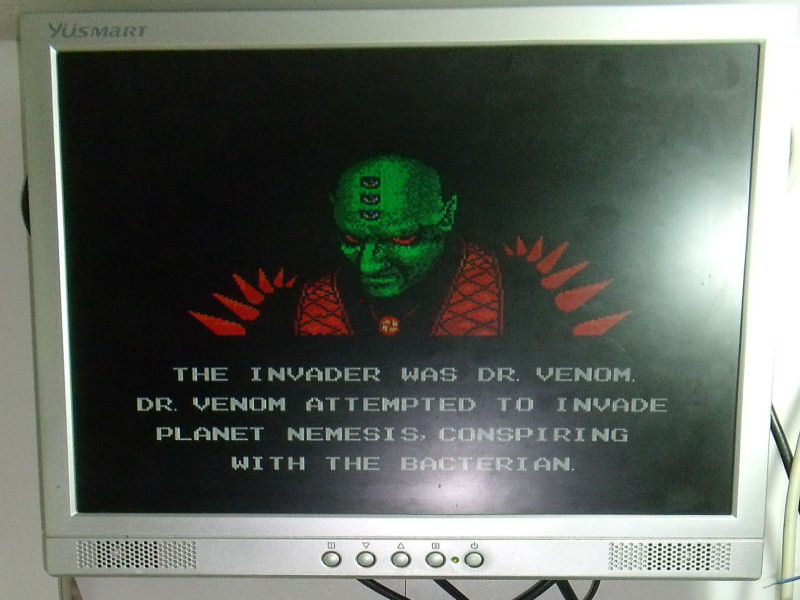

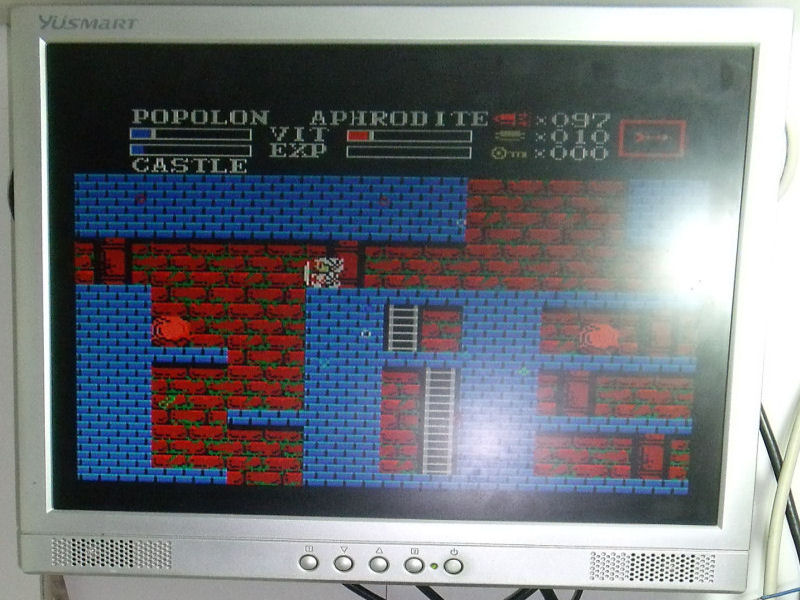

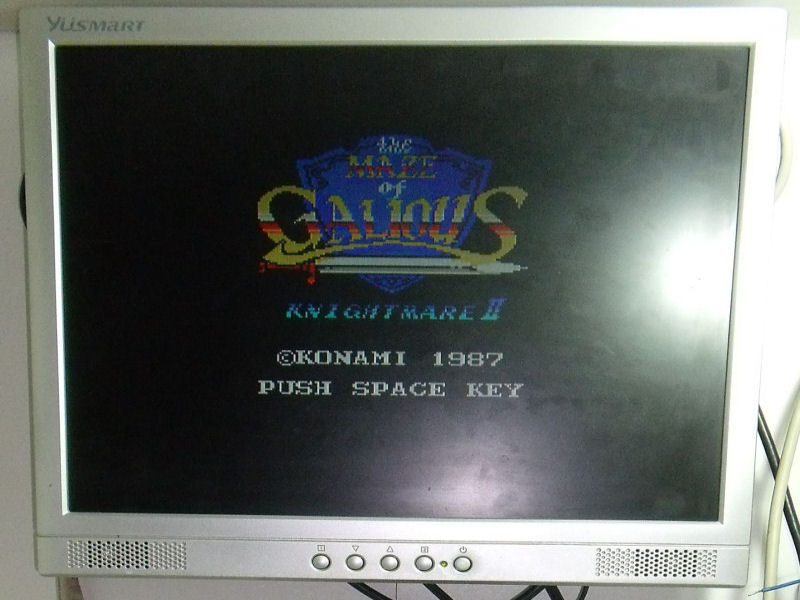

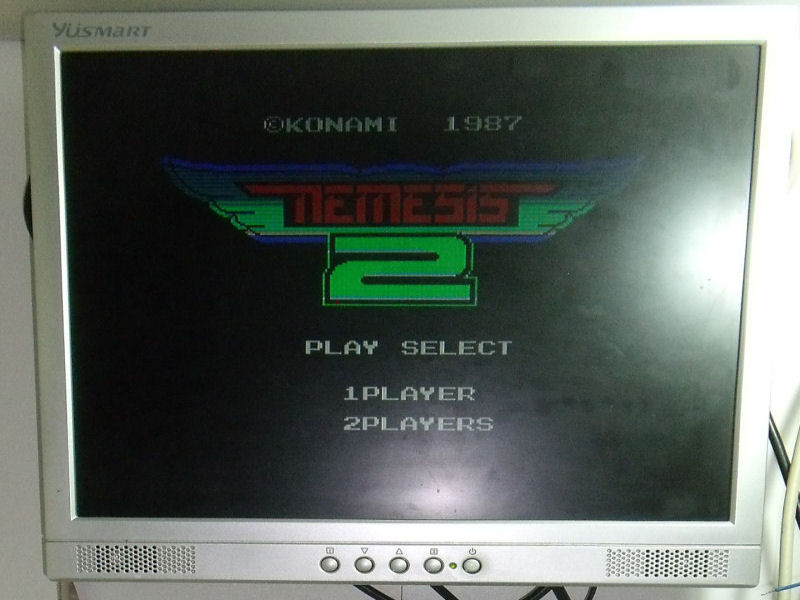

Bien sur, test de jeux incontournable, Nemesis 2 et Maze Of Galious en cartouche :D

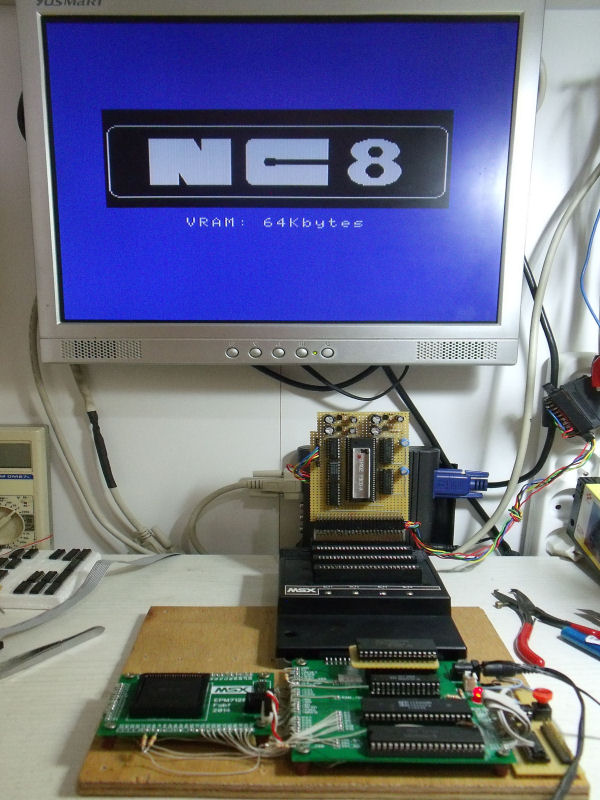

Là, je suis entrain de finaliser le passge en MSX2, mais voilà un p'tit aperçu avec le logo définit :siffle





....



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5494

Le 16/06/2015 à 20h32
Impressionnant :top
Le bouton rouge sur lequel c'est inscrit "Ne pas touché" c'est le Reset?



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 16/06/2015 à 21h11
Pour le logo je verrais bien les cotés de la capsule à même distance que le haut et le bas :D

Pour le reste, rien à redire, c'est propre et bien construit :top

Vivement la suite.
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 16/06/2015 à 21h13
Bravo :)

Supposons que tu ajoutes le registre F4 et un 9958, qu'est ce que le EPM7128 n'emule pas qui est dans un turbo-r?


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 16/06/2015 à 21h46
TurboSEB :
Le bouton rouge sur lequel c'est inscrit "Ne pas touché" c'est le Reset?


Oui. Et quand tu appui s dessus, il afiche à l'écran "Touche pas a ça p'tit c.." :lol :lol



Fabf :
Pour le logo je verrais bien les cotés de la capsule à même distance que le haut et le bas


J'ai refait le logo plusieurs fois a cause de la place qu'il prenait dans le SUBROM en supprimant des lignes. Mais j'ai complétement oublier de centrer tout ça.

Pas grave, le centrage du logo va vite a refaire.



Pour info : Un logo MSX2 ne doit pas dépasser 706 bits.



igal :
Supposons que tu ajoutes le registre F4 et un 9958 ...


C'est prévu, mais il faut déjà qu'en MSX2, il tourne correctement. Il faut que je rajoute la partie son, joystick, rtc ...



Citation :
... qu'est ce que le EPM7128 n'emule pas qui est dans un turbo-r?


Le mode R800 peut-etre. Edité par metalgear2 Le 16/06/2015 à 21h47



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 16/06/2015 à 21h57
metalgear2 :
[quote=TurboSEB]Pour info : Un logo MSX2 ne doit pas dépasser 706 bits.



Tu veux sans doute dire 706 octets ^^
6502man Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 19/08/2013 à 18h14

Messages: 815

Le 16/06/2015 à 23h09
Ouah SUPERBE :|

Franchement vous êtes trop fort les gars :)


Site web
Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3051

Le 16/06/2015 à 23h20
Un nouveau MSX est né, bravo à toi :top

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5301

Le 17/06/2015 à 07h09
et bé :|


banniere-ericb59e
Site web
HDCORP Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 12/10/2013 à 10h39

Messages: 235

Le 17/06/2015 à 07h20
Que de naissance au village en ce moment :p

Visiteur

Vagabond

Rang

Avatar

Message : 0

Le 17/06/2015 à 07h55
Salut MetalGear2,

Félicitations! Beau bébé!

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 17/06/2015 à 08h30
Le contre - plaqué c'est l'ancêtre de la bakélite non! Lol

@fabf: t'as posté un sujet avec le détail des signaux qui sortent de l'EPM7128?

=> tu m'étonnes que le village soit autant fréquenté. C'est la "Taverne" d'ali baba lol


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 17/06/2015 à 09h08
igal :
@fabf: t'as posté un sujet avec le détail des signaux qui sortent de l'EPM7128?



Non metalgear2 fait sa propre sauce ^^
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 07/07/2015 à 22h33
Bonsoir,

Quelques news sur mon proto NC8.
Aprés quelques déboires au passage en MSX2, peut-être a cause de l'Expander externe, j'ai pas voulu m'attarder trop dessus et j'ai directement fait le saut en MSX2+

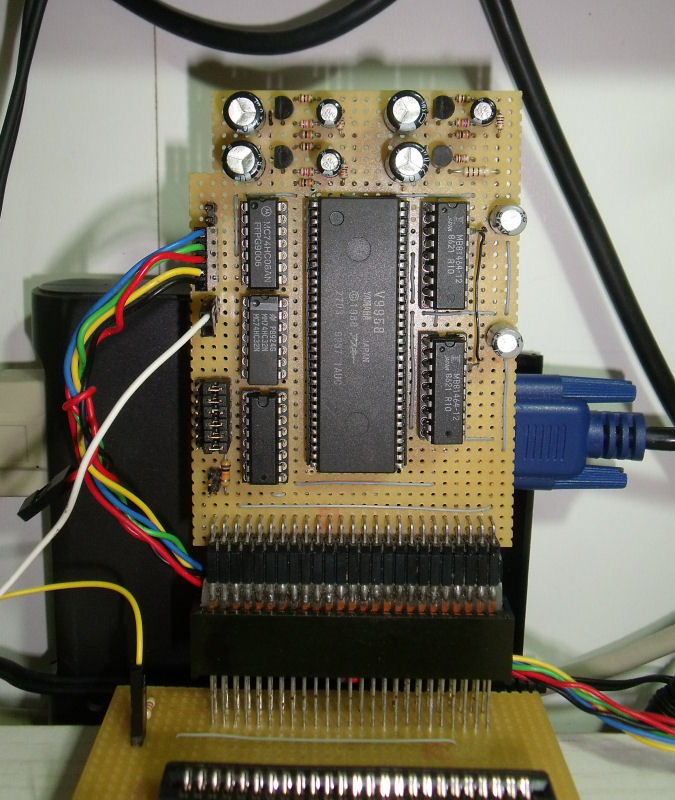

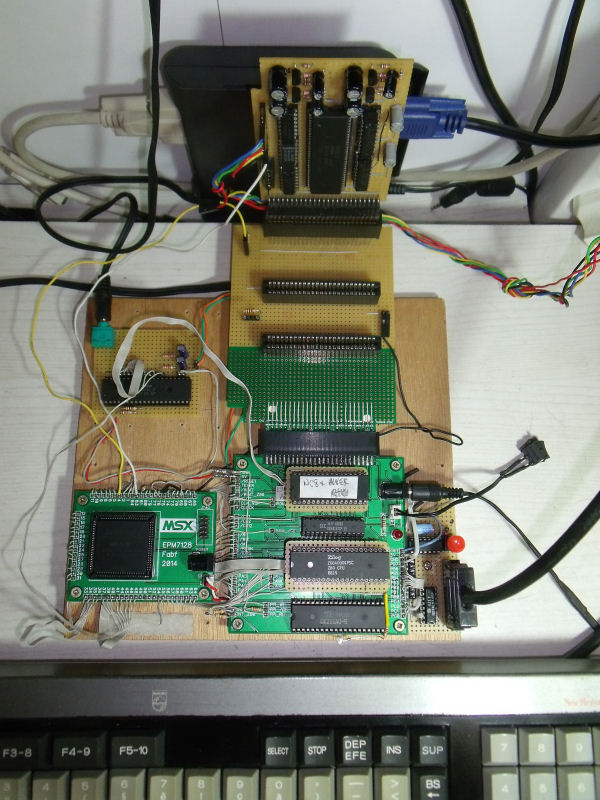

Le connecteur avec les fils de couleurs sont RVB+Sync+GND.
Le fil blanc est le CLOCK du VDP qui alimente le Z80 en 3.57Mhz.
Le fil jaune est le /INT du VDP, signal qui m'a posé quelques problémes.
La rangée de cavaliers a gauche est pour sélectionner un V9938 ou un V9958. Ca me permet surtout de tester les VDP9938.



J'avais trop de plantage ou de blocage en MSX2, voir ma SD que je n'arrivais pas a faire fonctionner.
J'ai cherché plusieurs jours le probléme sans trop trouver :moue

Mais depuis le passge en MSX2+, j'ai crée deux vrais slots MSX pour virer l'Expander exterrne.

Le fil noir est le SLTSL2 provenant de l'EPM7128




Le NC8 démarre du 1er coup a chaque fois et sans plantage ou sans blocage.
La SD, la BEER, la FlashROM SCC, même mon extension 4Mo externe fonctionne trés bien dessus.

Vidéo du logo NC8 en MSX2+ :



Vidéo avec TESTRAM :
J'ai rajouté la LED CAPS sous le PPI.



Vidéo avec le son SCC :

Edité par metalgear2 Le 07/07/2015 à 22h35



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 08/07/2015 à 08h06
Et ben t'as pas traîné ^^
C'est du bon boulot :top

Prochaine étape ?
